Giá đỡ taplo Suzuki Jimny (2019+ / JB74 3 cửa) cho Quad Lock

Vui lòng đọc cảnh báo sau trước khi tải xuống:

Bản in này có thể gây nguy hiểm khi xảy ra tai nạn. Nó đưa một vật bằng nhựa cứng vào khu vực mà bạn hoặc hành khách có thể va chạm trong các tình huống bất lợi. Xe Jimny của mình có túi khí, nên mình đã đảm bảo các phụ kiện khác bắt chung lên món này không có khả năng cản trở hoạt động của túi khí, và mình khuyên bạn cũng nên làm tương tự, nhưng vẫn luôn có khả năng bản in này có thể làm ai đó bị thương. Tự chịu rủi ro khi sử dụng.

Nói vậy xong thì…

Mình muốn dùng các lỗ bắt ốc tiêu chuẩn trong phần taplo của Jimny để gắn điện thoại. Mình thấy set up kiểu này cũng hay, dù Android Auto hoạt động khá ổn (nhưng mình hiểu không phải ai cũng có option đó!).

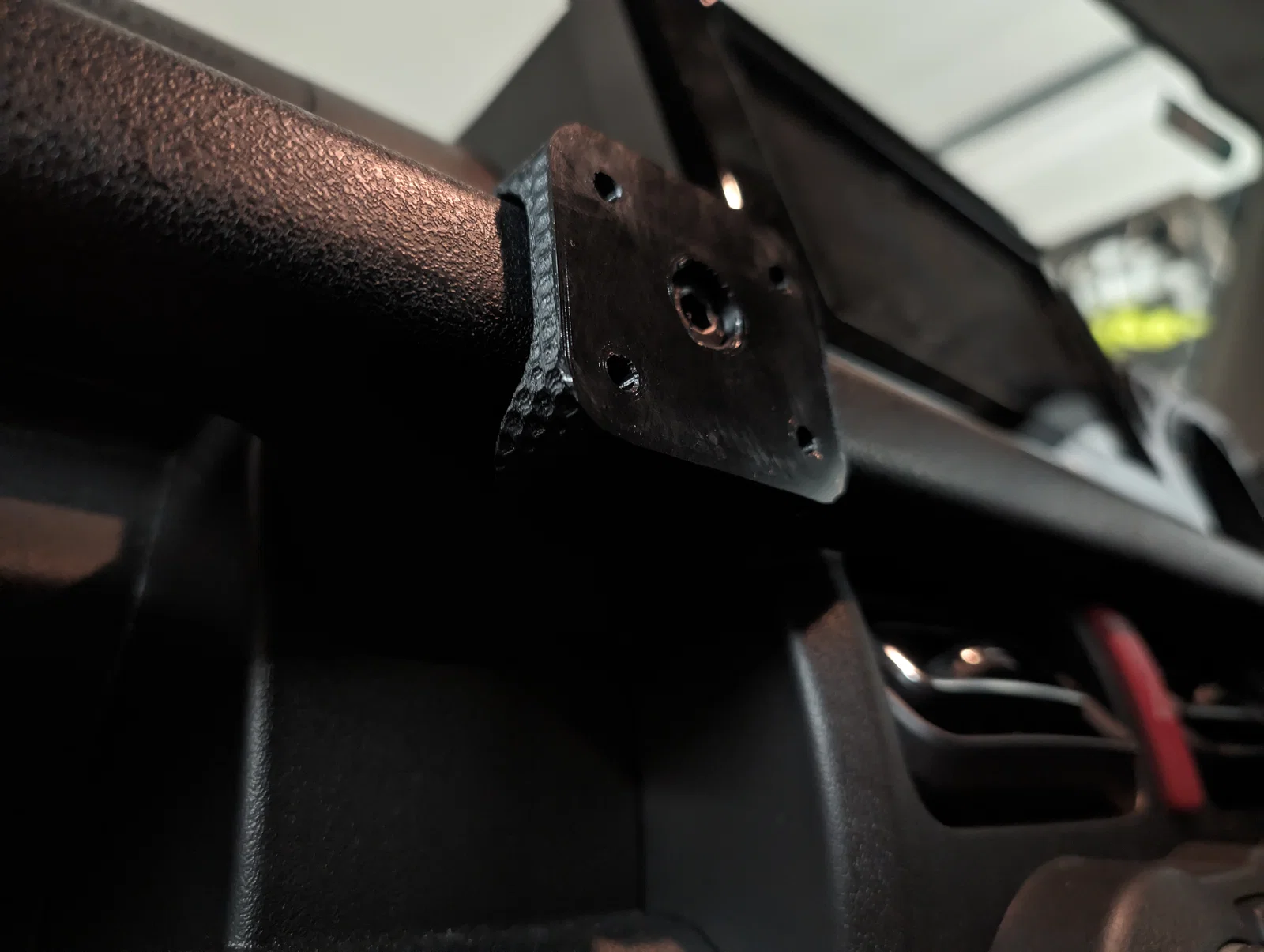

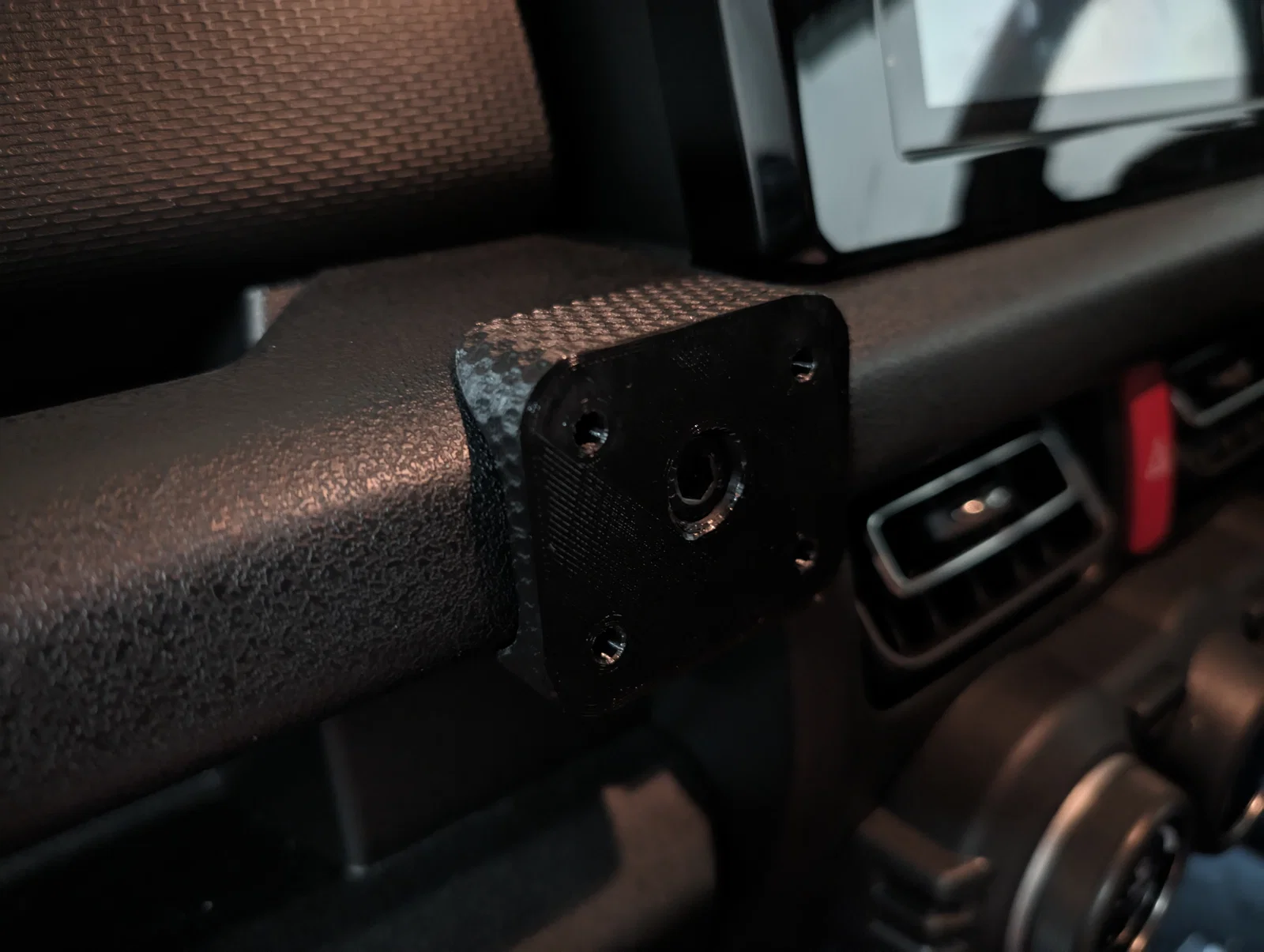

Mình phải làm vài phiên bản để chỉnh góc cho đúng. Mình không nghĩ đây là fit hoàn hảo, nhưng cũng khá sát rồi. Lỗ bắt trên taplo có vẻ bị lệch so với phương vuông góc khoảng 5 độ. Khuyến nghị dùng một con ốc M8 x 25mm socket head cap screw để bắt vào taplo.

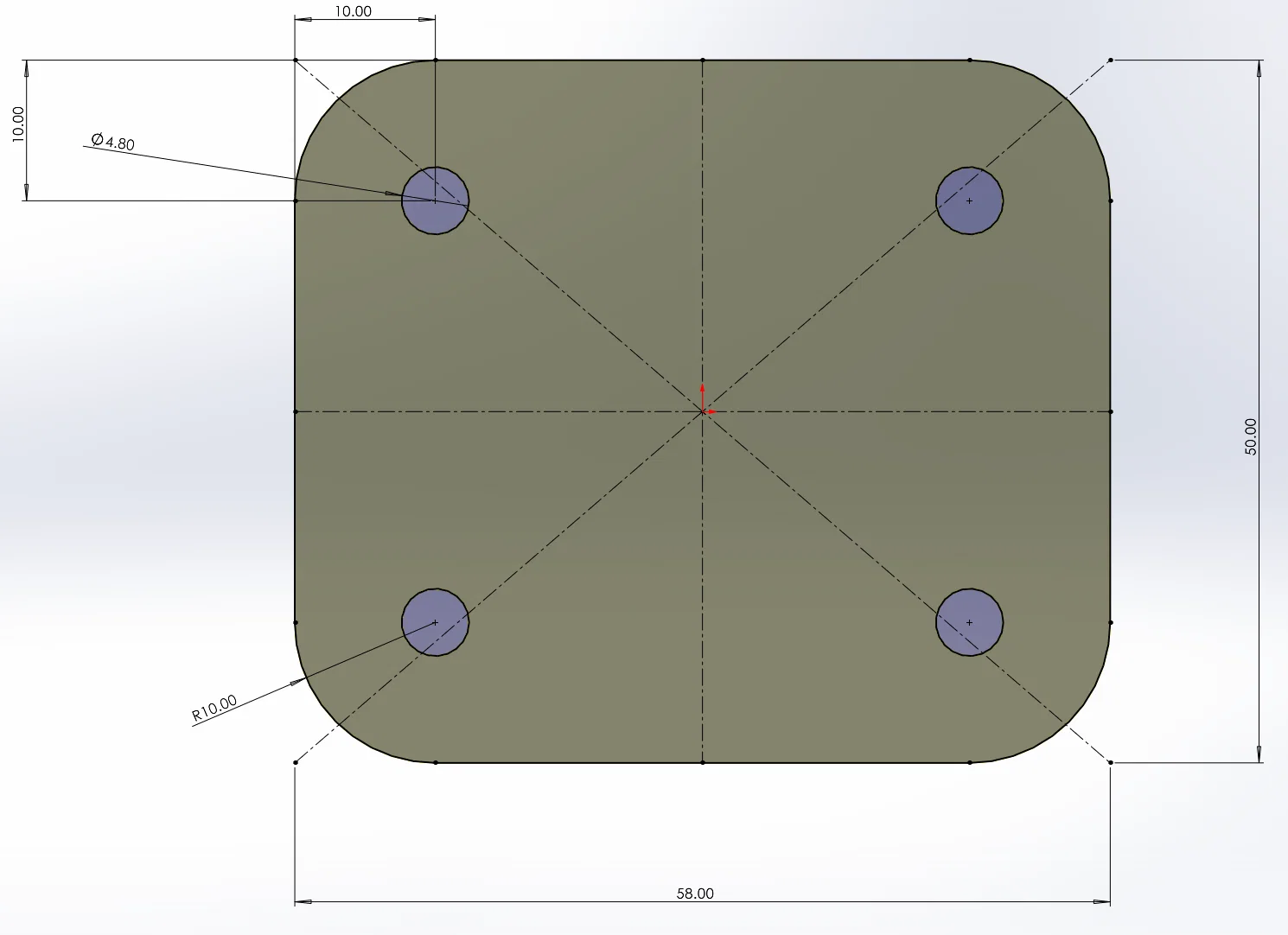

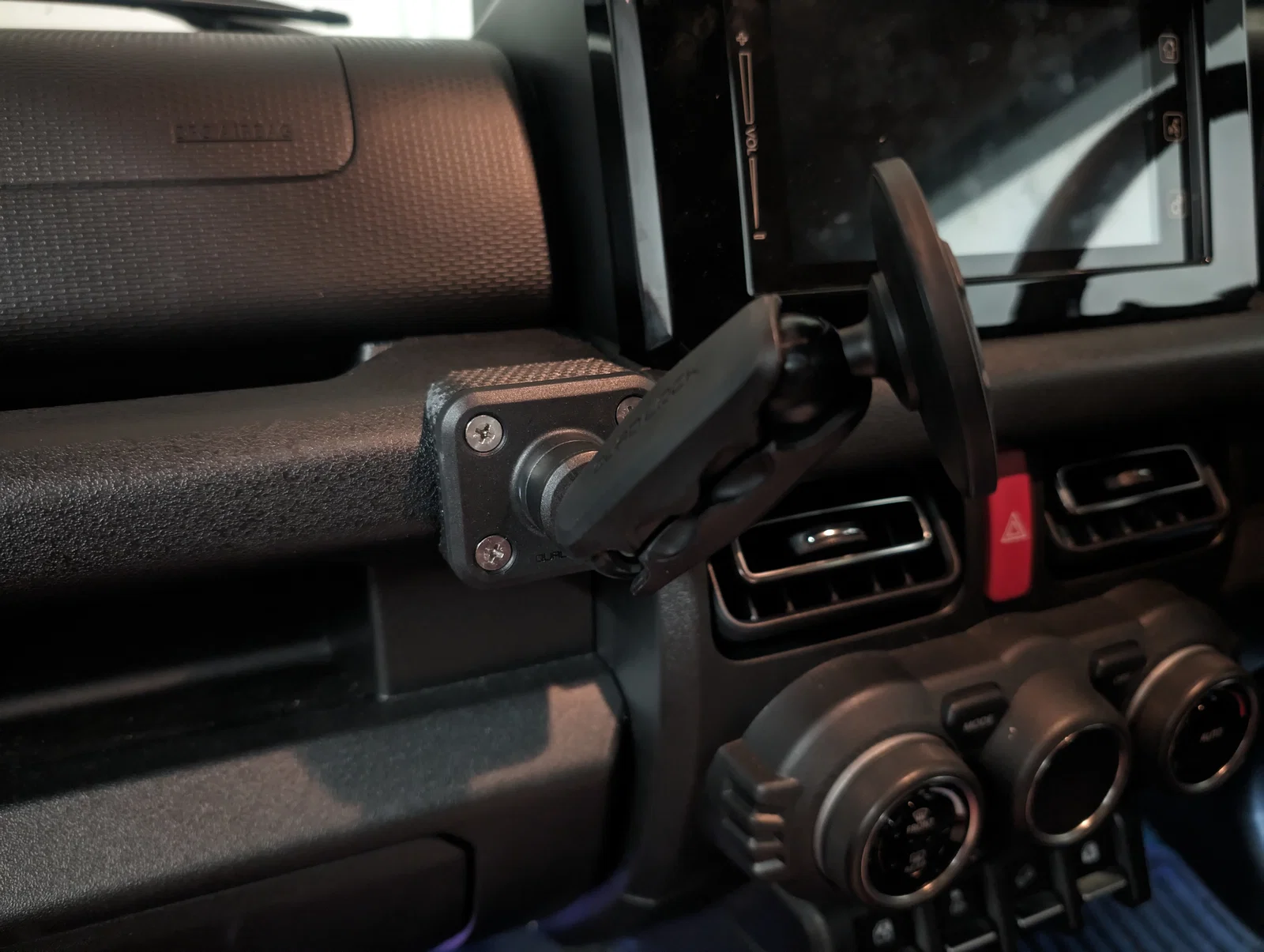

Cụ thể, mình muốn dùng đế hình chữ nhật 4 lỗ mà Quad Lock bán, nên bề mặt lắp được tạo hình đúng theo đế đó. Nếu bạn muốn làm giống vậy, bạn sẽ cần 4 con ốc M5 x 12mm countersunk để bắt đế vào bản in. Còn nếu bạn tự làm giao diện lắp (mounting interface) của riêng mình, và dùng button top, socket head cap screw, hoặc các loại ốc không phải countersunk, thì mình khuyên đừng dùng dài quá tầm 8mm. Mình có đính kèm ảnh chụp màn hình phần interface đó nếu bạn muốn tự thiết kế.

Mình in bằng PETG (có supports từ base) và tới giờ vẫn ổn, nhưng mình dự đoán sẽ gặp chút vấn đề khi mùa hè quay lại ở Úc. Cứ để xem sao. Chắc chắn không khuyến nghị PLA cho món này. ASA có lẽ sẽ là lựa chọn tốt nhất?
