Đế gắn mạch RAK19007 WisBlock cho hệ thống Meshtastic

Đế gắn mạch RAK19007 WisBlock tiện lợi cho dự án Meshtastic

Nếu anh em đang mày mò chế tạo các thiết bị liên lạc tầm xa với hệ thống Meshtastic và sử dụng bo mạch RAK19007 WisBlock, thì đây chính là món phụ kiện không thể thiếu. Mẫu thiết kế này là một đế gắn chuyên dụng, được tạo hình tối ưu để anh em dễ dàng cố định bo mạch RAK19007 vào bên trong các hộp kỹ thuật hoặc bảng điện tử có tiêu chuẩn lưới (grid) 5mm. Thay vì phải dùng keo dán lỏng lẻo, chiếc đế này giúp thiết bị của anh em trông chuyên nghiệp hơn hẳn và cực kỳ chắc chắn.

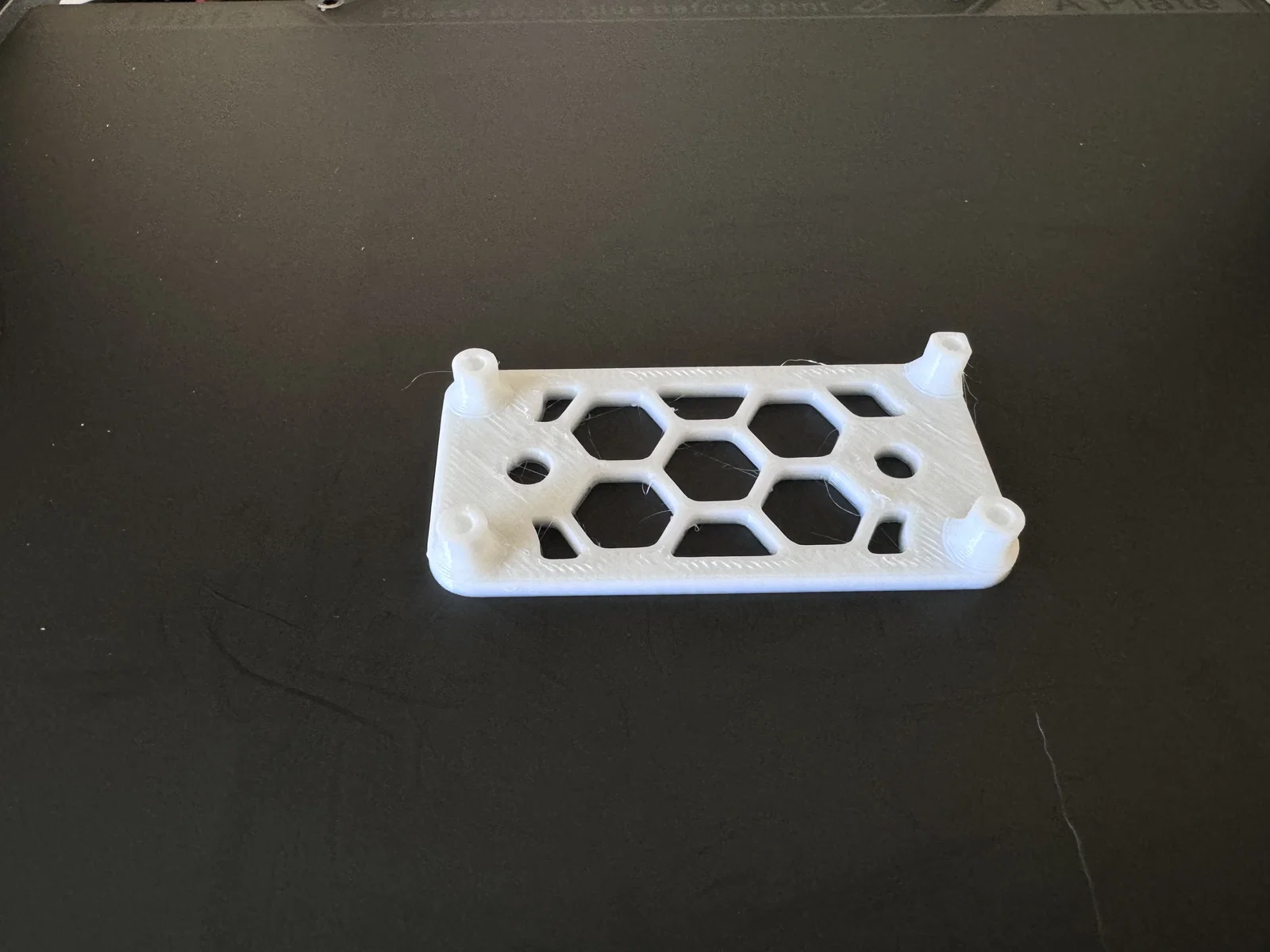

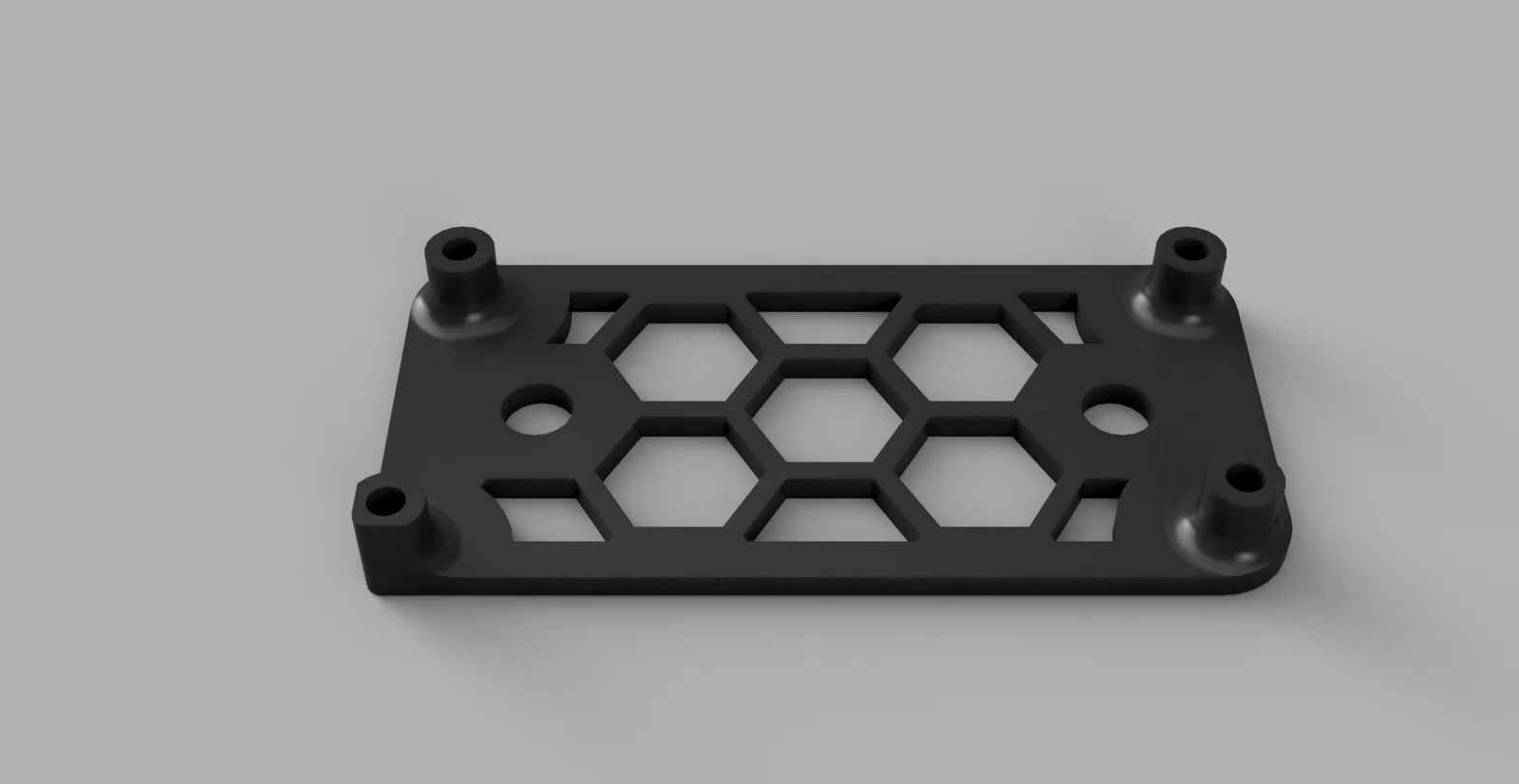

Thiết kế của đế gắn có dạng hình chữ nhật với cấu trúc tổ ong (honeycomb) vừa giúp giảm trọng lượng in mà vẫn đảm bảo độ cứng cáp cần thiết. Bốn trụ gắn được bố trí ở các góc với lỗ bắt vít 4mm, tương thích hoàn hảo với kích thước của bo mạch WisBlock. Anh em chỉ cần đặt đế vào bảng mạch đục lỗ (pegboard) hoặc khung hộp, sau đó bắt vít là xong. Cách thiết kế thông minh này không chỉ giúp cố định mạch mà còn hỗ trợ tản nhiệt tốt hơn nhờ vào các khoảng trống dạng tổ ong.

Để đạt được kết quả tốt nhất khi in 3D mẫu đế này, anh em cần lưu ý một số điểm sau:

• Chất liệu in: Nên chọn nhựa PLA để đảm bảo độ cứng, hoặc PETG nếu anh em muốn độ bền nhiệt cao hơn cho các thiết bị lắp ngoài trời.
• Cài đặt in: Độ dày layer 0.2mm là tiêu chuẩn ổn nhất, vừa cân bằng được độ chi tiết vừa đảm bảo tốc độ in nhanh.
• Cấu trúc tổ ong: Thiết kế này không cần support (giàn hỗ trợ) phức tạp, anh em có thể in trực tiếp trên bàn in mà vẫn đạt độ hoàn thiện cao.
• Lỗ bắt vít: Hãy đảm bảo nhiệt độ đầu in ổn định để các trụ bắt vít 4mm không bị gãy hoặc biến dạng khi lắp ốc.

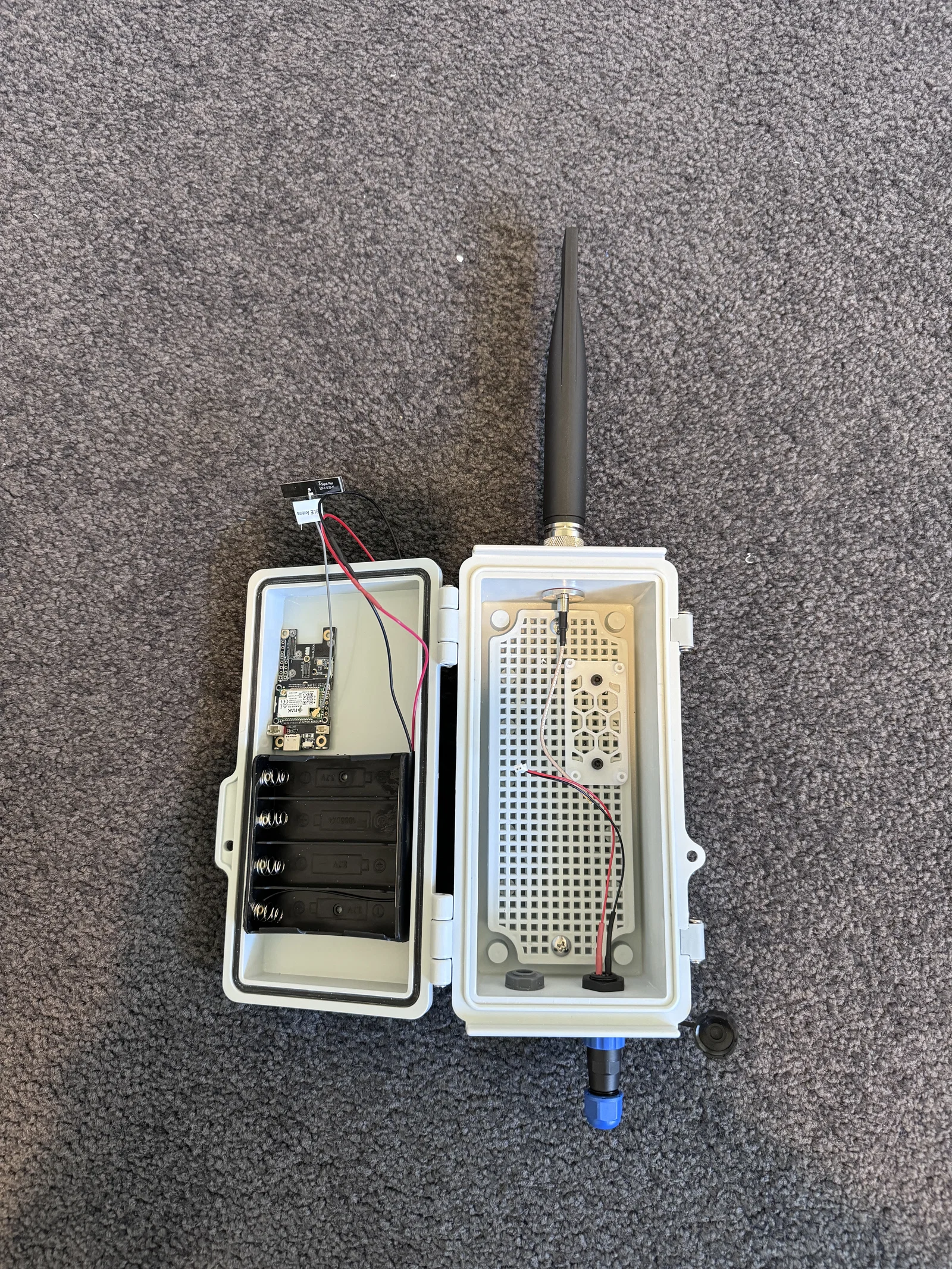

• Ứng dụng thực tế: Mẫu mount này cực kỳ phù hợp cho các trạm thu phát Meshtastic cần sự cố định vững chắc trong hộp bảo vệ khỏi thời tiết.
• Lắp ráp: Phù hợp nhất với các bảng nhựa đục lỗ tiêu chuẩn 5mm, giúp anh em dễ dàng tùy chỉnh vị trí lắp đặt linh kiện bên trong hộp kỹ thuật.

Việc sử dụng đúng phụ kiện gắn sẽ giúp dự án điện tử của anh em bền bỉ hơn, tránh tình trạng lỏng lẻo linh kiện gây chạm mạch. Đây là một file thiết kế rất hữu ích cho cộng đồng DIY và những ai yêu thích công nghệ truyền tin không dây.
