Vỏ bảo vệ cảm biến BME280 SHT31 SHT30 có kẹp giữ dây 3D

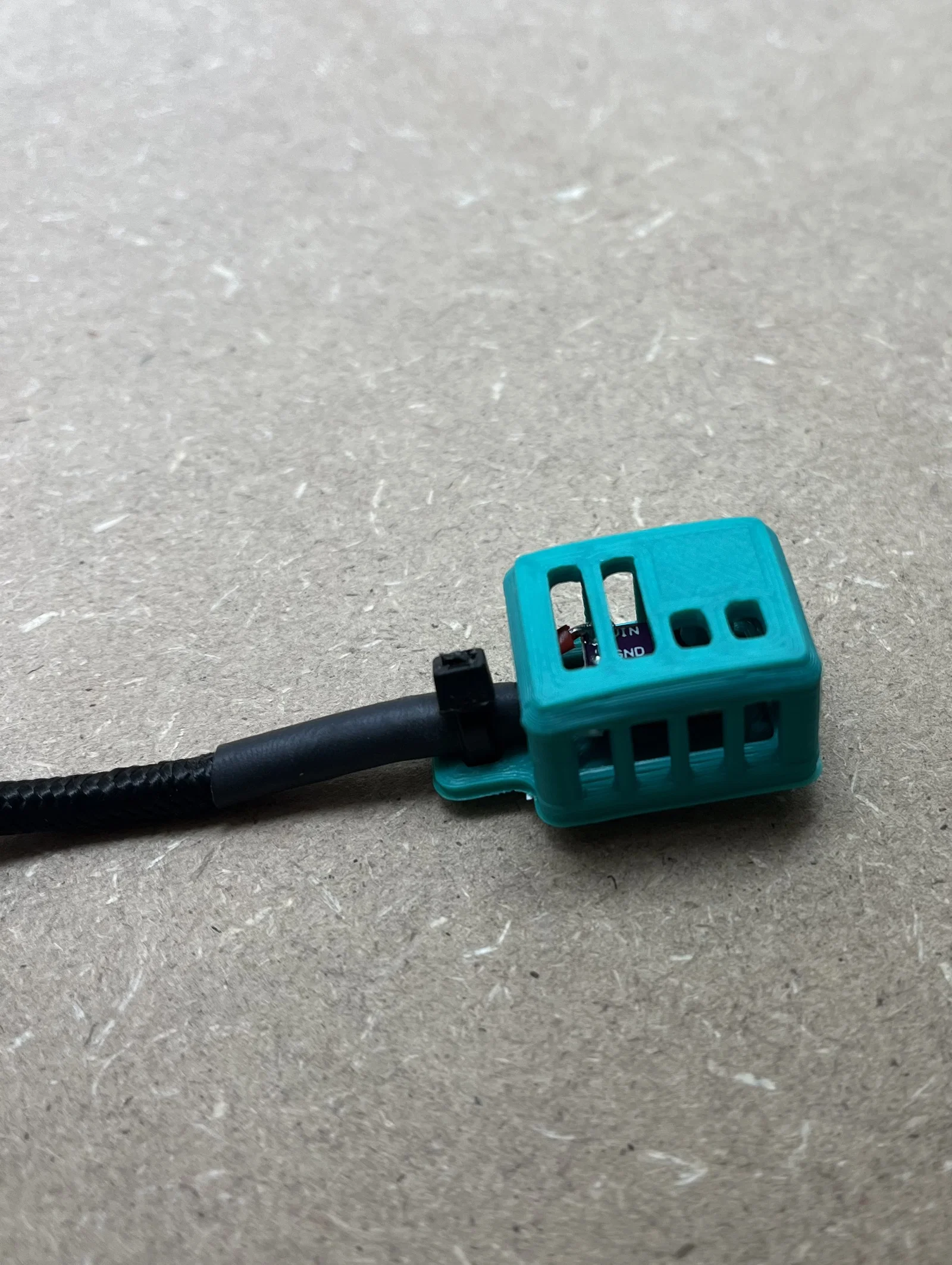

Vỏ bảo vệ cảm biến BME280, SHT31, SHT30 tích hợp kẹp giữ dây

Nếu bạn đang thực hiện các dự án nhà thông minh (Home Assistant) hoặc giám sát môi trường bằng cảm biến, việc bảo vệ các module nhỏ bé như BME280 hay dòng SHT3x là cực kỳ quan trọng. Mẫu vỏ bảo vệ (housing) này được thiết kế tối ưu để chứa vừa vặn các dòng cảm biến phổ biến, giúp chúng cố định chắc chắn mà vẫn đảm bảo khả năng đo đạc chính xác. Điểm cải tiến đáng giá nhất của bản mod này chính là tích hợp bộ phận giảm tải căng dây (strain relief), giúp bảo vệ mối hàn khỏi bị đứt hoặc hư hại do tác động vật lý lên dây dẫn bên ngoài.

Thiết kế của hộp đựng được khoét các lỗ thoáng khí xung quanh, cho phép không khí lưu thông tối đa để cảm biến đo nhiệt độ và độ ẩm chính xác nhất mà không bị bí hơi. Phần kẹp giữ dây được gia công khéo léo để bạn có thể sử dụng dây rút (zip tie) cố định cáp kết nối một cách an toàn. Nhờ đó, ngay cả khi bạn đặt cảm biến ở những vị trí khó tiếp cận hoặc cần treo lơ lửng, phần dây điện sẽ luôn nằm yên, đảm bảo sự bền bỉ cho toàn bộ hệ thống ESPHome của bạn.

Để đạt được kết quả in 3D tốt nhất cho mẫu vỏ này, bạn nên lưu ý một số điểm sau:

• Chất liệu in: Nên chọn nhựa PLA cho các môi trường trong nhà mát mẻ, hoặc PETG nếu bạn dự định đặt cảm biến ở những nơi có nhiệt độ cao hơn một chút.
• Thông số in: Sử dụng layer height từ 0.16mm đến 0.2mm để đảm bảo các chi tiết lỗ thông gió và khe giữ dây rút sắc nét, không bị dính nhựa thừa.
• Độ bền: Phần kẹp giữ dây là bộ phận chịu lực, vì vậy hãy thiết lập tường in (wall line count) ít nhất là 3 lớp để đảm bảo độ cứng cáp.
• Tương thích: Mẫu này hỗ trợ tốt cho các module cảm biến BME280, SHT31, SHT30 và các biến thể SHT3x kích thước tương tự.
• Lưu ý lắp ráp: Hãy kiểm tra kỹ các mối hàn của dây dẫn trước khi siết dây rút để tránh làm đứt dây bên trong vỏ bọc.

Đây là giải pháp nhỏ gọn nhưng vô cùng hiệu quả, giúp nâng cấp độ chuyên nghiệp cho các thiết bị đo đạc tự chế của bạn. Việc sắp xếp gọn gàng các cảm biến sẽ giúp hệ thống Home Assistant vận hành ổn định và thẩm mỹ hơn rất nhiều.
