Model Turner Rotating VICE V2 – Bu lông quấn trong (Internal Winding Bolt)

Tác giả 3DimensionalThings

Lượt tải
453
Lượt thích
183
Lượt coi
3.278

File 25 21,9 MB

  • Model_Turner_VICE_Side_Clamp_FINAL_1777036130.stlSTL · 276,5 KB
  • Model_turner_VICE_Main_Clamp_FINAL_1777036131.stlSTL · 48,9 KB
  • M8_SIDE_BOLT_FINAL_1777036132.stlSTL · 1,5 MB
  • Model_Turner_VICE_Winding_Bolt_Long_FINAL_1777036134.stlSTL · 3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Trước khi tải bản này, bạn nên xem bản tay đơn mới, cải tiến nhiều hơn, có thể xoay và nghiêng, nằm trong các model khác của mình:-

MT ROTATING MODELING PAINTING VICE by Peter Martin | Download free STL model | Printables.com

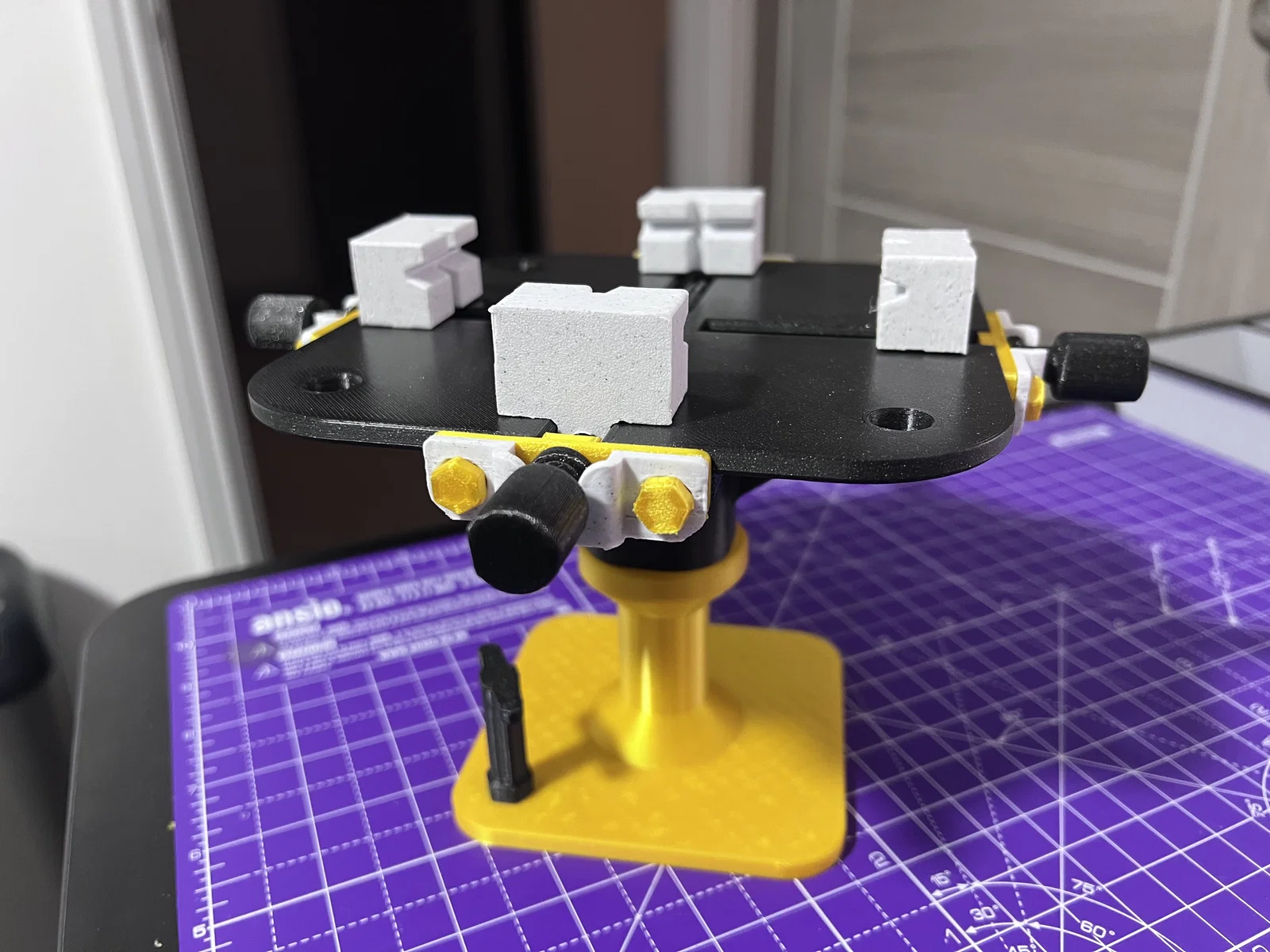

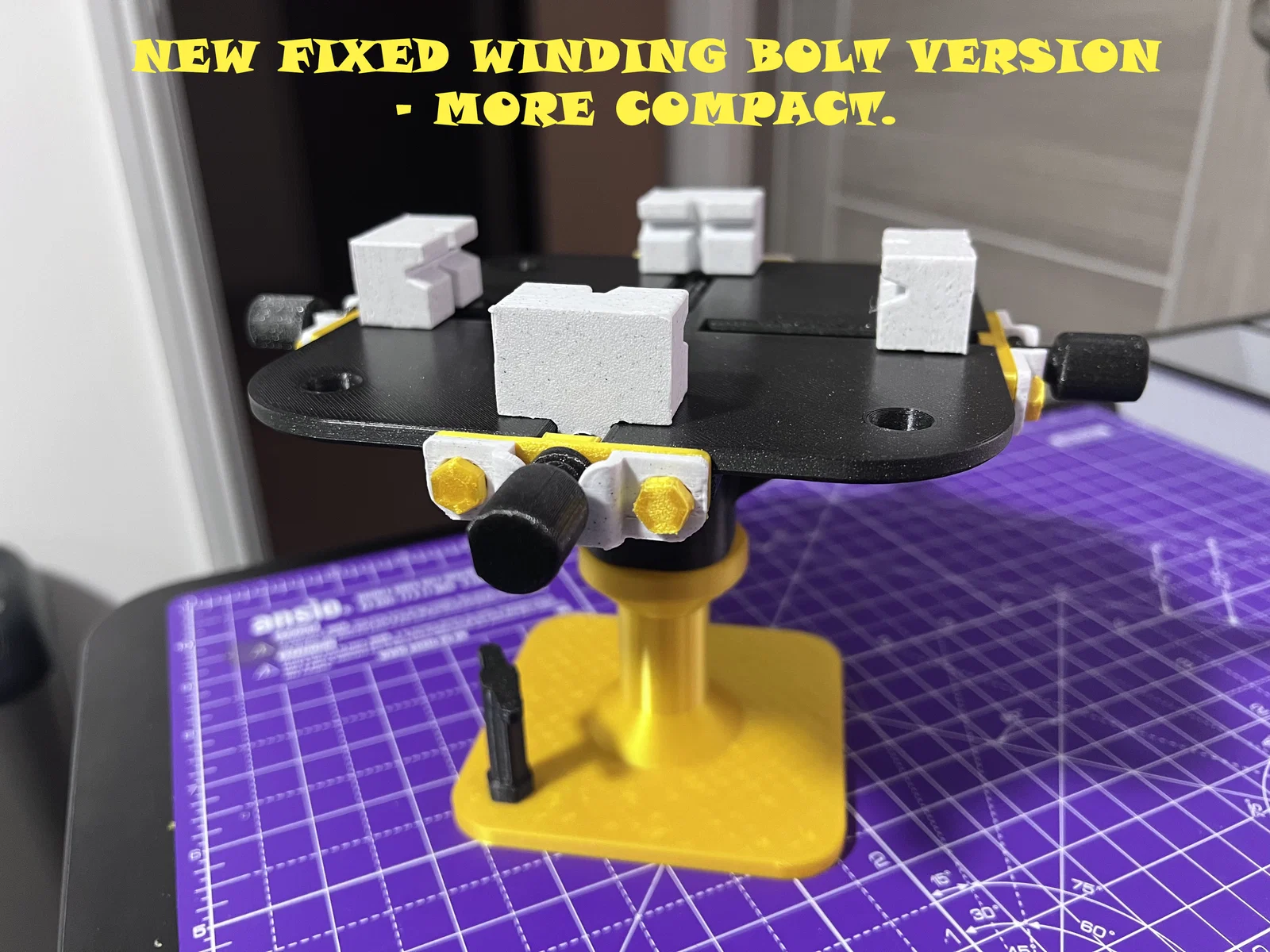

VICE PHIÊN BẢN QUẤN TRONG (INTERNAL WINDING)

MÌNH ĐÃ CHUYỂN CÁC FILE CŨ VÀO THƯ MỤC TÊN - OPTIONAL EXTENDING WINDING ARM VERSION

Các tay vặn (winding arms) giờ sẽ giữ đúng vị trí và không bị tuột ra khỏi bàn nữa. Mình vẫn đang làm tiếp phần Robot Arms, nếu làm được cái gì đó hữu dụng hơn các bản đã up thì mình sẽ đăng.

File của bản mới đều bắt đầu bằng MT V2 VICE -

Mình có kèm một file PDF hướng dẫn lắp ráp phòng khi cần, nhưng thật ra lắp rất dễ.

Mình cũng có kèm một cái Socket Wrench để siết các bu-lông hông (side bolts), nhưng có thể bạn sẽ cần in bằng PETG; in PLA thì nó bị trượt khá nhiều.

Hy vọng sẽ giúp được ai đó, mình thiết kế và làm cái này thấy cũng vui.

 ------------------------------------------------------------------------------------------------------------

‘EXTENDING WINDING ARM VERSION’

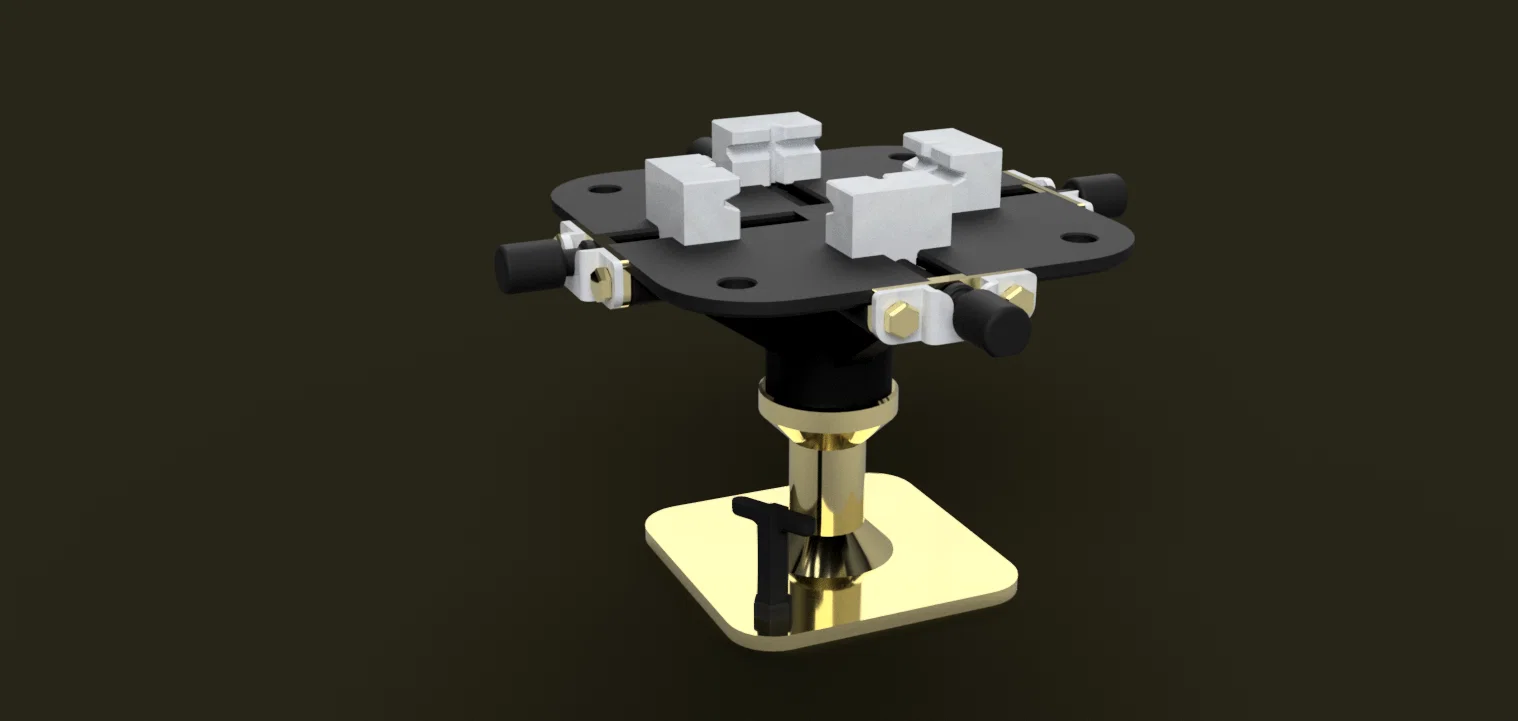

Model Turner Rotating VICE -

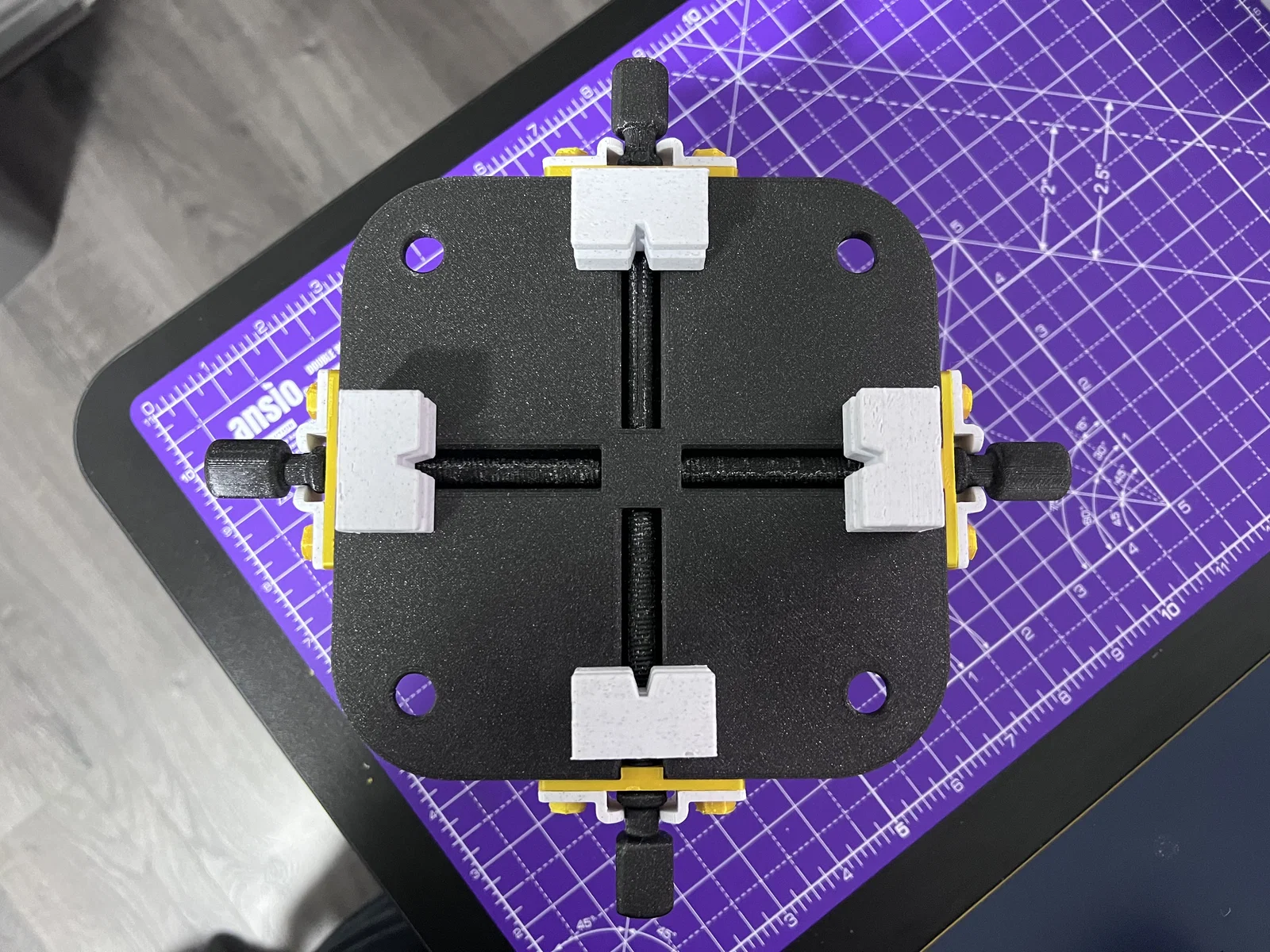

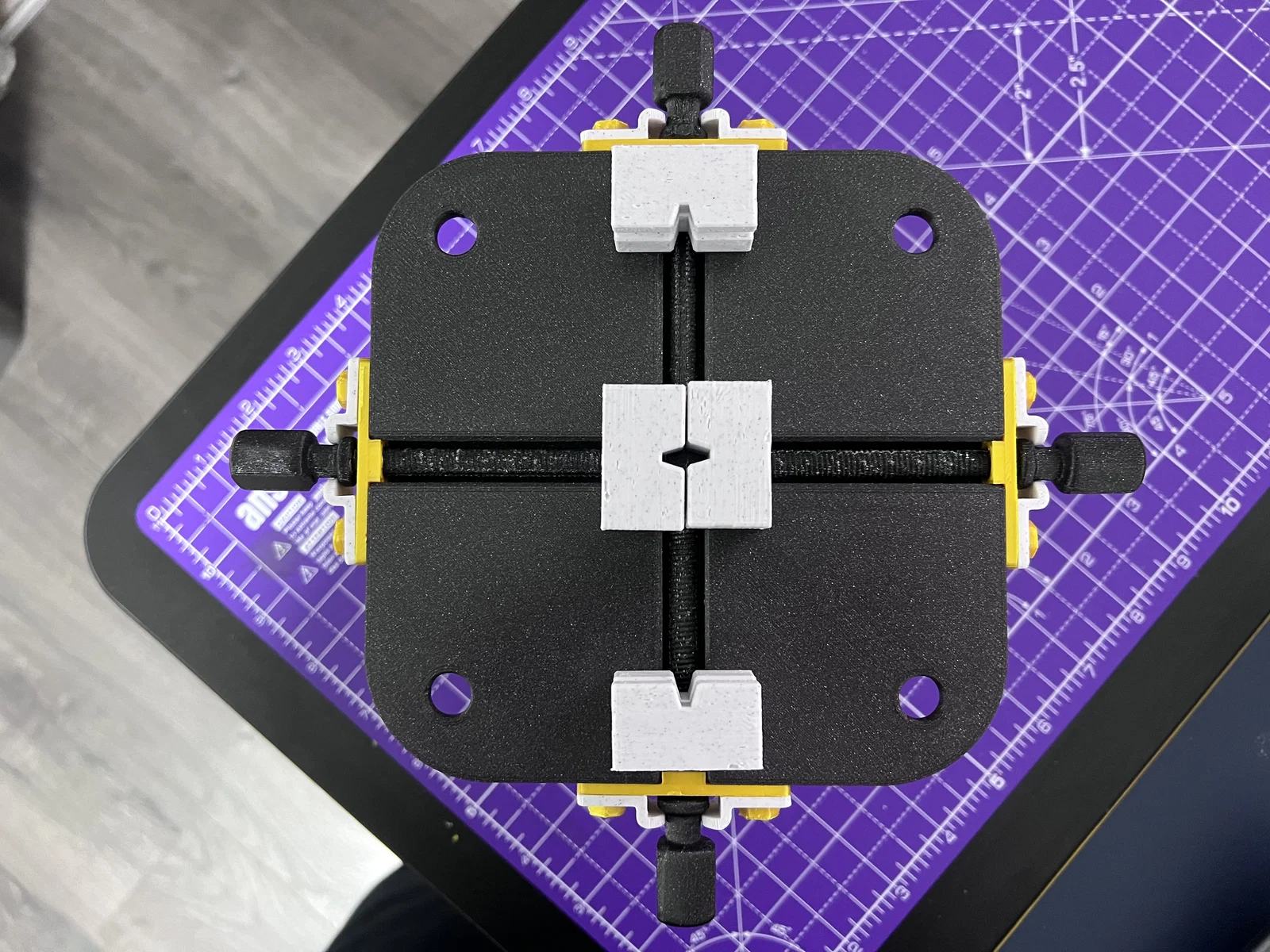

Bạn có thể gắn tối đa bốn kẹp (clamps) và bốn tay chỉnh (Adjustable Arms).

Mình quyết định làm cái này vì mấy model của mình cứ bị xê dịch trên bàn khi sơn.

Nó cũng là một thử thách vì phải động não, trời ơi nhức đầu ghê!

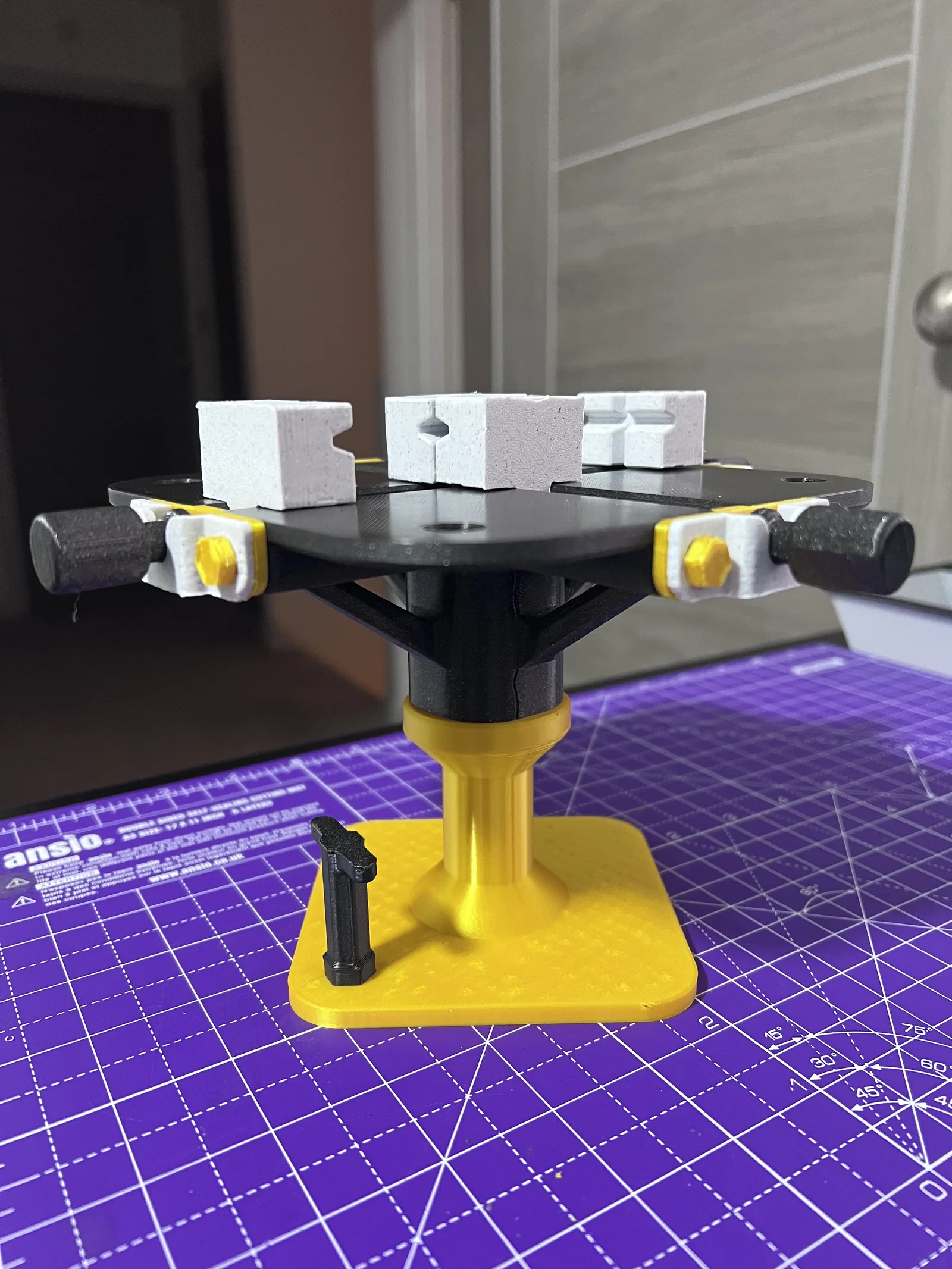

Cái vice này dùng được với Base unit Model Turner bản gốc, nhưng mình cũng đã kèm thêm hai cái base mới trong model này, trong đó có một bản có chỗ gác mỏ hàn (soldering iron rest).

Mọi thứ đều 3D printable và hoạt động khá ổn.

Khi vặn các bu-lông dài xuyên qua Side Lock Plate, lúc đầu sẽ hơi cứng. Bạn cứ siết lên siết xuống dọc theo ren một lần, lần sau sẽ trơn hơn nhiều.

Để làm bản Vice cơ bản

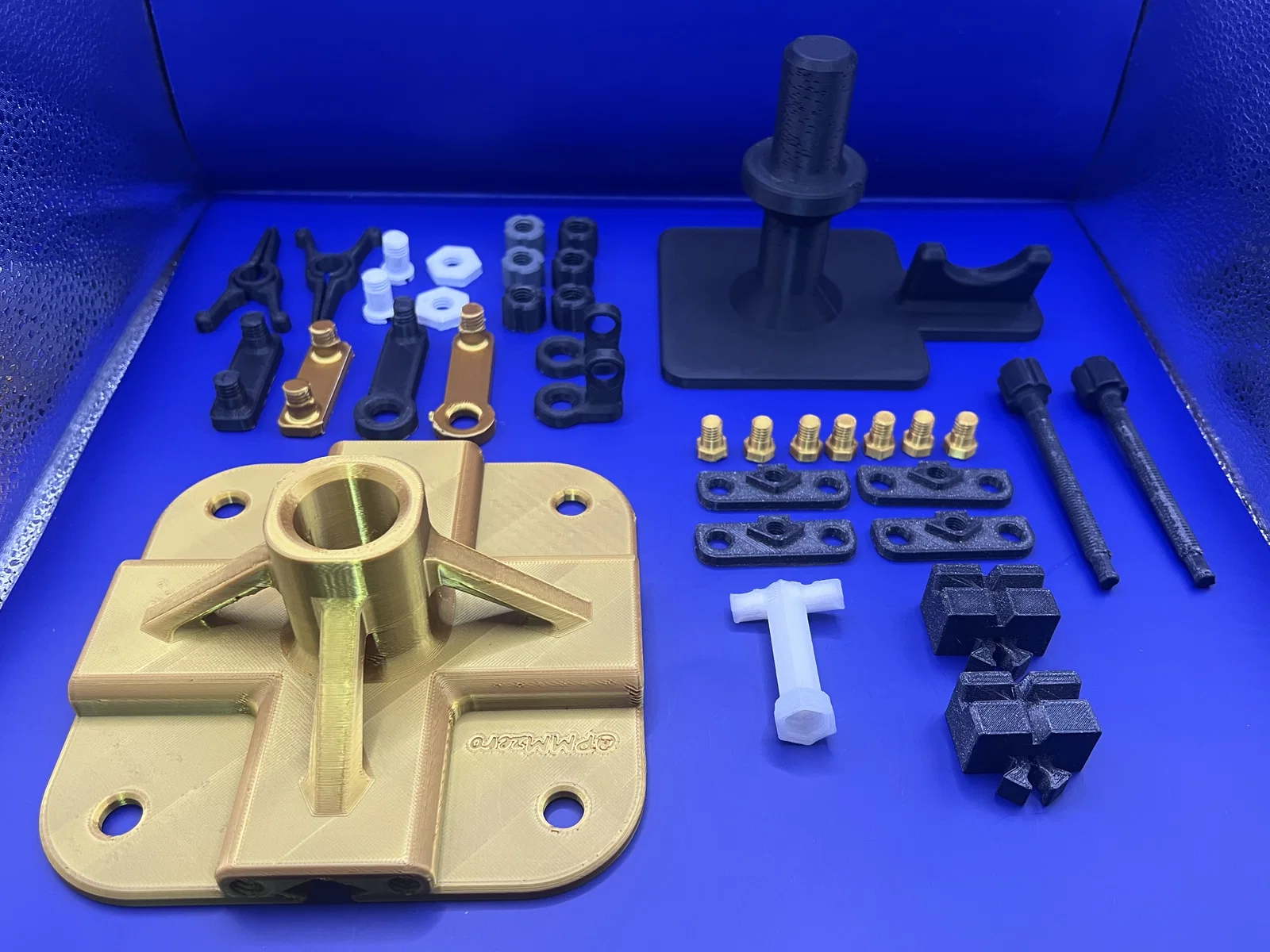

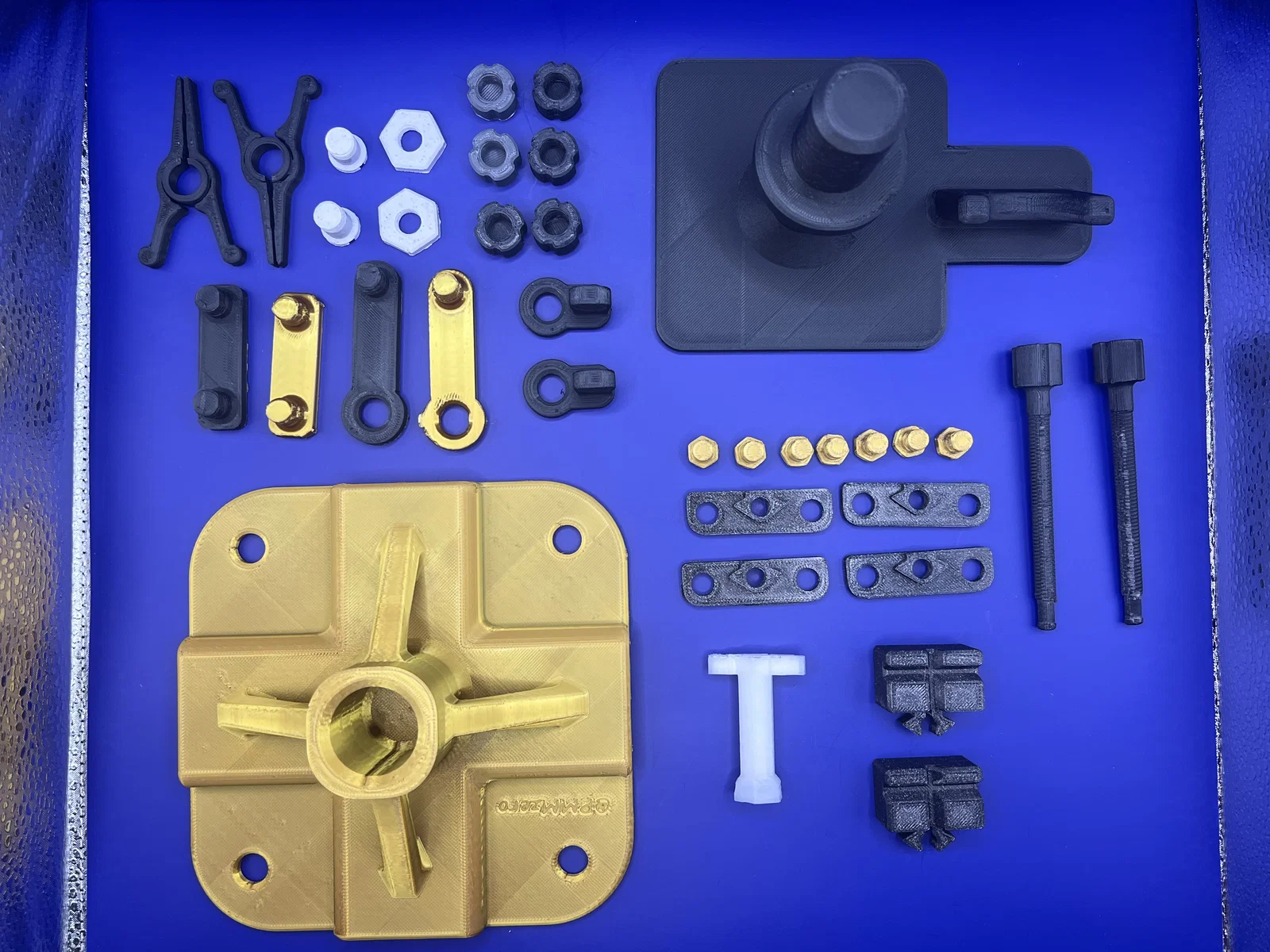

Bạn cần in :-

1 x Model Turner VICE Table Top FINAL (không cần supports, in úp mặt bàn xuống)

4 x Model Turner VICE Side Clamp FINAL (infill cao, không supports)

8 x M8 SIDE BOLT FINAL  (mình dùng 90% infill với triangle pattern và organic supports, thấy đủ cứng; mình tháo/lắp cả chục lần lúc test)

2 hoặc 4 x Model Turner VICE Winding Bolt Long FINAL  (in có supports theo chiều dài để chắc hơn và infill cao)

2 hoặc 4 x Model turner VICE Main Clamp FINAL (không cần supports)

1 x  VICE Bolt Tool M8 (siết side bolts dễ hơn với cái này, nhưng đừng siết quá tay)

1 x Base Unit nếu bạn chưa có Model Turner bản gốc.

Robot arms là thứ mình không dùng đâu, mình chỉ muốn thử làm cho biết. Chắc mình sẽ làm lại cho mỏng hơn và thực dụng hơn khi có thời gian. Mình để chúng trong một thư mục riêng phòng khi bạn muốn thử.

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
25
Tổng dung lượng
21,9 MB
File lớn nhất
3,1 MB
