Tự Ráp Lightsaber Của Bạn! - V2.0

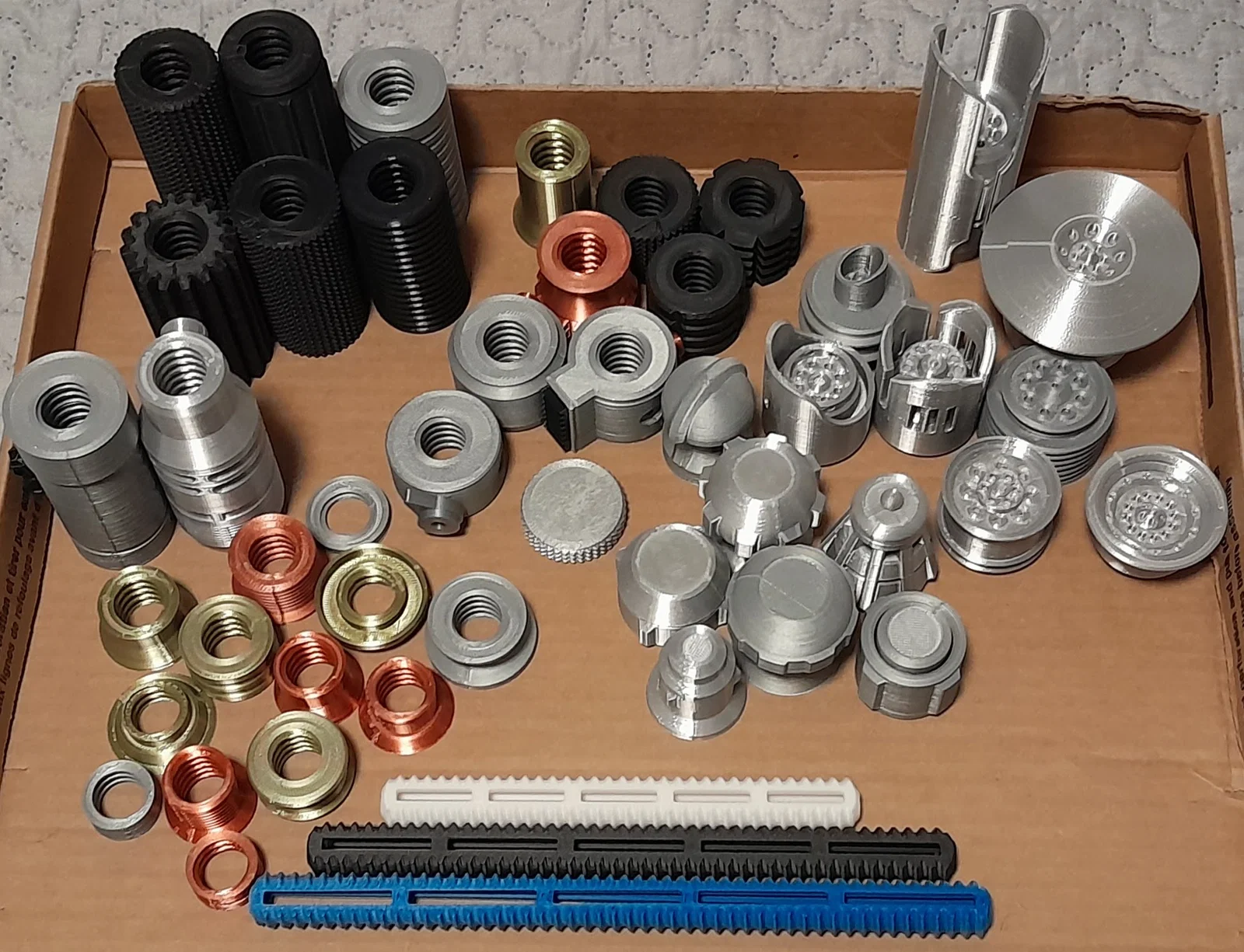

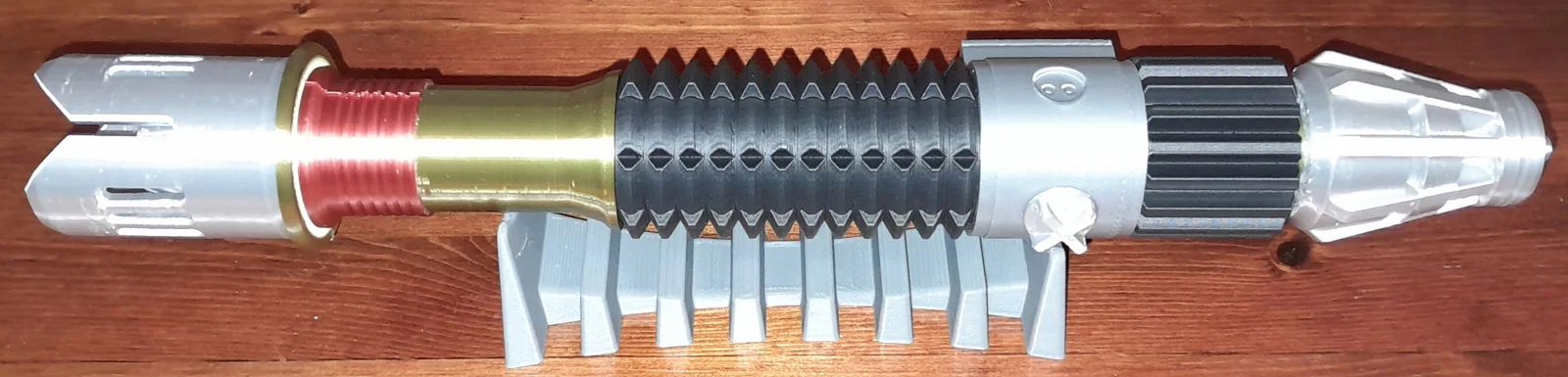

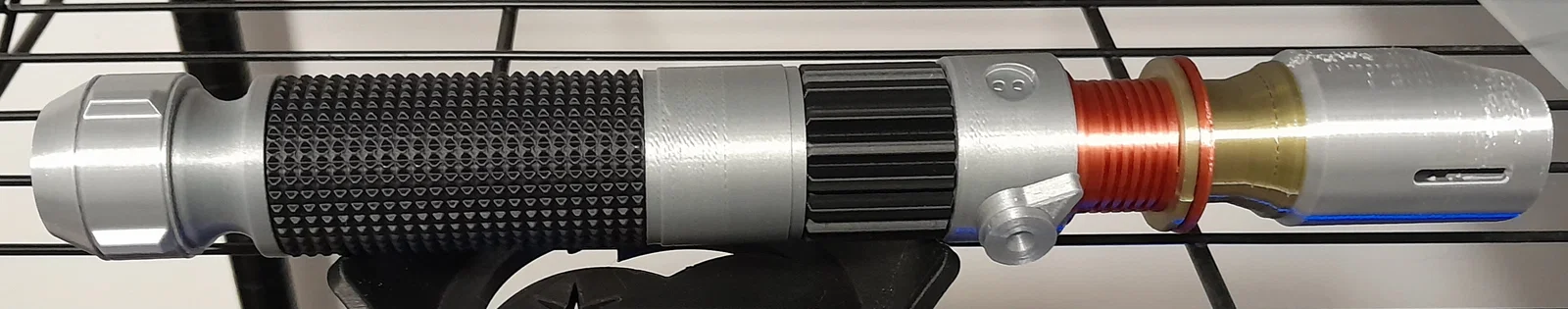

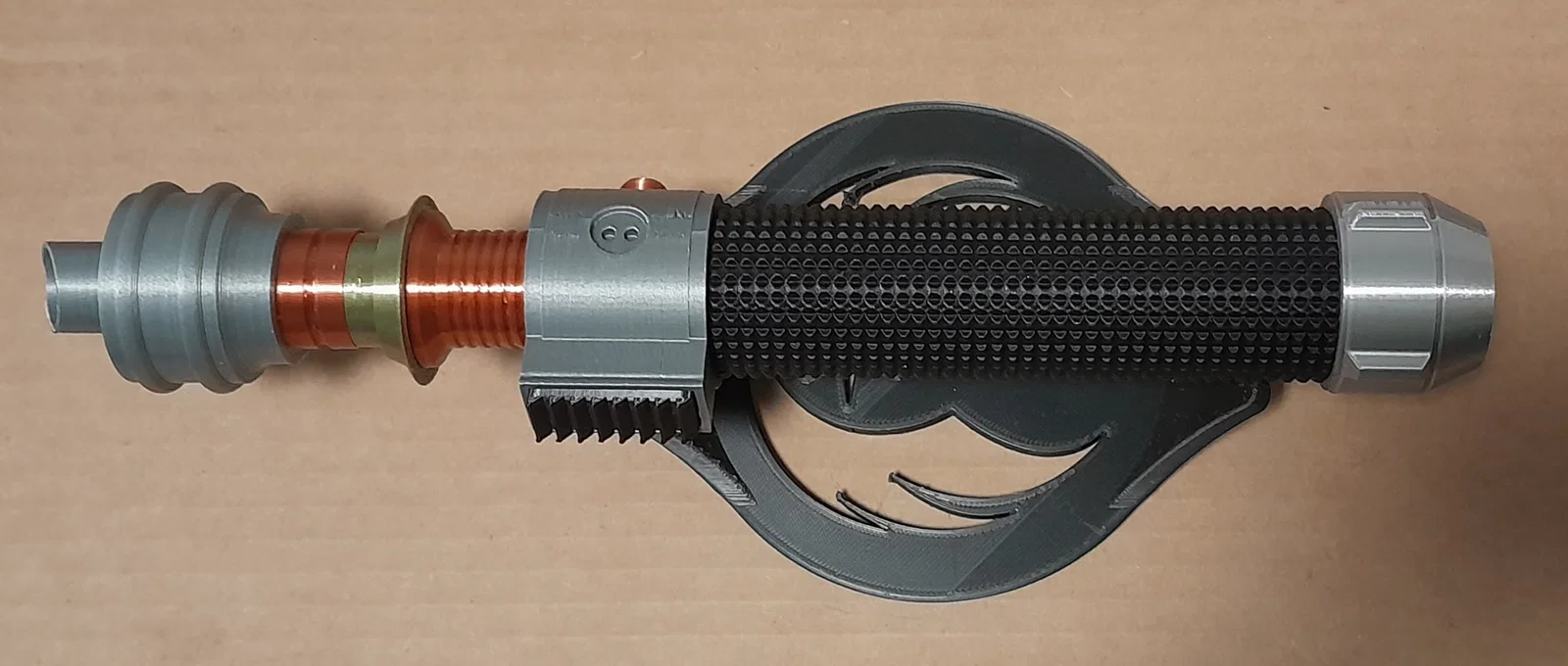

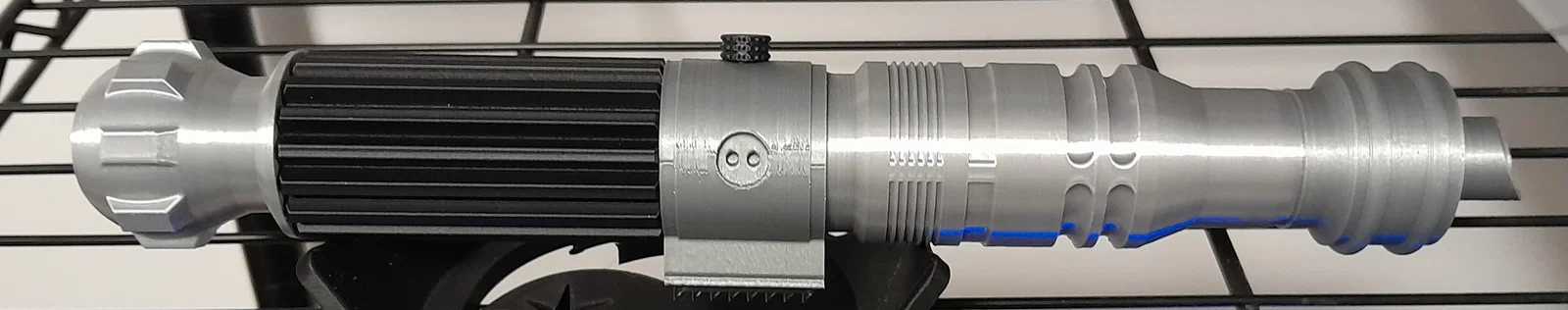

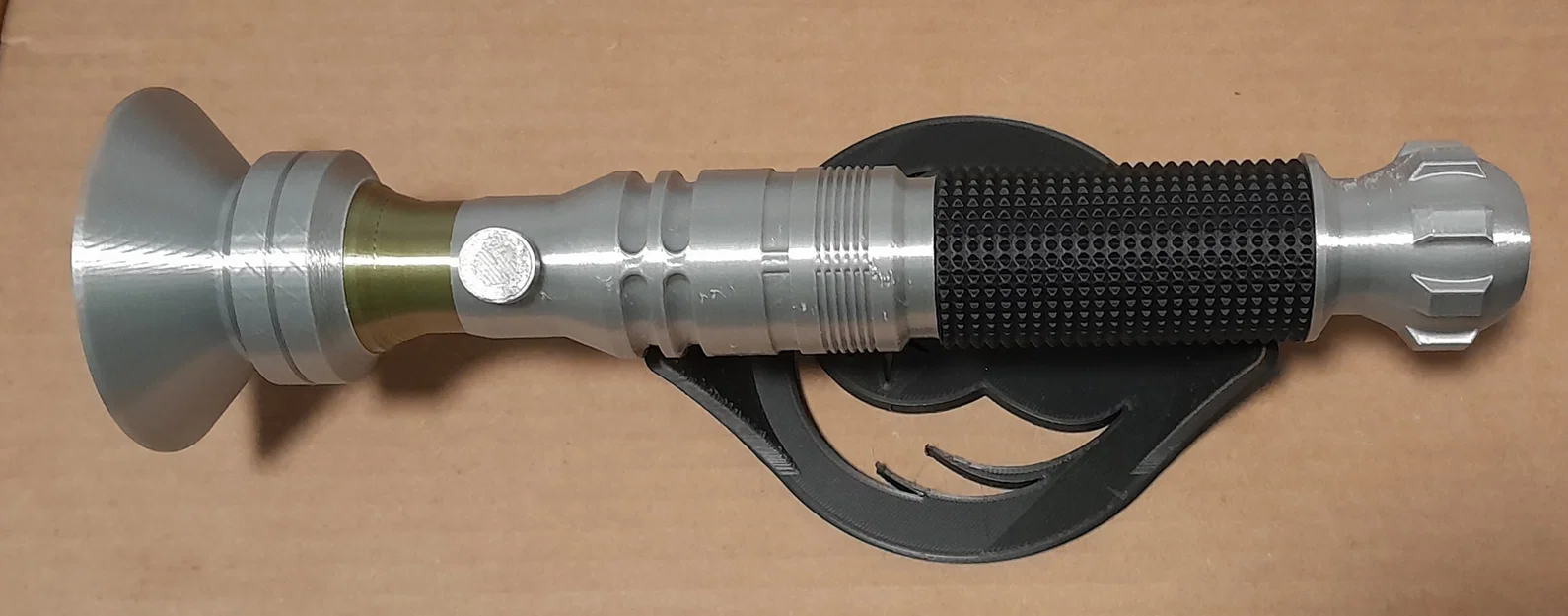

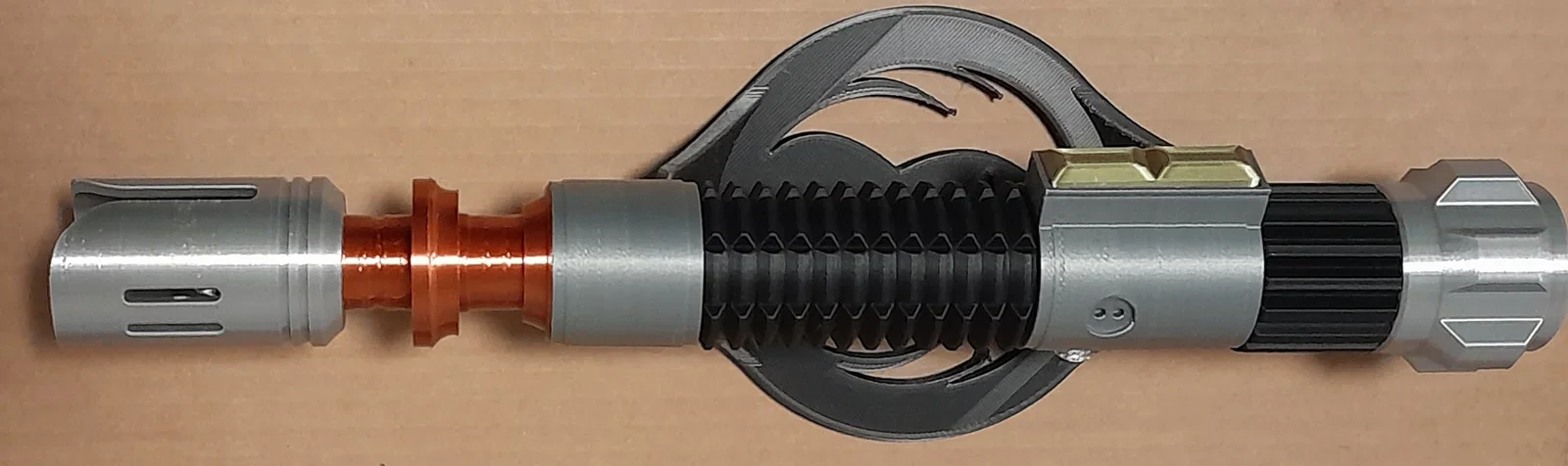

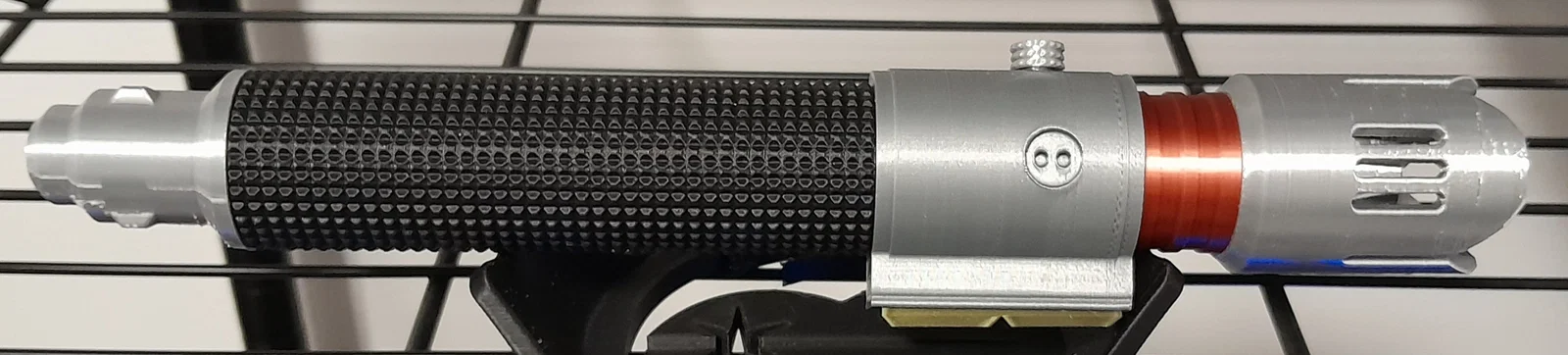

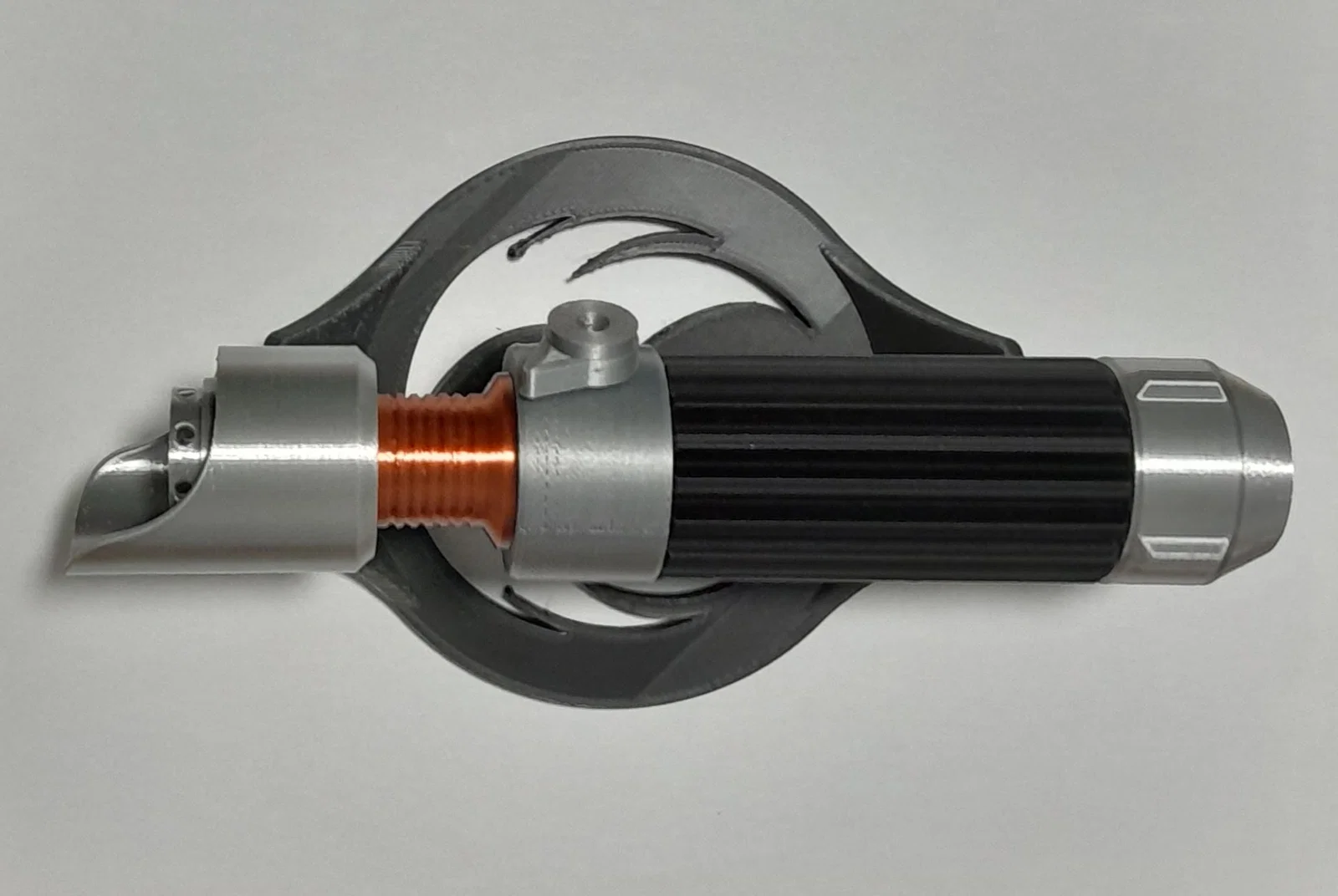

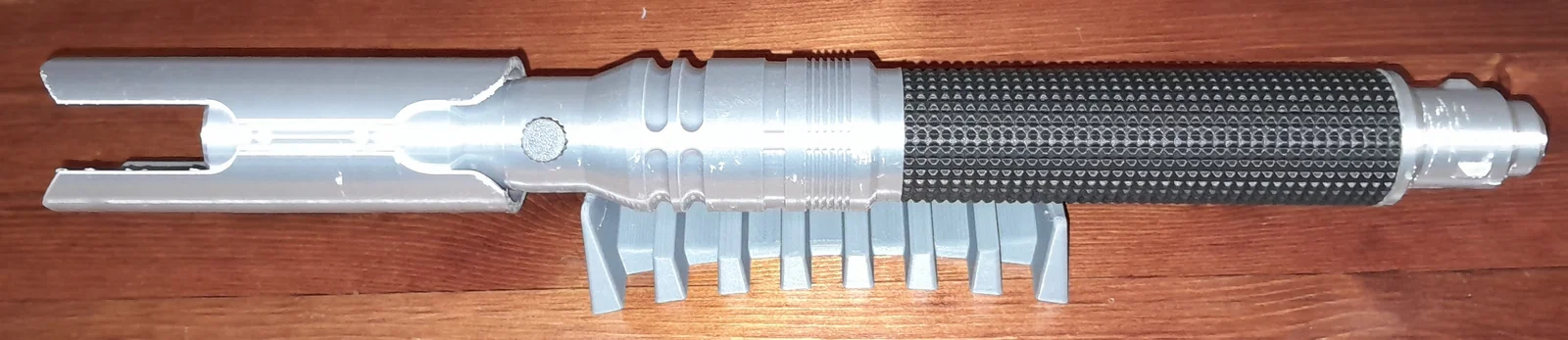

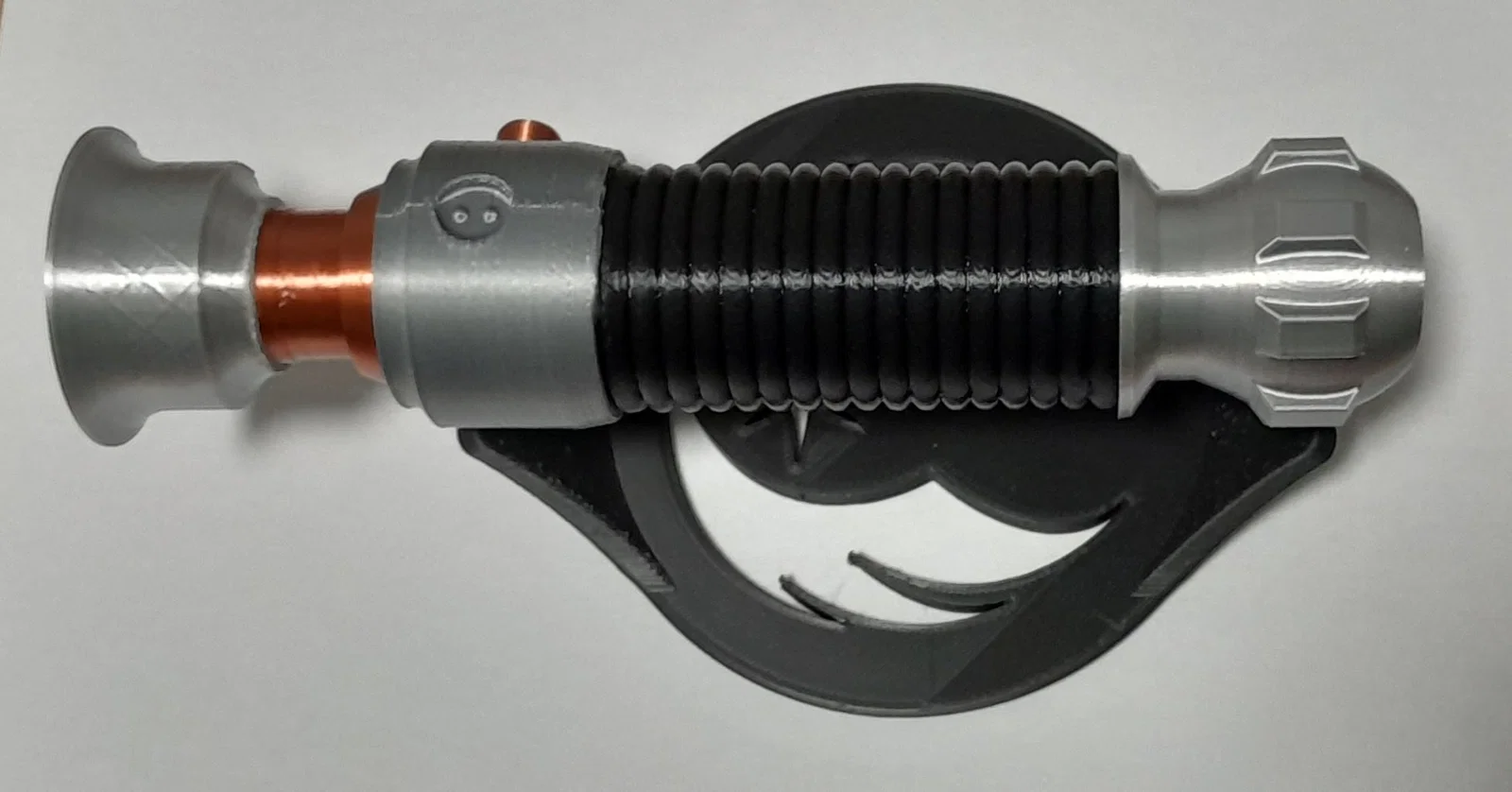

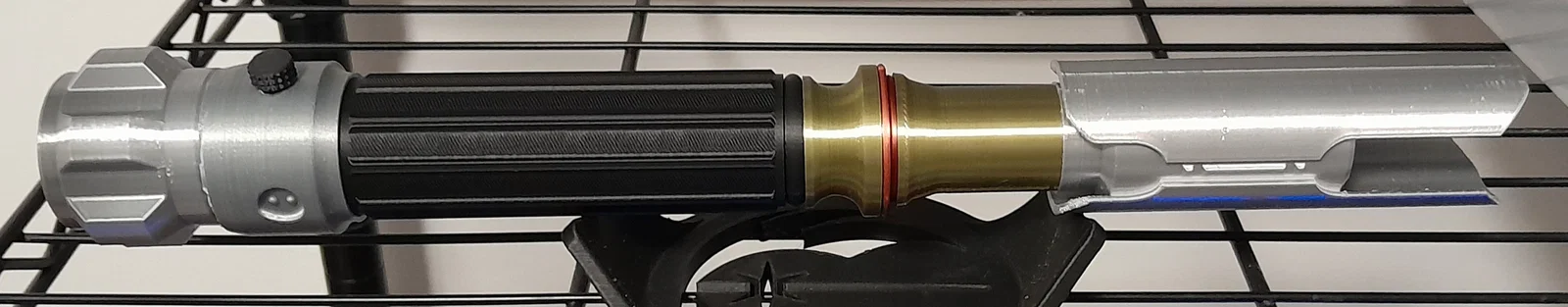

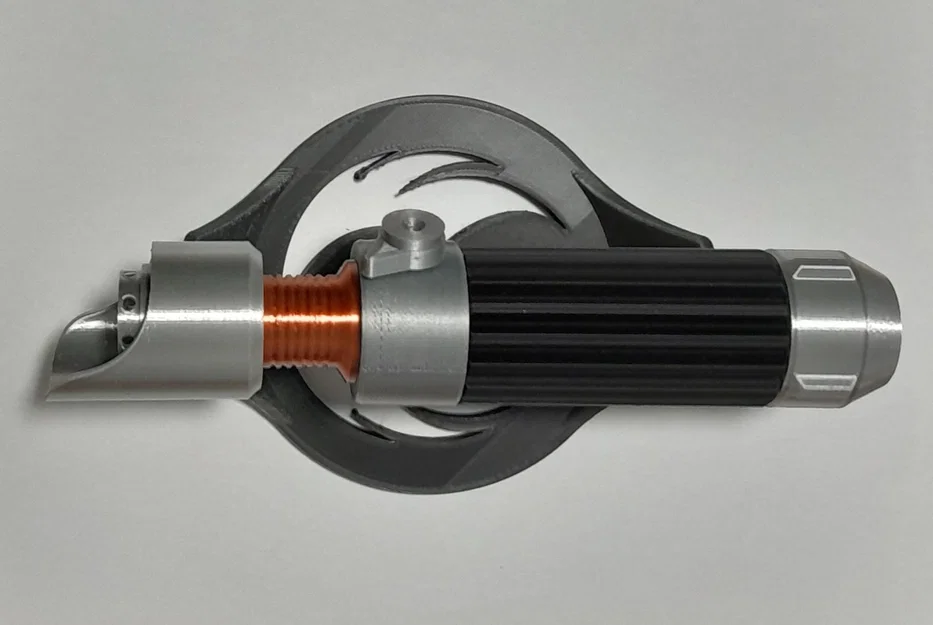

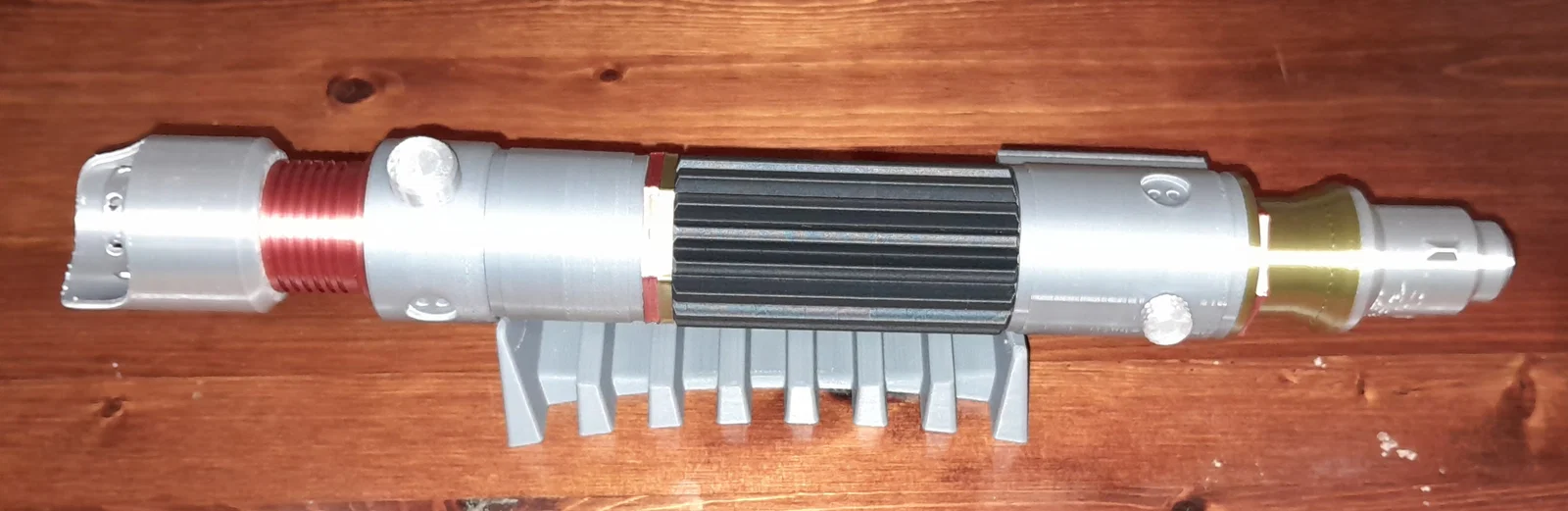

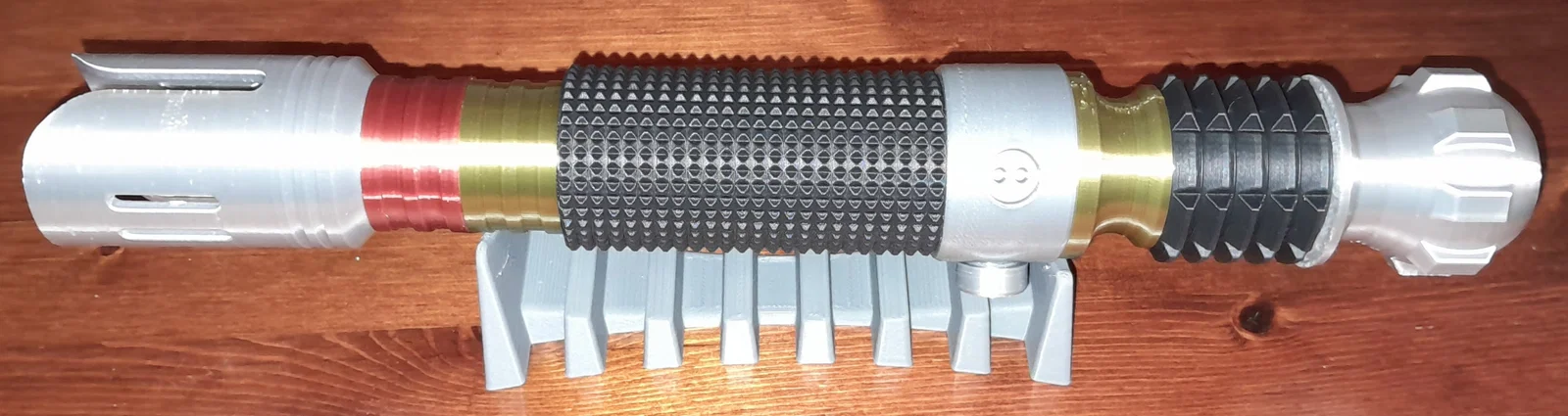

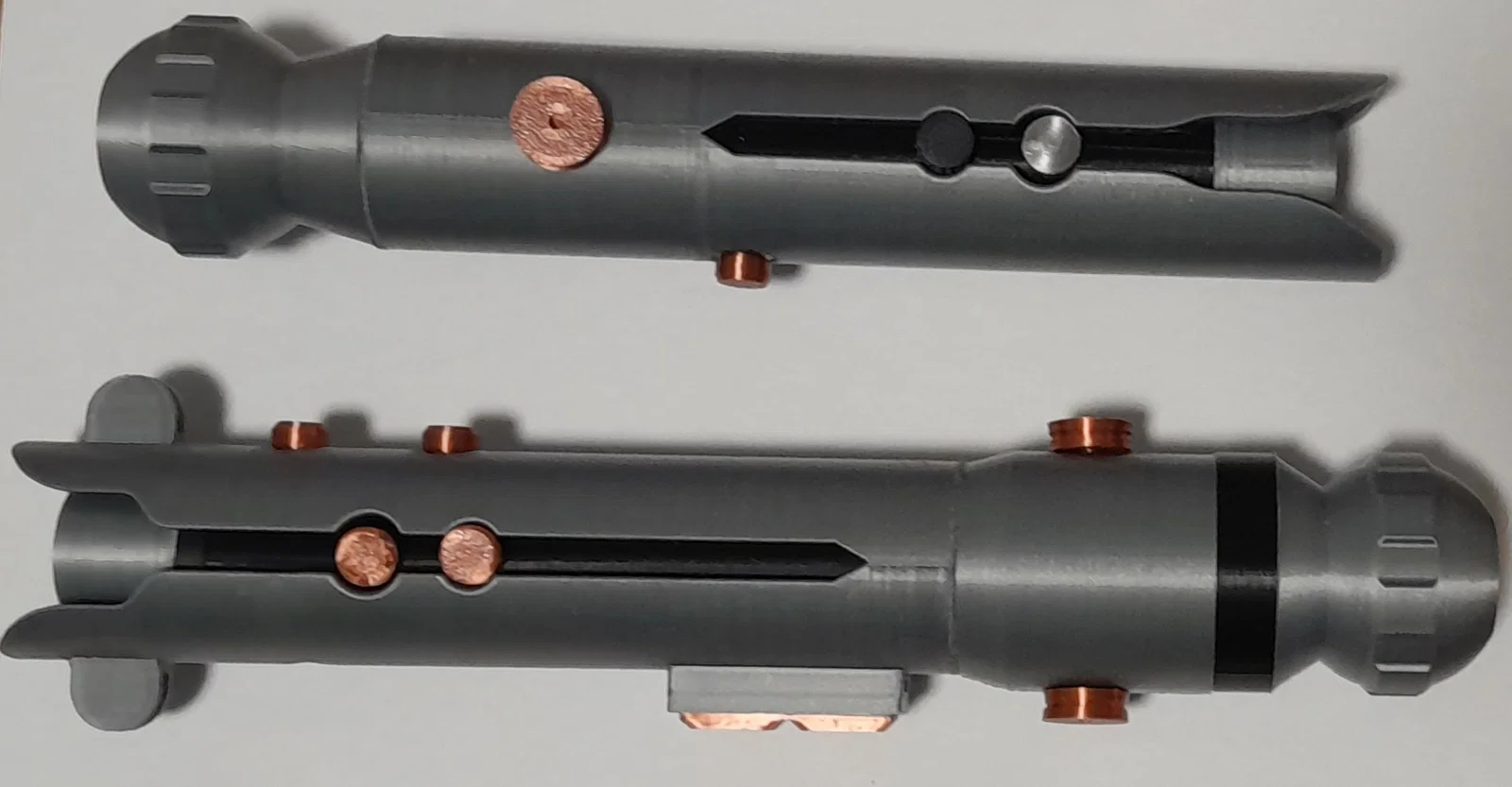

Mẫu lightsaber tùy biến mới và xịn hơn! Bạn muốn ráp kiểu nào cũng được: chọn các phần rồi vặn ren lại với nhau để tạo ra chuôi lightsaber của riêng mình! Có hơn 10.000 tổ hợp khác nhau! Một số chi tiết được lấy cảm hứng từ vũ trụ Star Wars mở rộng, một số thì mình tự thiết kế từ đầu.

Thay đổi mới so với Version 1:

• Giờ thay vì mỗi phần có đầu nối male/female riêng, mình làm một lõi ren (core thread) dài để tất cả các mảnh vặn vào. Cách này giúp ren chắc hơn vì sẽ được in theo chiều dọc trên build plate
• Nhờ vậy bạn thoải mái đặt các mảnh ở bất kỳ hướng nào, và có thể thêm spacer giữa các phần lớn để tăng điểm nhấn và cá tính
• Sửa lỗi stringing ở phần ren bên trong
• Về mặt thiết kế, hệ này giúp tối ưu/đơn giản hóa việc dựng chuôi trong phần mềm CAD
• Tiết kiệm vật liệu: mình thấy 10% infill cho các body pieces là đủ; bạn chỉ cần in core một lần (hoặc nhiều lần nếu muốn nhiều chuôi), và tất cả mảnh giờ rỗng hơn so với trước
• Tiếc là nếu bạn đã in các phần từ những thiết kế chuôi đời trước của mình thì sẽ không còn tương thích, ngoại trừ một số nút (buttons) và công tắc (switches).

Hướng dẫn in:

Mình in với nhiều hãng filament và nhiều dòng máy khác nhau nên mình để tolerance hơi “dễ thở” để tương thích rộng hơn.

Core:

• In chéo (diagonally) trên build plate
• Layer height 0.2 mm
• 60% infill — đây là phần chịu lực chính, khuyến nghị 60%
• Lưu ý: core thiết kế này chịu lực tốt theo chiều dọc, nhưng không chịu được mô-men xoắn (torque) quá lớn quanh trục. Khi vặn các phần vào chỉ cần siết vừa khít, đừng tạo torque lớn. Nếu bạn thấy bị cấn/kẹt khi vặn body parts, cân nhắc scale giảm tiết diện theo trục (axis cross section) nhưng giữ nguyên chiều dài. Lần in đầu mình đã làm gãy/đứt core và nó kẹt trong thân. Mình đã nới tolerance thì hết, nhưng bạn vẫn nên để ý.

Tất cả các mảnh còn lại:

• Layer height 0.2 mm
• 10–20% infill
• Không cần brim hay support trừ khi có ghi khác. Một số mảnh có thể bạn phải xoay trong slicer để mặt phẳng quay xuống dưới.
• Dù core giờ mạnh hơn nhiều, điều này đồng nghĩa ren bên trong có thể sẽ là chỗ “đi” trước. Bạn có thể siết chặt hơn trước, nhưng tránh siết quá tay.

Mẹo ráp:

• Ráp từ trong ra ngoài. Khi đã chọn các phần muốn dùng, hãy vặn phần grip hoặc centre pieces trước. Nếu vặn pommel hoặc emitter trước thì về sau bạn sẽ phải xoay rất nhiều.
• Emitter và pommel có chiều dài ren nhiều hơn mức cần để vặn chắc. Bạn chỉ cần chừa khoảng 1cm mỗi đầu core là đủ để cố định. Mình để dư để tăng độ đa dạng; nếu bạn muốn ít phần hơn hoặc chuôi ngắn hơn thì không nhất thiết phải in spacer.
• Mình có ghi chiều cao của tất cả body pieces trong phần notes để bạn chọn core có chiều dài phù hợp
• Mình đã chọn sẵn bộ nút (buttons) mình thích nhất trong file này; tuy nhiên các bài đăng trước của mình có thêm nút vẫn tương thích nếu bạn muốn nhiều lựa chọn
• Đơn giản thôi. Không cần quá nhiều chi tiết vẫn ra một chuôi đẹp. Một pommel, một emitter, một grip, một activator, và có thể vài mảnh ngắn + spacer để lấp khoảng trống là đủ. Kestis saber là một trong những build mình thích nhất với hệ này, và chỉ có 4 mảnh.
• Sáng tạo lên. Mục tiêu của dự án là không bị bó buộc vào một bộ thiết kế cố định: cứ mix & match và làm theo ý bạn. Mình để thông số ren phía dưới nếu bạn muốn tự thiết kế phần của riêng mình, hoặc làm các thiết kế tương thích với đồ người khác đã làm.

Thông số để tự làm parts:

• Mình làm mẫu này bằng Onshape (CAD chạy trên trình duyệt). File public hoàn toàn và bạn có thể xem tại đây.
• Threads:
  • Pitch: 4.4mm
  • Height: 2.42mm (gắn một tam giác đều cạnh 2.8mm vào helix, rồi fillet bán kính 0.8mm ở đỉnh nhô ra)
• Core: đường kính 14mm, thêm ren lên cylinder
• Body Pieces: rộng tối thiểu 23mm, extrude một vòng tròn 15.8mm xuyên qua mảnh (16mm cho tolerance lỏng, 15.4 cho khít), rồi remove ren khỏi part
• Buttons:
  • Pitch: 1.5mm
  • Height: 1.21mm (tam giác đều 1.4mm)
  • Trên part: đường kính trong 6mm, sâu 4.5mm, remove ren
  • Trên button: vít đường kính 5.2, dài 4mm, thêm ren

Cho mình biết bạn thấy sao nha—có kiểu chuôi lightsaber hay phần nào bạn muốn mình làm thêm không! Nếu bạn tự làm được một part thì đăng lên chia sẻ cho mọi người luôn!

Update 5/23/24 - Đã update các mảnh Cordova, thêm parts của Jocosta saber, thêm core size siêu lớn và siêu nhỏ
