PetruziaMini - Bàn phím cơ handwired 40% (Ortholinear) in 3D

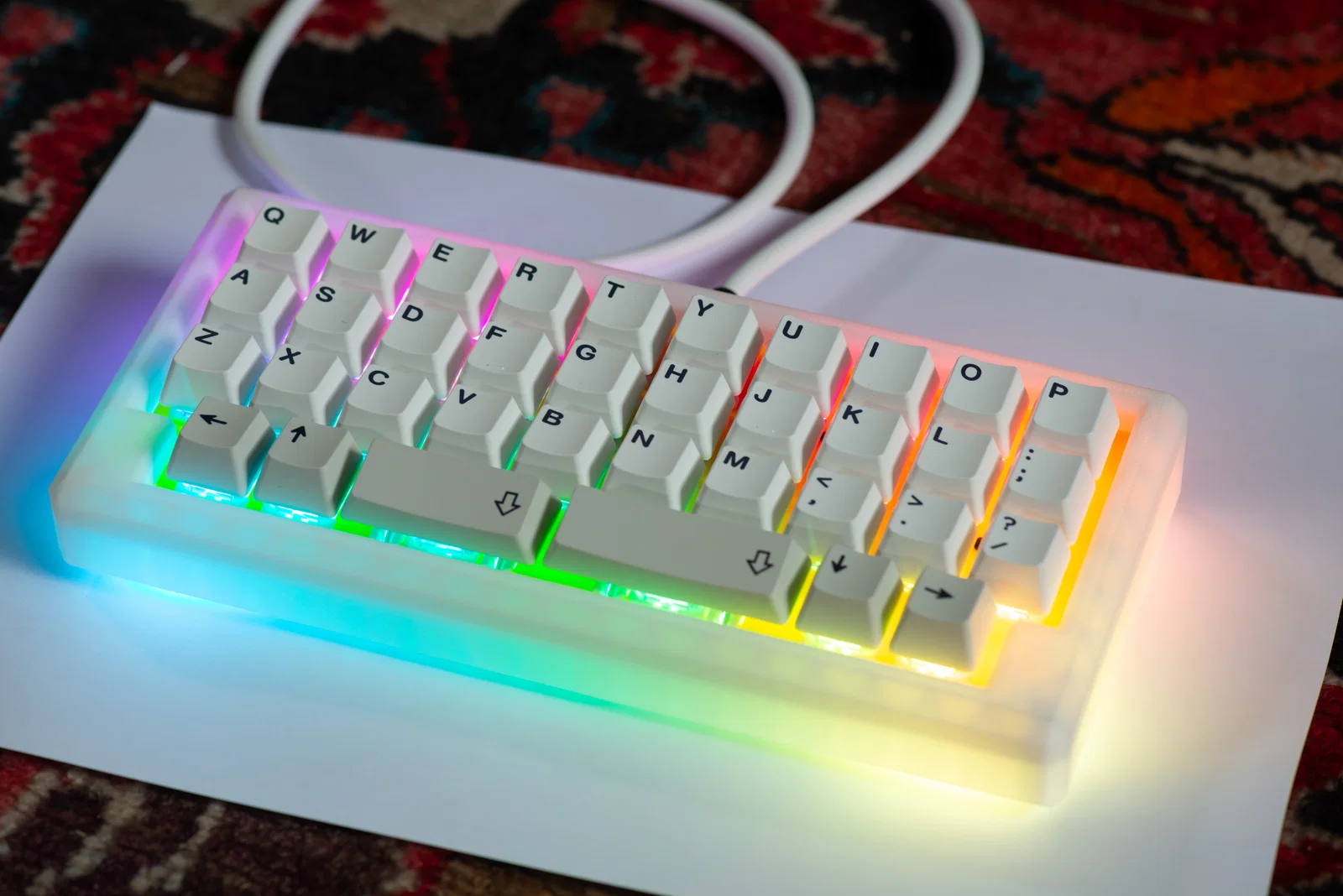

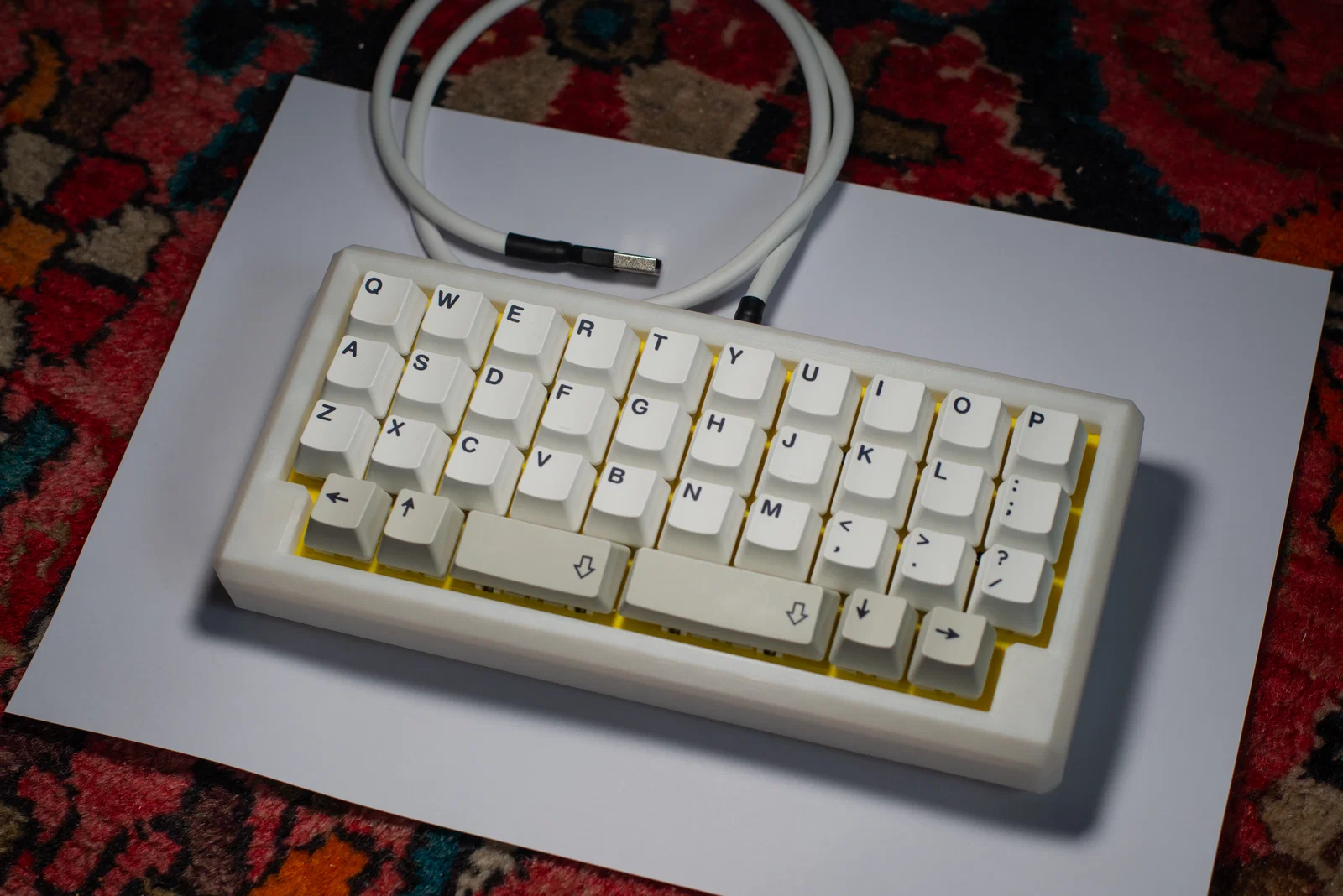

PetruziaMini là chiếc bàn phím cơ ortholinear handwired đầu tiên của mình, gần như in 3D hoàn toàn (trừ switch, dây/cáp, ốc vít và controller thì dĩ nhiên rồi), lấy cảm hứng về số lượng phím và keymap từ một số bàn phím split 34/36 phím (như ferris/the corne).

Mục tiêu của dự án là tạo ra một chiếc bàn phím có thể in được với ít chi tiết nhất có thể, và vẫn in được trên mặt bàn in 220x220.

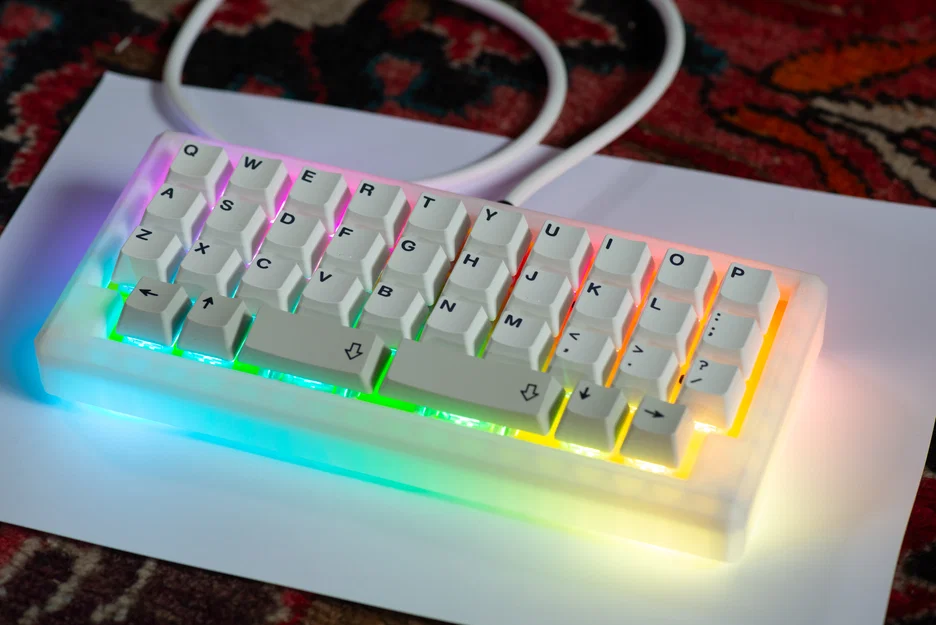

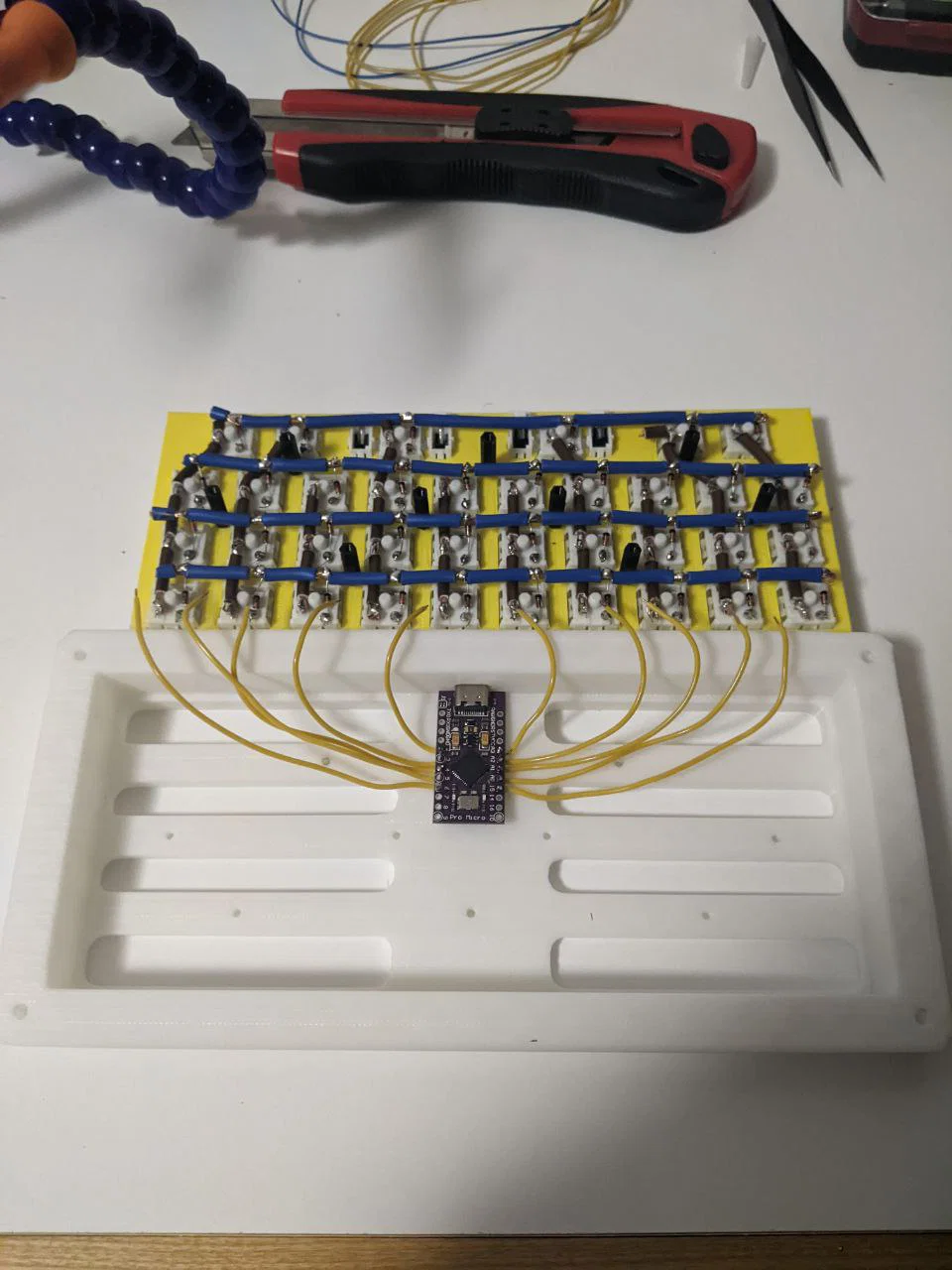

Nếu bạn đi theo đúng thứ tự pinout mà mình dùng khi hàn matrix vào Pro Micro thì bạn có thể dùng QMK configurator để tạo keymap, hoặc bạn có thể tự viết QMK firmware của riêng bạn!

Col0

D7

Row0

B4

Col1

C6

Row1

E6

C2

D4

R2

B3

C3

D0

R3

B2

C4

D1

C5

F4

C6

F5

C7

F6

C8

F7

C9

B1

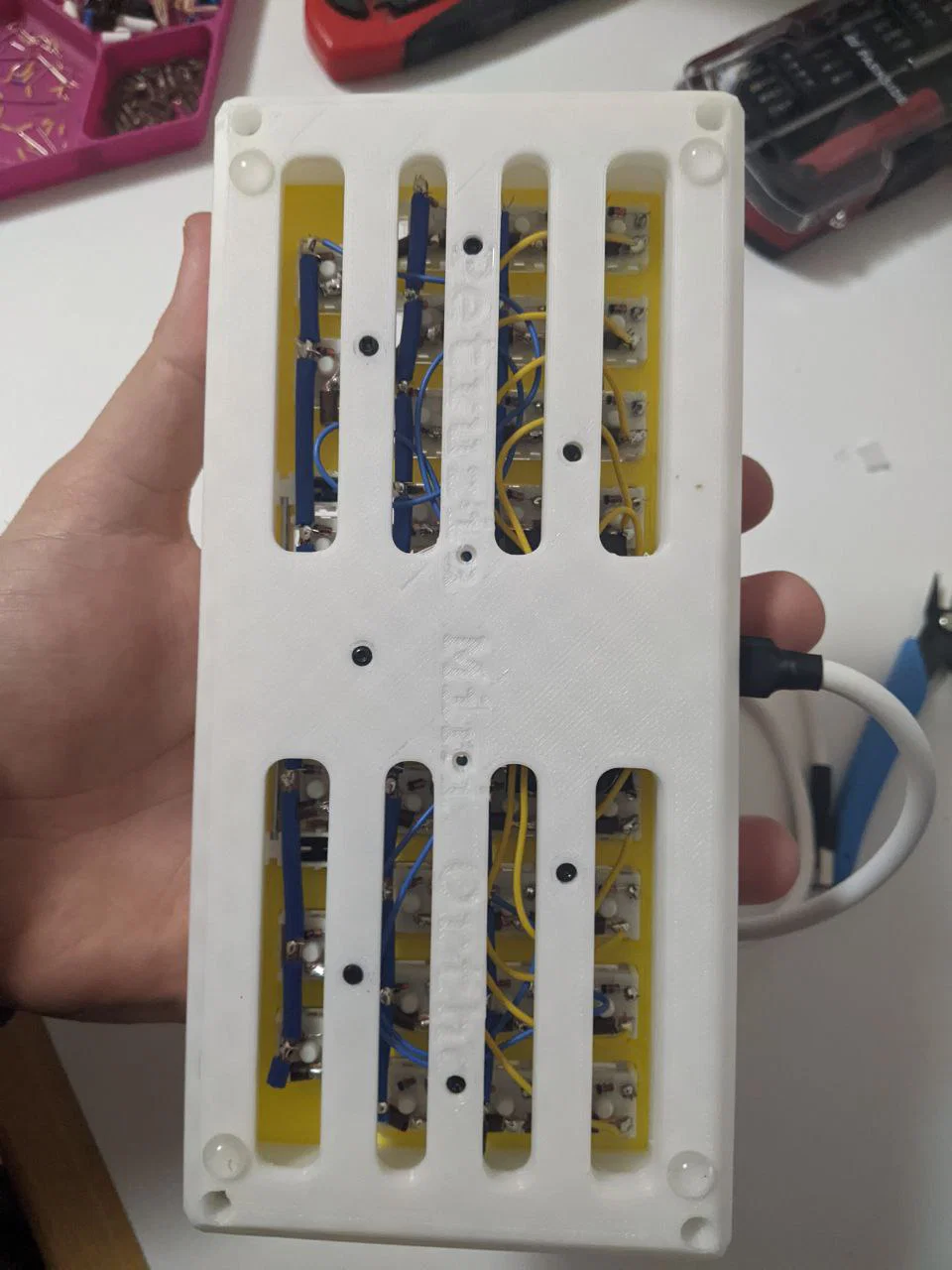

Nếu bạn mới làm handwiring thì có thể xem các hướng dẫn mà mình dùng ở đây và đây! Chúc bạn may mắn và làm vui nha!

Một vài hướng dẫn in:

• Tất cả các chi tiết đều in được bằng PLA với layer height 0.2

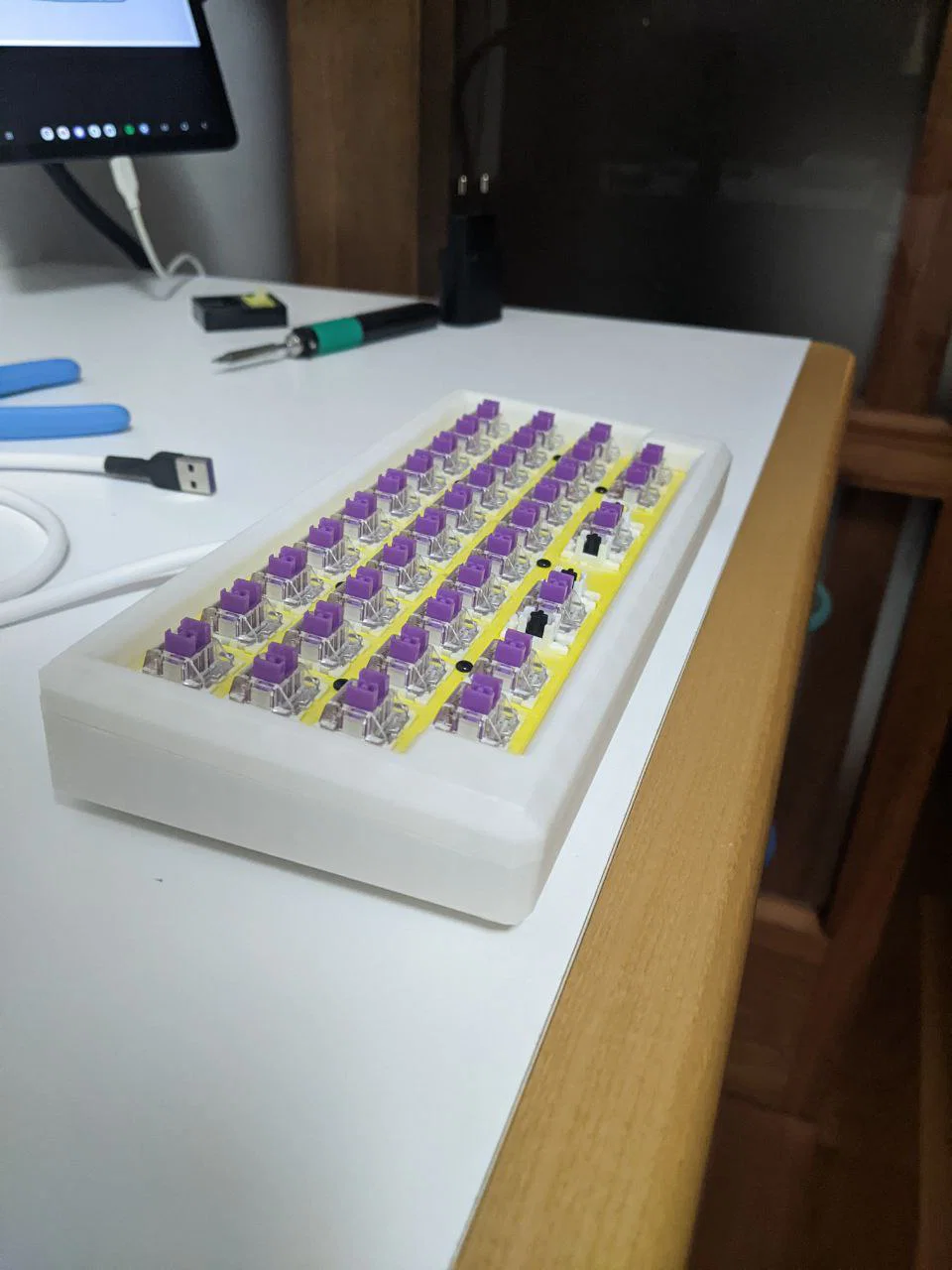

• In Frame.stl úp ngược, bạn sẽ không cần support

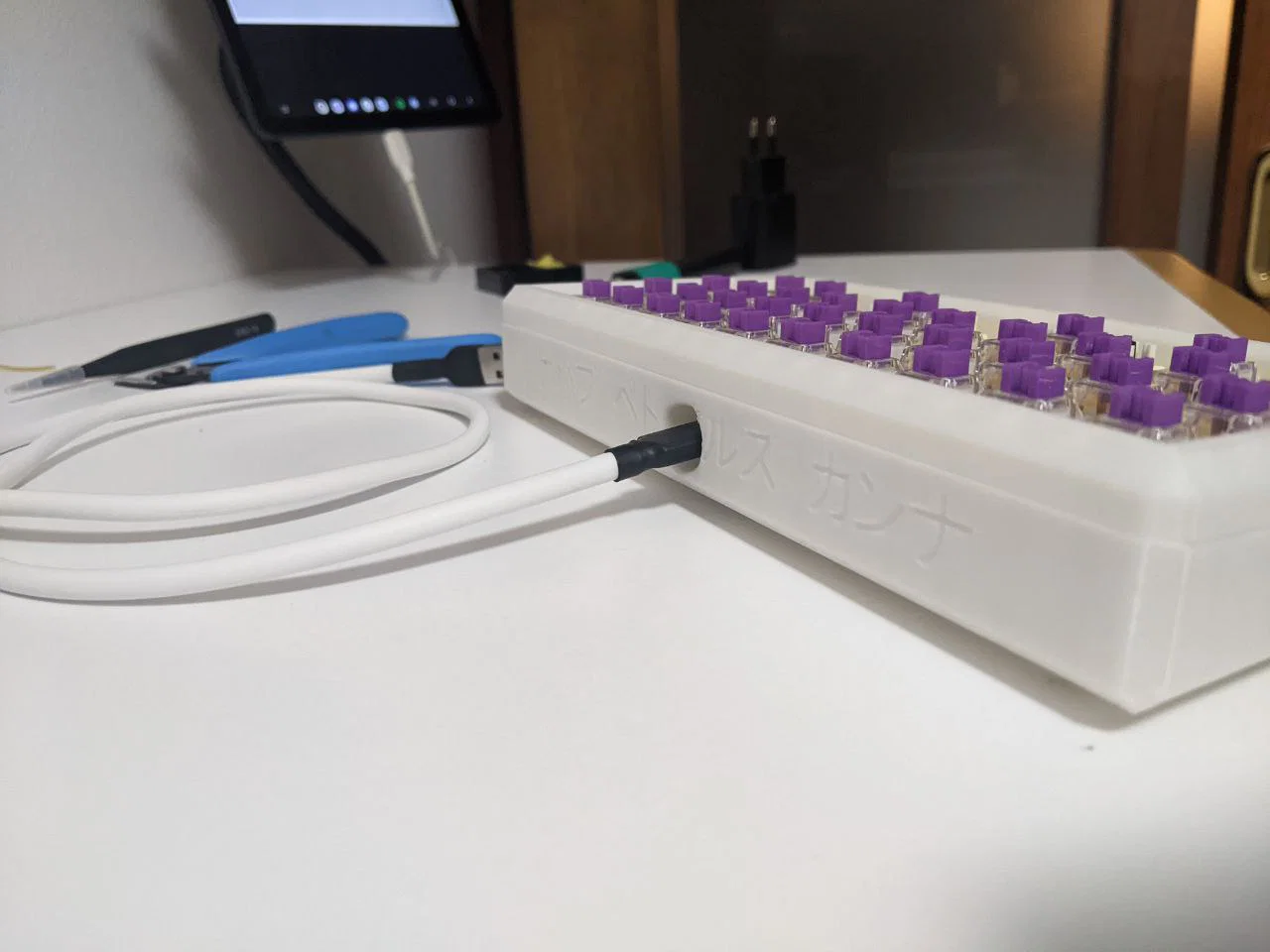

• Với Case.stl, bạn chỉ cần đặt custom support ở lỗ USB-C trong slicer, các phần khác không cần
• Nên dùng brim! Brim có thể cứu các chi tiết lớn khỏi bị cong vênh (warping)

Bạn cũng sẽ cần:

x1

Controller tương thích Pro Micro

x9

Spacer M2 x 15mm

x18

Ốc M2

x4

Insert ren M3 (threaded inserts)

x4

Ốc M3

x36

Diode 1N4148

Dây/cáp tùy bạn chọn

x36

Switch

x2

Stab plate mount 2u

x34

Keycap 1u

x1

Keycap 2.25u

x1

Keycap 2.75u

Mình in bộ của mình bằng Creality Ender 3 V3 SE
