Ngàm gắn hông board toolhead CANBUS Orbiter V2.0 Turbiter (BTT EBB36/FLY SHT36)

THÔNG TIN CHUNG

PHẦN NÀY CÓ CHỨA CÁC FILE REMIX TỪ DỰ ÁN ORBITER TURBITER:
https://www.orbiterprojects.com/turbiter/

LƯU Ý: Ngàm (mount) này có thể KHÔNG tương thích với board SHT36 vì phần gờ/viền (flange) đi dây CANBUS không được thiết kế để chừa chỗ cho đầu cắm CANBUS loại rộng hơn.

ĐỘNG LỰC THIẾT KẾ:

Tôi thiết kế chi tiết này cho Ender 3 Pro của mình (đã độ khá nhiều) để in tốc độ cao hơn và in được vật liệu “khó” hơn. Đây là một phần trong bộ mod toolhead tôi làm xoay quanh ngàm Klemco V6 (Fystec V6 trên Amazon). Bạn có thể tìm các phần còn lại trên trang của tôi ở Thingiverse hoặc Printables. Cứ thoải mái dùng, vì bộ part Klemco chính thức hiện vẫn chưa đầy đủ cho ngàm Orbiter.

Các hướng lắp EBB36 có sẵn không phù hợp với các ràng buộc hình học do cách tôi lắp và thiết kế máy (bedslinger). Các phương án gắn motor phía sau sẽ bị va chạm với các trụ bên hoặc trụ trên; phương án gắn motor quay ra phía trước tạo mô-men xoắn (torsion) quá lớn lên toolhead, gây cộng hưởng không mong muốn. Vì vậy lựa chọn thực tế chỉ còn là gắn lên carriage của linear rail hoặc gắn bên hông Orbiter. Ngàm gắn linear rail lại không chừa đủ khoảng hở cho đi dây, nên phương án còn lại là gắn bên hông.

Ngàm gắn breakout board phụ cho phép thêm một board chuyển đầu cắm (plug conversion board), để dùng đầu nối XH 2-pin hoặc XH 4-pin làm cảm biến nhiệt đưa vào bộ khuếch đại nhiệt độ MAX. Đây là chuẩn đầu cắm thường gặp cho dây cảm biến nhiệt. Splitter board cũng cho phép tách ngõ ra quạt hotend và quạt làm mát từ CANBUS board ra hai đầu XH mắc song song cho mỗi nhánh ngoài. Hiện tại tôi chạy hệ này với hai quạt 5015 cho ngõ ra cooling fan. Còn ngõ ra hotend cooling, tôi dùng một quạt axial 4010 để làm mát hot-end và một quạt ly tâm 3010 đặt bên trong Turbiter để làm mát motor extruder.

REMIX VÀ CHỈNH SỬA:

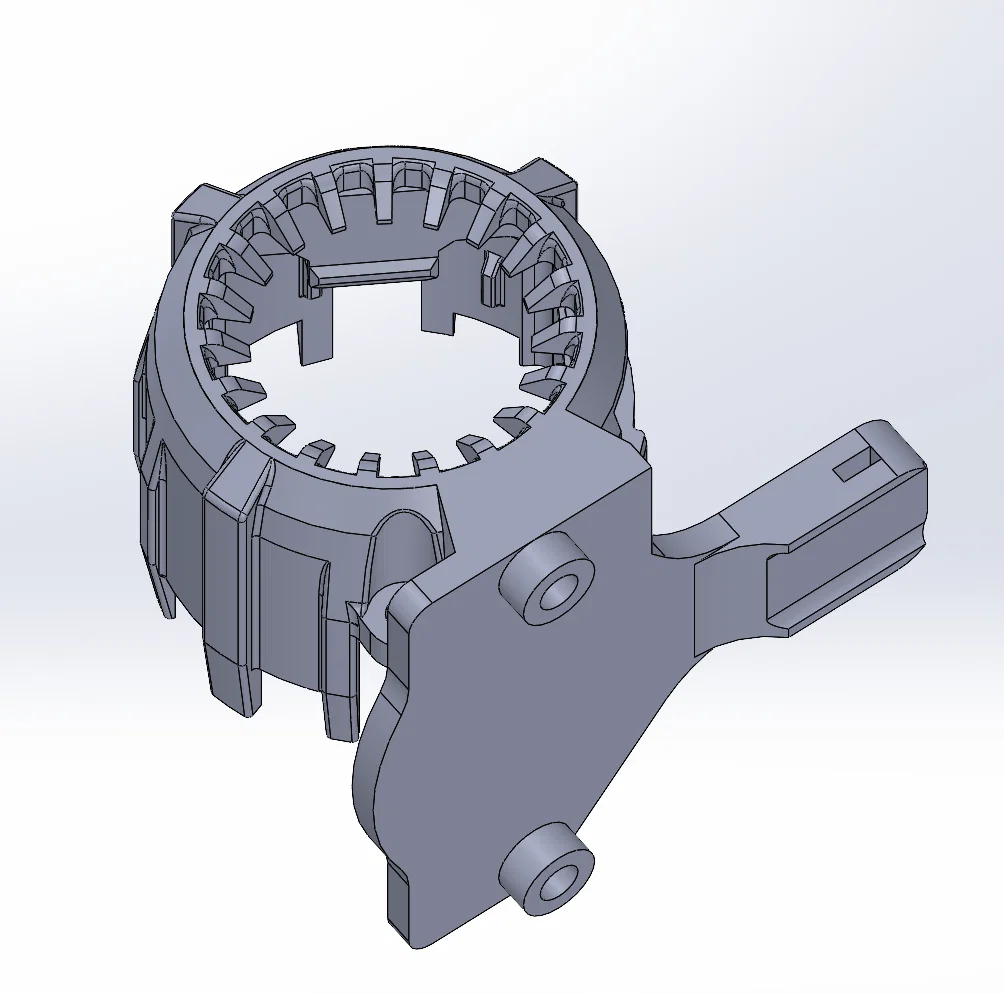

Tôi đã đính kèm toàn bộ file Solidworks và chúng là dạng parametric theo kích thước, nên bạn có thể vào trang equations và chỉnh một vài giá trị. Tôi cũng kèm theo các part dùng để dựng hình học nền.

(Một số phần hình học chưa được ràng buộc parametric hoàn toàn. Bạn có thể cần chỉnh thêm các giá trị khác vì nó không được thiết kế để tự scale hoàn toàn theo input.)
(Nếu bạn không có Solidworks, tôi rất khuyến nghị Onshape — một lựa chọn rất ổn, hiện đại hơn và có hệ quản lý phiên bản kiểu GitHub.)

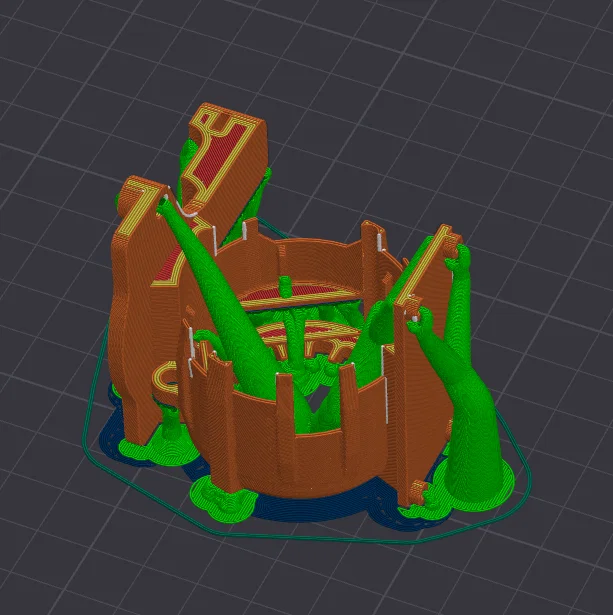

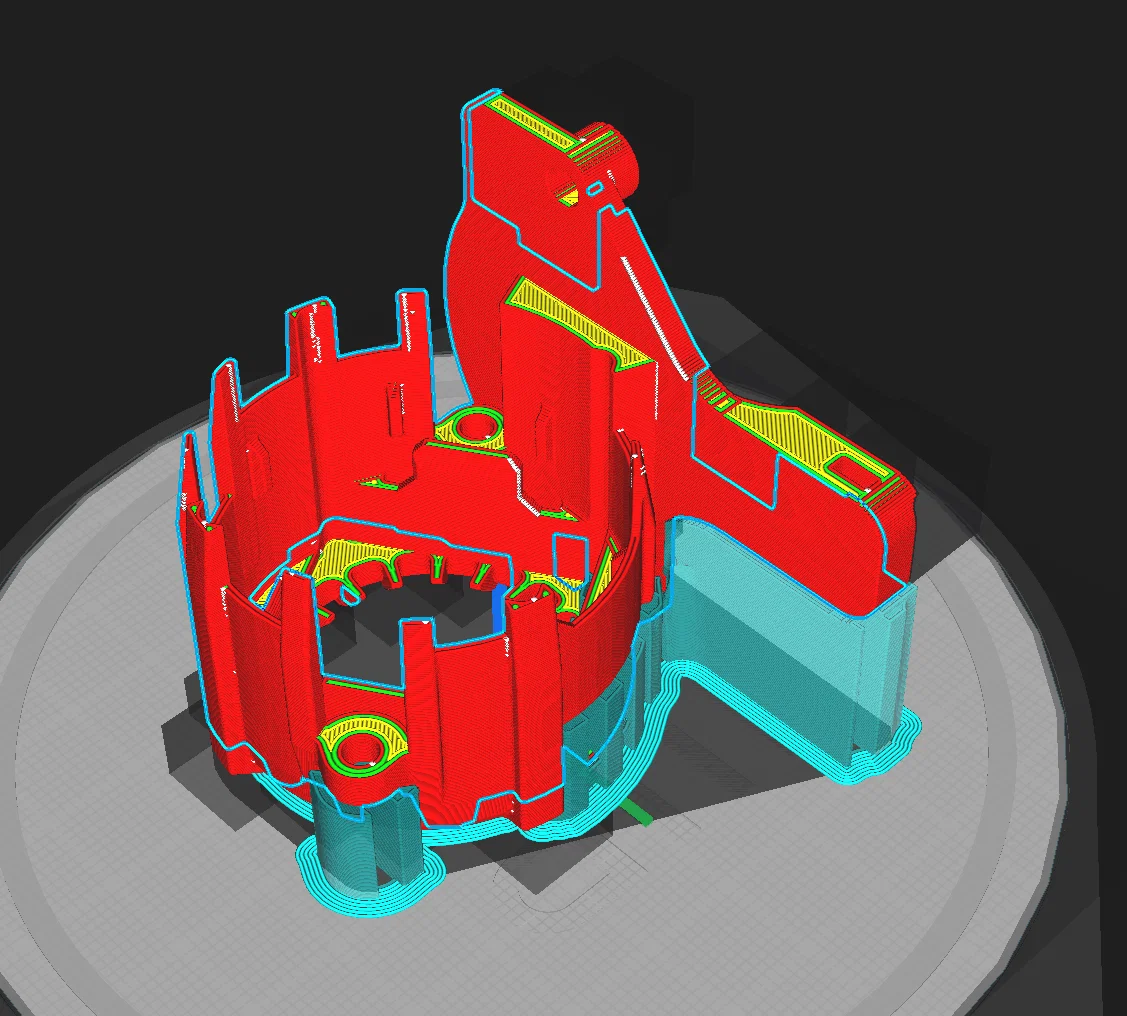

CÀI ĐẶT IN (PRINT SETTINGS):

ABS

40% Infill (Gyroid hoặc 3D Hexagon, pattern đẳng hướng nào cũng được)

4 walls

SAU KHI IN (POST-PRINT):

Phần gắn CANBUS toolhead board cần 2 insert đồng (brass inserts) M3x6mm, ép vào các lỗ ngàm ở các chốt nhô (raised pegs) trên phần ngàm gắn board.

Bạn sẽ cần dây rút 4mm để cố định dây CANBUS vào ngàm.
