Thiết bị đo vít mét - M2/2.5/3/4/5 dài 4-50mm

Lưu ý: Để xem phiên bản lớn hơn bao gồm các kích thước M3-M10 lên đến 100mm, hãy xem Bike Scruler của tôi. Đối với một phiên bản có chèn kim loại cho kích thước M3-M6 và nam châm, hãy xem cửa hàng Etsy của tôi.

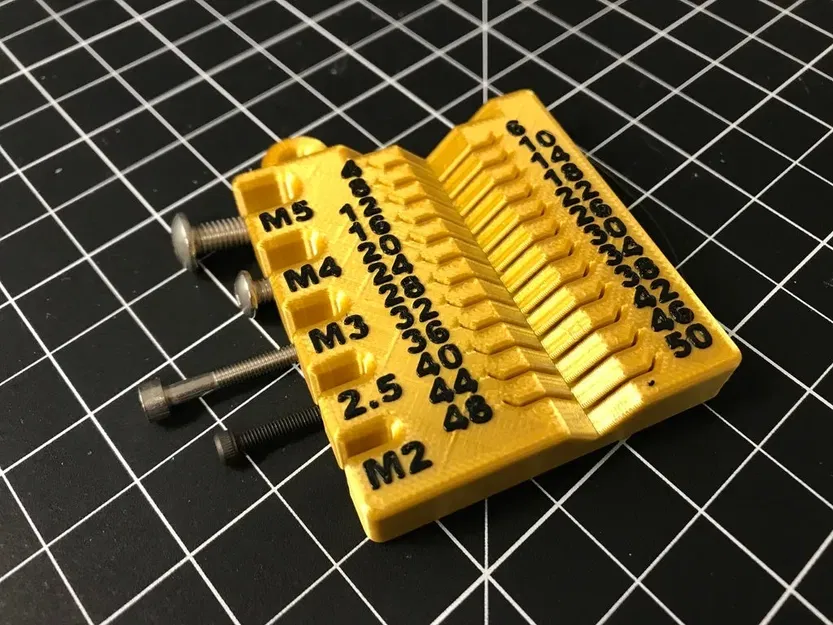

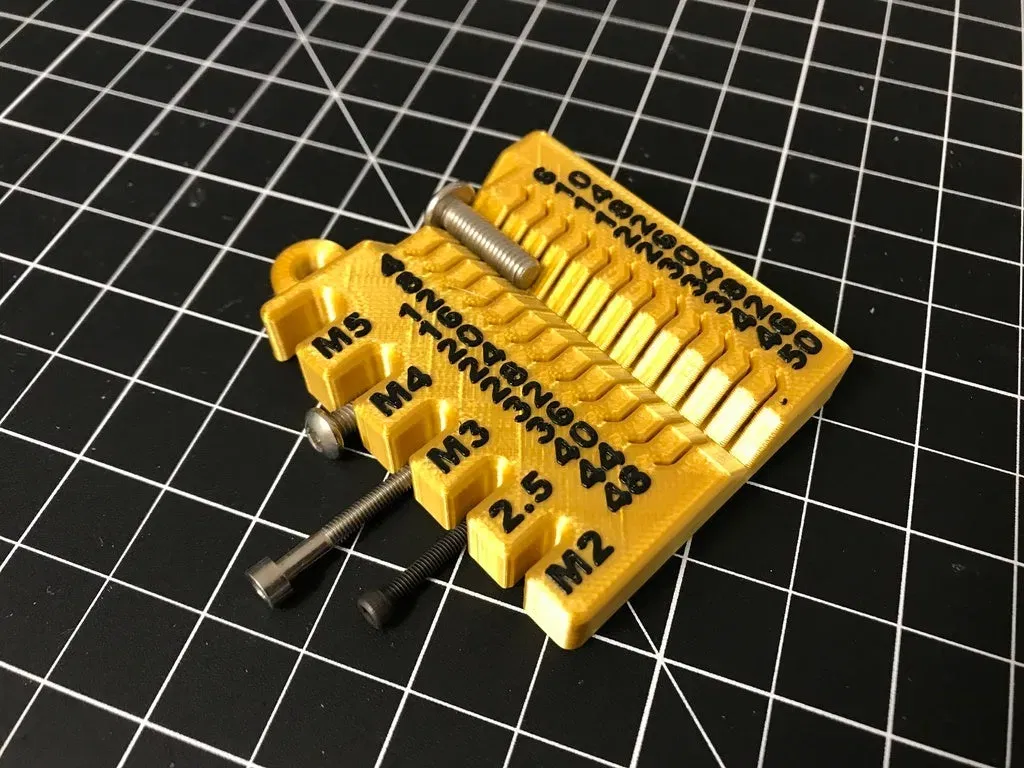

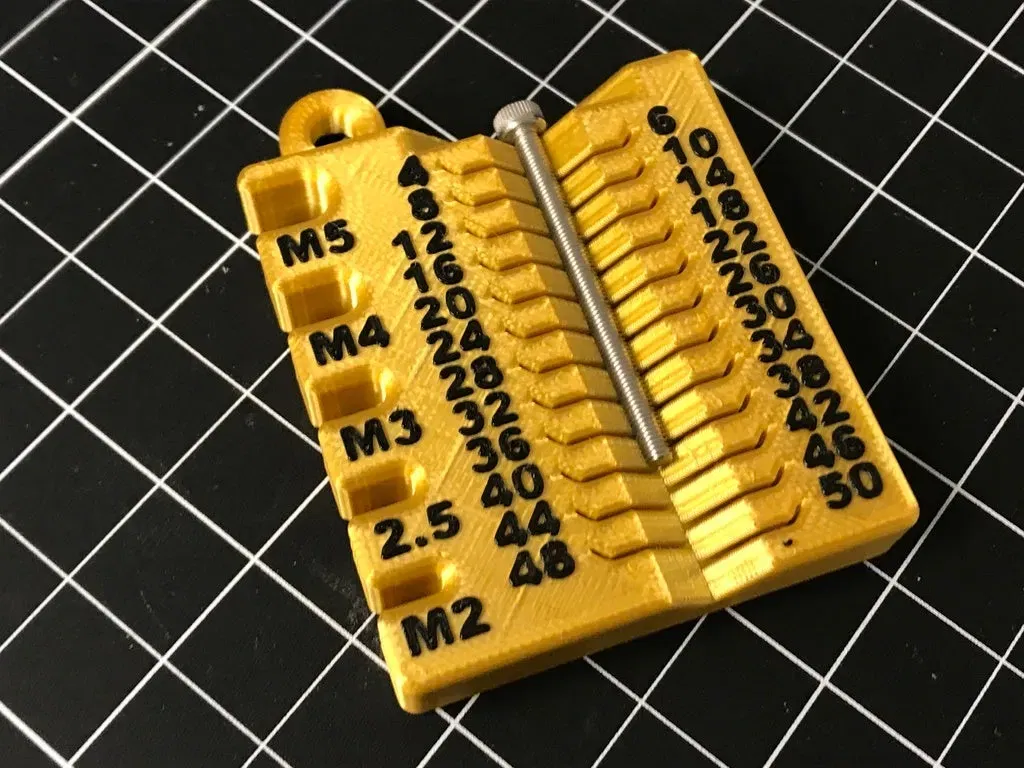

Nhanh chóng phân loại và đo các vít và bu lông theo kích thước từ M2, M2.5, M3, M4, hoặc M5 với chiều dài từ 4mm đến 50mm. Việc xác định đường kính vít là một kiểm tra độ rãnh đơn giản, nhanh hơn so với việc vặn vít. Lưu ý rằng điều này không cho bạn biết gì về bước vít, nhưng tất cả các sản phẩm mét của tôi đều có ren thô tiêu chuẩn nên tôi không có vấn đề gì với điều này. Nếu bạn muốn xác nhận ren chính xác, hãy xem sneaks' thiết kế gốc với chèn ren hoặc xem registeredthing's remix với đai ốc làm chèn.

Cập nhật 28 tháng 2 năm 2020: Theo yêu cầu, tôi đã tải lên một phiên bản không có vòng khóa chìa hoặc văn bản ở mặt sau. Phiên bản này có sẵn dưới tên Metric screw measuring device-sanitized.stl trong các tệp Thing. Có vẻ như một số người thực sự không hài lòng với việc ghi công cho những người đã cung cấp cho họ món đồ miễn phí đó.

Cập nhật 1 tháng 10 năm 2023: Nhận ra rằng phiên bản đã được khử trùng bị định hướng sai và sẽ tải lên “theo chiều ngang”, vì vậy đã sửa định hướng và tải lên lại.

Lưu ý về chiều dài tiêu chuẩn

Tôi đã nhận được một số bình luận về độ dài tiêu chuẩn ISO và cách mà nó tăng lên theo bước 5mm sau 20mm và những thứ khác, và một số yêu cầu để làm lại điều này với các độ dài tiêu chuẩn. Đã có một số remixes đã làm chính xác điều đó. Vấn đề là không phải tất cả các bu lông và vít đều tuân theo tiêu chuẩn. Tôi có ở đây một cái M8x22, một cái M6x15, và một cái M4x13. Nếu tôi có các ký hiệu trên các độ dài "tiêu chuẩn", sẽ rất khó để xác định chính xác chiều dài của chúng. Vì lý do này, tôi không có kế hoạch thay đổi thiết kế gốc xuất sắc của Sneak và không thấy nó quá khó để đọc. Nếu bạn chắc chắn rằng bạn sẽ luôn làm việc với các bu lông tuân theo tiêu chuẩn, thì hãy xem các bản remix.

Hướng dẫn in

Hầu hết mọi cài đặt in đều hoạt động. Tôi đã in cái này ở chế độ draft 0.3mm với chỉ 2 lớp và 20% độ đầy và nó đã hoạt động rất tốt. Bạn có thể in với chiều cao lớp mịn hơn, nhưng các lỗ ren vẫn cần được làm sạch sau khi in. Tôi giữ các mũi khoan mét sẵn có cho nhiệm vụ này, nhưng nếu bạn có các vít thừa và một cái Dremel, bạn có thể cắt các rãnh dọc theo các ren của chúng để tạo ra các công cụ theo ren đơn giản mà hoạt động khá tốt.

Bambu Labs Knockoff:

Tôi đã có một máy in Bambu Labs X1 Carbon, và nó đã được tải sẵn với một số tệp mẫu. Tôi rất thích thú khi phát hiện ra rằng họ đã sao chép thiết kế này một cách khá chính xác với một trong các tệp mẫu, nhưng tôi chưa thấy bất kỳ tín dụng nào được đưa ra ở bất kỳ đâu, điều này họ khá nổi tiếng vì đã làm điều đó với Bambu Studio (đánh cắp từ eSlicer mà không có tín dụng cho đến khi họ bị chỉ trích) và giờ đây rõ ràng là với đối thủ mới của họ với F3D mà có vẻ như là một bản sao chính xác.

Để công bằng, phiên bản Bambu rõ ràng được vẽ lại từ đầu, nhưng thật khó để nhìn hai cái bên cạnh nhau mà không nhận ra có một số sự tương đồng đáng kinh ngạc đang diễn ra.

Những thứ kỳ quặc như thế này là lý do tại sao tôi chỉ có một máy in Bambu Lab, và trong khi có nhiều điều tôi thực sự yêu về nó, những điều mờ ám như thế này thì không làm tôi cảm thấy thoải mái.
