Giá đỡ Filament Sensor/Run-Out cho Elegoo Neptune 4 Pro/Plus/Max (Print-in-Place) kèm Filament Clip

Ra mắt V2 với góc nghiêng giúp filament đi qua dễ hơn và lỗ bypass được nới rộng để vận hành mượt hơn.

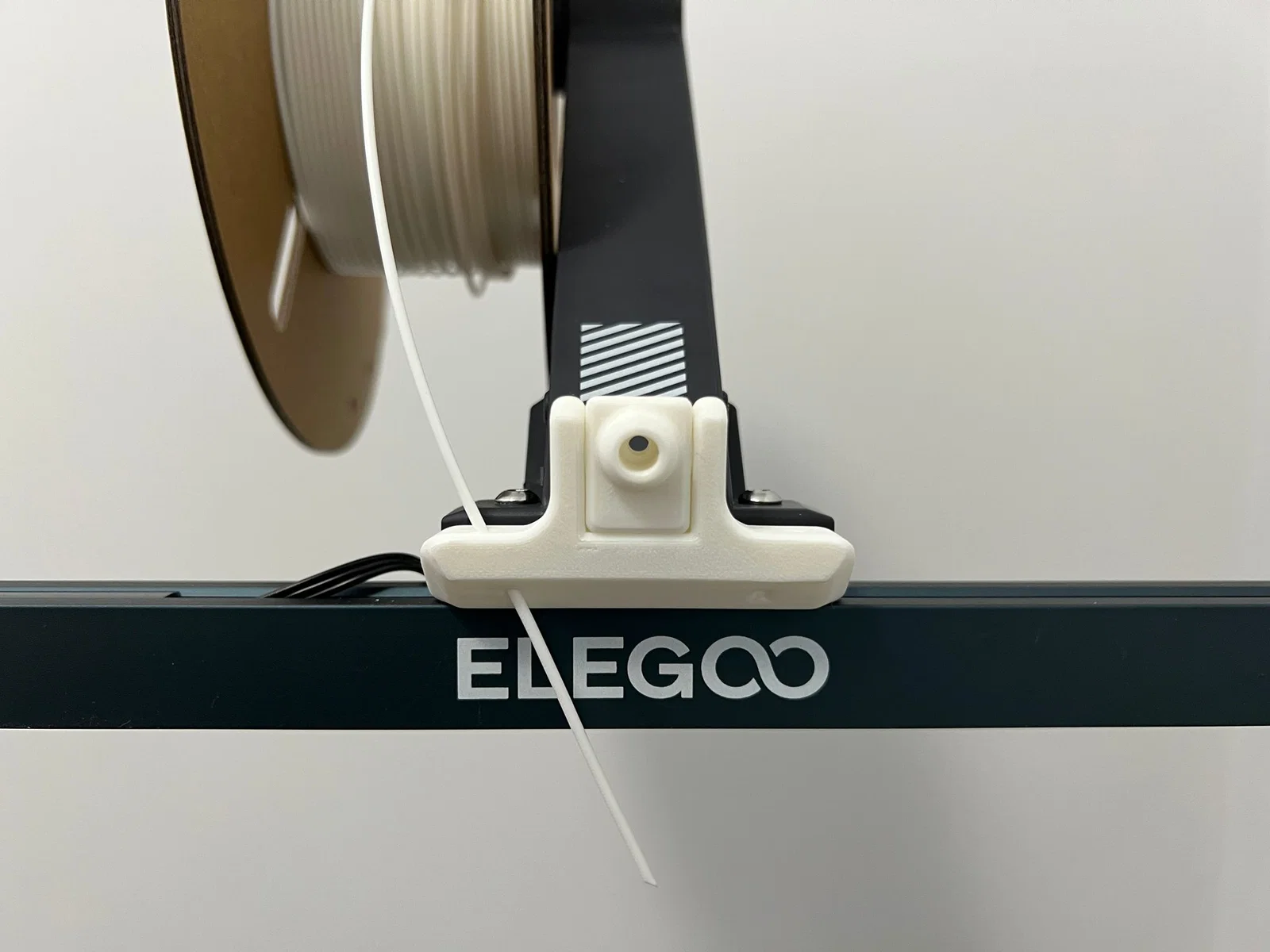

Giá đỡ Filament Sensor ở vị trí trung tâm

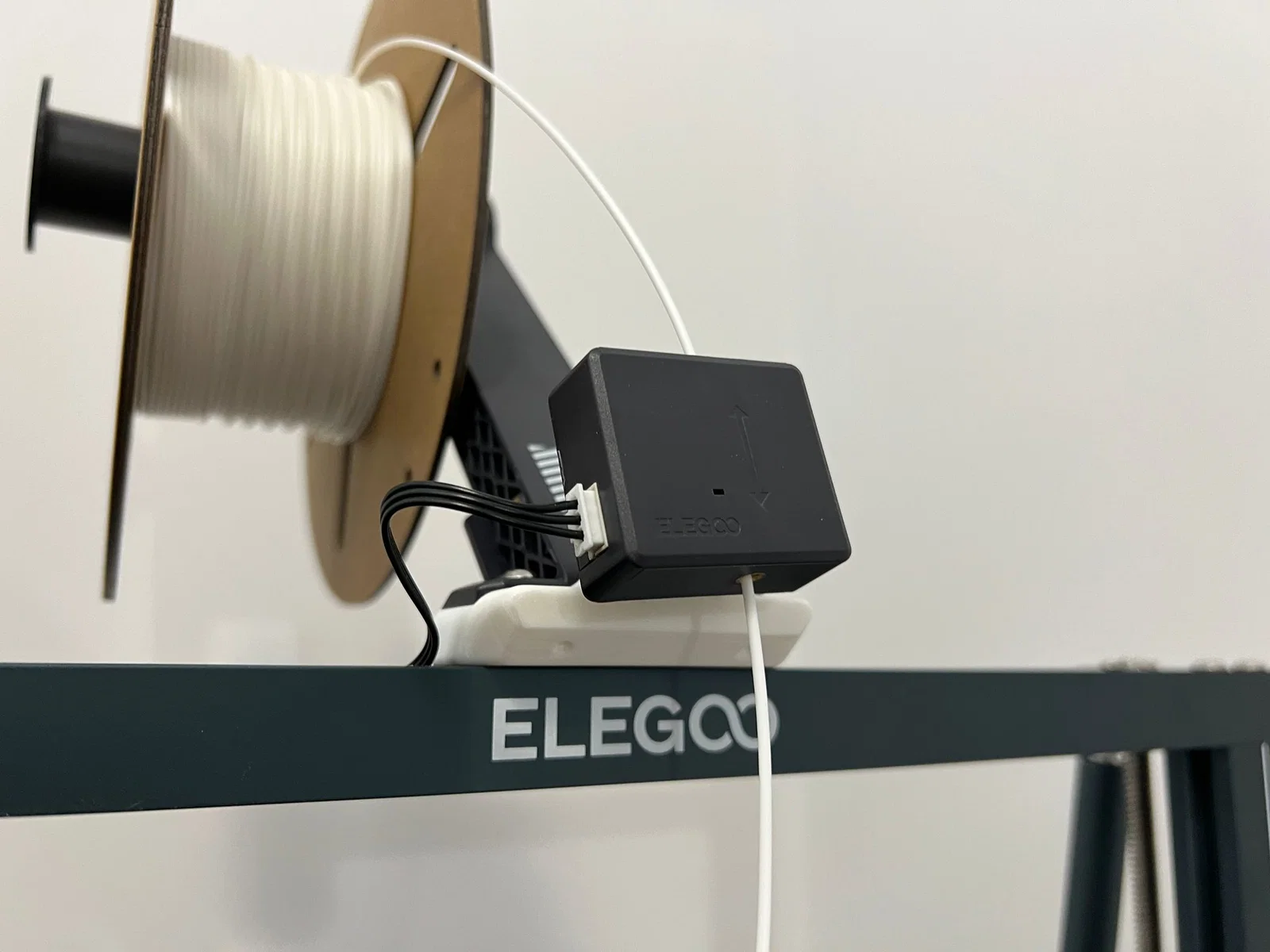

Giá đỡ này được thiết kế để dùng với cấu hình double spool, tức là dùng hai cuộn filament cùng lúc. Nó thay thế giá đỡ filament sensor zin và đưa sensor về vị trí trung tâm, giúp thay filament dễ hơn trong lúc đang in.

Thiết kế

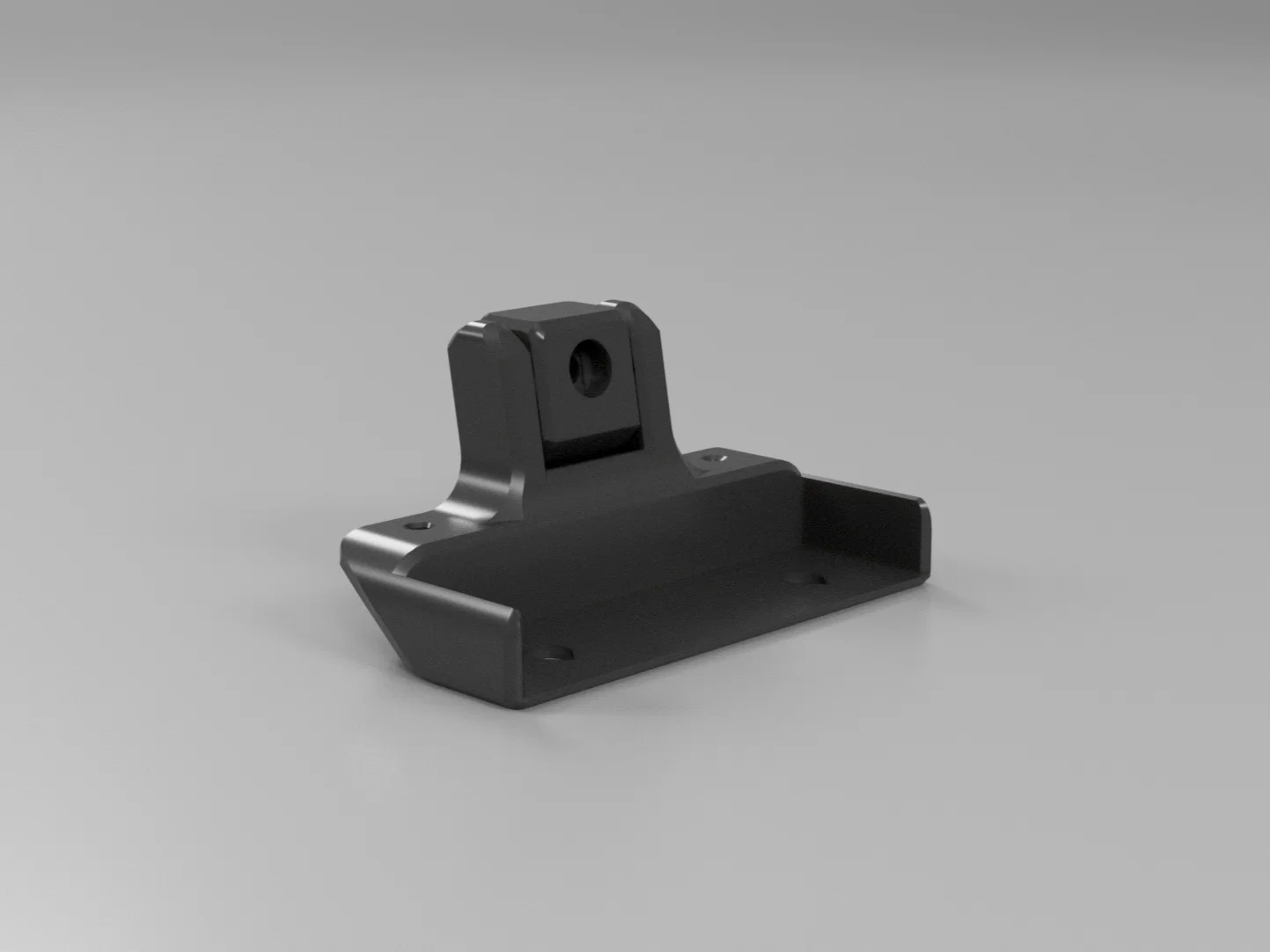

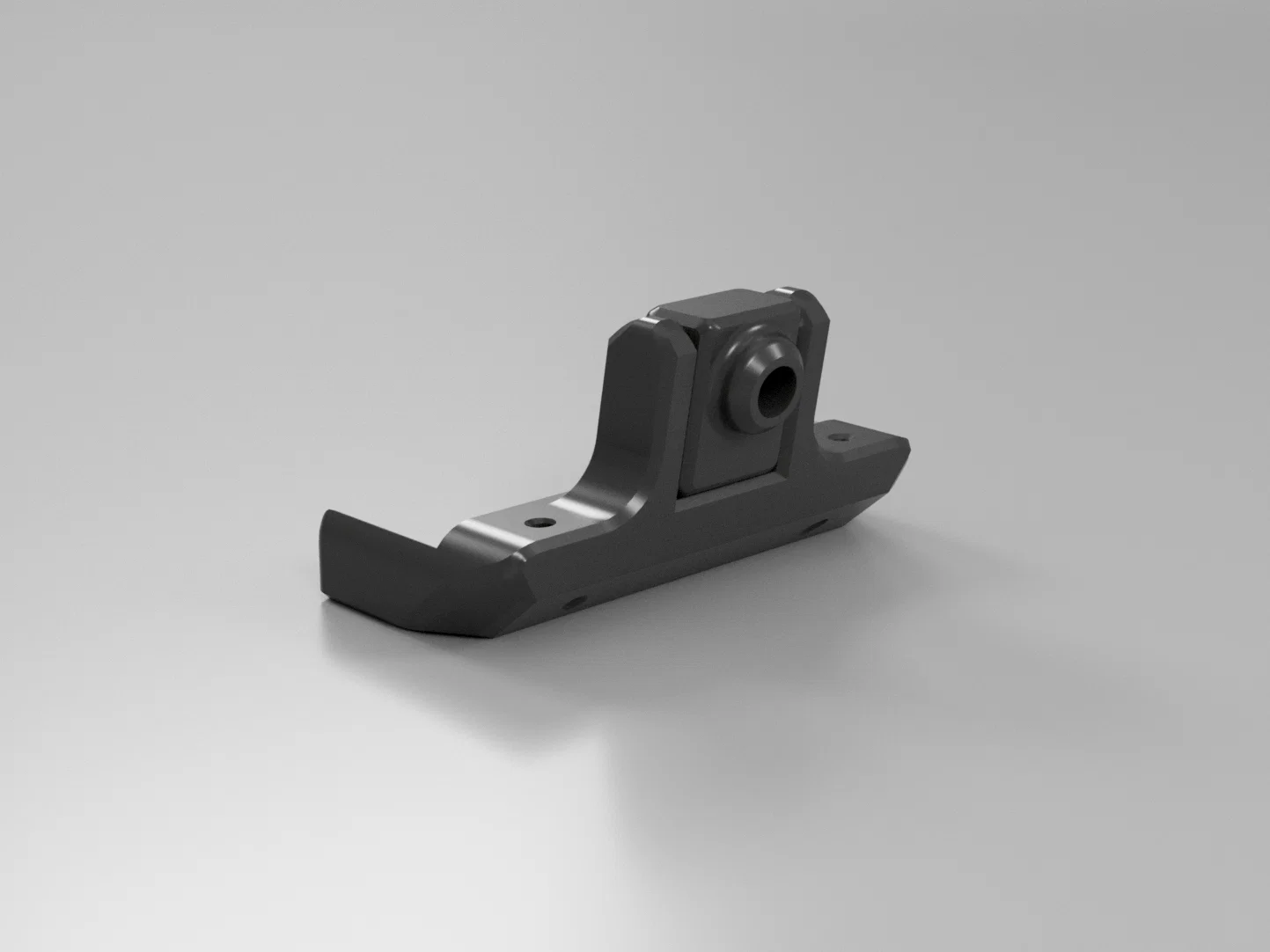

Để khắc phục các hạn chế của giá đỡ gốc khi chạy cấu hình double spool, mình thiết kế bản thay thế cứng cáp hơn theo kiểu print-in-place. Mẫu không cần support, nhìn gọn đẹp, và cho phép sensor chuyển động thoải mái trong quá trình in, giảm ma sát/kéo (drag) và giúp filament đi mượt.

In (Print)

Khuyến nghị in với layer height 0.2mm hoặc mịn hơn. Tùy độ chính xác của máy in 3D, cơ cấu print-in-place có thể không hoạt động hoàn hảo ngay lần đầu. Bạn thử scale model +-1% để ra kết quả tối ưu.

Lắp đặt (Installation)

1. Tháo ốc filament sensor và giá đỡ, giữ lại toàn bộ ốc.

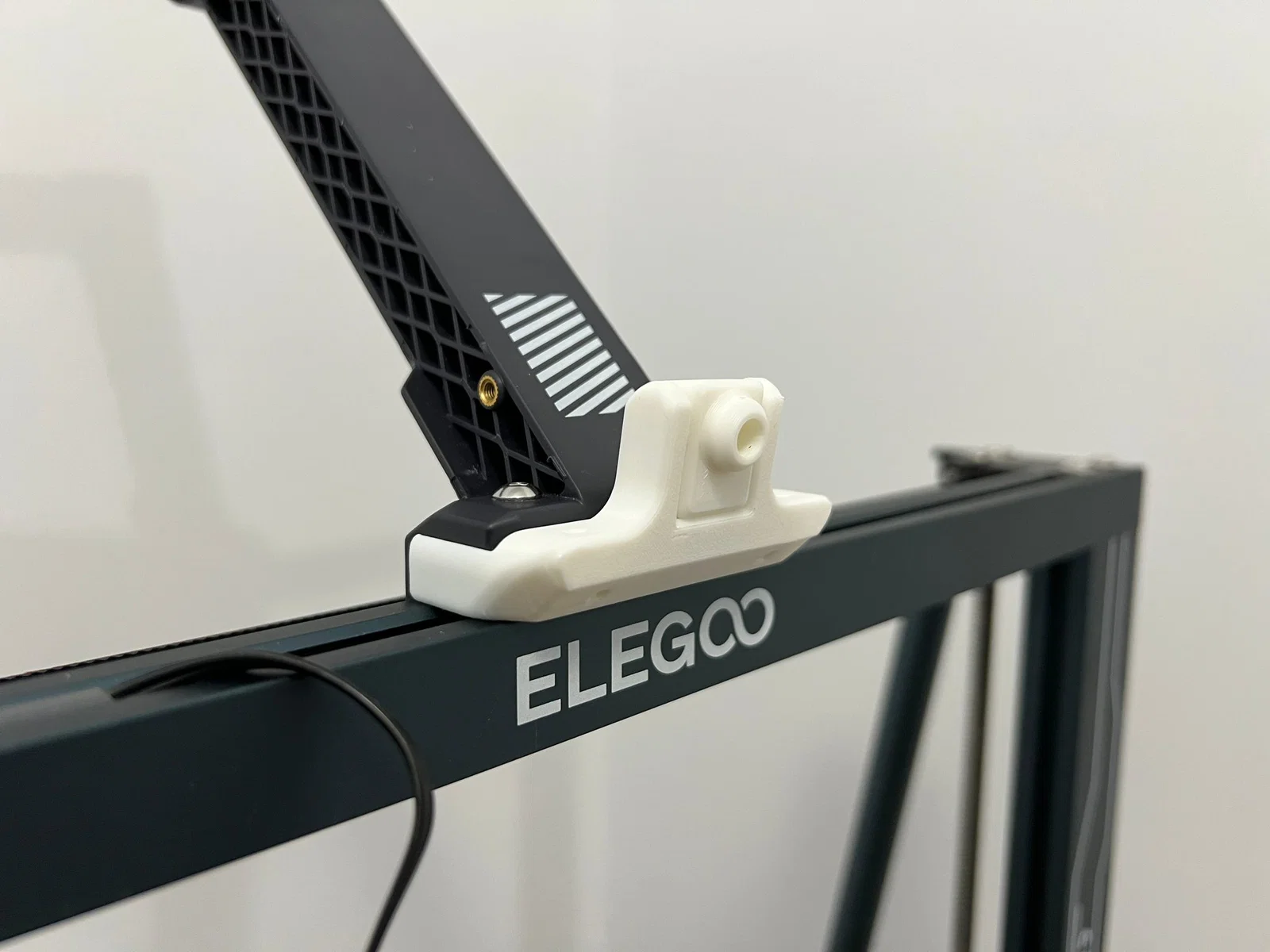

2. Lật giá đỡ 180 độ (có thể bạn cần luồn một cây hex key vào để hỗ trợ nới phần print-in-place).

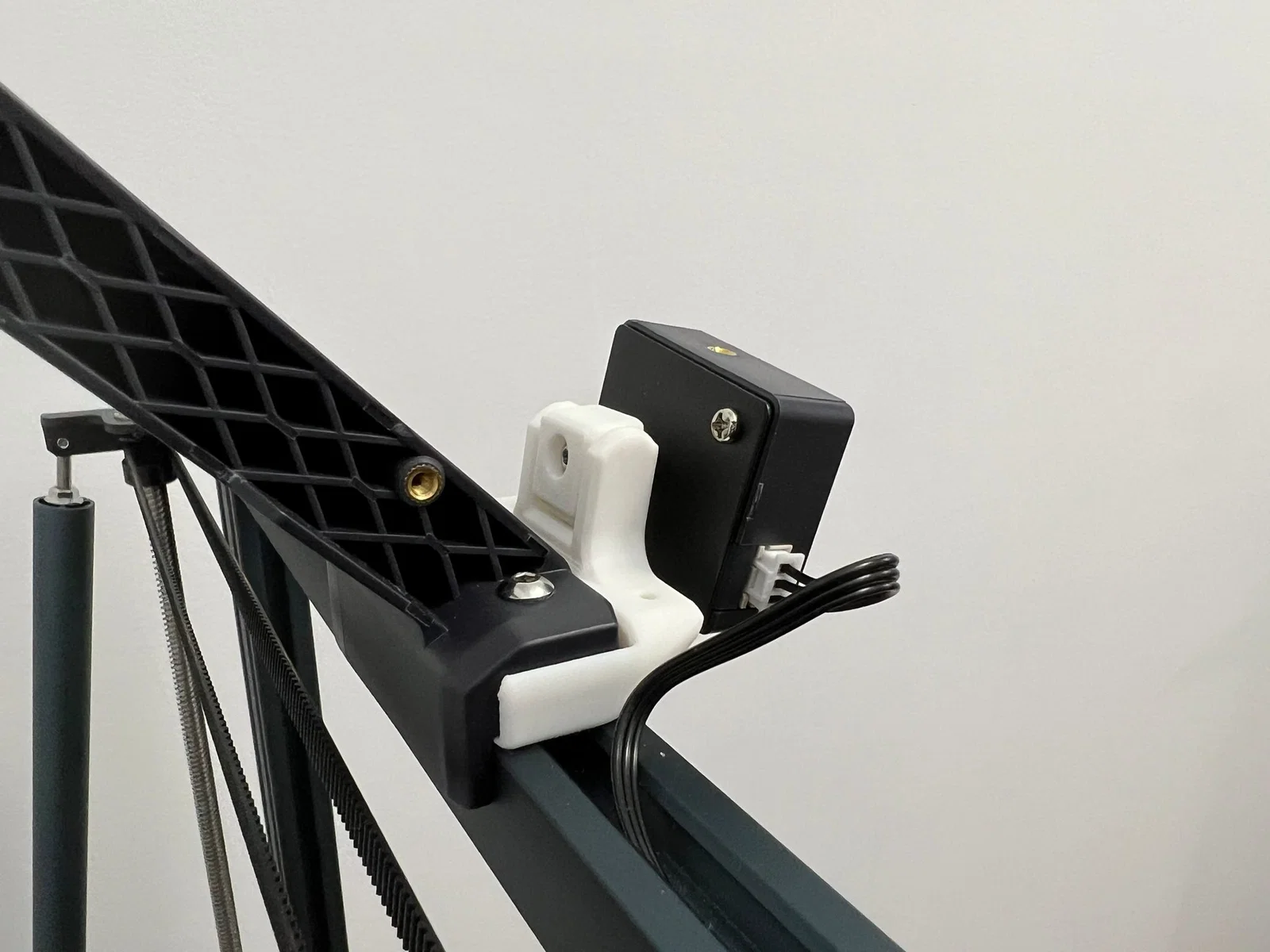

3. Bắt Sensor lên giá đỡ (dùng đúng con ốc đi kèm) trước khi gắn spool holder vào khung máy. Thiết kế này chủ đích dùng lại con ốc theo máy của bạn.
