Thước T-Square 150mm

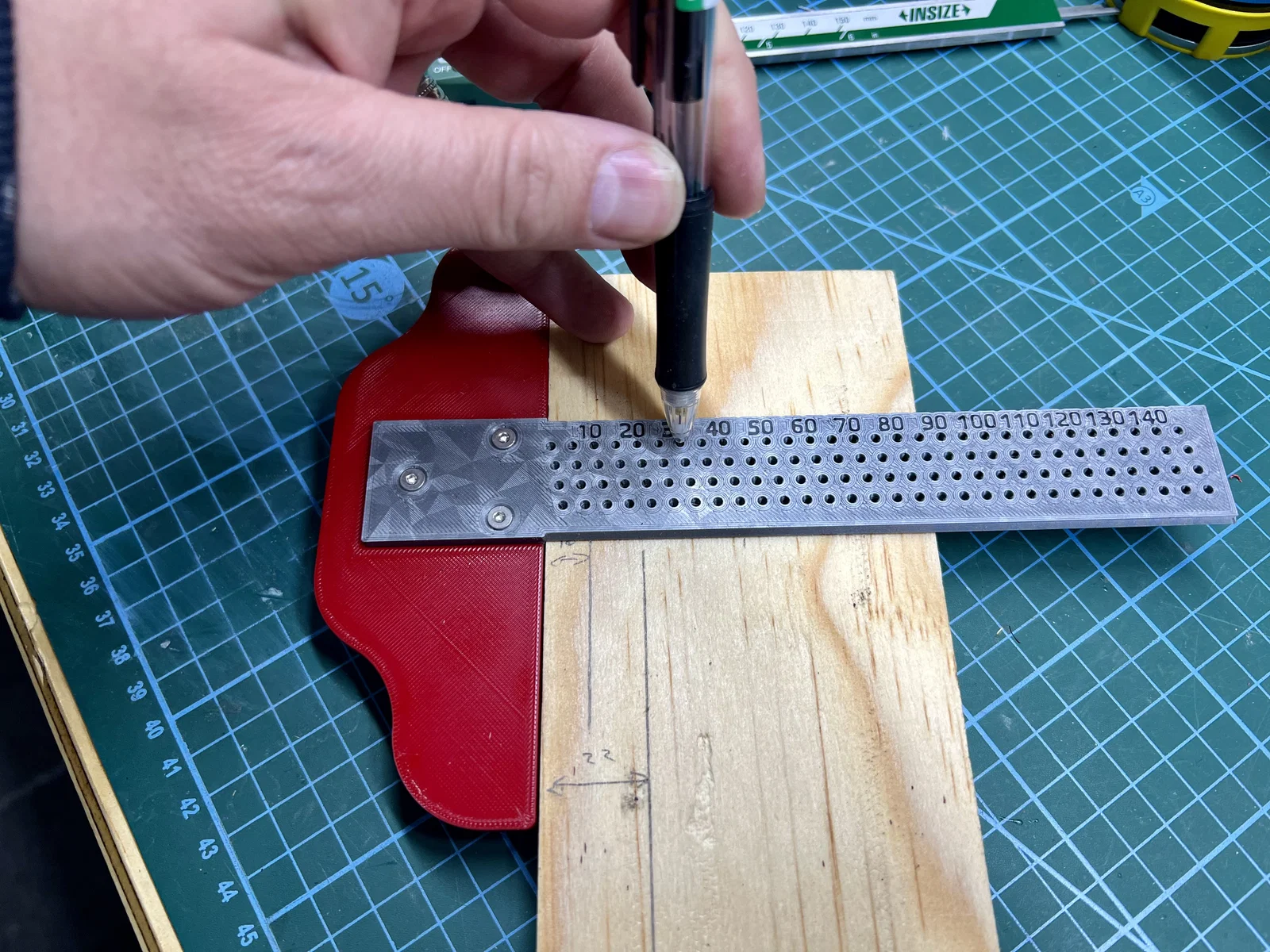

Một cây thước T-Square 150mm nhỏ gọn nhưng cực kỳ tiện để kẻ các đường song song. Các lỗ/khấc được thiết kế để dùng với bút chì kim (clutch pencil) ngòi 0.5mm.

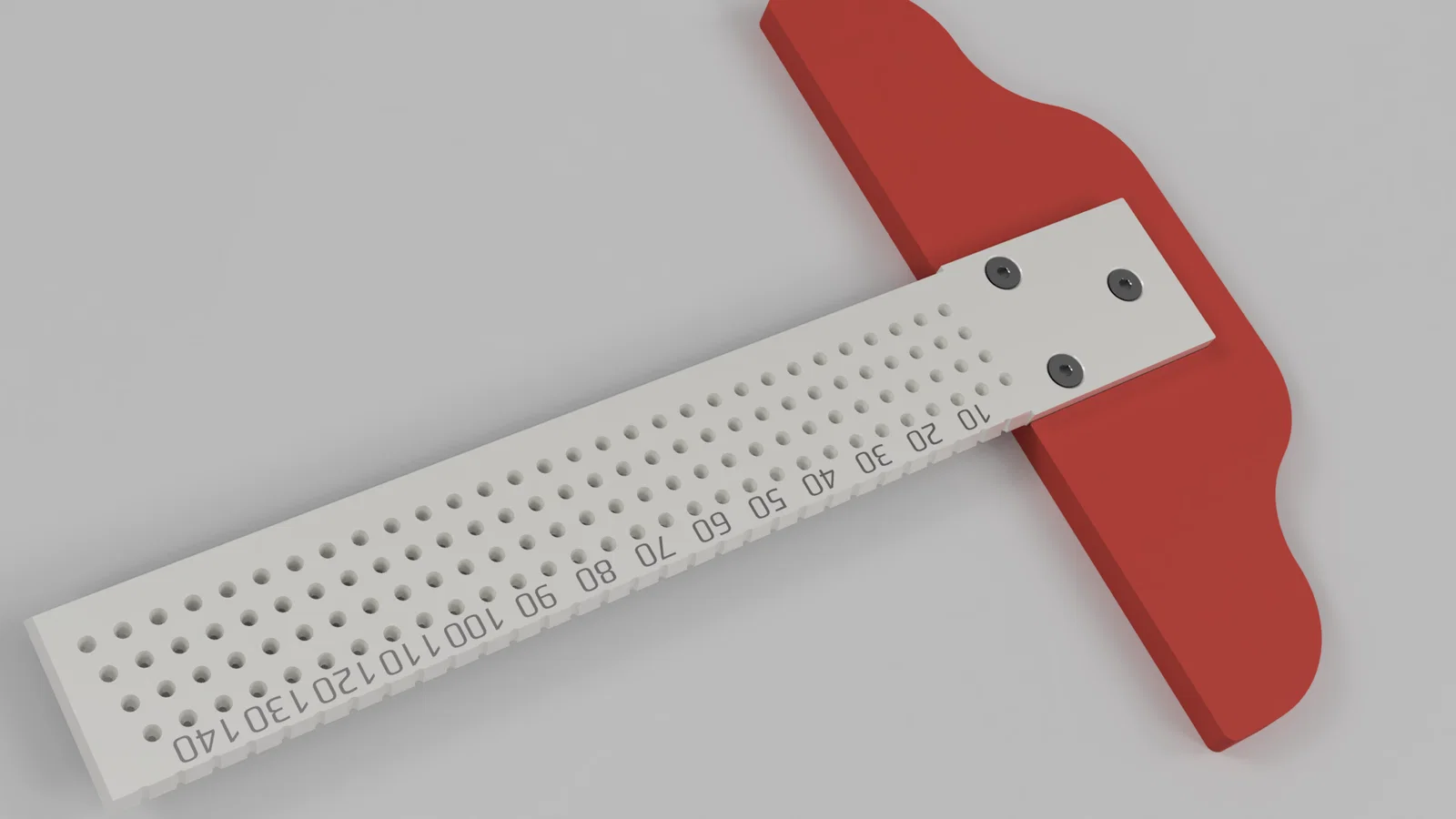

Mình làm thiết kế dạng 2 phần để chắc chắn in không cần support. Hai phần được ghép bằng vít M3x8 flat head cap screw, và phần đế có chỗ trống để gắn đai ốc M3 tiêu chuẩn. Phần đế có một lớp mỏng để đỡ các lỗ—lớp này chỉ dày 0.2mm nên bạn có thể đẩy vít xuyên qua dễ dàng mà gần như không cần dọn dẹp gì.

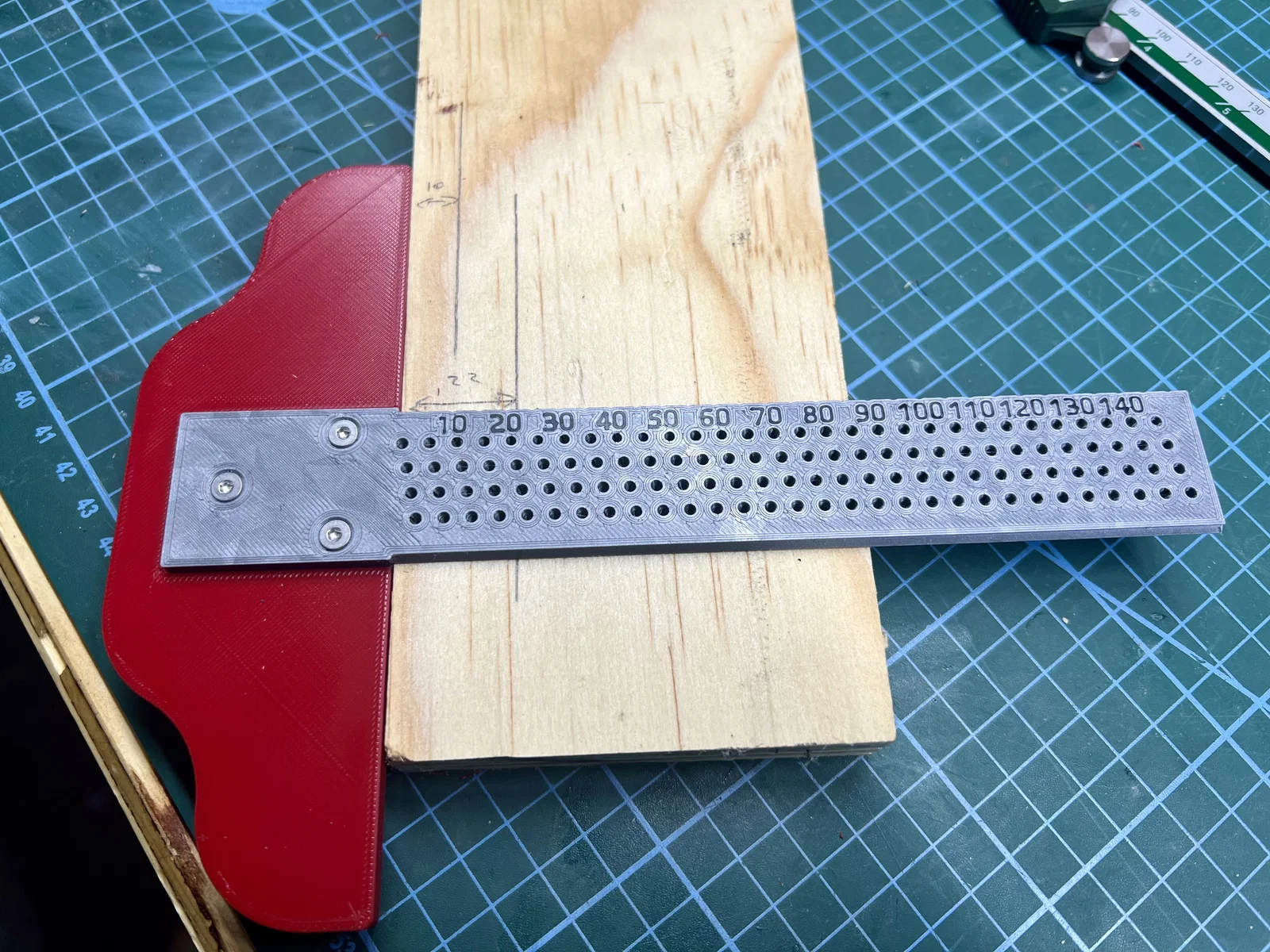

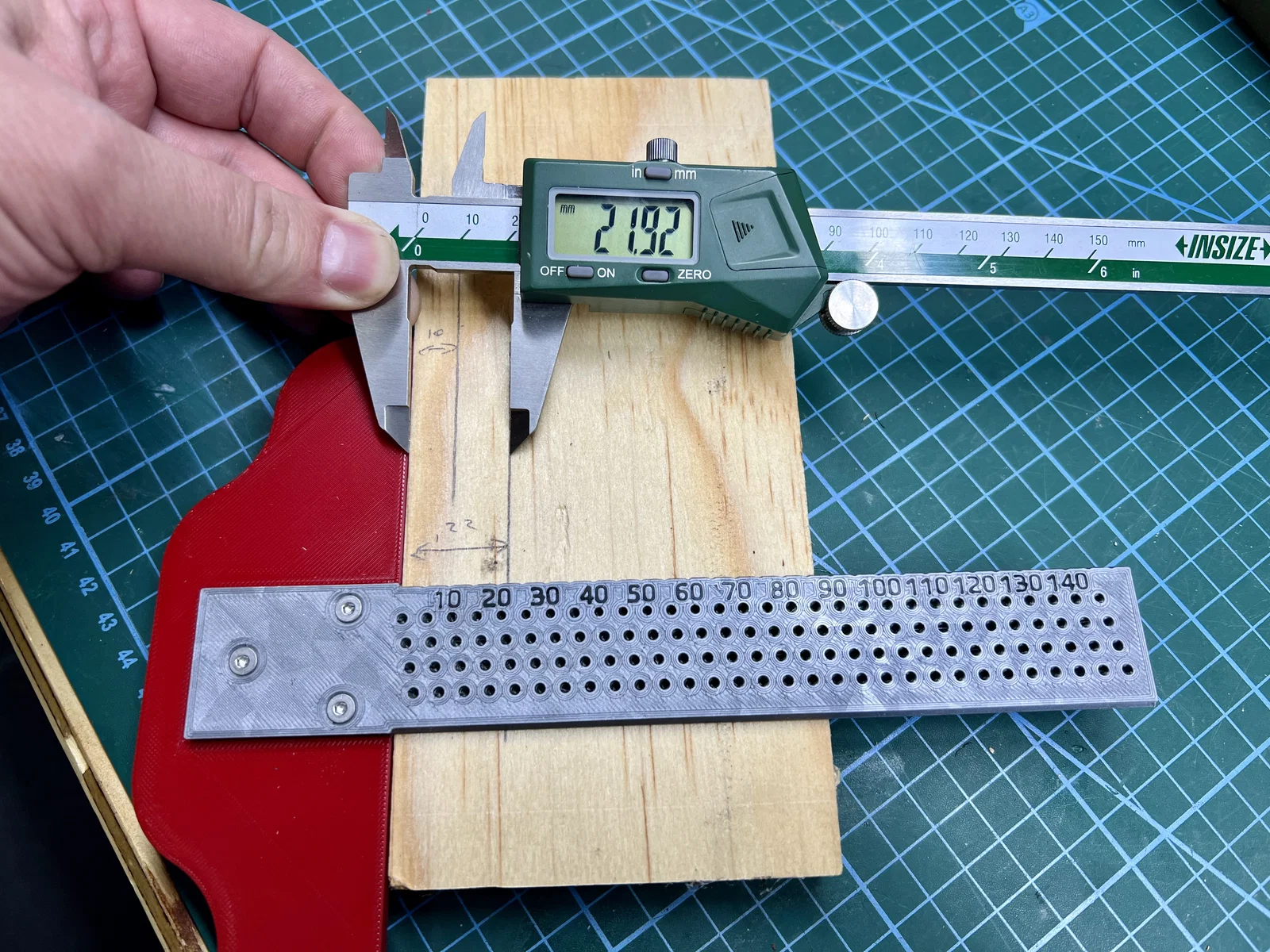

Các khấc cách nhau mỗi 5mm và có vạch/legend mỗi 10mm. Các lỗ được bố trí ở vị trí +1, +2, +3 và +4mm. Như trong hình, độ chính xác dư xài cho mộc/woodworking, và hai phần khít đủ để ra kết quả chuẩn mà không cần phải hiệu chỉnh kiểu calibration gì. Mặt có legend là dạng khắc lõm, còn mặt kia là cạnh thẳng trơn để kẻ đường thẳng góc 90 độ.

Phần thước (ruler) cần lật úp lại để in đúng hướng, và có legend nhiều màu nếu bạn dùng máy in hỗ trợ multi colour. Dĩ nhiên bạn có thể bỏ phần legend nhiều màu, mẫu vẫn in bình thường và vẫn có các khấc đánh số. Thiết lập in tiêu chuẩn: nozzle 0.4mm, layer height 0.2mm. Để chắc hơn, mình gợi ý 3 walls và 25% grid infill.

Chúc bạn in vui!
