Hộp Battery Pod Case (AA & AAA)

Dự án

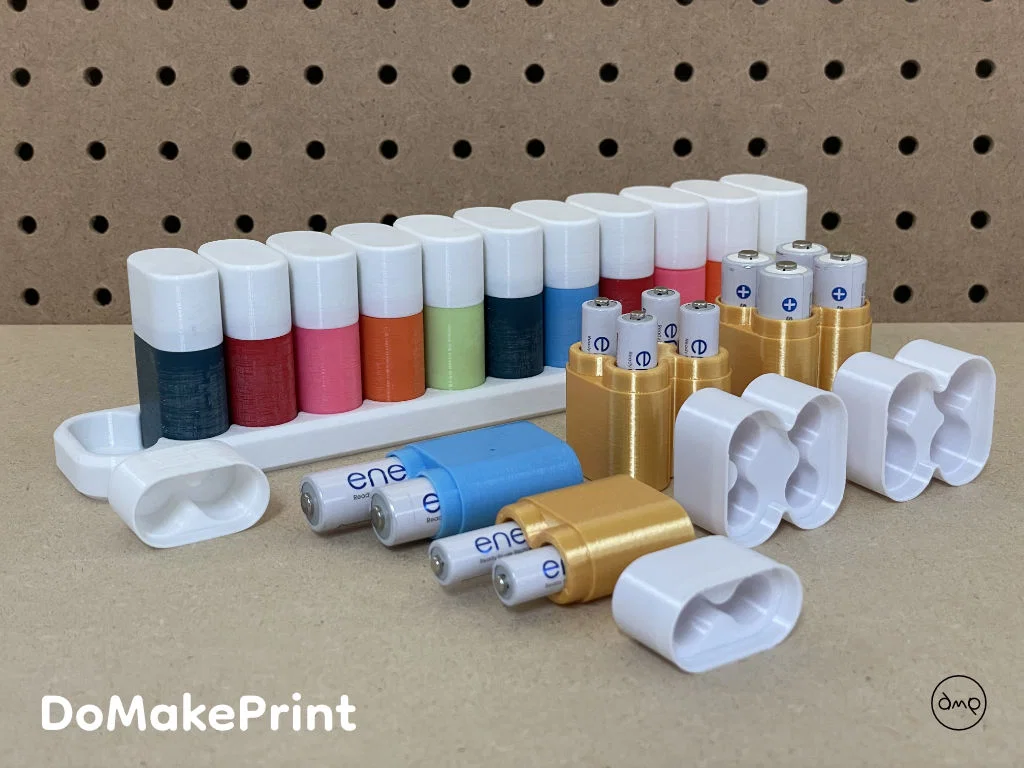

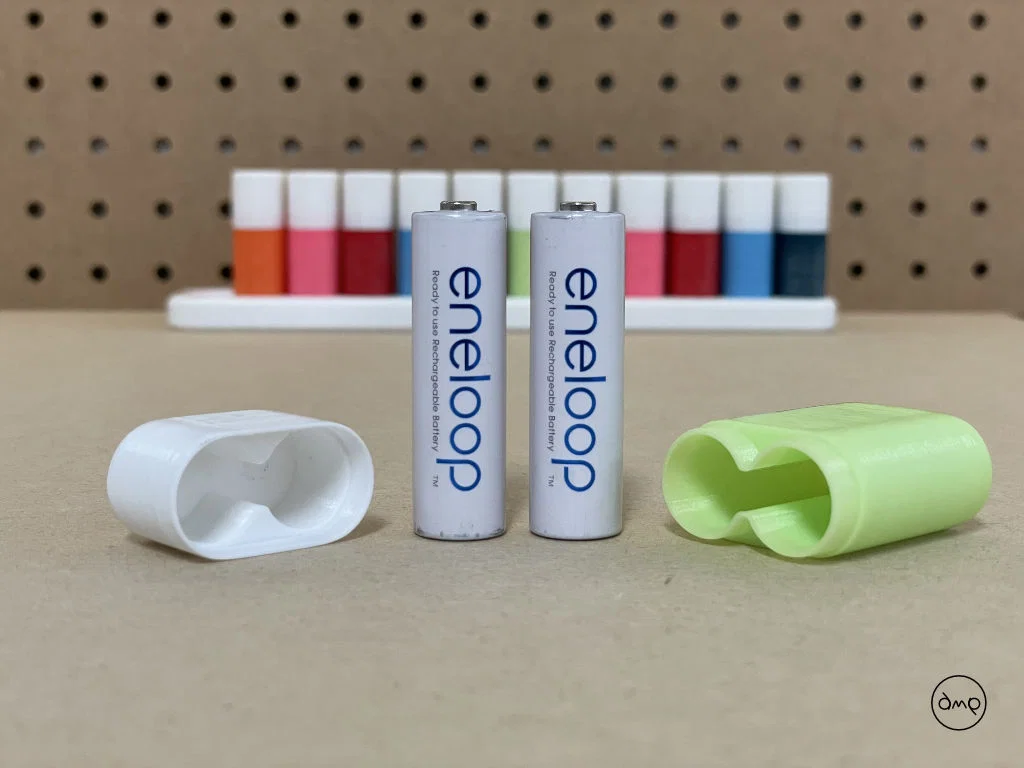

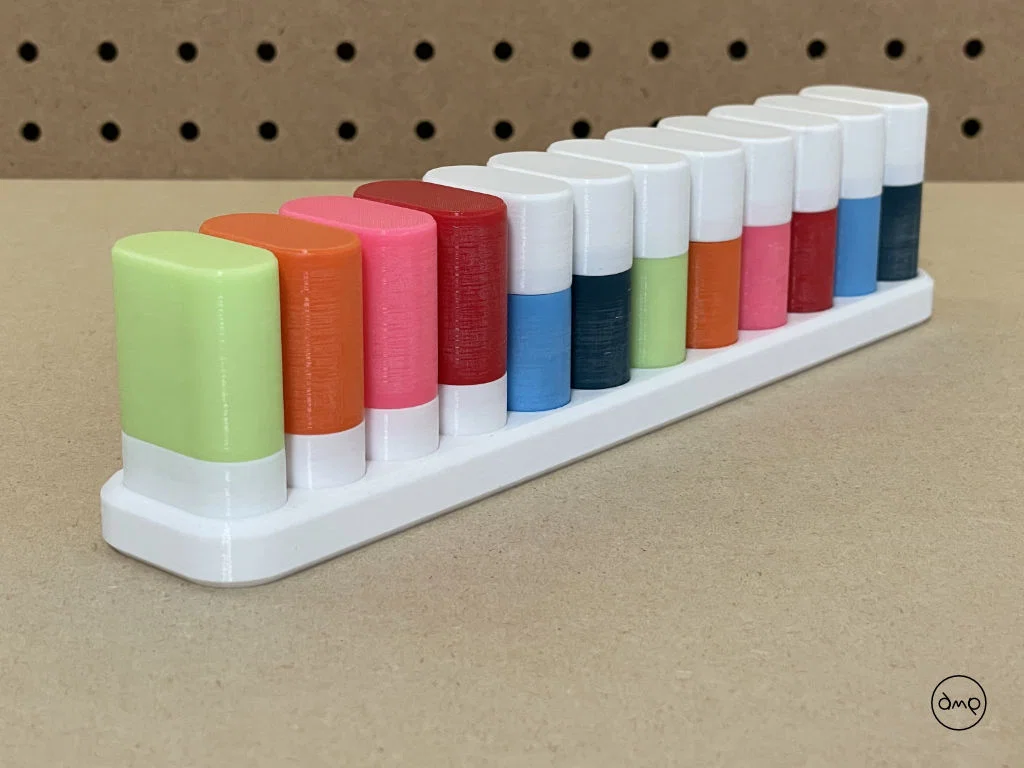

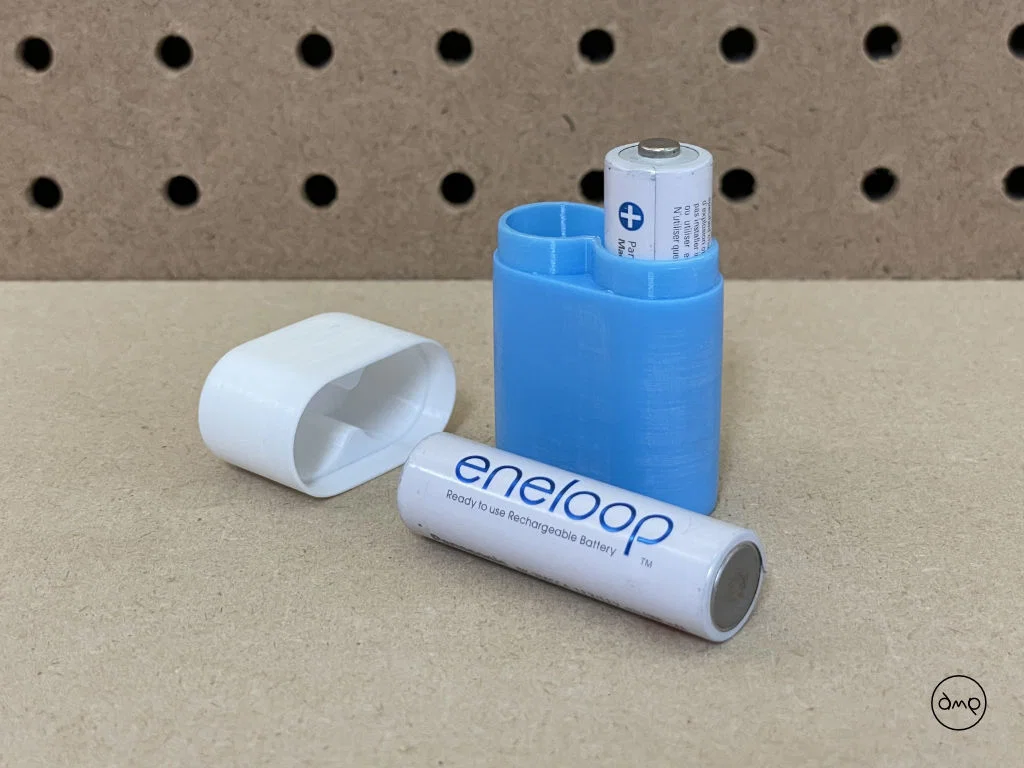

Một giải pháp lưu trữ pin tối giản để quản lý và giữ pin AA theo từng cặp. Thiết kế cho 24 viên pin (12 cặp). Khi pod trống hoặc khi chứa pin đã dùng đang chờ sạc, có thể lật ngược pod lại. Phần nắp (top) của battery pod cố định với phần đáy (bottom) bằng kiểu lắp ép (pressure fit).

*** Cập nhật 2022/10/17 ***

Dựa trên phản hồi của người dùng, mình đã thêm:

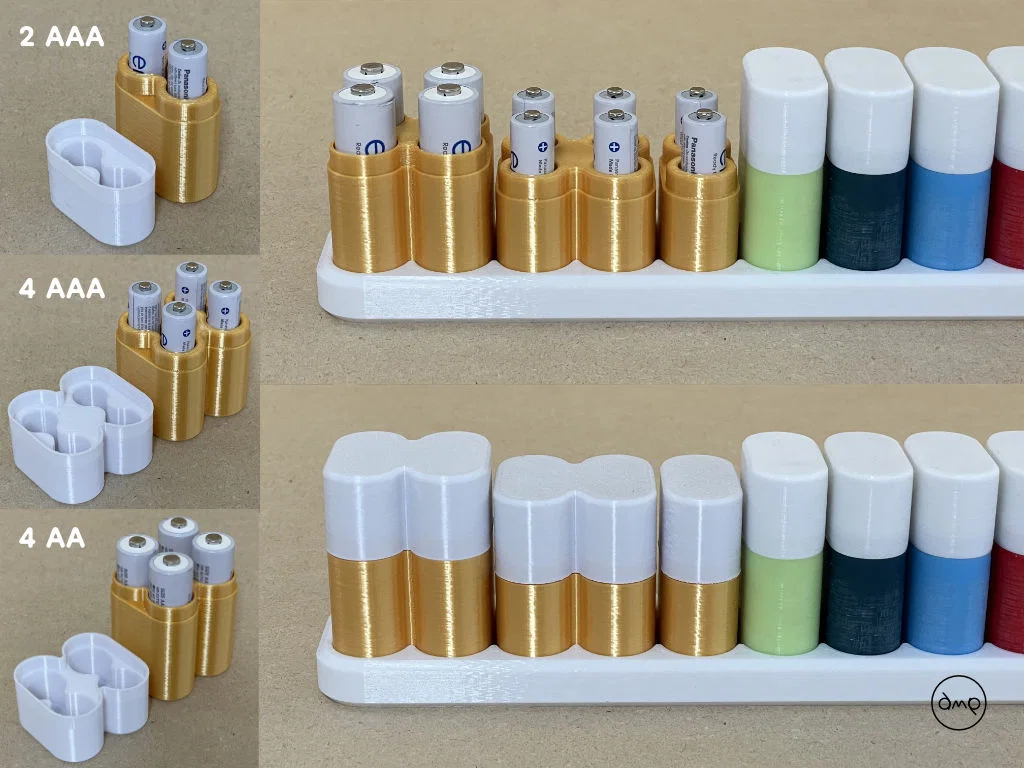

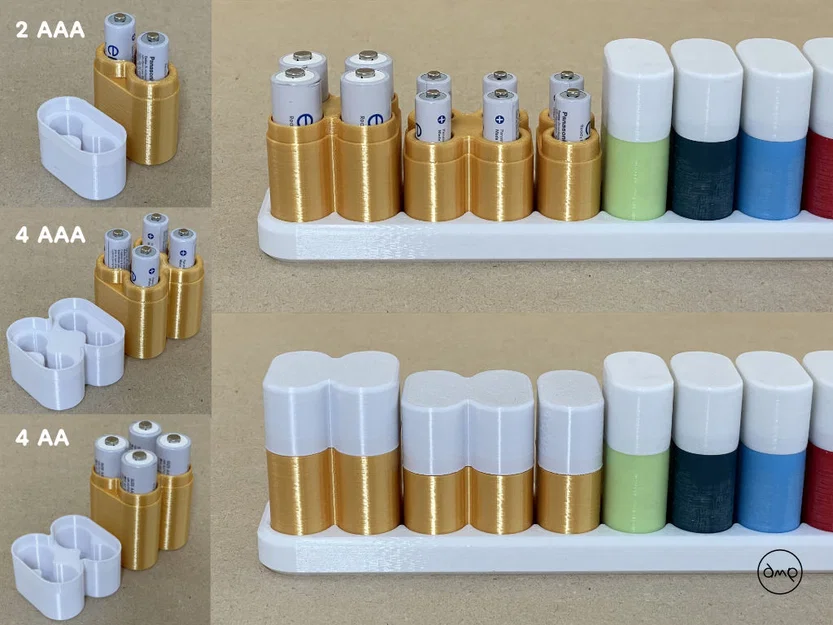

• Pod vừa pin AAA và tương thích với base gốc.
• Pod giữ được bốn viên pin AA hoặc AAA chung một cụm.
• Base nhỏ hơn cho 4 cặp và 8 cặp.

In ấn

Để in cần:

01 x Battery Pod Base

12 x Battery Pod Top

12 x Battery Pod Bottom

File gcode đi kèm cho phần battery pod bottoms được gom theo nhóm 12 cái; tuy nhiên bạn cũng có thể tách ra và in nhiều màu khác nhau như trong hình.

Thời gian in (Ước tính)

Battery Pod Base

(0.4 mm Nozzle, 0.20 mm layer height, 15% Infill): 3 giờ 21 phút.

Battery Pod Bottom X 12

(0.4 mm Nozzle, 0.20 mm layer height, 15% Infill): 9 giờ 45 phút.

Battery Pod Top X 12

(0.4 mm Nozzle, 0.20 mm layer height, 15% Infill): 4 giờ 56 phút.

Cài đặt máy in

Printer: Prusa MK3S

Material Used: AMZ3D (mixed colours)

Temp (Nozzle): 210

Temp (Bed): 60

Nozzle: 0.4 mm

Layer height: 0.20 mm

Supports: No

Fill Density: 15%

Khuyến nghị dùng nozzle 0.4 mm vì một số vách của battery pod có bề rộng 0.80 mm.

File

Battery.Pod.2AA.Bottom.stl

Battery.Pod.2AA.Top.stl

Battery.Pod.2AAA.Bottom.stl

Battery.Pod.2AAA.Top.stl

Battery.Pod.4AA.Bottom.stl

Battery.Pod.4AA.Top.stl

Battery.Pod.4AAA.Bottom.stl

Battery.Pod.4AAA.Top.stl

Battery.Pod.Base.4.Slots.stl

Battery.Pod.Base.8.Slots.stl

Battery.Pod.Base.12.Slots.stl

Hậu xử lý

Các battery pod trong hình đã được chà nhám vừa đủ để sờ mịn tay. Việc này không bắt buộc vì pod vẫn nên lắp vừa base như bình thường.

Tương thích

Mới chỉ test với pin Eneloop, nhưng chắc cũng dùng được với các hãng khác.
