Taser điện DIY đơn giản (Simple DIY Electric taser)

BOM:

1. Module tạo điện áp cao (high voltage) https://microohm-eg.com/product/400kv-step-up-power-module/

2. Module sạc / bảo vệ USB type-c https://microohm-eg.com/product/tp4056-18650-3-7v-4-2v-battery-charging-module-with-integrated-dc-boost-converter-module-ty/

3. Khay pin 18650 https://microohm-eg.com/product/18650-battery-case-holder-1-cells/

4. Công tắc an toàn DPST https://microohm-eg.com/product/dpst-rocker-switch-small-w-red-led-6a-250v-kcd1-104/

5. Nút nhấn cò (trigger) https://microohm-eg.com/product/red-push-button-switch-12mm-circular-small-size-2-pins-p21/

6. Bạn cũng cần 1 viên pin Li-ion 18650 có dòng xả tốt vì module high voltage sẽ kéo khoảng 2–3A. Mình khuyên dùng Camelion icr18650. Có thể tìm trên Amazon giá 150EGP: Camelion lithium-ion rechargeable batteries 3.7 volts 1 pieces - icr18650f https://amzn.eu/d/bXDrNv2

7. 2x ốc + tán 10mm để làm điện cực.

8. 4x vít M3x6.

9. 2x cos tròn (ring wire terminal) 10mm.

Hướng dẫn in:

• In bằng PETG để tăng khả năng chịu va đập.
• Layer height 0.2mm
• Không cần support
• Infill đặc (solid)

Hướng dẫn lắp ráp:

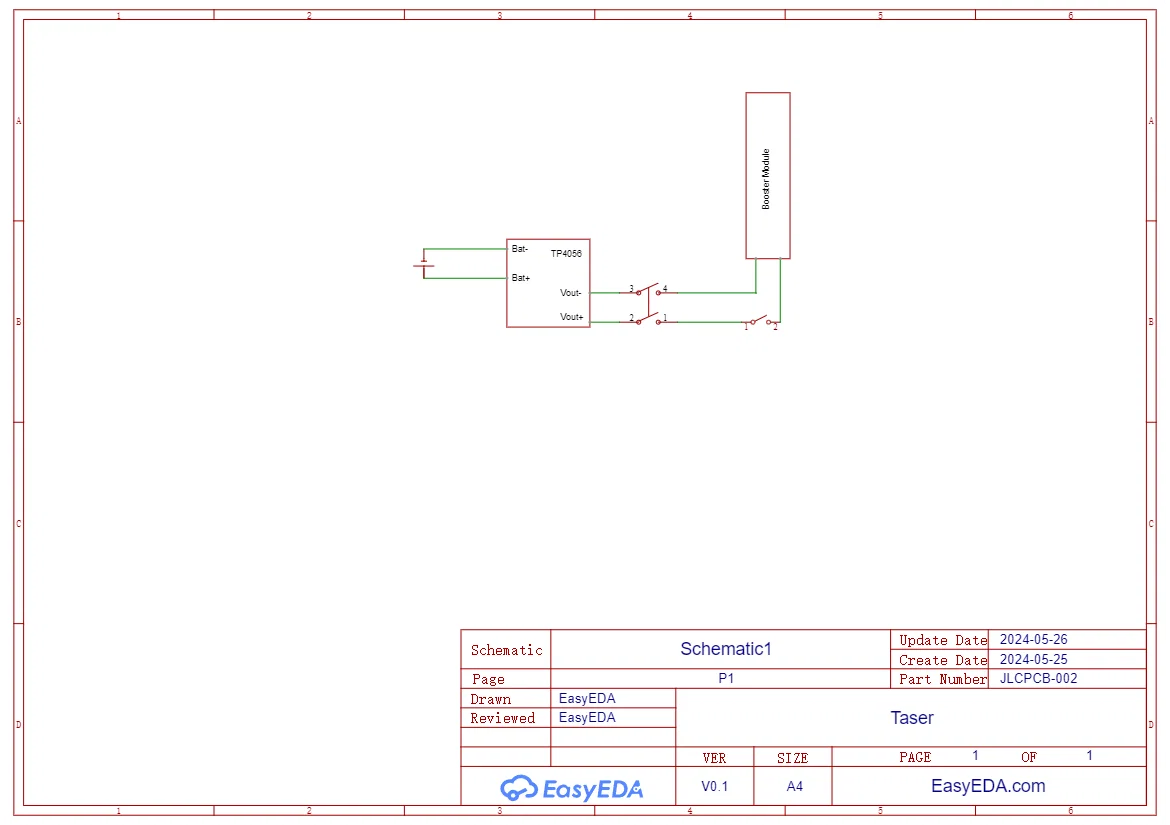

1. Đi dây từ khay pin sang module sạc TP4056 theo sơ đồ như trong hình.
2. Chỉnh biến trở (potentiometer) trên TP4056 bằng tua-vít để điện áp đầu ra đúng 6V.
3. Dùng băng keo 2 mặt để gắn TP4056 vào trong vỏ.

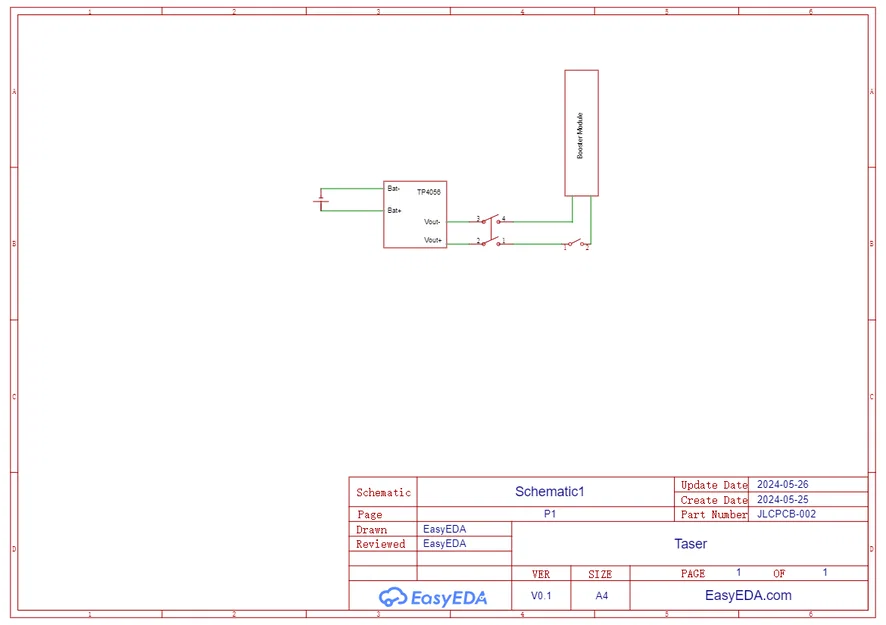

4. Đi dây cả hai đầu ra của TP4056 sang công tắc DPST theo sơ đồ. Dùng chức năng đo thông mạch (continuity) trên đồng hồ để xác định đúng chân trước khi hàn. (Nhớ luồn toàn bộ dây qua lỗ công tắc trước khi hàn)
5. Nối đầu ra dương của DPST vào nút nhấn momentary.
6. Nối đầu ra âm của DPST vào module high voltage.
7. Nối chân còn lại của nút nhấn momentary vào dây dương của module high voltage.
8. Gắn mỗi cos tròn 10mm vào đầu ra của module high voltage.
9. Luồn cos tròn vào ốc 10mm.
10. Gắn cả hai ốc 10mm vào vỏ.
11. Siết chặt hai con ốc bằng tán 10mm. Dán thêm băng keo điện che đầu ốc phía trong vỏ để tăng cách điện.
12. Bắt khay pin vào trong vỏ bằng 1 vít M3x6.
13. Bấm công tắc DPST vào đúng vị trí.
14. Lắp nút cò momentary vào nắp và siết lại bằng ê-cu đi kèm.
15. Dùng băng keo 2 mặt để dán module high voltage lên nắp.
16. Gắn nắp lại bằng 3 vít M3x6.

Hướng dẫn test/an toàn:

• Đảm bảo khoảng cách giữa ốc và tán đúng y như hình.
• Không dùng cho trẻ em, động vật, người lớn tuổi hoặc người có bệnh tim.
• Cẩn thận khi làm việc với điện áp cao. Luôn mang đồ bảo hộ và đảm bảo bàn làm việc không có thiết bị điện tử nhạy cảm vì điện áp cao có thể làm hư.

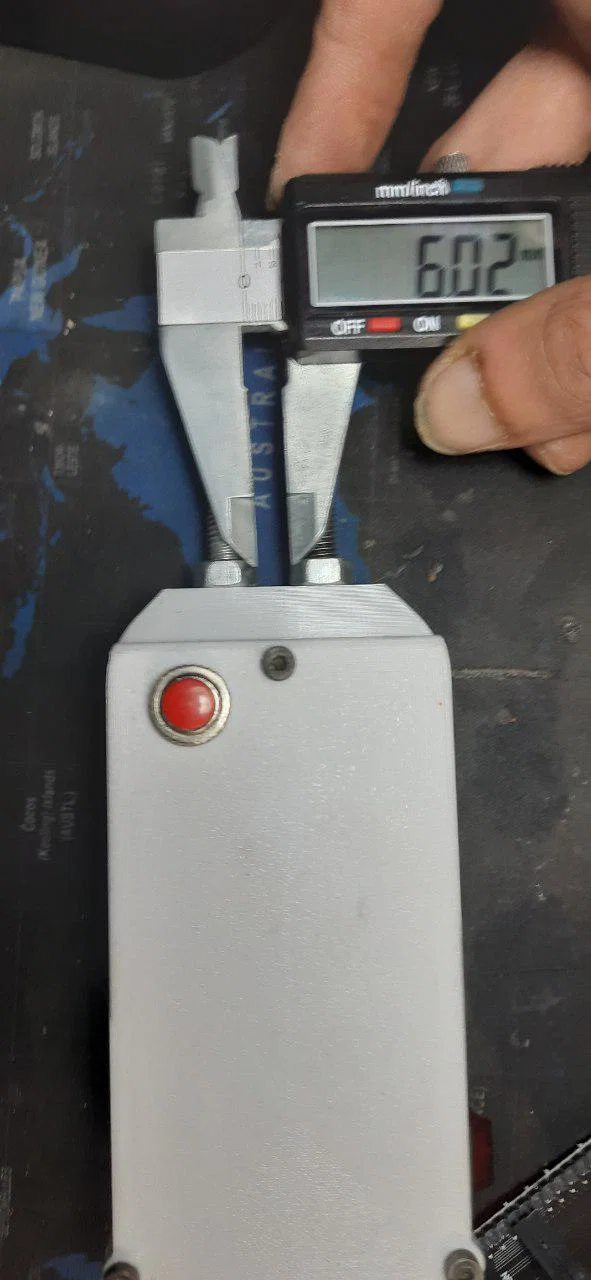

• Khi test, tia lửa phải nhảy qua khoảng cách 6mm giữa hai tán.

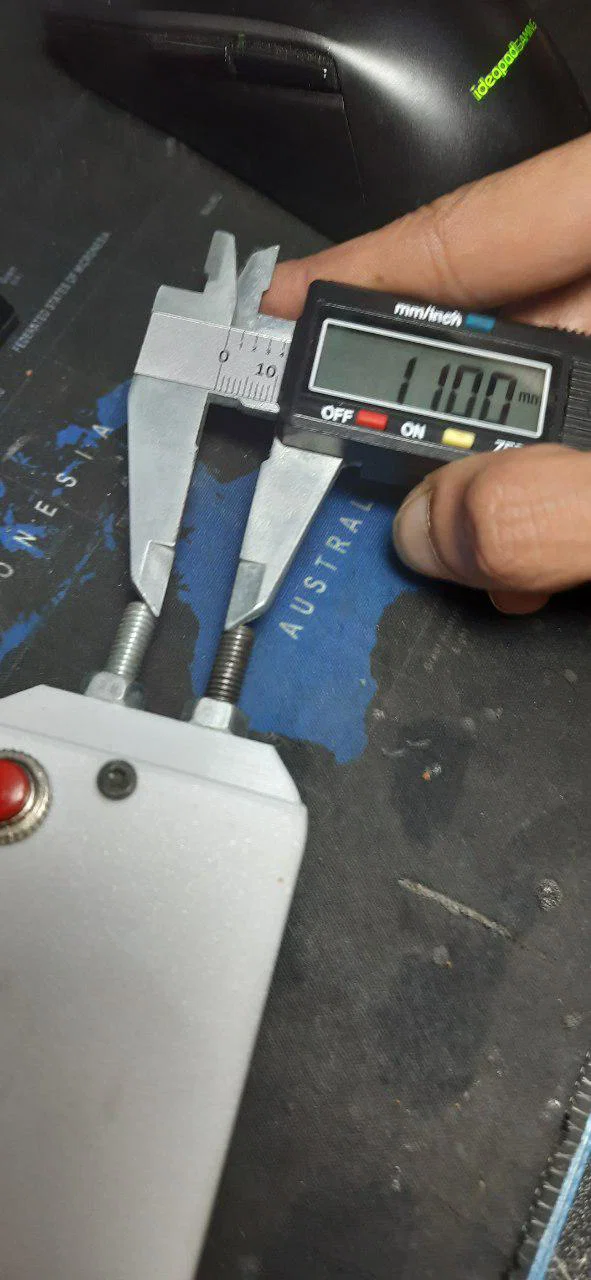

• Khi hai điện cực chạm vào bề mặt dẫn điện/da người, tia lửa sẽ nhảy qua bề mặt đó với khoảng cách 11mm giữa hai điện cực.
• Để xa trẻ em. Nếu cất lâu ngày thì tháo pin ra. Luôn tắt công tắc an toàn khi không sử dụng.

Thông báo pháp lý:

Tác giả mẫu này không chịu trách nhiệm cho việc sử dụng sai mục đích đối với món đồ nguy hiểm này. Hướng dẫn chỉ nhằm mục đích giáo dục. Bạn nên kiểm tra luật và quy định tại địa phương trước khi làm dự án này. Ở nơi tôi sống thì chưa bị cấm, nhưng ở nhiều quốc gia việc mang theo taser là phạm luật . .

Hãy sử dụng có trách nhiệm !!!
