Hộp đựng pin AA (AA Battery Box)

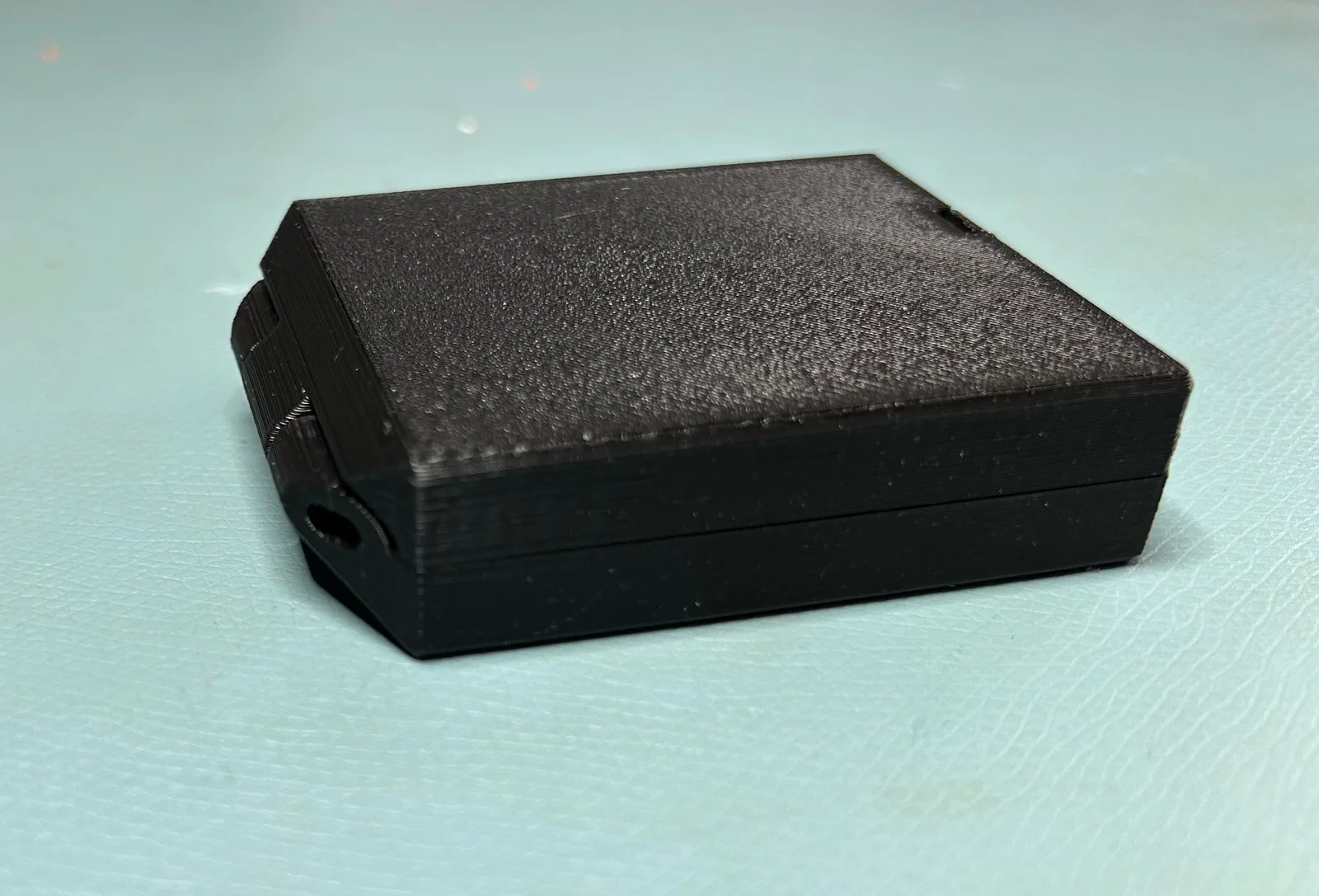

Hộp dạng clamshell đựng gọn 4 viên pin AA. Thiết kế không in 100% vì dùng chốt thép 3x30mm làm bản lề để đóng mở mượt hơn. Khuyến nghị in PETG (PLA dễ gãy ở ngàm gài), layer height 0.2mm.
Mô tả

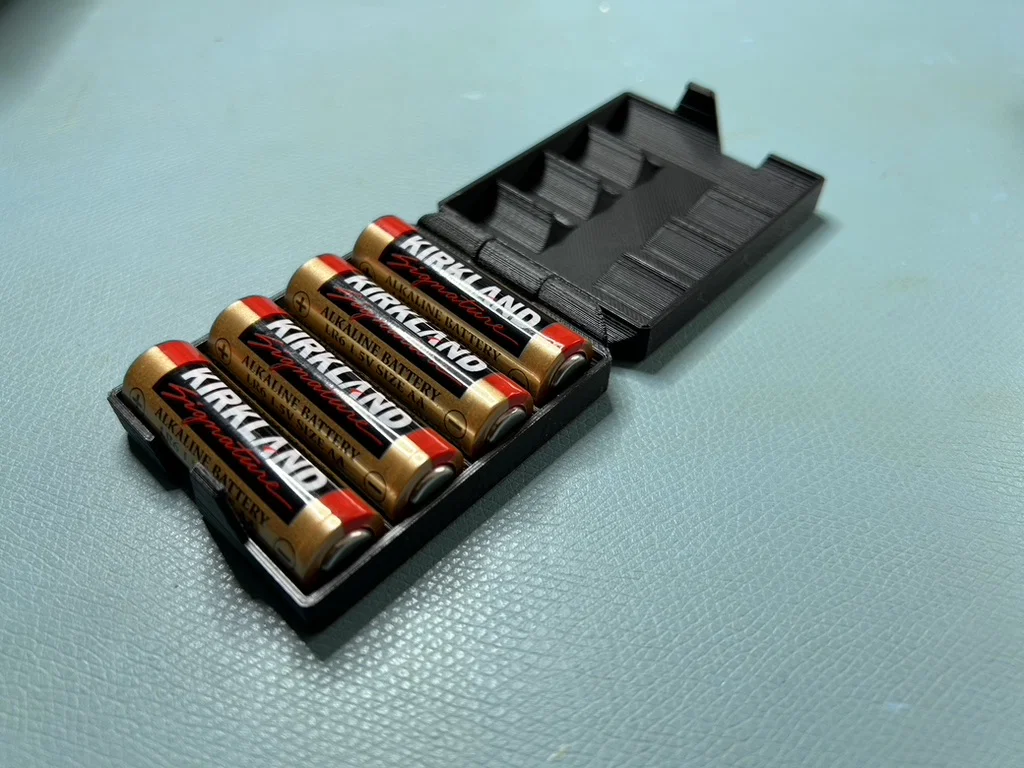

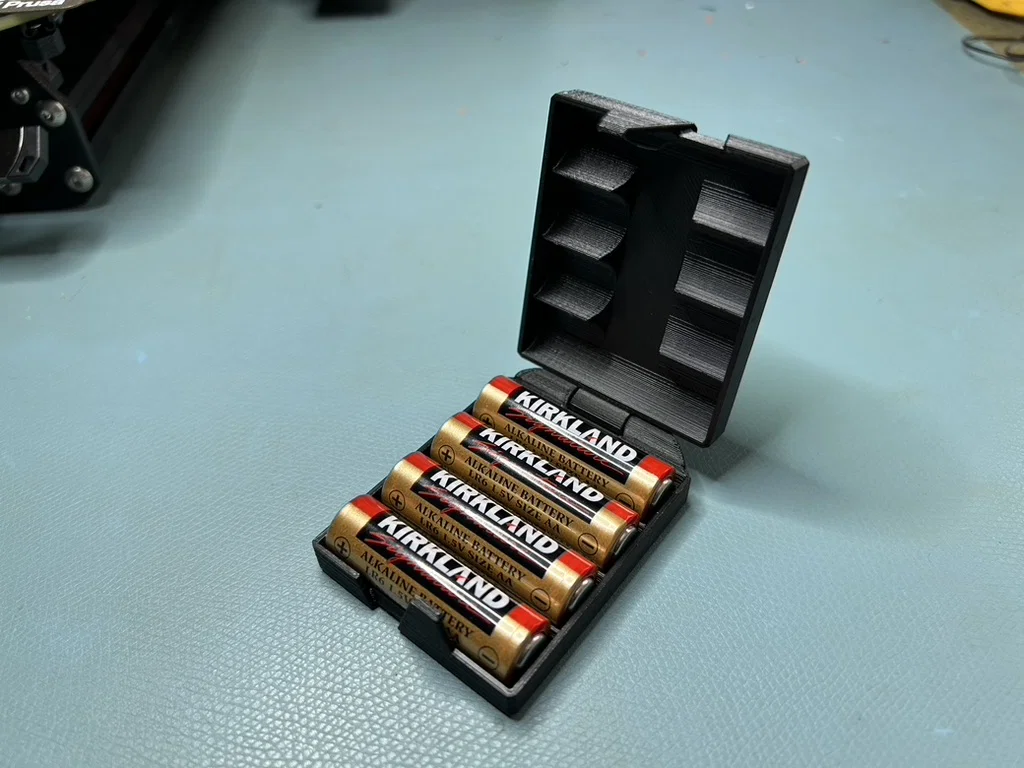

Hộp này đựng được bốn viên pin AA. Chỉ vậy thôi.
Mẫu này không phải in 100%; nó dùng một cây chốt/dowel rod bằng thép làm bản lề. Nhờ vậy bản lề hoạt động rất ổn, nhưng sẽ tăng chi phí và hơi lỉnh kỉnh hơn khi làm.
Mình dựng mẫu bằng Fusion 360, lấy cảm hứng từ thiết kế của mslo321. Mình đã đính kèm file model: .f3d cho Fusion360 và .STEP cho các phần mềm CAD khác.
Linh kiện cần có
1 chốt dowel 3x30mm
https://www.amazon.com/uxcell-Stainless-Cylindrical-Support-Elements/dp/B07YKZJB6Z/
Hướng dẫn in

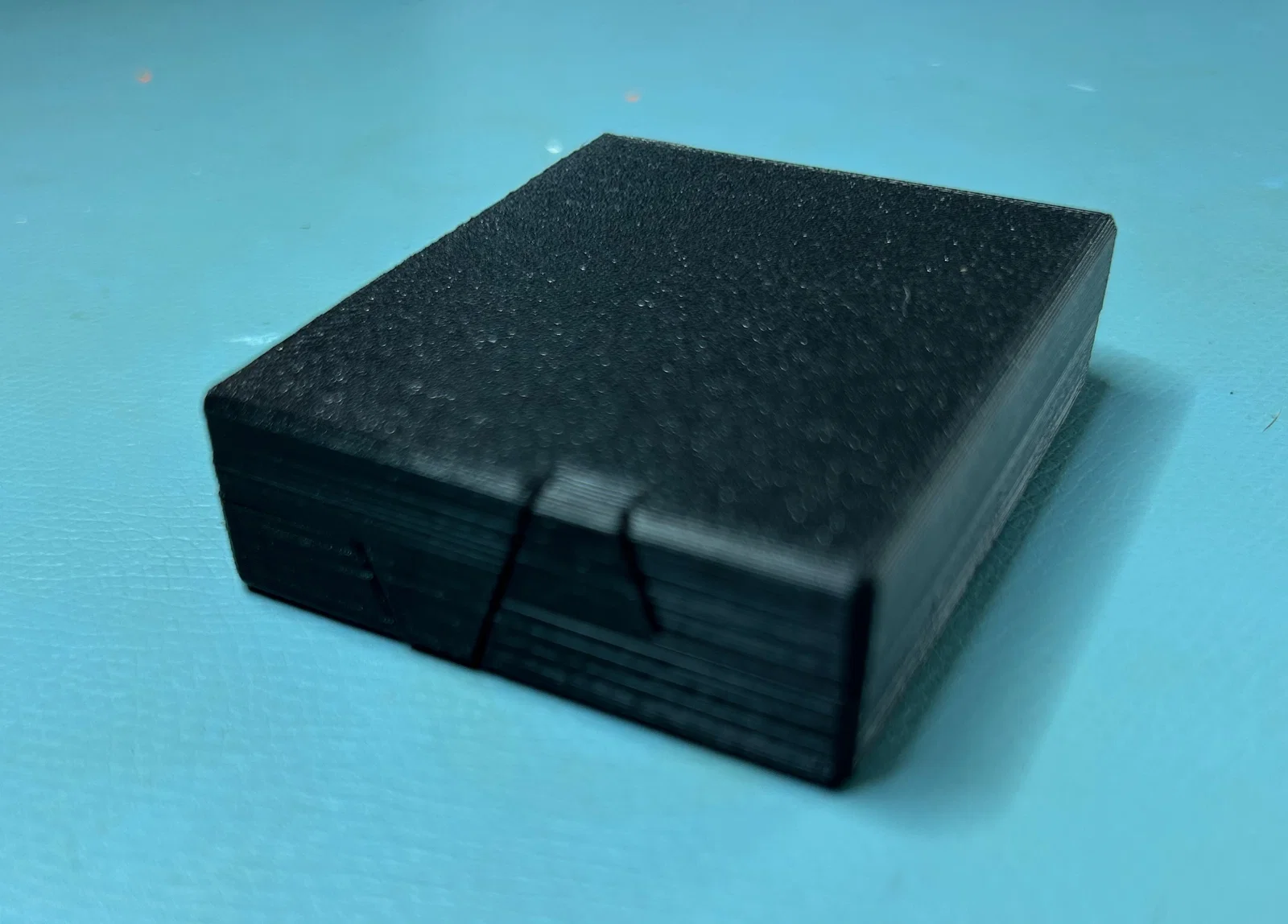

Dùng PETG. PLA giòn quá, phần ngàm gài sẽ gãy sau vài lần sử dụng. Dùng layer height 0.2mm. Lỗ bản lề được tối ưu cho layer height 0.2mm. Các thiết lập mặc định cho perimeters và infill là ổn.
Trong PrusaSlicer, bạn có thể dập nổi chữ hoặc logo lên bề mặt trên/dưới nếu muốn. Chữ viết tắt của bạn, Konami code, một bài thơ vui…
