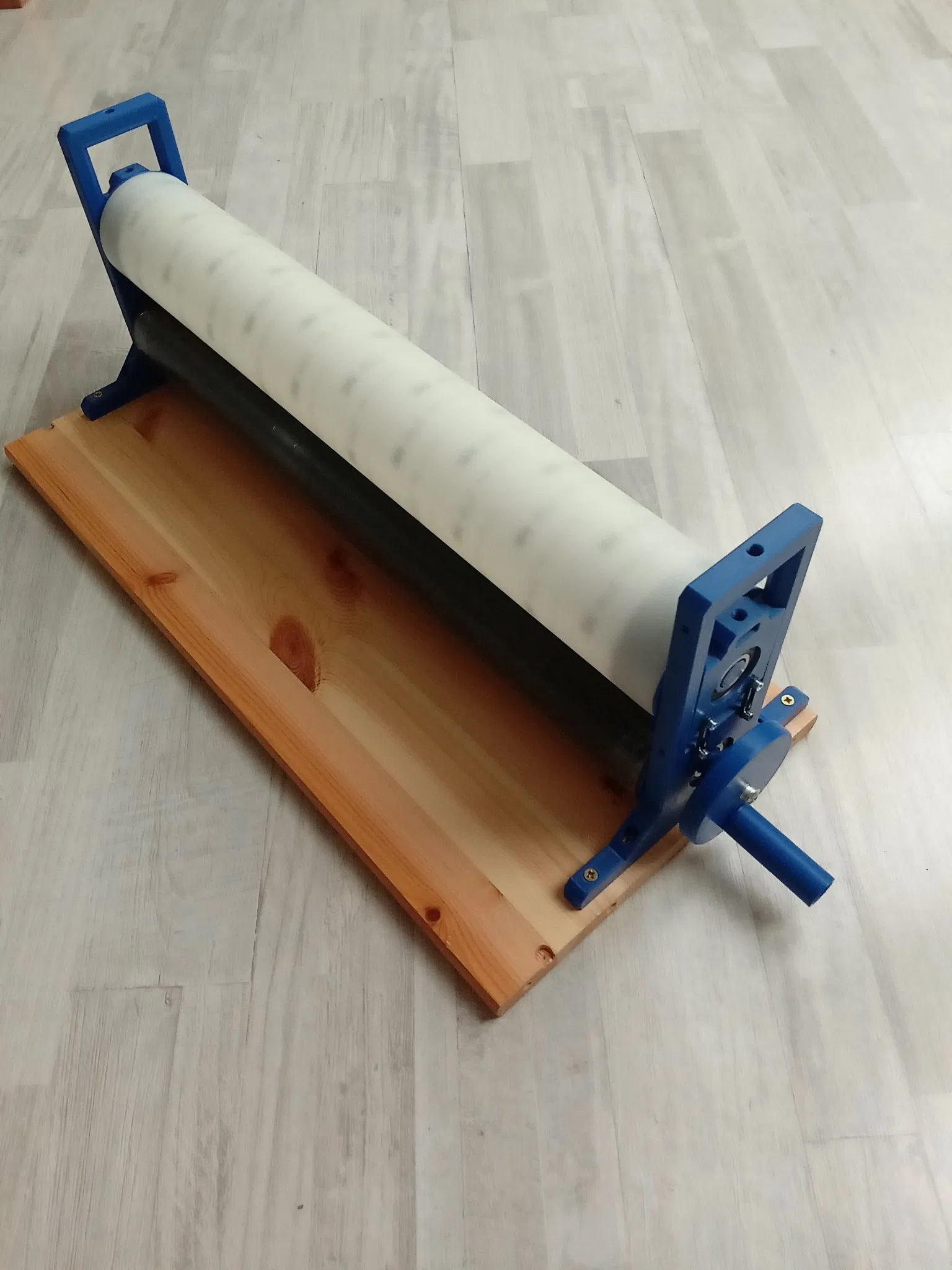

Máy cán nhựa tự chế dựa trên mô hình Makers Mashup

Máy laminator này dựa trên mô hình Makers Mashup, nhưng được làm từ đầu xem: https://www.youtube.com/watch?v=UfSaZ_dAfy4

Tôi sử dụng nó để laminate nhãn dán, nhưng có thể được sử dụng để laminate biển báo hoặc tương tự.

Mô hình sử dụng 4 cái vòng bi 6203 2RS, và 1 cái vòng bi 625 2Z cho tay quay, các chèn nhiệt M3 và M5, với phần cứng tương ứng. Thêm vào đó, con lăn dưới được bọc bằng băng dính foam tự dính để có độ bám.

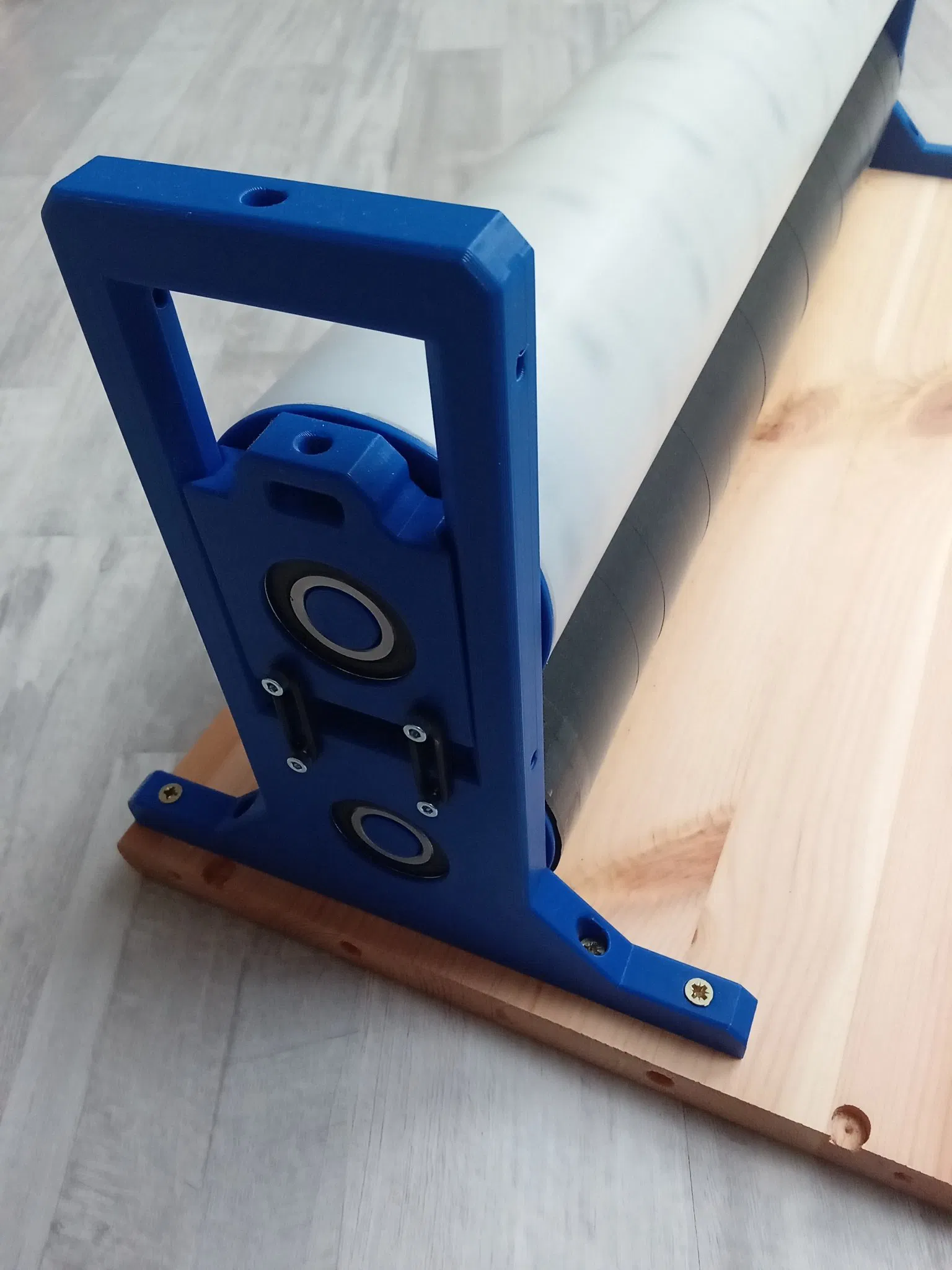

Tôi vừa tìm thấy một số ống phế liệu tại nơi làm việc của tôi với đường kính trong 77mm, cắt theo chiều dài và phần còn lại được in 3D.

Các lỗ ở hai bên của giá đỡ là để chèn nhiệt M3, được thiết kế để có thể mở rộng như một giá đỡ cuộn.

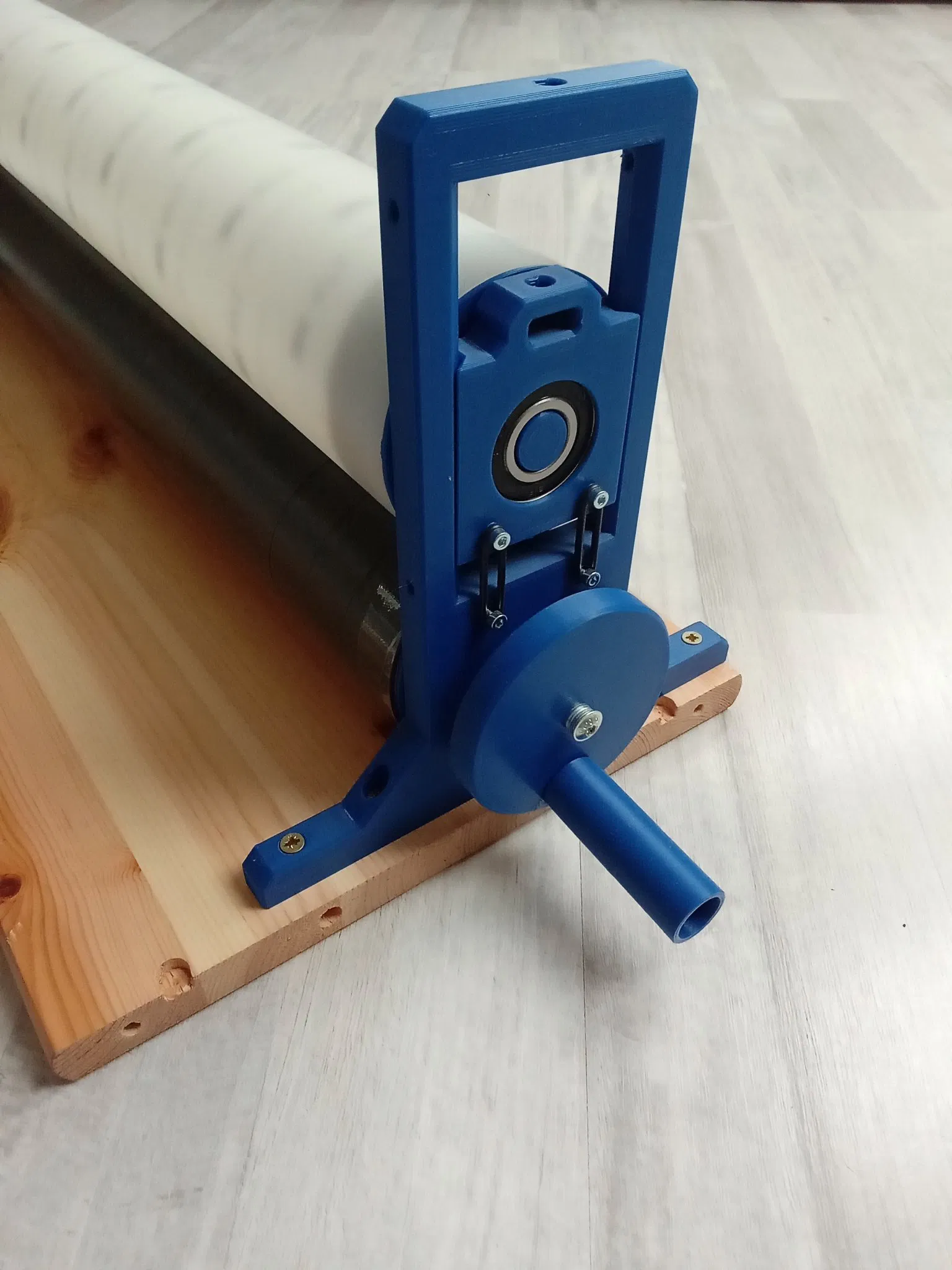

Lỗ ở trên cùng của giá đỡ được thiết kế cho các chèn nhiệt M5 để có thể lắp đặt một số vít căng trong trường hợp bạn cần thêm lực ngoài các vòng O. Lắp đặt đai ốc M5 tự khóa vào phần chuyển động của giá đỡ (nên quay).

Tệp STEP và F360 được bao gồm để dễ dàng remix.

In từ eSun PLA+
