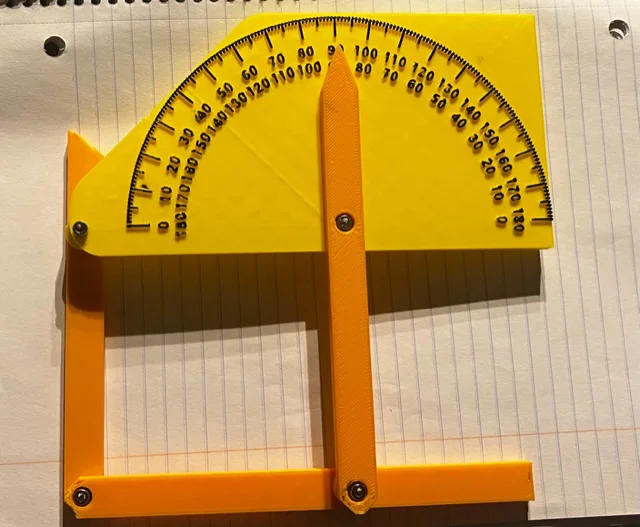

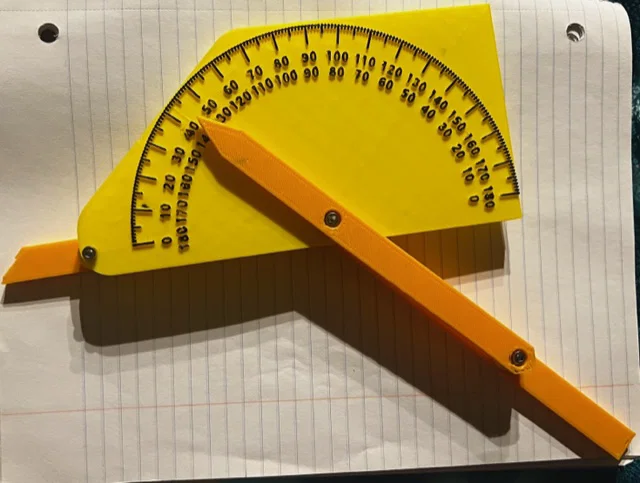

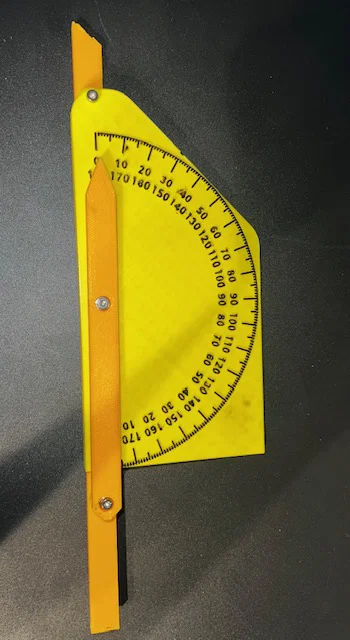

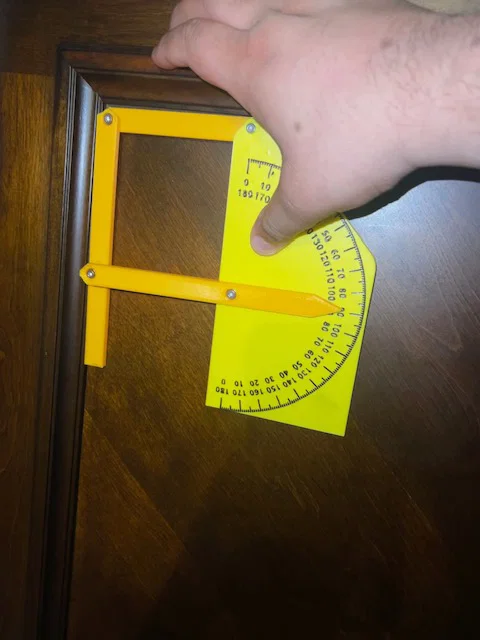

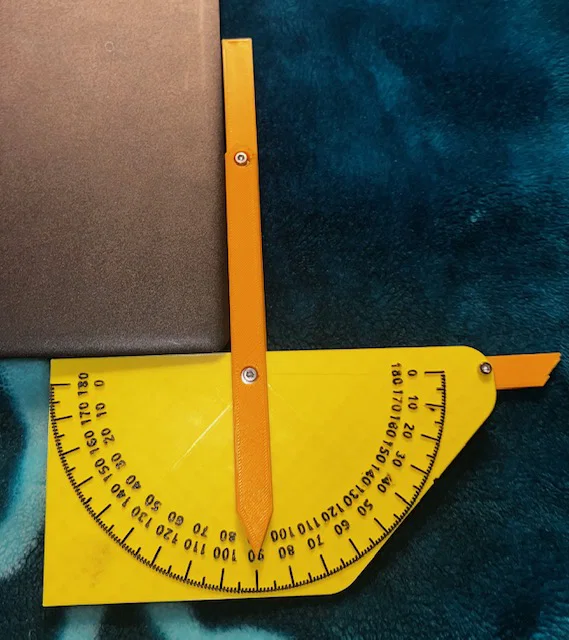

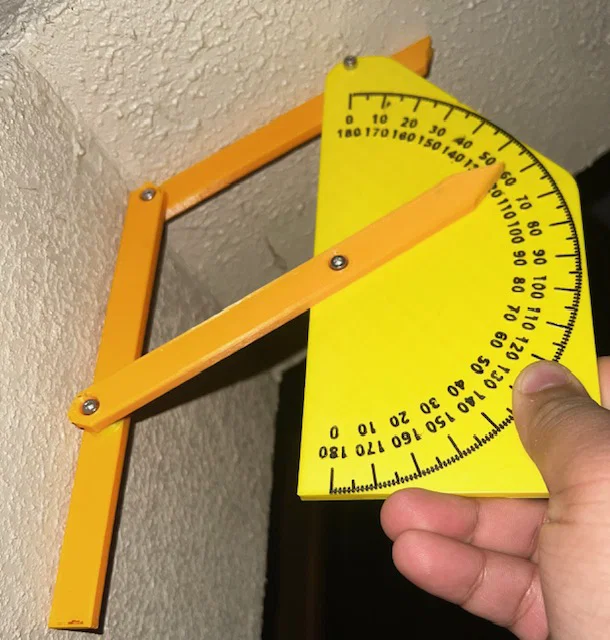

Angle Finder – Thước đo góc

Lắp ráp

Lắp đai ốc vào các lỗ lục giác
Lấy tay chỉ (pointing arm), đặt một washer vào phần hõm gần đầu chỉ
Gắn tay chỉ vào thước đo góc (protractor) bằng cách luồn một vít M3 x 8mm vào lỗ vừa đặt washer và siết chặt.
Lấy thêm một washer đặt vào lỗ phía dưới của tay chỉ. Luồn một vít M3 x 16mm, rồi lấy một spacer và canh spacer thẳng theo vít. Giờ lấy tay ngang (horizontal arm) và vặn vào, để mặt vuông quay sang phải, canh lỗ rồi siết chặt.
Đặt một washer vào phần hõm ở mặt có vát (chamfered side) và luồn một vít M3 x 8mm.
Canh lỗ dưới của tay trái (left arm) rồi siết chặt.
Luồn một vít M3 x 16mm vào lỗ bên trái của thước đo góc (protractor), lấy thêm một spacer và canh spacer theo vít.
Canh lỗ phía trên rồi siết chặt.

Các chi tiết in (Printed parts)

x 1 thước đo góc (protractor)
x 1 tay chỉ (pointing arm)
× 1 tay ngang (horizontal arm)
× 1 tay trái (left arm)
× 2 spacer

Phần cứng (Hardware)

×2 vít M3 × 8mm
×2 vít M3 x 16mm
×4 đai ốc M3
×3 washer M3
