Adapter pin Parkside cho máy cắt cỏ Kärcher (Parkside battery adapter for Kärcher weedwacker)

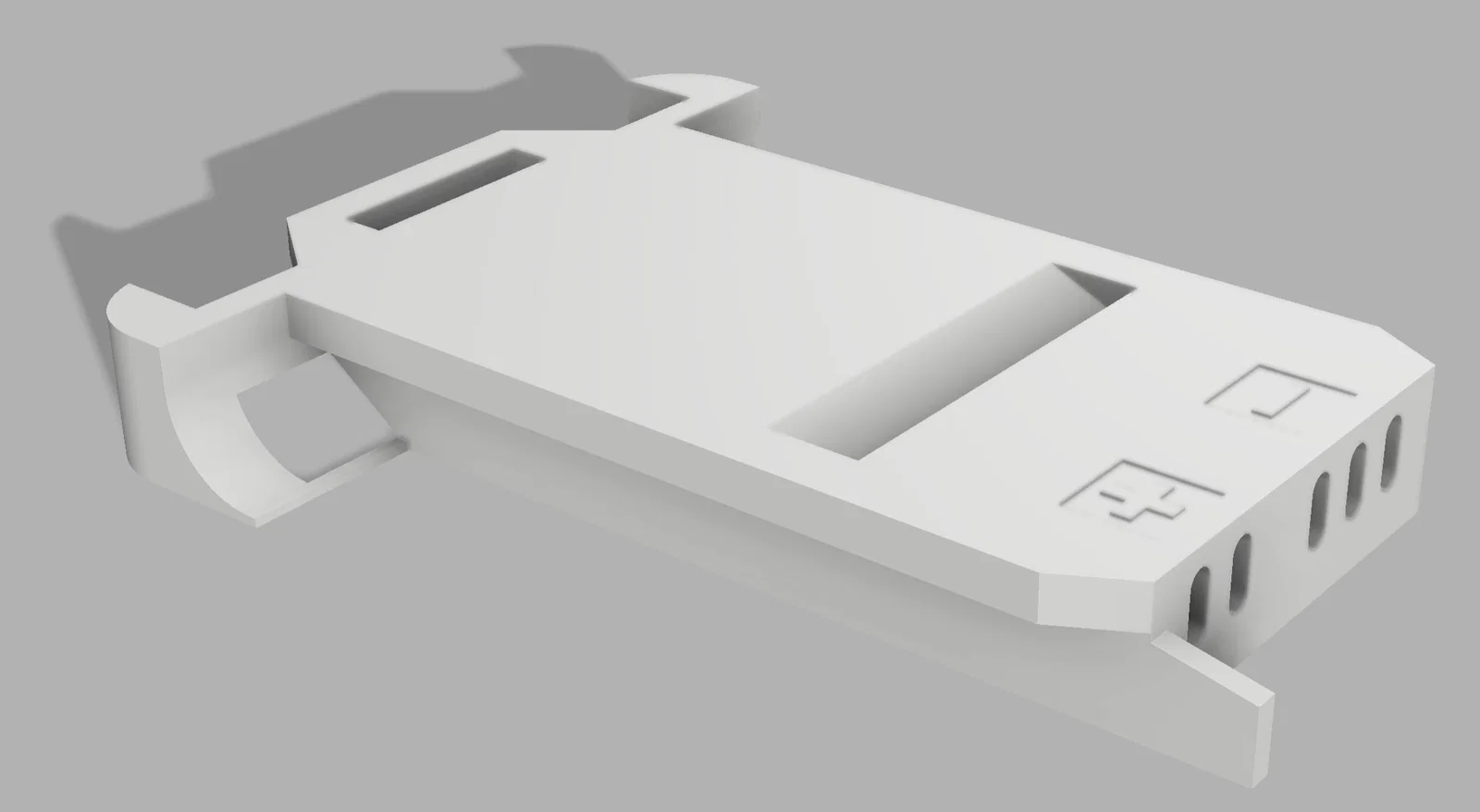

Mình làm mẫu này để dùng pin Parkside cho máy cắt cỏ dạng dây (weedwacker/string trimmer) của Kärcher.

Nó trượt vào thân máy Kärcher, rồi pin Parkside sẽ trượt vào ngược lại.

Các tiếp điểm pin được làm bằng cốt Faston:

• 2x Faston tab cho phía Parkside
• 2x Faston receptacle cho phía Kärcher

Các cốt Faston được bấm (crimp) vào hai đoạn dây ngắn.

Lưu ý cực tính (polarity) của pin Kärcher bị đảo so với pin Parkside. Dây trong adapter phải đấu chéo.

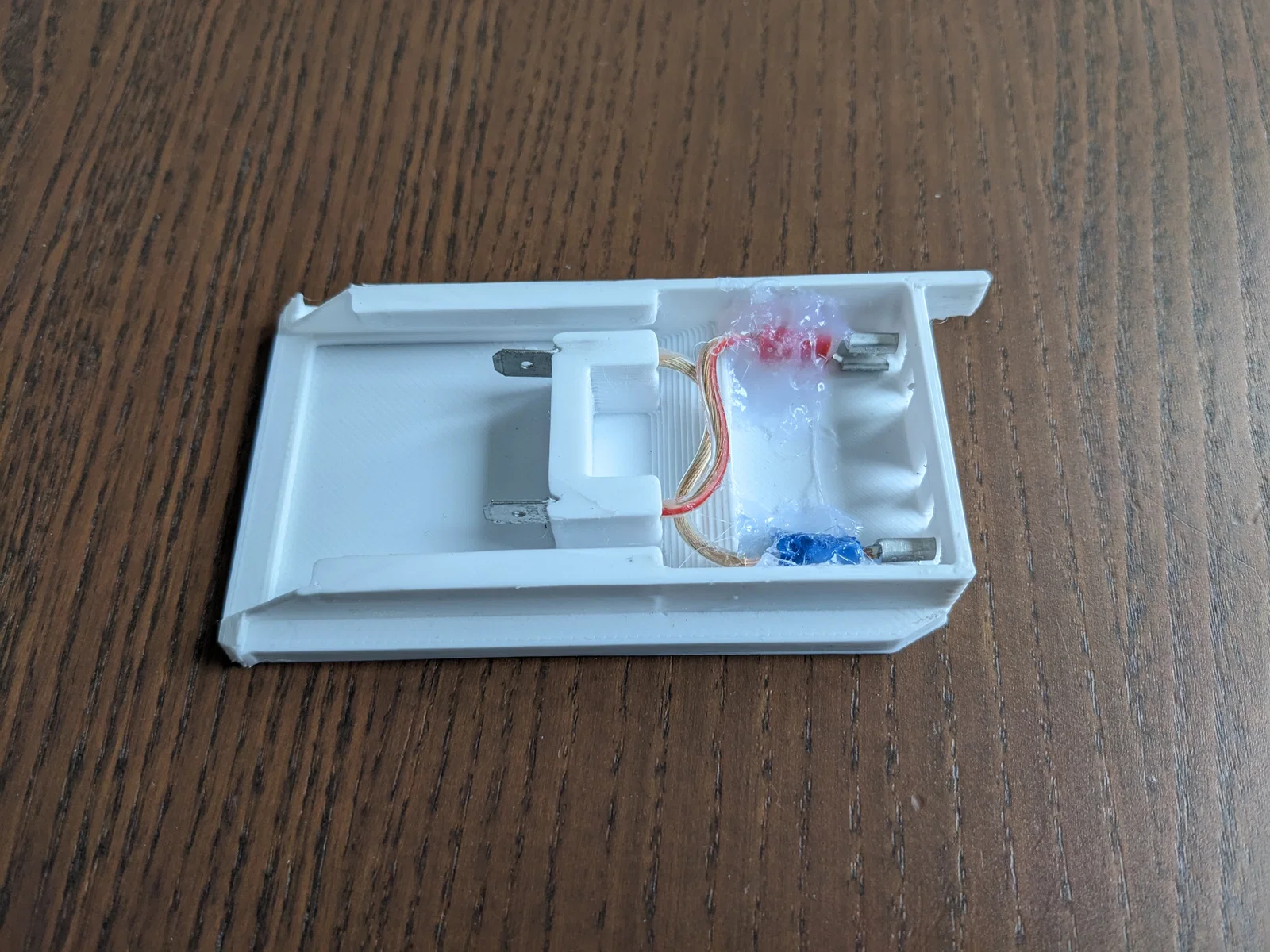

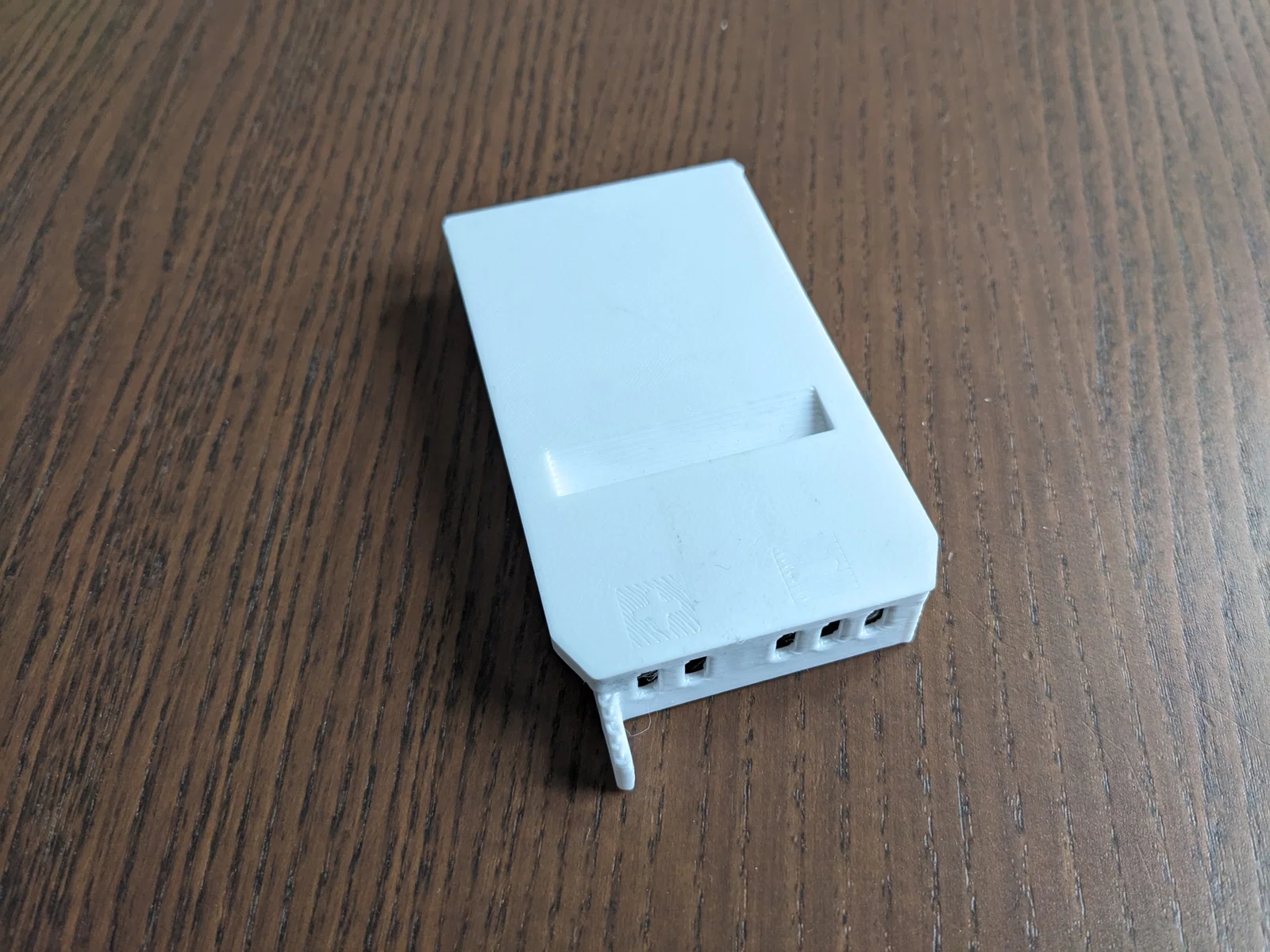

Hình đính kèm là bản prototype. Thông cảm phần keo nến (hotglue) nhìn hơi xấu.
