(Official) Ngàm treo Nanoleaf Hexagon linh hoạt & connector tháo lắp

Mẫu này được thiết kế cho Nanoleaf Hexagons chính hãng, cũng có thể hợp với một số mẫu DIY nhưng mình không chắc 100%.

Bộ ngàm/back-plate này có thể bắt tường (mỗi ngàm có 1 khe để đi vít) sẽ kẹp vào mặt lưng của Nanoleaf Hexagons và nối các tấm lại với nhau bằng những miếng connector tháo rời.
Back-plate và connector có thể tháo ra lắp lại, đổi bố cục bao nhiêu lần cũng được – giờ bạn không cần “chốt” một thiết kế cố định ngay từ lúc bắt đèn lên tường nữa!

Ngàm/back-plate sẽ gài vào mặt sau của Nanoleaf Hexagons – phần back-plate sâu 20mm, tạo kiểu “offset” nhìn ngầu hơn nhiều so với dán sát tường (flush).
Các ngàm sẽ được nối với nhau bằng những miếng nối nhỏ, luồn vào các khe hở trên back-plate.

Các miếng connector được thiết kế với một “lò xo” dạng bán nguyệt ở mỗi đầu – khi ghép các back-plate lại thì phần này sẽ hơi đàn hồi, giúp mối nối chắc hơn vì nó kéo các back-plate sát vào nhau.

Cách Hoạt Động

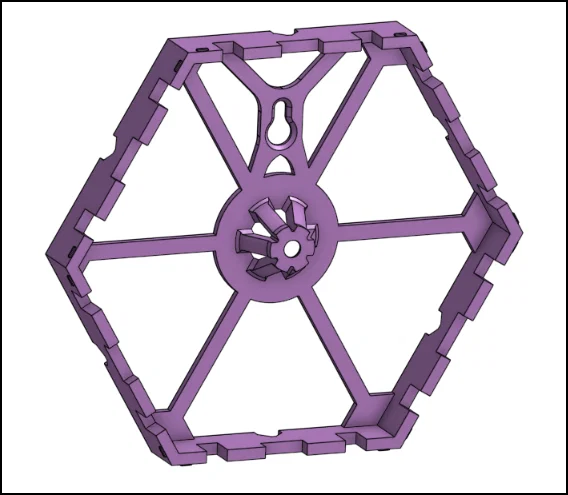

Back-Plate Lục Giác (Hexagonal Back-Plates)

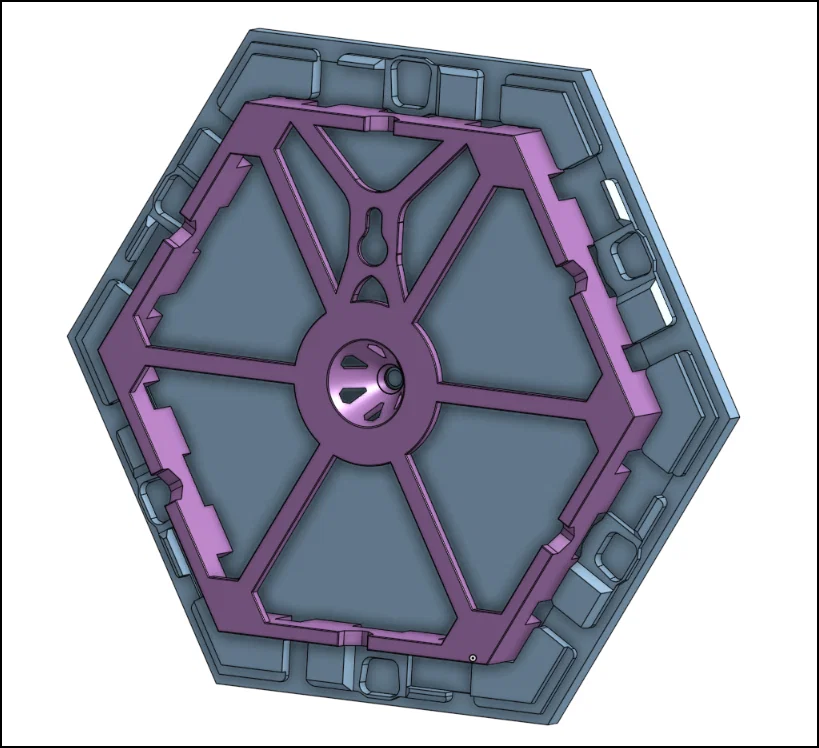

• Mẫu back-plate lục giác sẽ nằm lọt vào phần lòng trong của Nanoleaf – thiết kế dạng fit khít và “click” vào vị trí nhờ các gờ lõm nhỏ ở từng góc của tấm Nanoleaf.
  Thường bạn sẽ cần dùng hơi nhiều lực một chút để ép những góc cuối cùng vào đúng chỗ cho mỗi tấm. Nhưng đừng ấn thẳng theo phương dọc lên bề mặt Nanoleaf vì có thể làm hư; hãy đẩy góc của back-plate hướng về tâm tấm Nanoleaf để nó hơi uốn nhẹ rồi sẽ “click” vào góc.
  Nếu bạn không thể lắp vừa mà không dùng lực quá mạnh, có thể do sai số dung sai (tolerance) của máy in/đùn nhựa – thử scale mẫu xuống 98–99%.

• Cái “button” ở mặt sau Nanoleaf có thể bấm/gài vào đúng vị trí ở giữa back-plate. Cái này sẽ giúp giữ Nanoleaf chắc hơn trên mẫu.
  Lỗ ở giữa khi mới in xong có thể hơi khít, bạn nên nới từ từ bằng dao/cây deburring tool cho tới khi Nanoleaf có thể bấm vào và tháo ra với lực xấp xỉ ngàm dán chính hãng của Nanoleaf.
  (Phần tay của mẫu đủ mềm để bạn chỉnh lỗ trung tâm và thử độ gài mà không cần phải lắp chặt toàn bộ back-plate mỗi lần.)

• Trước khi gắn cố định back-plate vào tấm, hãy đặt 2 miếng connector vào mỗi cạnh mà bạn dự định sẽ nối với tấm khác.
  Dùng connector tên connector-square.stl – mấy cái này gắn vào lỗ “vuông” nằm cạnh tấm Nanoleaf.
  Xem mô tả chi tiết bên dưới.

Tay Nối (Connecting Arms)

• Tay nối dùng để liên kết các tấm với nhau. Nó nối cạnh của back-plate này với cạnh của back-plate kế bên.
• Miếng connector có “lò xo” bán nguyệt ở hai đầu. Các cung này được thiết kế để hơi đàn hồi khi ghép các tấm lại, giúp kéo nhẹ các tấm sát nhau và giảm rủi ro mối nối bị lỏng.

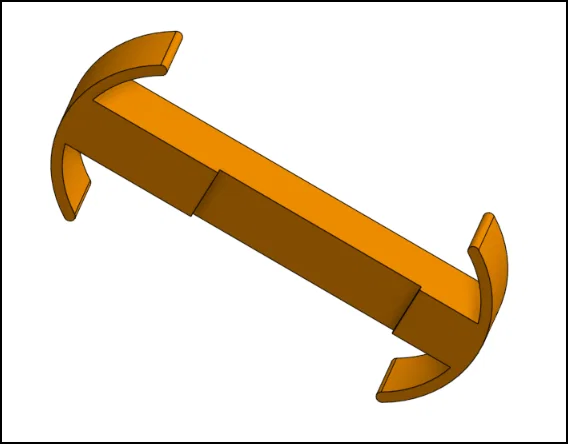

connector-square.stl

Trước khi cố định back-plate lên tấm, đặt các miếng connector-square vào các lỗ vuông ở mép back-plate.

Xoay connector sao cho mặt không phẳng áp vào phía tấm. Nó sẽ khớp theo topology (hình dáng/gờ) của tấm Nanoleaf. Trên mỗi cạnh sẽ có 2 connector và một cái sẽ xoay 180° so với cái còn lại.

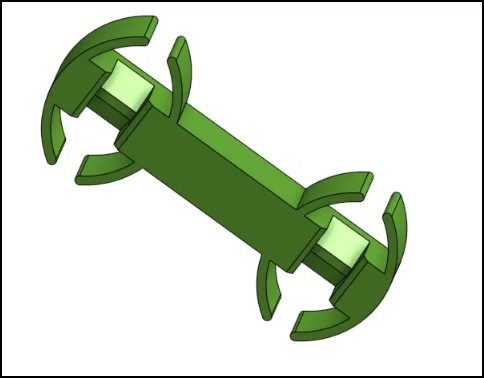

connector-triangle.stl

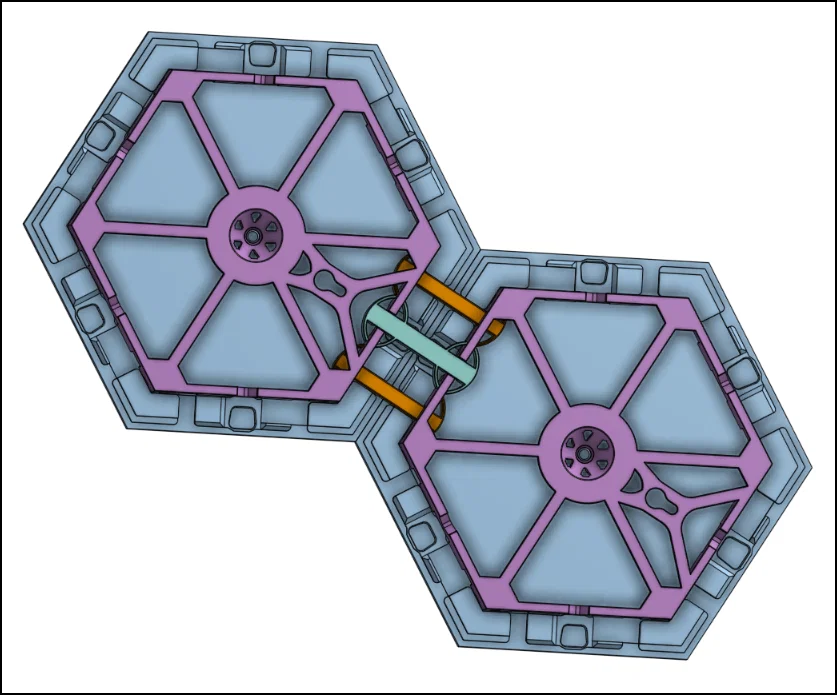

Sau khi 2 back-plate kề nhau đã được gắn, hãy nối điện giữa các tấm bằng cách bấm miếng mạch (circuit board) nhỏ của Nanoleaf vào đúng vị trí.

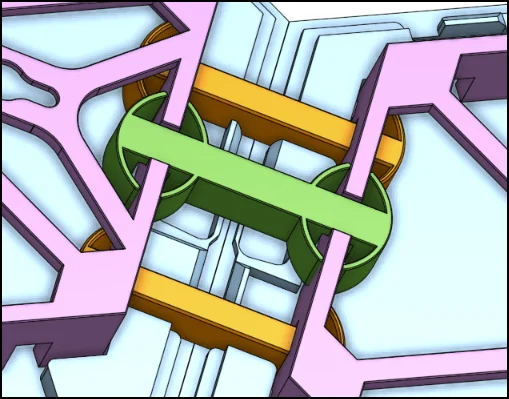

Sau đó dùng miếng connector-triangle.stl để nối các phần khoét tam giác của hai back-plate lại với nhau.

Các back-plate vẫn nối khá chắc ngay cả khi không dùng miếng này, nhưng nó sẽ tăng độ cứng cho mối nối và ép các tấm nằm cùng một mặt phẳng.

Số Lượng Chi Tiết

Nếu dùng bộ tiêu chuẩn 9 tấm Nanoleaf, bạn sẽ cần 1 back-plate cho mỗi tấm và ít nhất 8 bộ connector, tức là:

• 9 x back-plate.stl
• 16 x connector-square.stl
• 8 x connector-triangle.stl

Nhưng bạn có thể cần nhiều connector hơn, tuỳ bạn bố trí các tấm ra sao và có bao nhiêu cạnh kề nhau cần nối.

LED Bổ Sung

Chiều cao 20mm của back-plate làm Nanoleaf Hexagons nhìn “đã” hơn hẳn khi bắt tường (theo ý mình) vì nó tạo chiều sâu và nhìn thú vị hơn.

Nhưng mục đích nữa là chừa khoảng trống để dán LED strip theo các cạnh của tấm, tạo thêm hiệu ứng backlighting/ánh sáng hắt từ dưới Nanoleaf.
(Cái này dĩ nhiên sẽ làm việc đổi layout hình Nanoleaf khó hơn).

Hiện mình vẫn chưa làm phần này, nhưng đang tính làm và sẽ cập nhật hình ở đây khi xong. Mình có thể sẽ dùng LED điều khiển bằng WLED và điều khiển cả Nanoleaf lẫn WLED từ Home Assistant để chạy đồng bộ (ví dụ Nanoleaf bật thì LED strip cũng bật).

Mẫu Nanoleaf Tham Chiếu

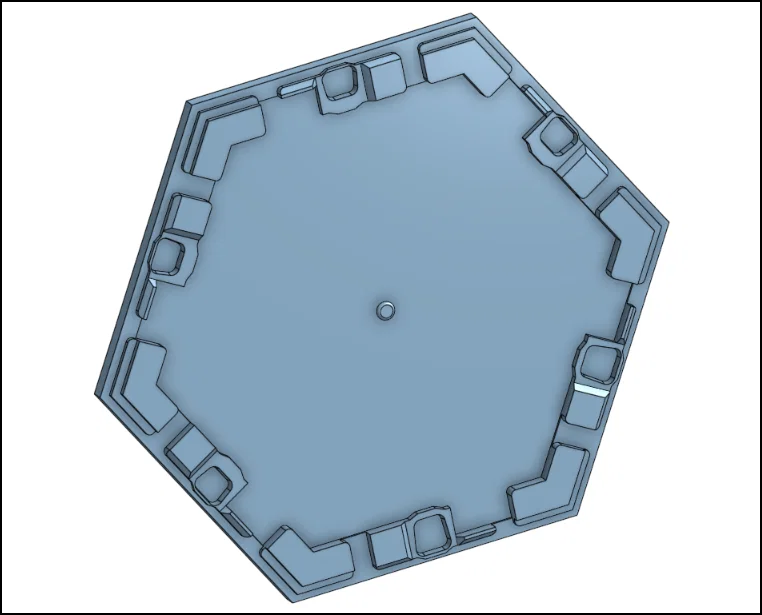

Mình đã tốn khá nhiều thời gian để dựng model tấm Nanoleaf để có thể làm back-plate… khớp đúng kích thước của tấm thật.

Mình cũng đính kèm luôn model tấm Nanoleaf trong project này, phòng khi ai cần dùng làm tham chiếu để remix hay thiết kế khác.

Print Settings

Các mẫu nên in với các mặt “phẳng” úp xuống build plate. Tất cả file chắc đã được xoay đúng hướng sẵn.

Mình đã in với nhiều kiểu wall thickness, line width và infill khác nhau, lần nào cũng ra ổn, nhưng đa số bản in của mình dùng:

• Outer Wall First – nếu slicer của bạn có tuỳ chọn này thì bật lên để giúp kích thước chính xác hơn (mấy bản in đầu mình không bật thì vẫn lắp được nhưng không ngon bằng lúc bật).
  Trong OrcaSlicer: Quality → Walls & Surfaces → Walls Printing Order, chọn Inner/Outer/Inner
  Trong Cura: Walls → Wall Ordering, chọn Outside to Inside
  Trong PrusaSlicer: Print Settings → Layers & Perimeters → Advanced → External Perimeters First.
• Nozzle 0.4mm (mình đổi sang 0.6mm cho 5/9 bản in và vẫn rất ổn với cùng settings)
• Layer height 0.2mm (cũng đã in thành công vài cái với 0.3mm + adaptive layer height trong OrcaSlicer để tiết kiệm thời gian)
• 3 walls (cũng thử 2 walls và vẫn ổn)
• 3 top và 3 bottom layers (2 cũng chạy tốt)
• 10% infill
• Không cần support
  Bạn có thể sẽ cần support nếu máy bạn không mạnh phần overhang – tất cả overhang đều trên 45° nên đa số máy in sẽ in ổn.

Filament bạn thích và tốc độ/acceleration theo thói quen của bạn thường sẽ vẫn OK.

• Mình dùng PLA để test ban đầu, nhưng mình thích PETG hơn cho bản in cuối (tuỳ gu về nhìn và cảm giác). Mình dùng Sunlu PETG màu trắng.
• Máy của mình là Sovol SV06, mình in ở 200 mm/s (cũng in thành công ở 60mm/s và 100mm/s), acceleration 1500mm/s² (cũng ổn ở 1000mm/s² và 2000mm/s²).
