Arc Reactor (Palladium) kèm stand & đèn RGB SMART LED

Mục tiêu của dự án này là làm một mẫu Palladium Arc reactor đơn giản giống như trong Marvel’s Iron Man I và II. Dù ngoài kia có rất nhiều mẫu Arc reactor đẹp và thiết kế rất xịn, nhưng nhiều mẫu lại yêu cầu hàn đèn LED và/hoặc quấn dây đồng quanh các chi tiết in để tạo cuộn coil. Mình muốn làm một mẫu Arc reactor dễ in 3D hơn, dùng kiểu LED-lighting “truyền thống” hơn. Với mẫu này, các cuộn dây đồng đã được model sẵn, bạn chỉ cần sơn giả đồng là được, và mình dùng CALEX SMART RGB reflector (chuẩn đui GU10) để làm nguồn sáng.

Mình lấy cảm hứng nhiều nhất từ các ý tưởng model Arc reactor của yr3design (Thingiverse). Tuy nhiên, mẫu của Aelkaim và Skimbal (Thingiverse) cũng có nhiều điểm rất hay cho việc dựng hình của thiết kế này.

Nháy mắt gửi tới các designer khác và mấy chữ viết tắt “thương hiệu” của A.I. Tony Stark, mình đặt tên mẫu này là A.L.F.R.E.D. (Another Lamp Following Remixed & Excellent Designs).

Print Settings

Printer Brand: Artillery

Printer: Artillery Sidewinder X1

Rafts: Yes

Supports: No

Resolution: 0.2

Infill: 50-100%

Filament: BASF Ultrafuse (silver, black(, Ninetec (transparent) PLA Silver, transparent

Notes:

Tất cả chi tiết đã được canh hướng đúng để in 3D và lắp khít với các thông số in ở trên. Để tăng độ cứng, mình khuyên rất nên tăng infill lên tới 100%.

Post-Printing

Một số chi tiết mình có sơn vì không có đúng màu filament. Các “dây đồng” được model trên phần coil mình sơn bằng REVEL (email colour) số 93 (copper), và vòng đáy màu vàng sơn bằng REVEL (email colour) số 94.

Additional parts needed:

• CALEX SMART RGB reflector (€10,-)
• Đui GU10 (€3,-)
• Bu lông M5 x 40 & ê-cu M5
• Dây điện

How I Designed This

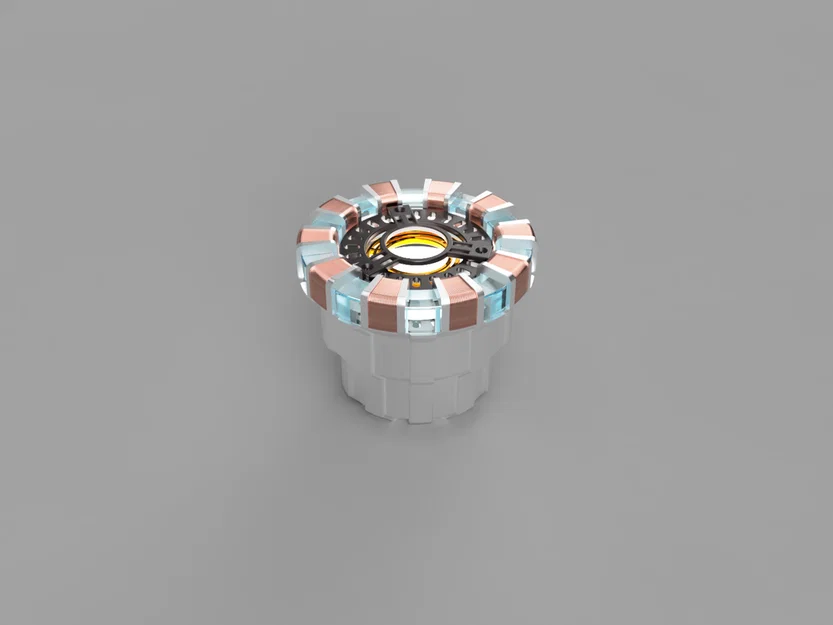

Palladium Arc reactor

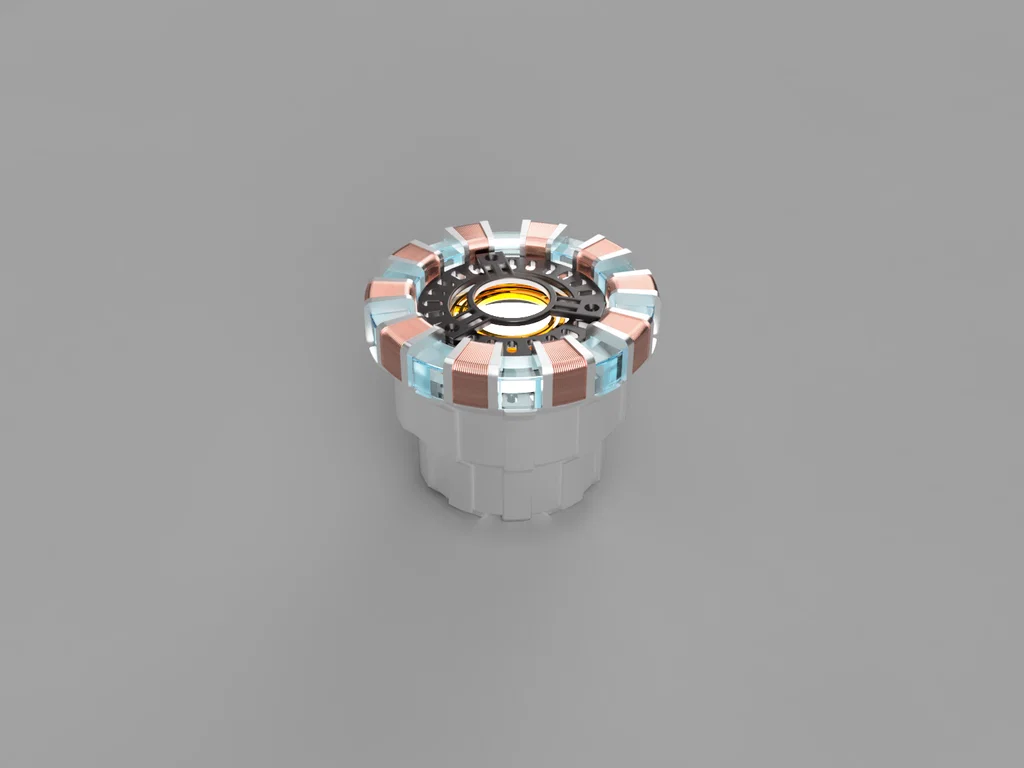

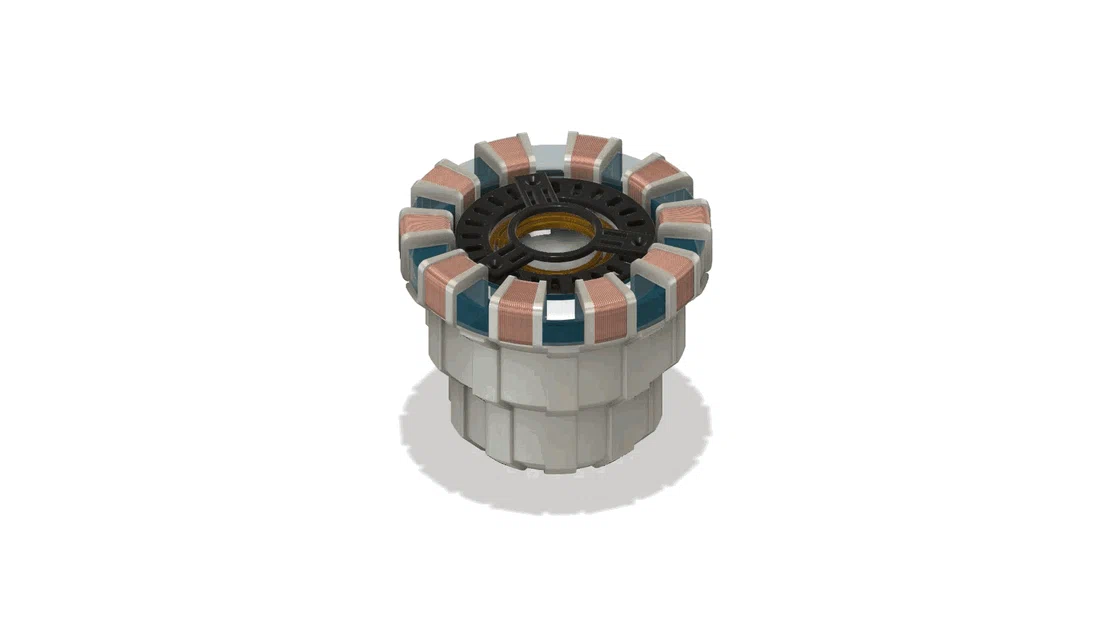

Bảy bộ phận khác nhau trong mẫu này được thiết kế bằng bản miễn phí Autodesk Fusion 360 (loại “Not for commercial use”). Thông tin chi tiết hơn có trong phần mô tả file bên dưới. Mình dựng phần vỏ (housing) của Arc reactor sao cho lắp vừa đui GU10 và một bóng/spot CALEX SMART RGB LED nhỏ, rẻ (€10,-) kích thước (54(h) x 50(Ø) mm) (5W, 345 lumen). Ngoài ra mình còn dựng: ring carrier, bottom ring, top ring, ring bracket, coils, và một transparent ring để ánh sáng RGB LED tán đều hơn. Vì mình không muốn dùng liên kết snap-fit (độ “bấm” có thể khác nhau tùy máy in), nên các phần cần phải dán keo. Việc lắp ráp khá đơn giản, và có hướng dẫn lắp bên dưới.

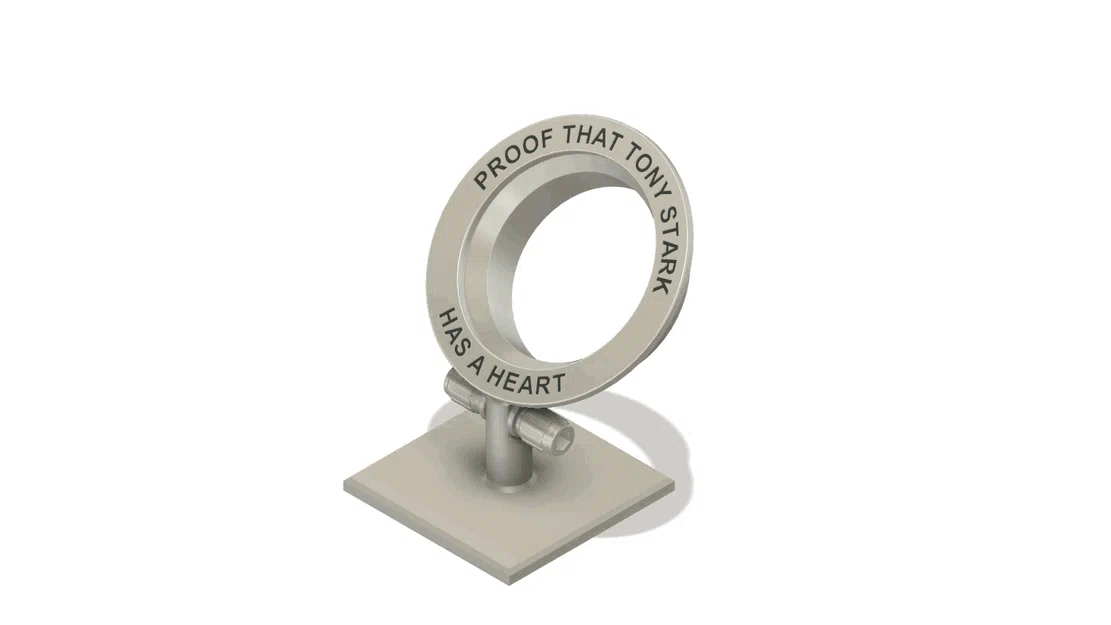

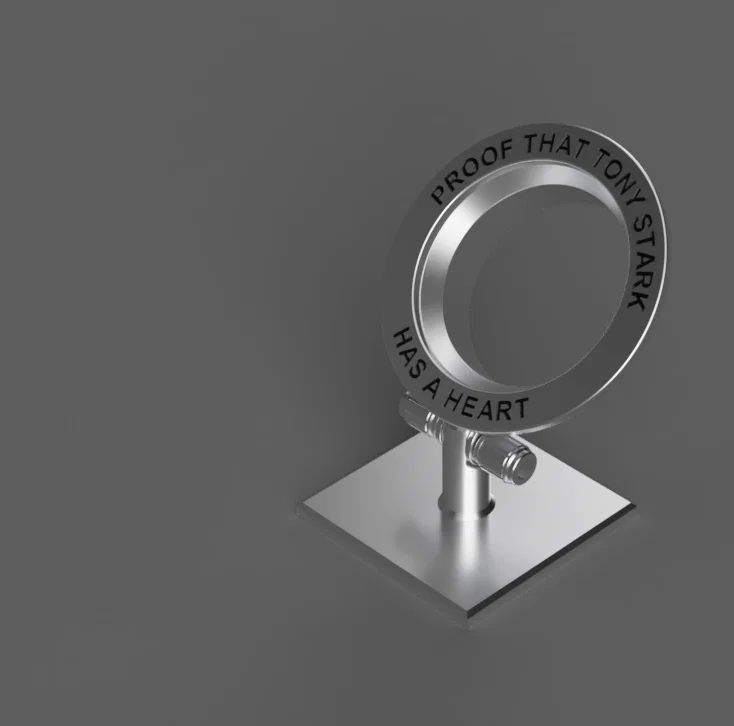

Stand for Palladium Arc reactor

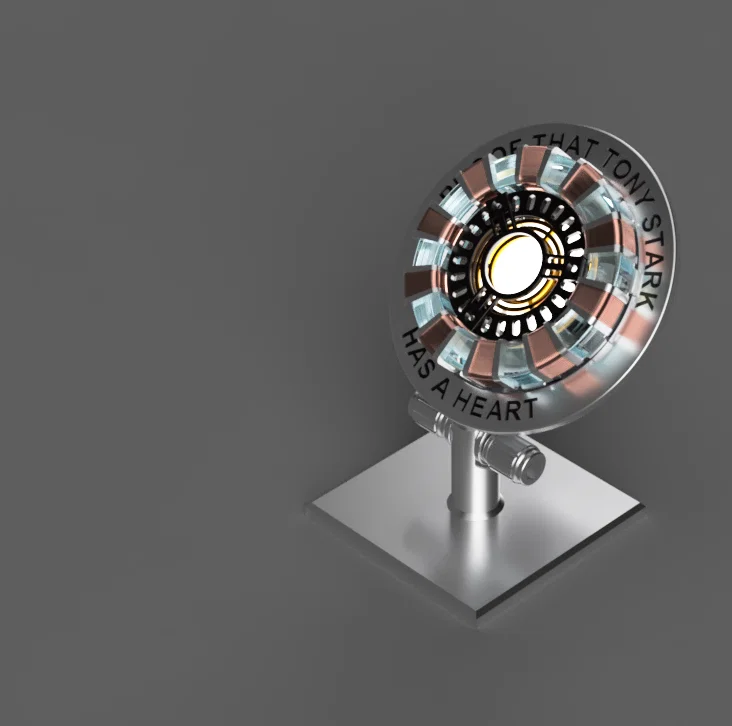

Phần stand được lấy cảm hứng từ các mẫu thương mại thấy ở nơi khác. Mình cố làm stand thân thiện với việc in nhất có thể, gồm 4 bộ phận. Một số phần cần dán keo, và dùng bu lông + ê-cu M5 x 40 mm cho phần xoay.

Files description

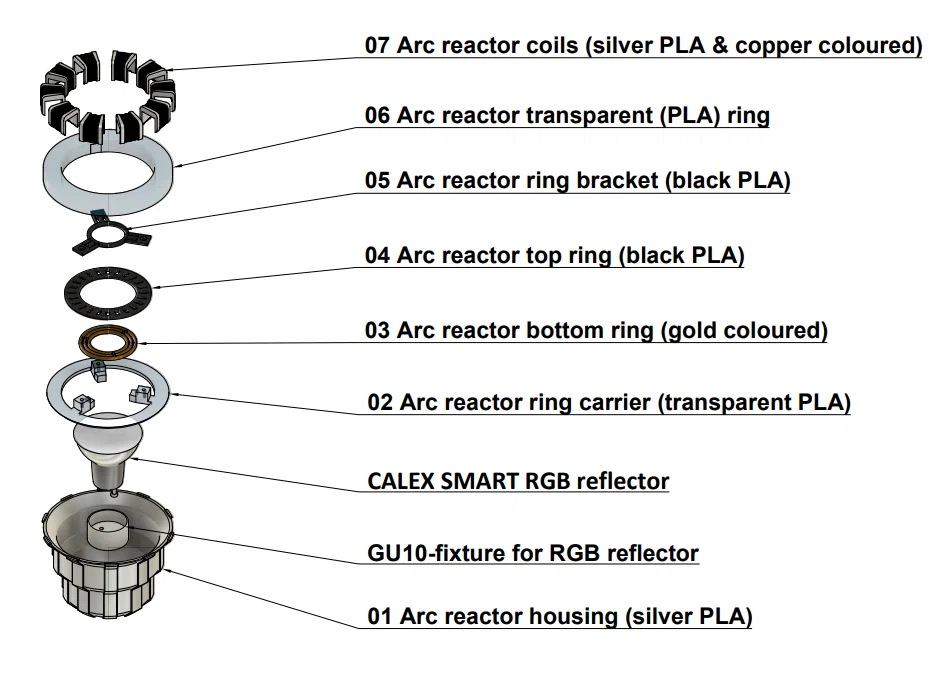

Palladium Arc reactor

01_Arc_reactor_housing. Vỏ cho spot CALEX SMART RGB LED và đui GU10, có lỗ phía dưới để đi dây, và đui GU10 có thể dán vào đáy.

02_Arc_reactor_ring_carrier. Vòng đặt trên nóc housing và là phần “đỡ” cho bottom ring (màu vàng), top ring (màu đen), và ring bracket phía trên (màu đen).

03_Arc_reactor_bottom_ring. Chi tiết gồm 3 vòng (sơn vàng), đặt (và dán) ở đáy của ring carrier.

04_Arc_reactor_top_ring. Vòng lớn hơn (màu đen) có 24 lỗ, đặt phía trên bottom ring trên ring carrier.

05_Arc_reactor_ring_bracket. Chi tiết 3 chân (màu đen) có lỗ trên chân để bắt vít nhỏ. Đặt trên top ring.

06_Arc_reactor_transparent_ring. Vòng để gắn coils, đặt (và dán) lên trên arc reactor ring carrier và housing.

07_Arc_reactor_coils. 10 chi tiết nhỏ (màu bạc) có sẵn dây (đồng) được model. Bạn có thể sơn coils màu đồng và dán lên transparent ring. Có thể canh phần đáy của coils theo các gờ/bracket phía ngoài của arc reactor housing.

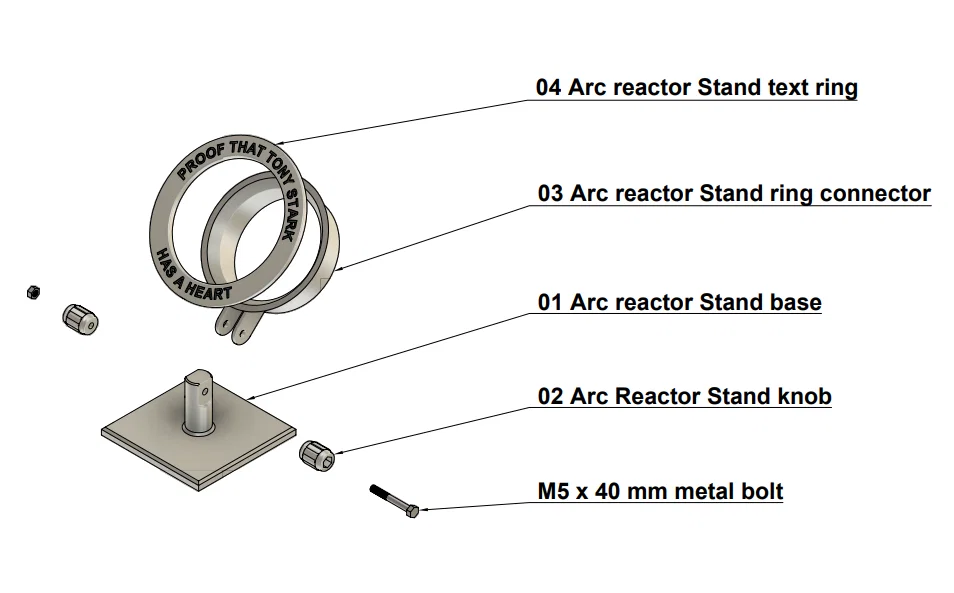

Stand for Palladium Arc reactor

01_Arc_reactor_Stand_base. Bệ có trụ để nối với connector ring.

02_Arc_reactor_Stand_knobs. Hai núm, một núm chứa bu lông M5 x 40 mm hoặc một núm chứa ê-cu M5.

03_Arc_reactor_Stand_connector_ring. Giữ Arc reactor khi lắp lên stand.

04_Arc_reactor_text_ring. Vòng có chữ và dán vào connector ring.

Assembly instructions

Palladium Arc reactor

1. Luồn dây của đui GU-10 qua lỗ ở đáy Arc reactor housing.
2. Dán đui GU-10 vào đáy Arc reactor housing.
3. Gắn bóng/spot CALEX SMART RGB vào đui GU-10 (hoặc dùng loại LED-lighting khác).
4. Nối dây vào nguồn điện và kiểm tra RGB LED lighting có hoạt động không.
5. Dán bottom ring (màu vàng) vào ring carrier (trong suốt).
6. Dán top ring (màu đen) vào ring carrier (trong suốt).
7. Dán ring bracket (màu đen) lên top ring (màu đen) (bạn cũng có thể thêm vít nhỏ).
8. Dán transparent ring và cụm đã làm ở bước 5–7 lại với nhau.
9. Dán cụm ở bước 8 lên trên Arc reactor housing.

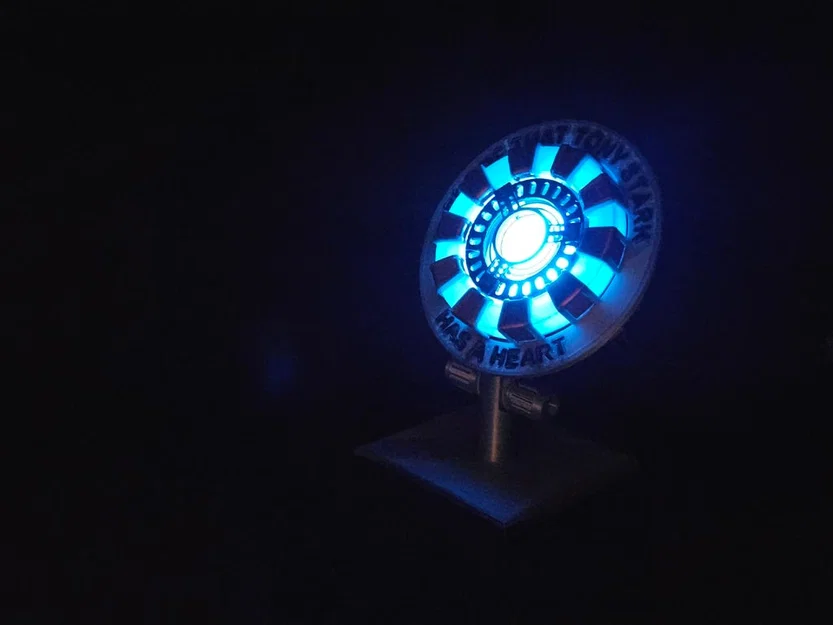

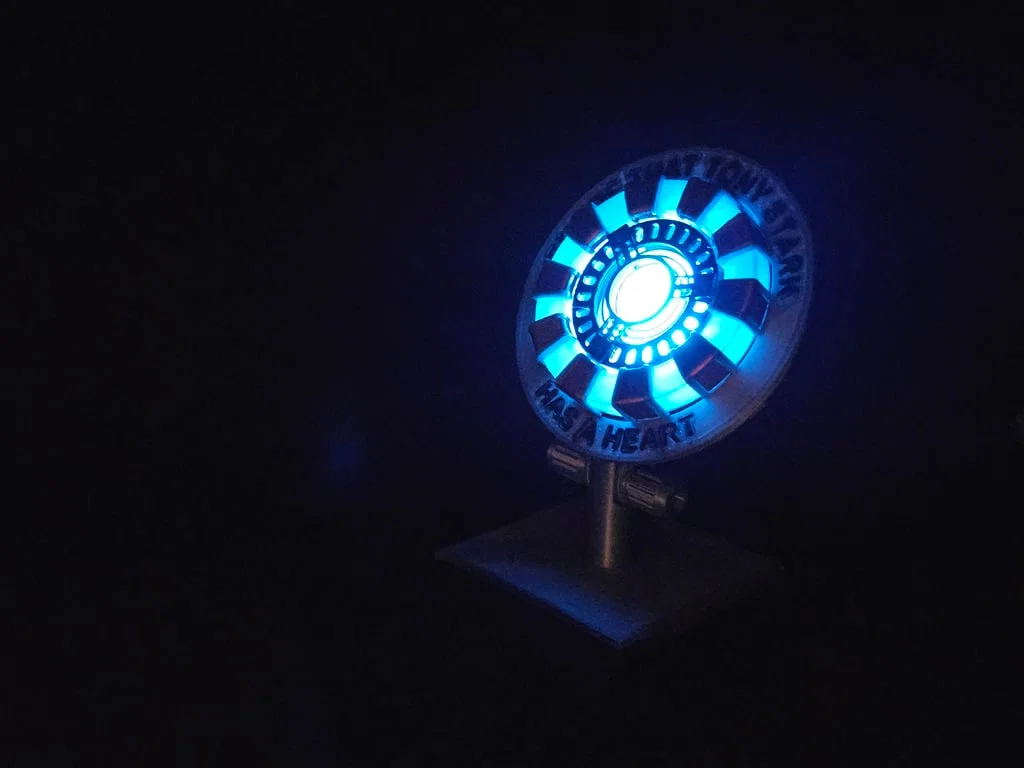

10. Test đèn LED. Một số RGB LED reflector/bulb có thể điều khiển từ xa bằng app. Mình dùng app CALEX SMART để điều khiển RGB LED spot nằm bên trong mẫu.

Stand for Palladium Arc reactor

1. Luồn bu lông kim loại M5 x 40 mm qua một Stand knob (02) rồi dán cố định.
2. Luồn ê-cu kim loại M5 qua một Stand knob (02) rồi dán cố định.
3. Canh lỗ của Stand connector ring (03) trùng với lỗ trên trụ của Stand base (01).
4. Luồn Stand knob có bu lông qua các lỗ của cụm ở bước 3.
5. Vặn Stand knob còn lại (có ê-cu M5) vào và siết chặt hai núm.
6. Dán Stand text ring (04) vào Stand connector ring (03).

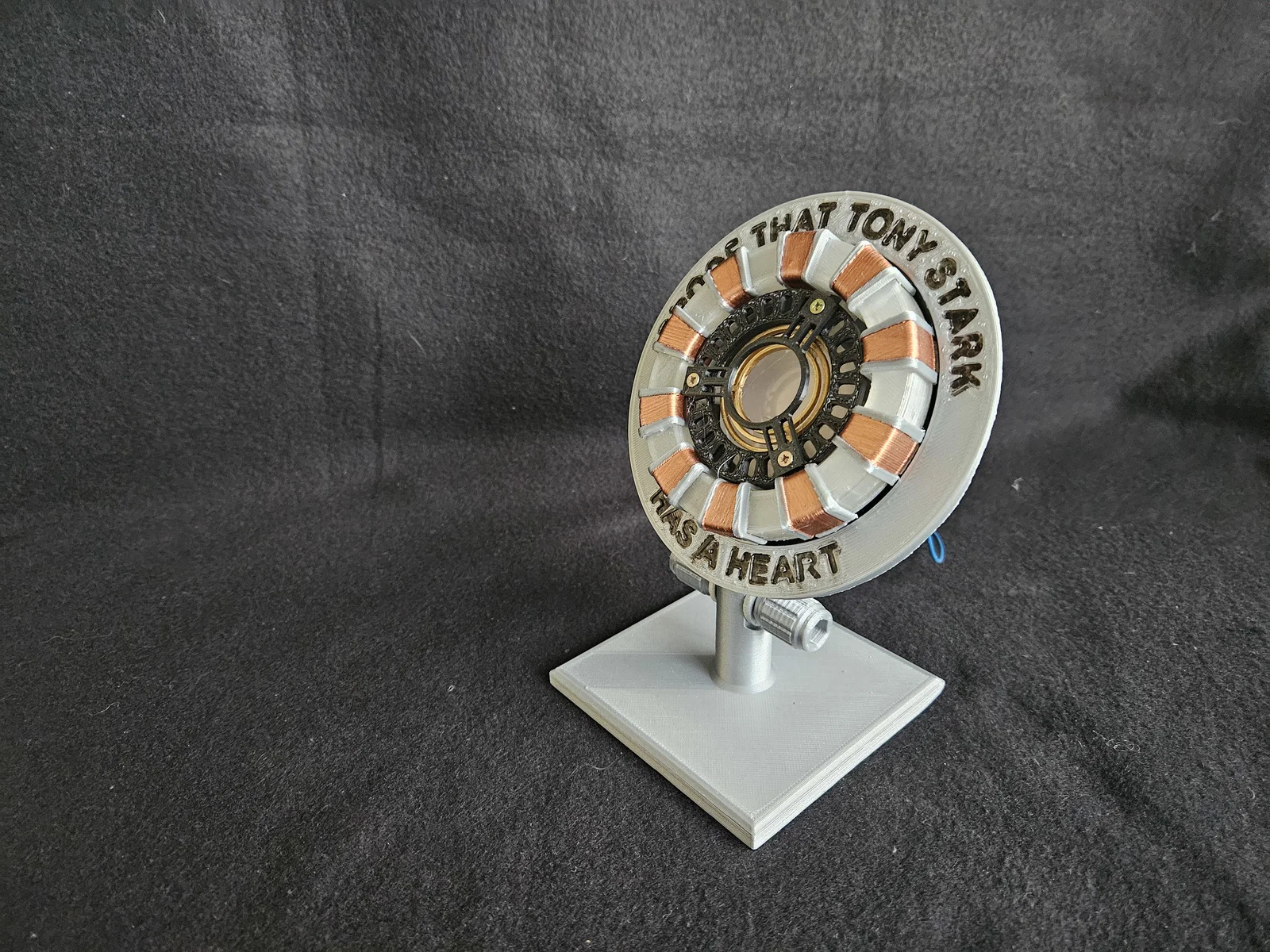

7. Đặt Palladium vào stand, nối dây vào nguồn và test LED lighting.
