Bài test dung sai bản lề (build-in-place)
Mẫu test dung sai bản lề print-in-place giúp bạn chọn kích thước khe hở (gap) phù hợp khi tự thiết kế hinge. Gap từ 0.1–0.5mm theo cả ngang/dọc; gợi ý thực tế: 0.2–0.3mm cho kết quả tốt.
Mô tả
Chào bạn, mình tìm hoài mà không thấy một bài test dung sai bản lề (hinge tolerance test) nào ổn cho bản lề print-in-place, nên mình tự làm cái này. Bài test này rất hợp nếu bạn muốn tự thiết kế bản lề nhưng chưa biết cần chừa khe hở (gap) cỡ nào.
Bạn cứ thoải mái dùng và chỉnh sửa theo ý bạn.

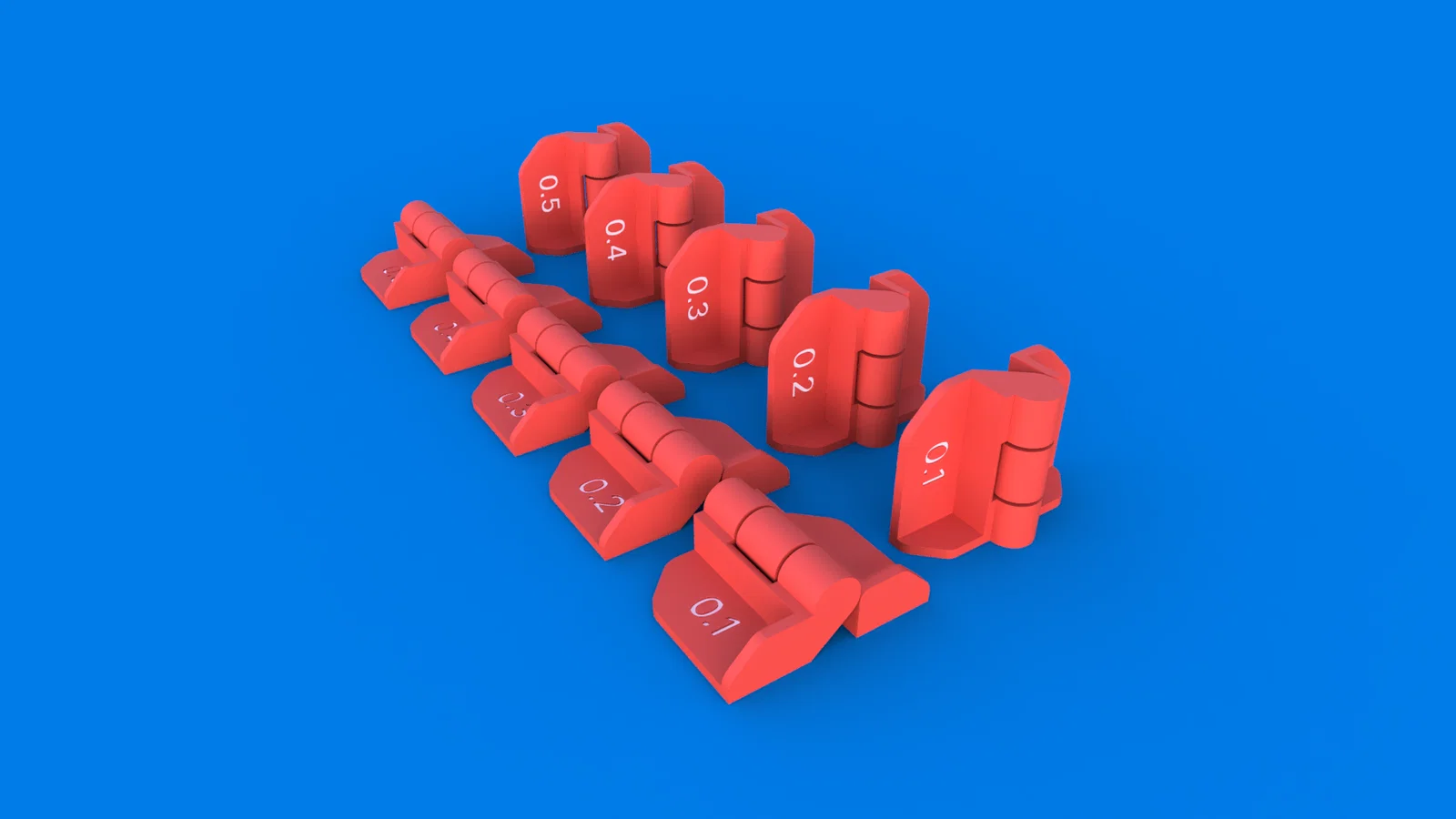

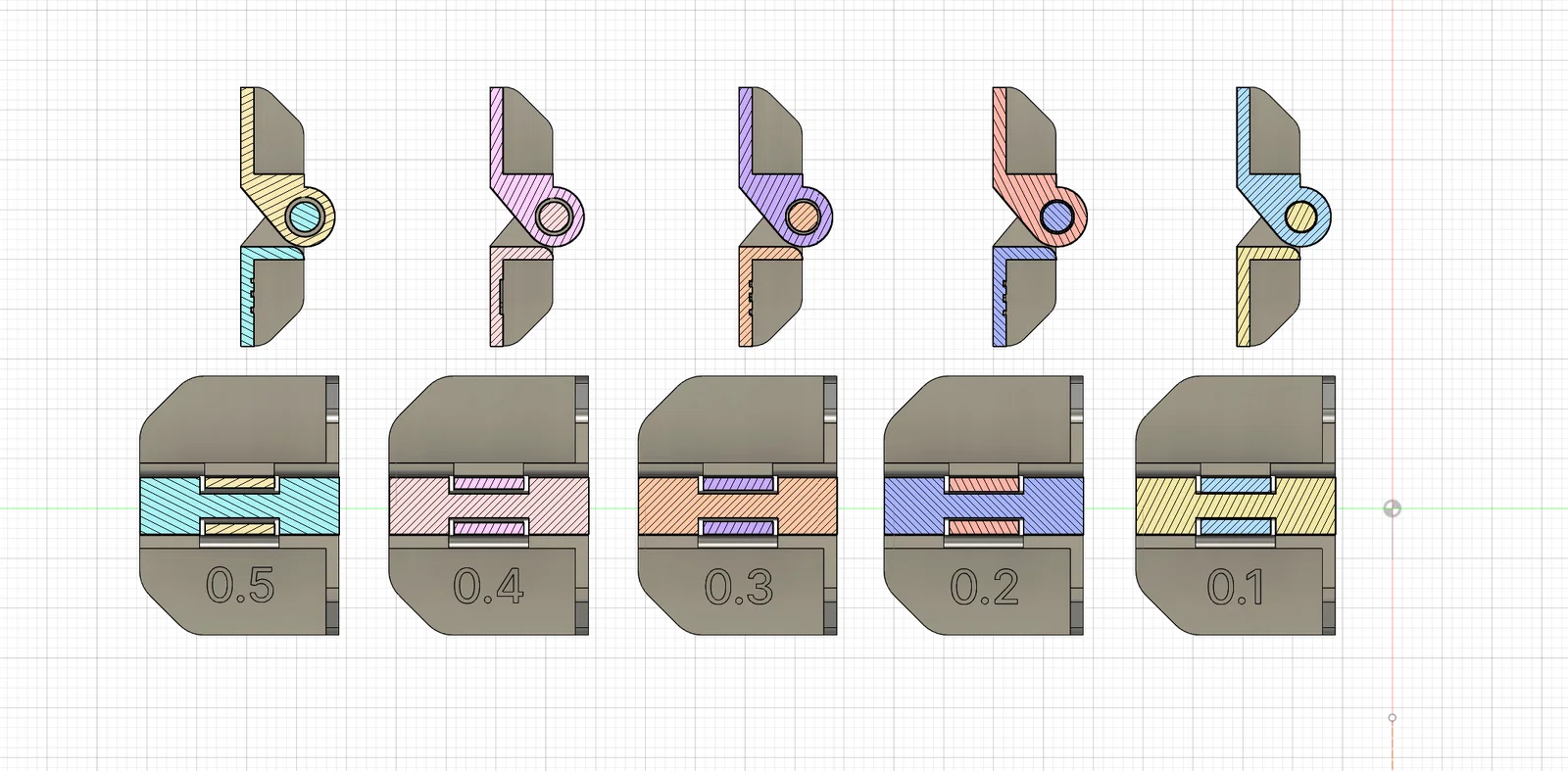

Khe hở thay đổi từ 0.1mm đến 0.5mm ở cả hướng ngang và hướng dọc.

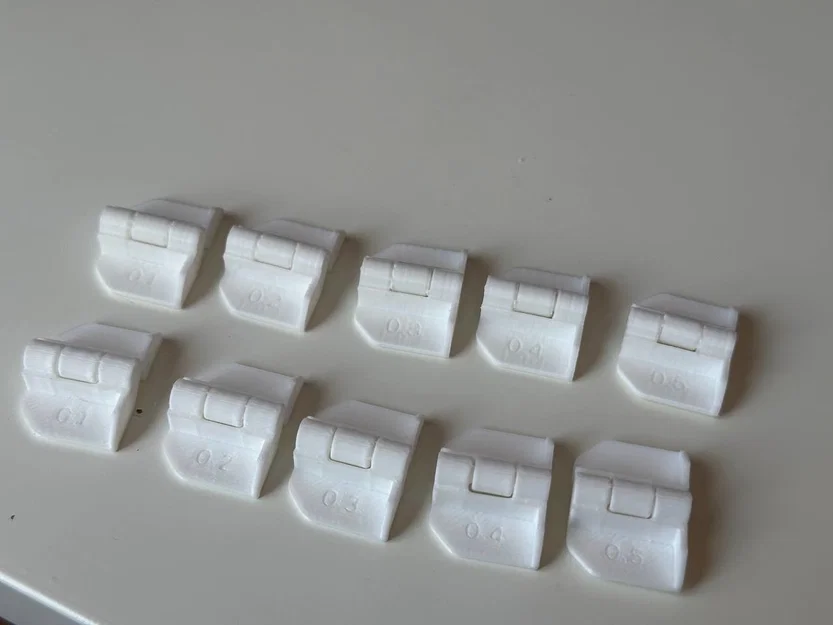

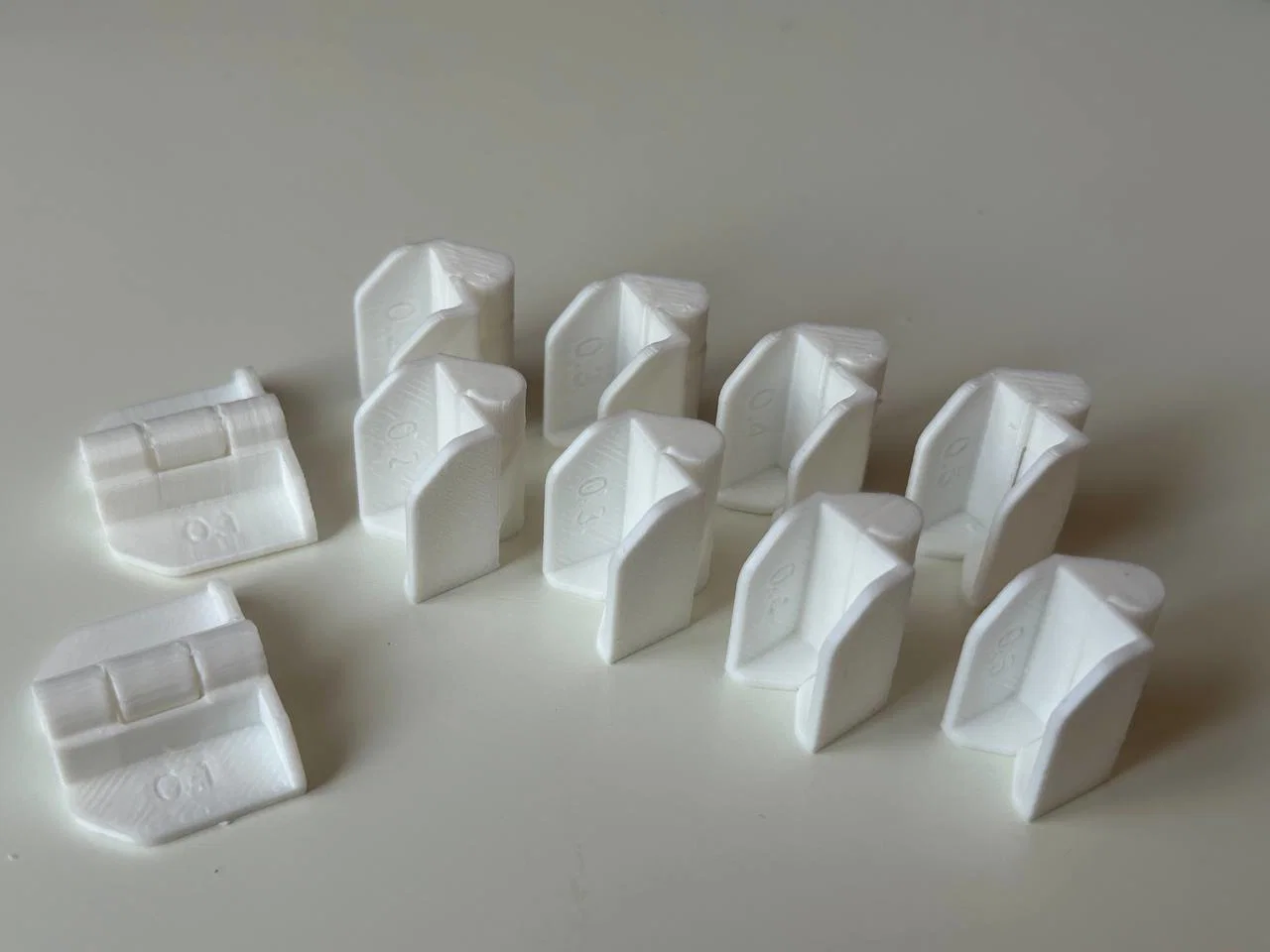

Mình in bằng Ender V3 KE và cho kết quả rất ổn với gap 0.2mm và 0.3mm ở cả hai hướng. 0.1mm thì không chạy, còn 0.4mm trở lên thì bị lỏng quá.
Mình dùng infill grid 15%, nozzle 0.4mm và layer height 0.12mm (có dùng support). Với bản lề hướng ngang (đặt nằm ngửa), mình thiết kế để không cần support—chỉ bản lề hướng dọc mới cần support để tách phần giữa của bản lề.
