Hộp silica fully parametric (Yet another fully parametric silica box)

Tác giả OleksiiMoroz_538346

Lượt tải
965
Lượt thích
136
Lượt coi
2.918
Bản remix
1

File 4 11,8 MB

  • silica_box_top_1777029761.stlSTL · 684,9 KB
  • silica_box_bottom_1777029762.stlSTL · 1.005,2 KB
  • silica_box_rect_v26_1777029763.f3dF3D · 1,7 MB
  • silica_box_0.2mm_PLA_MK3SMMU2S_3h21m_1777029764.gcodeGCODE · 8,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

UPD v23: Đã sửa lỗi độ dày thành (wall thickness) ở nắp trên
UPD v25: Đã sửa lỗi fillet không tính được với “lỗ” nhỏ; Sửa pattern trục X cho top/bot ở hộp lớn (>50mm bề ngang)
UPD v26: Đã sửa cách tính số lượng lỗ và offset trên vách bên; giờ căn giữa đúng và không bị vượt ra ngoài biên thành

Một hộp đựng silica gel fully parametric nữa, làm như một dự án học tập.

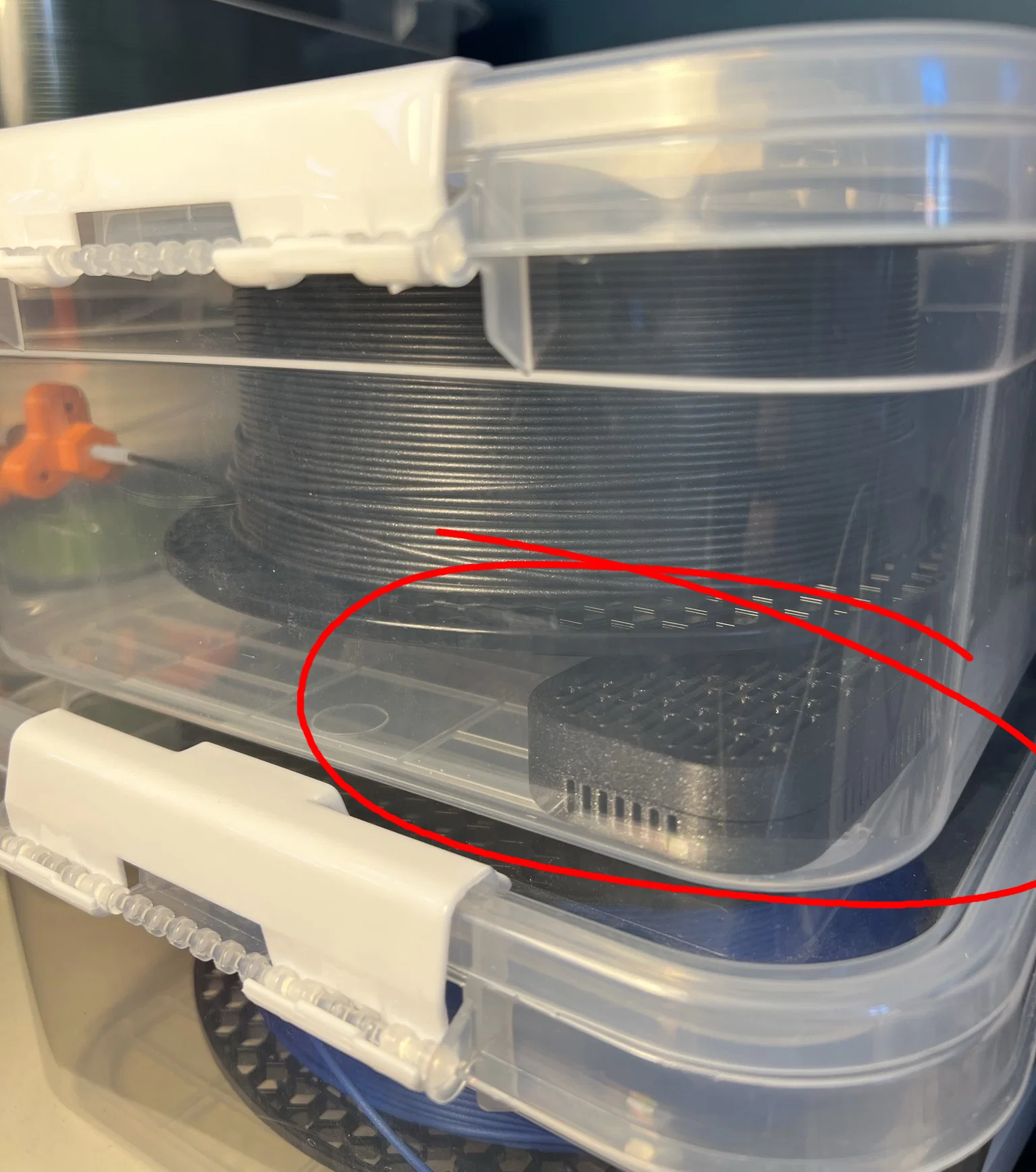

Thiết kế để đặt trong hệ dry-box (bạn có thể thấy trong 1 tấm hình).

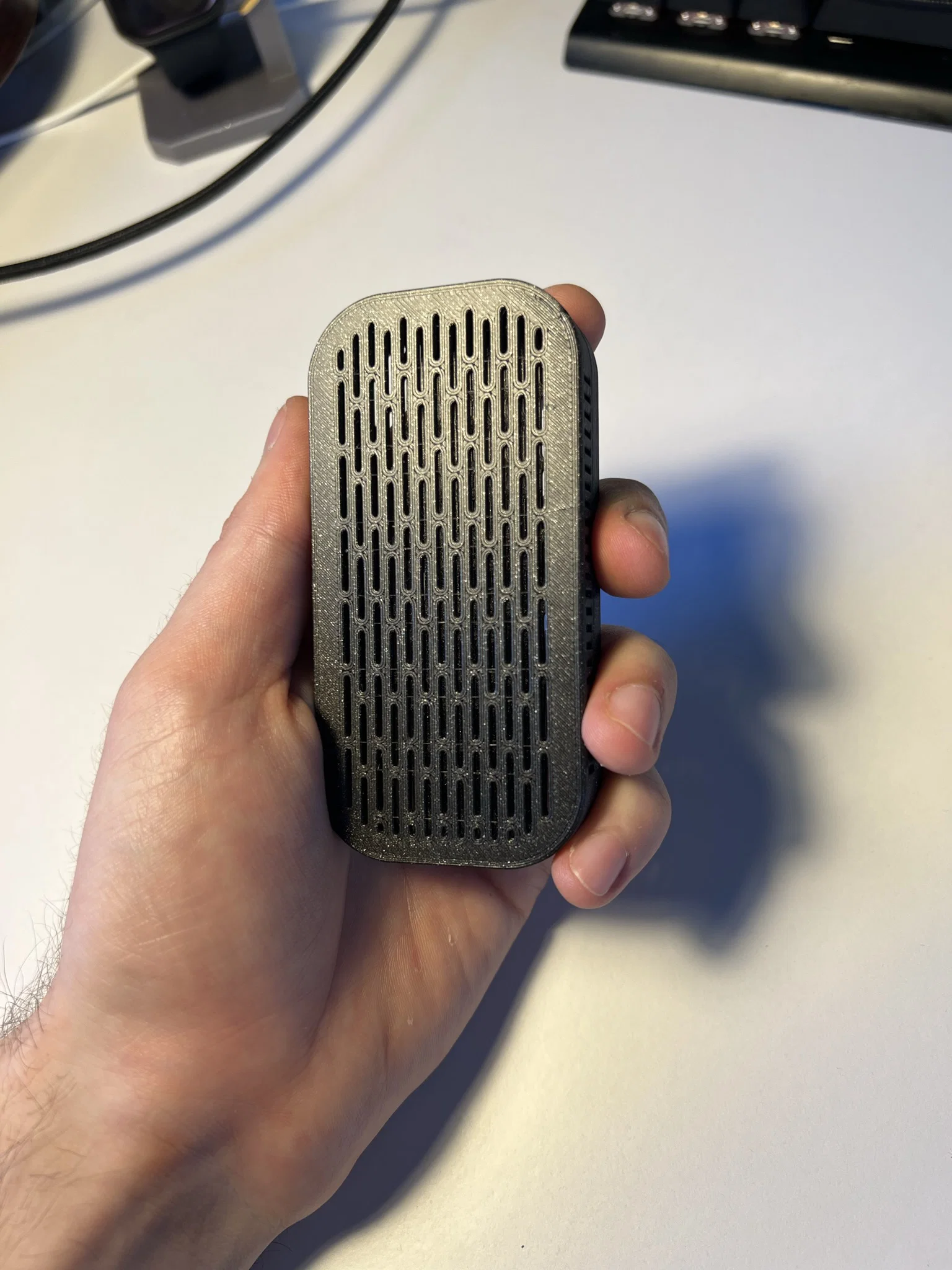

Hộp 50mm x 100mm bấm vào/bật ra rất nhẹ nhàng, nhưng vẫn khít và chắc.

Có kèm file nguồn Fusion360 để bạn tiện chỉnh bất cứ thứ gì bạn muốn.
Rất mong nhận được góp ý, cải thiện hoặc bình luận.

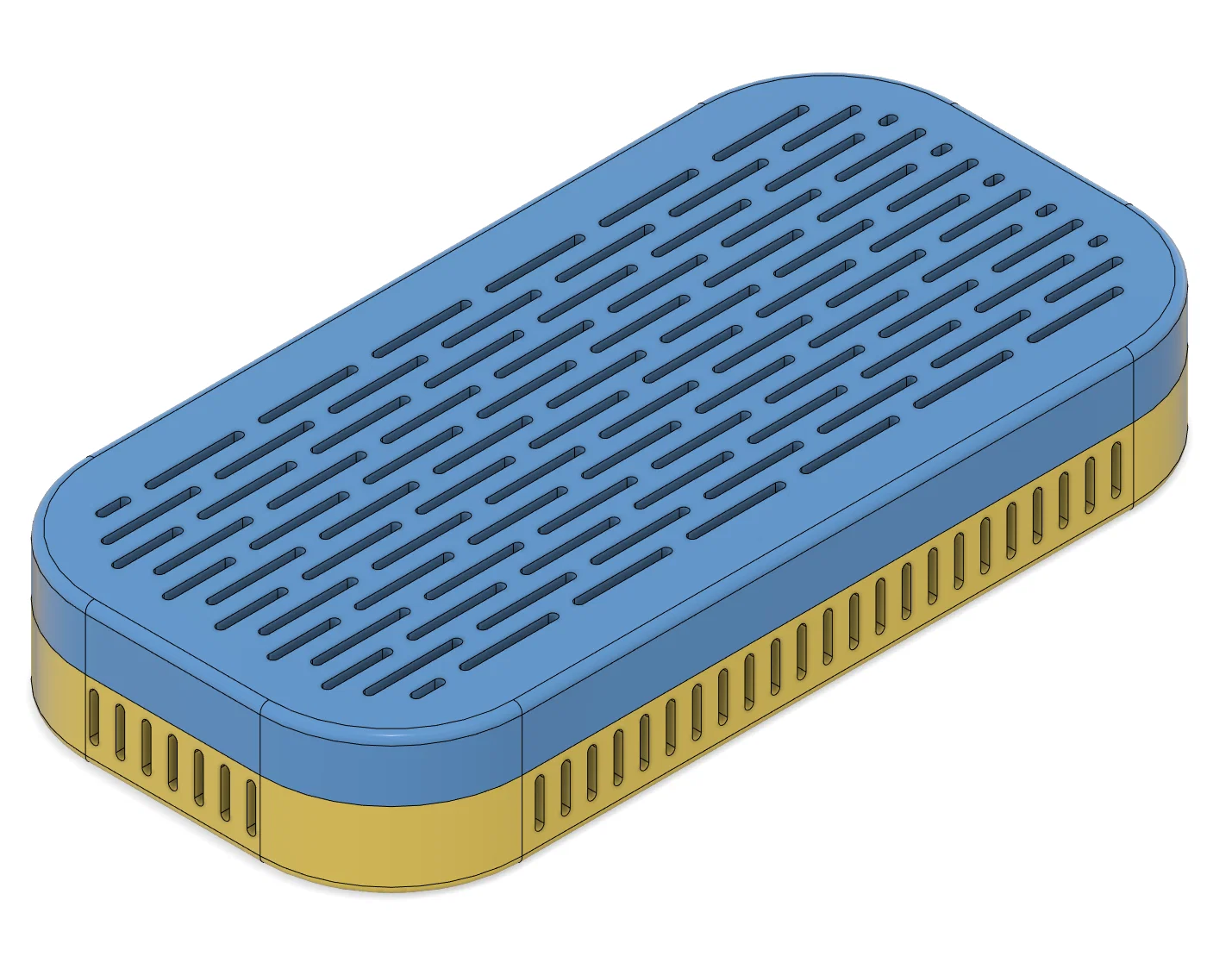

Có rất nhiều parameters và được dựng theo kiểu chỉ cần đổi một cái là hộp sẽ re-render lại, gần như không cần bạn làm thêm thao tác gì.

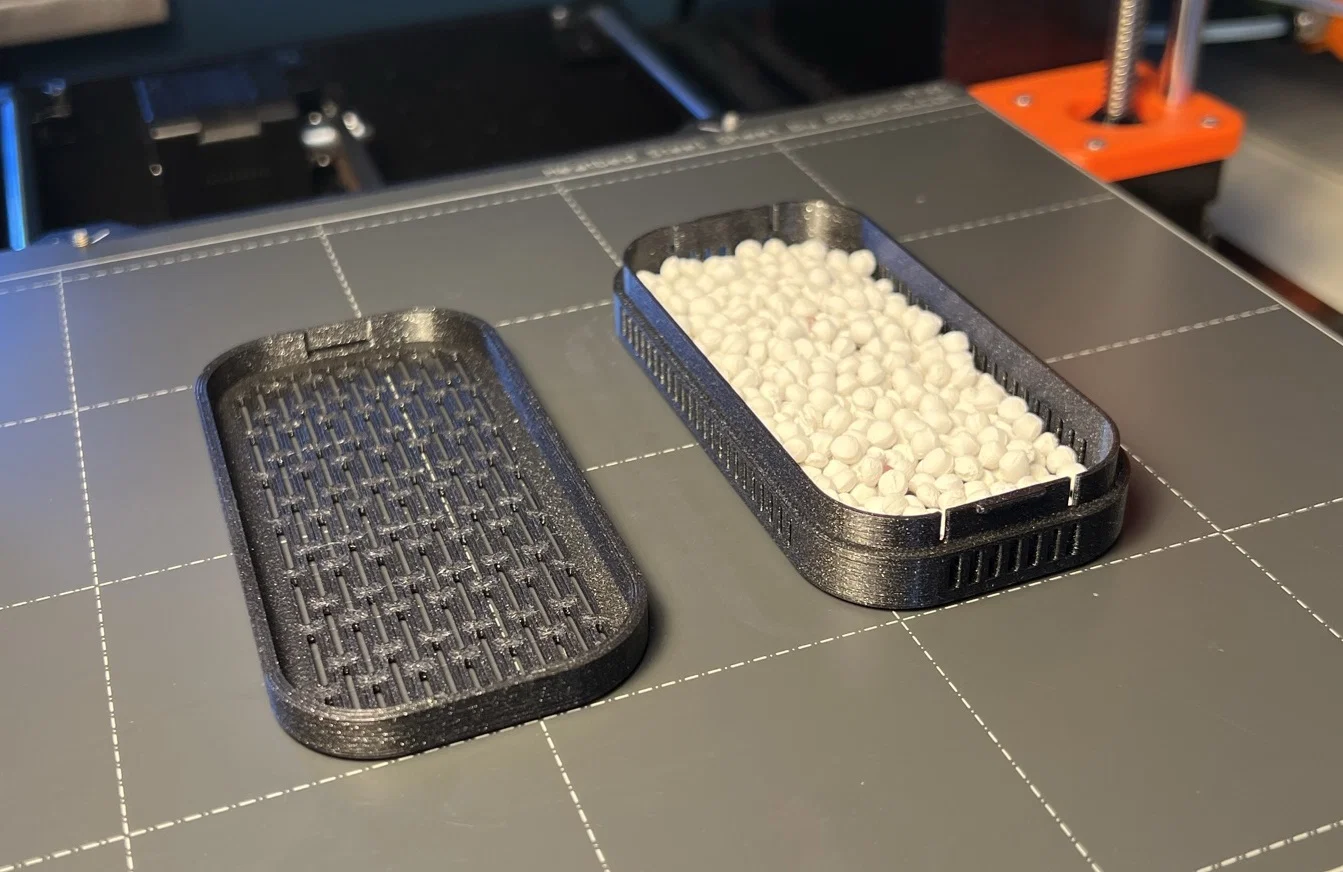

Các parameters tách riêng cho pattern lỗ trên vách và “top/bot” (flat_pattern) giúp bạn tùy biến để vừa kích thước hạt silica gel, phù hợp khả năng máy in, và khớp với setup dry-box của bạn :)

Mẹo:

  1. In không cần supports
  2. Nếu máy bạn hay bị kém bám bàn (in trên kính, v.v.), ngoài việc bôi keo thì mình khuyên tăng
    “flat_pattern_x_spacing” và “flat_pattern_y_spacing” lên 3mm+ vì có rất nhiều lần retraction ở các lớp đầu khi slice với nozzle 0.4mm, HOẶC/VÀ giảm tốc độ in cho lớp đầu tiên

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dgcodestl
Số file mô hình
4
Tổng dung lượng
11,8 MB
File lớn nhất
8,4 MB
