Case MCU + Raspberry Pi 3B/4B cho Sovol SV06/SV06 Plus kèm quạt 80*10

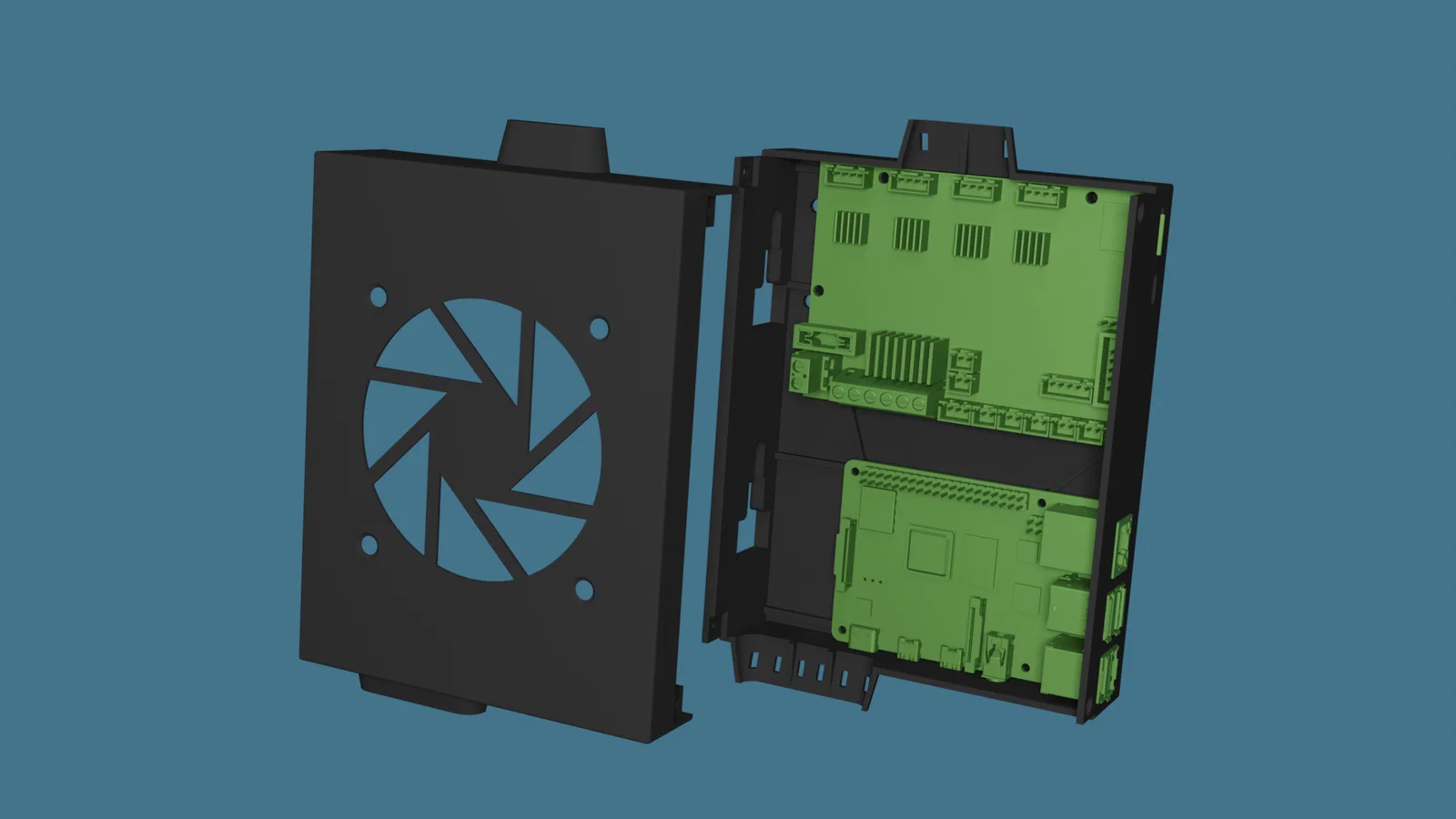

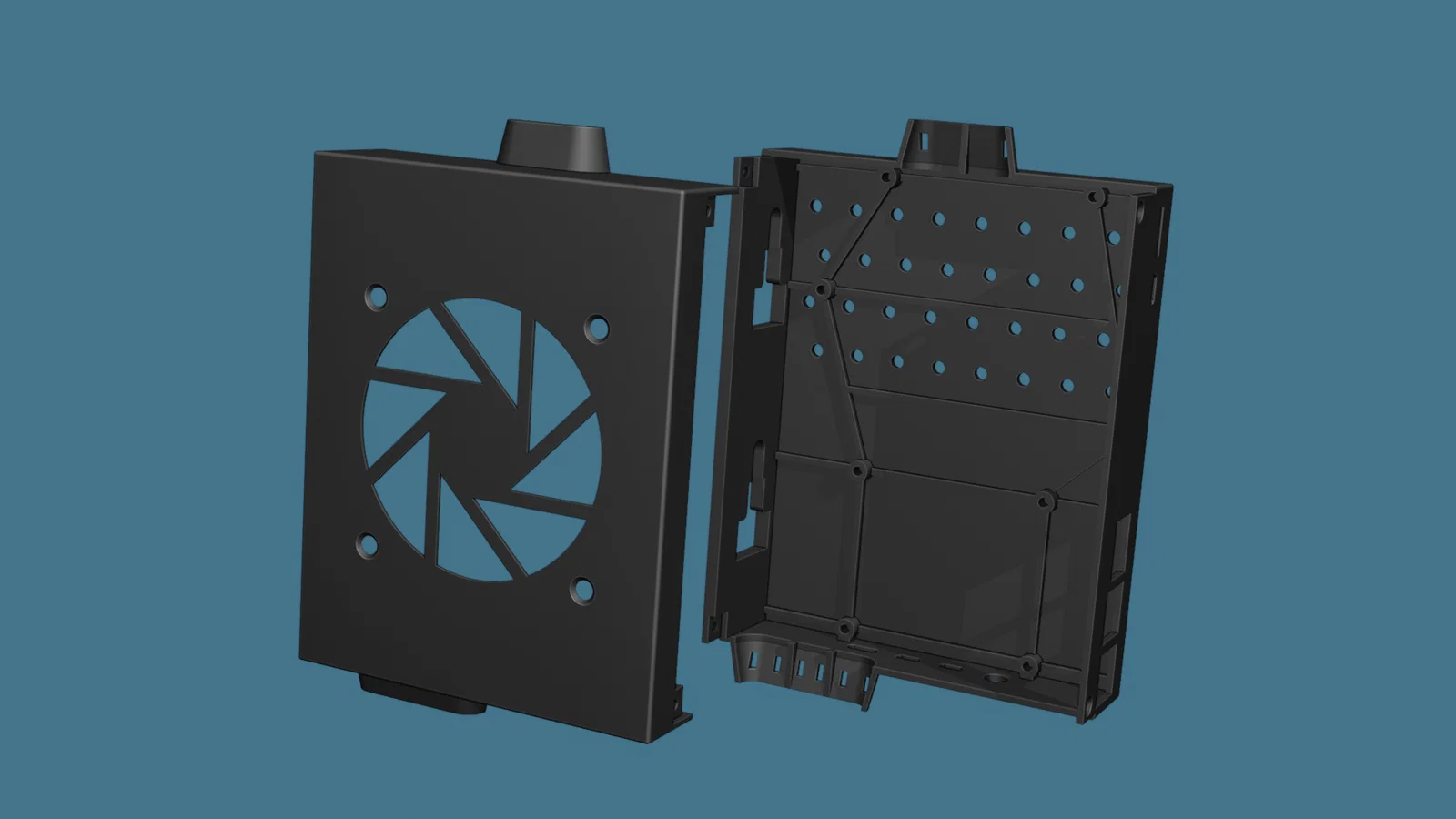

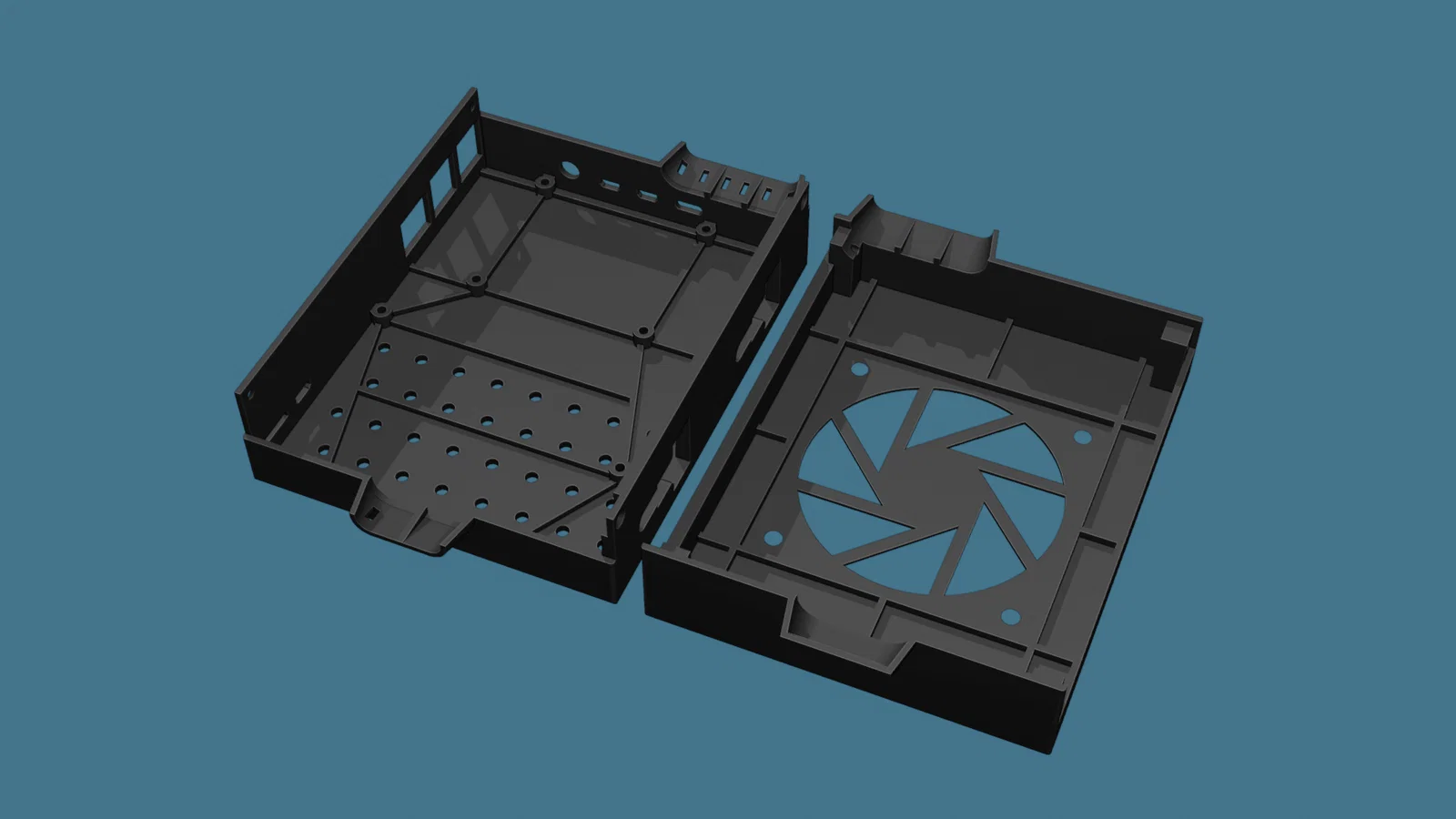

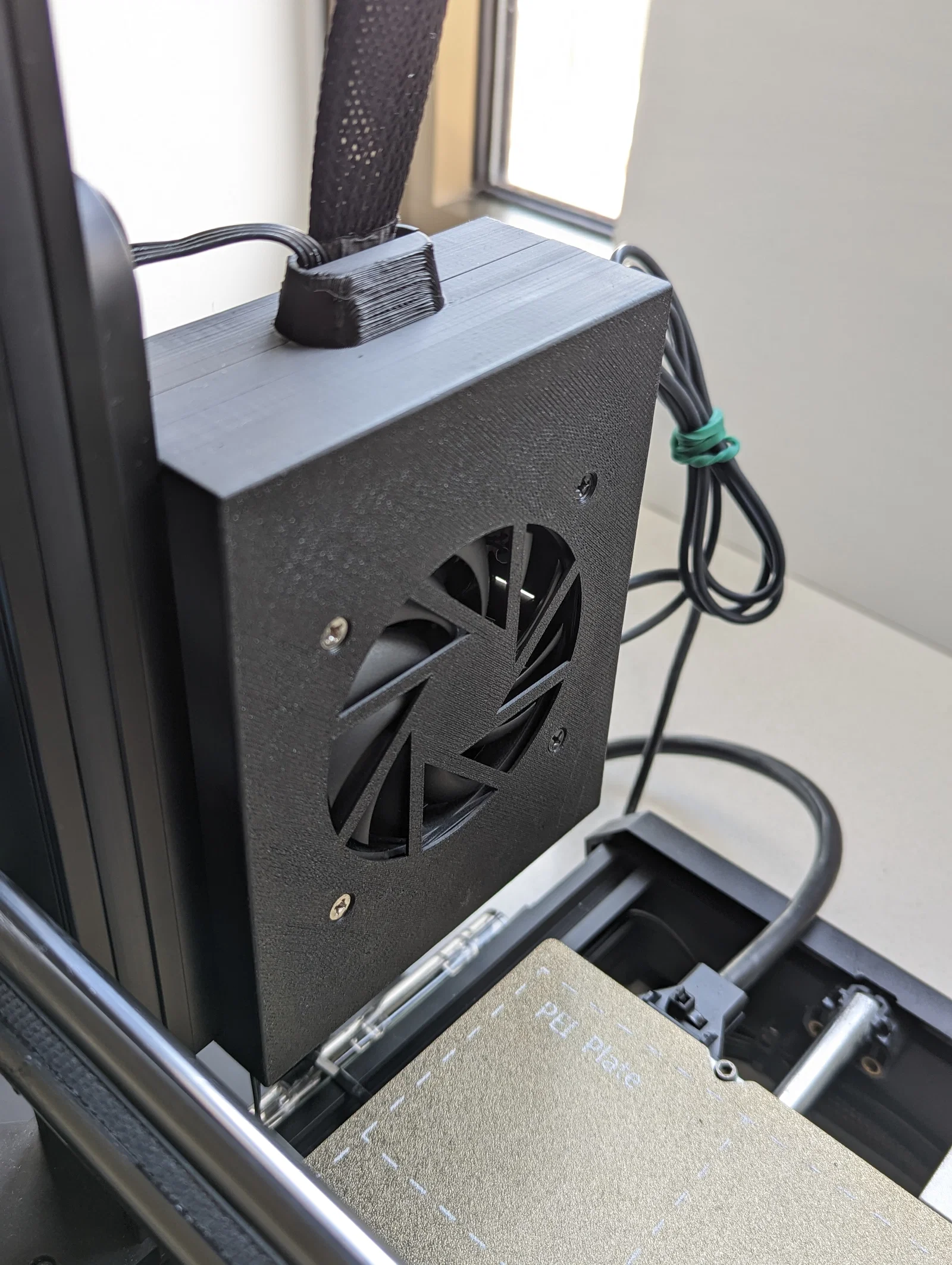

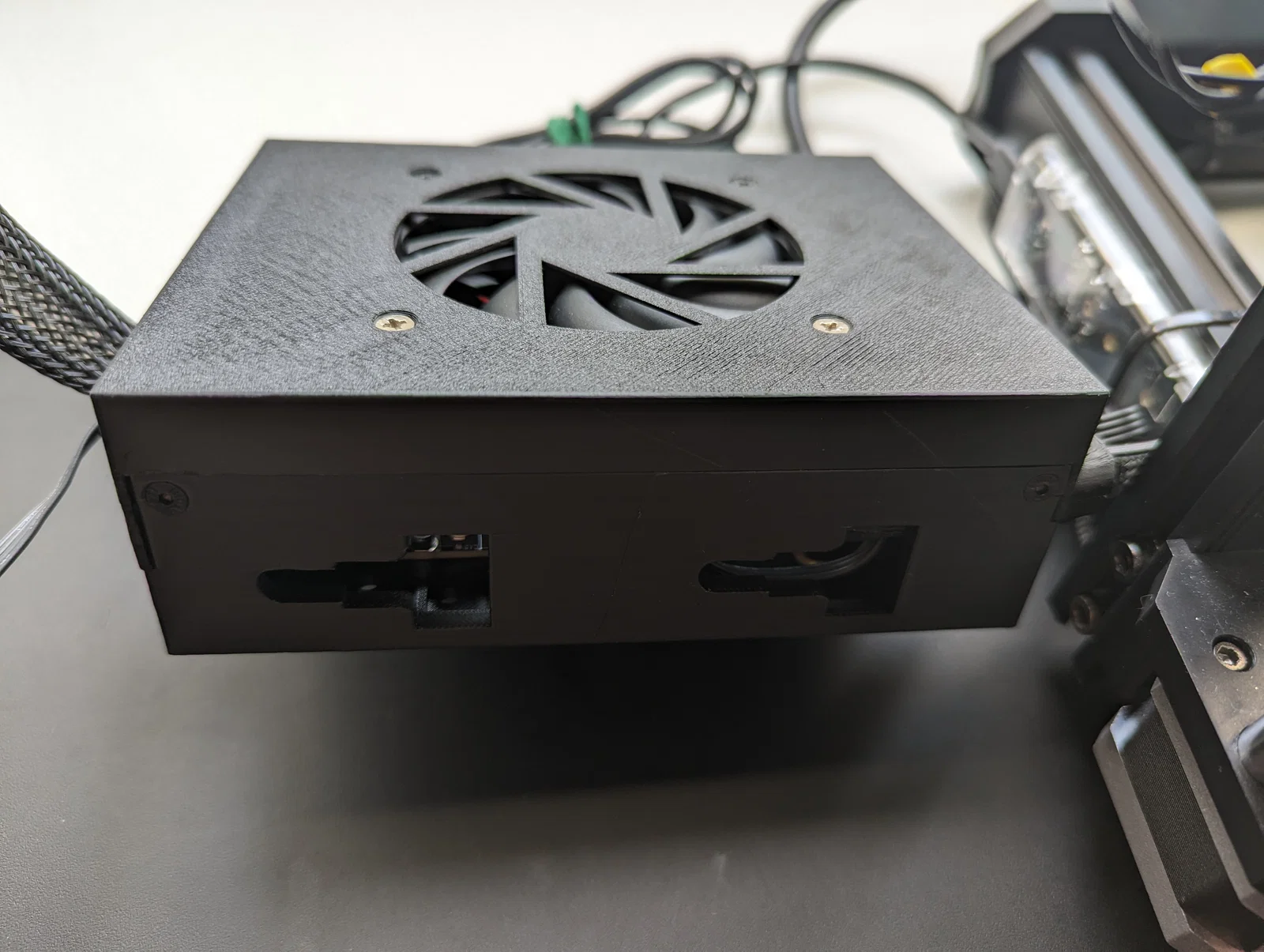

Vỏ case được thiết kế để gắn chung cả MCU và Raspberry Pi, kèm theo 1 quạt 80mm.

Phần mặt trước có lỗ cho 4* vít quạt M5x12 và hai bên là 4* M3x6.

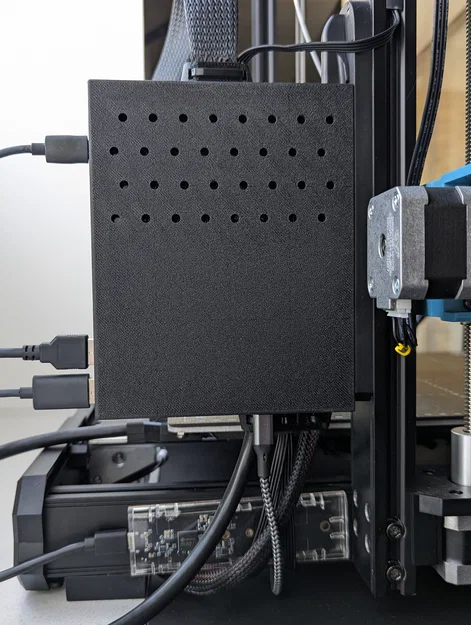

Với phần mặt sau, bạn chọn đúng theo phiên bản Raspberry Pi của mình; miếng này sẽ gắn trực tiếp vào cơ chế khóa (locking mechanism) zin.
Cần 8* insert ren M2.5x5 (threaded inserts) cho các điểm bắt phần cứng và 4* insert ren M3x6 cho phần mặt trước của case.

Sau khi test nhiệt, để quạt chạy rpm thấp, Raspberry Pi trung bình mát hơn khoảng 10–15ºC so với case Pi tiêu chuẩn.

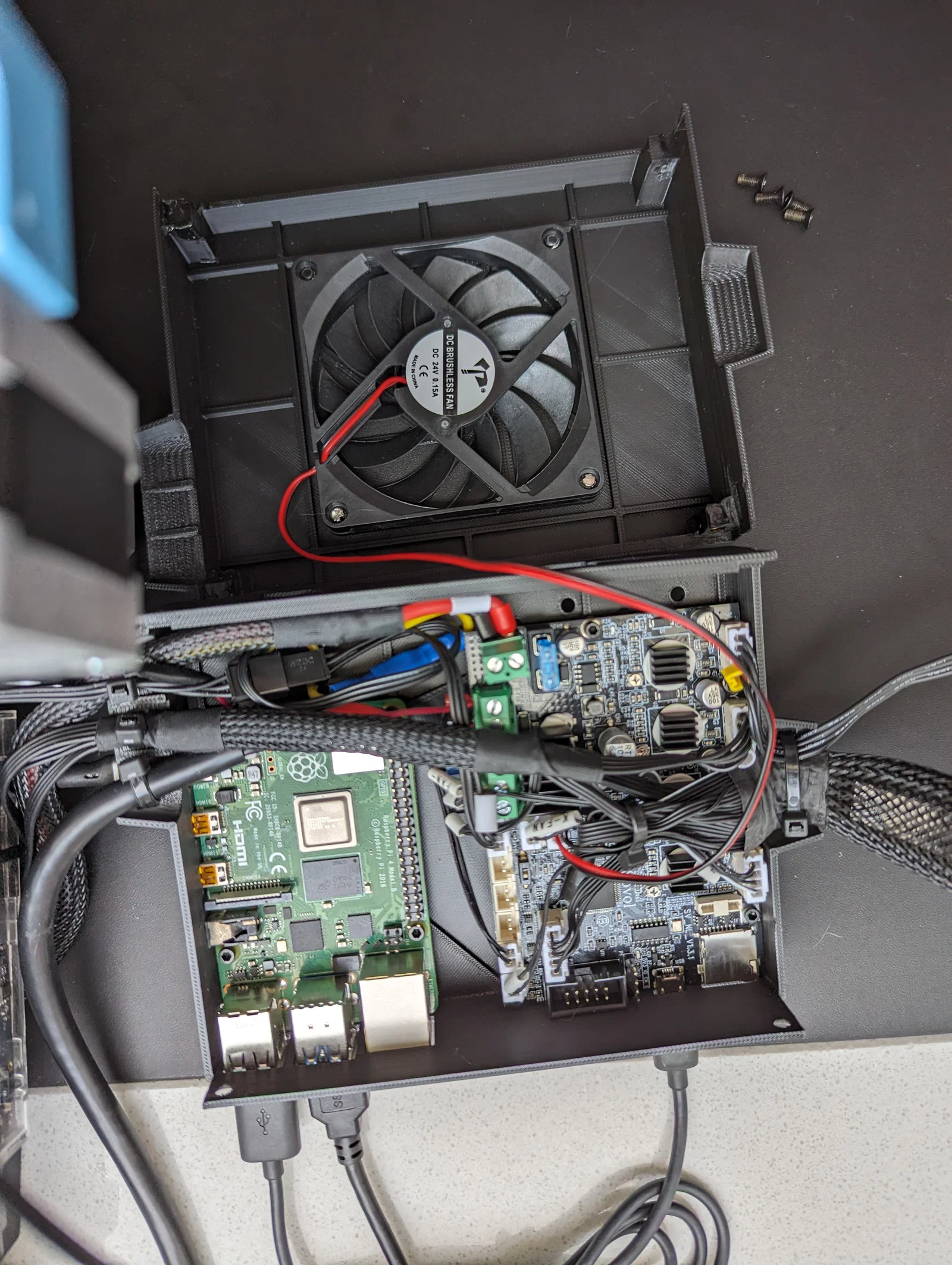

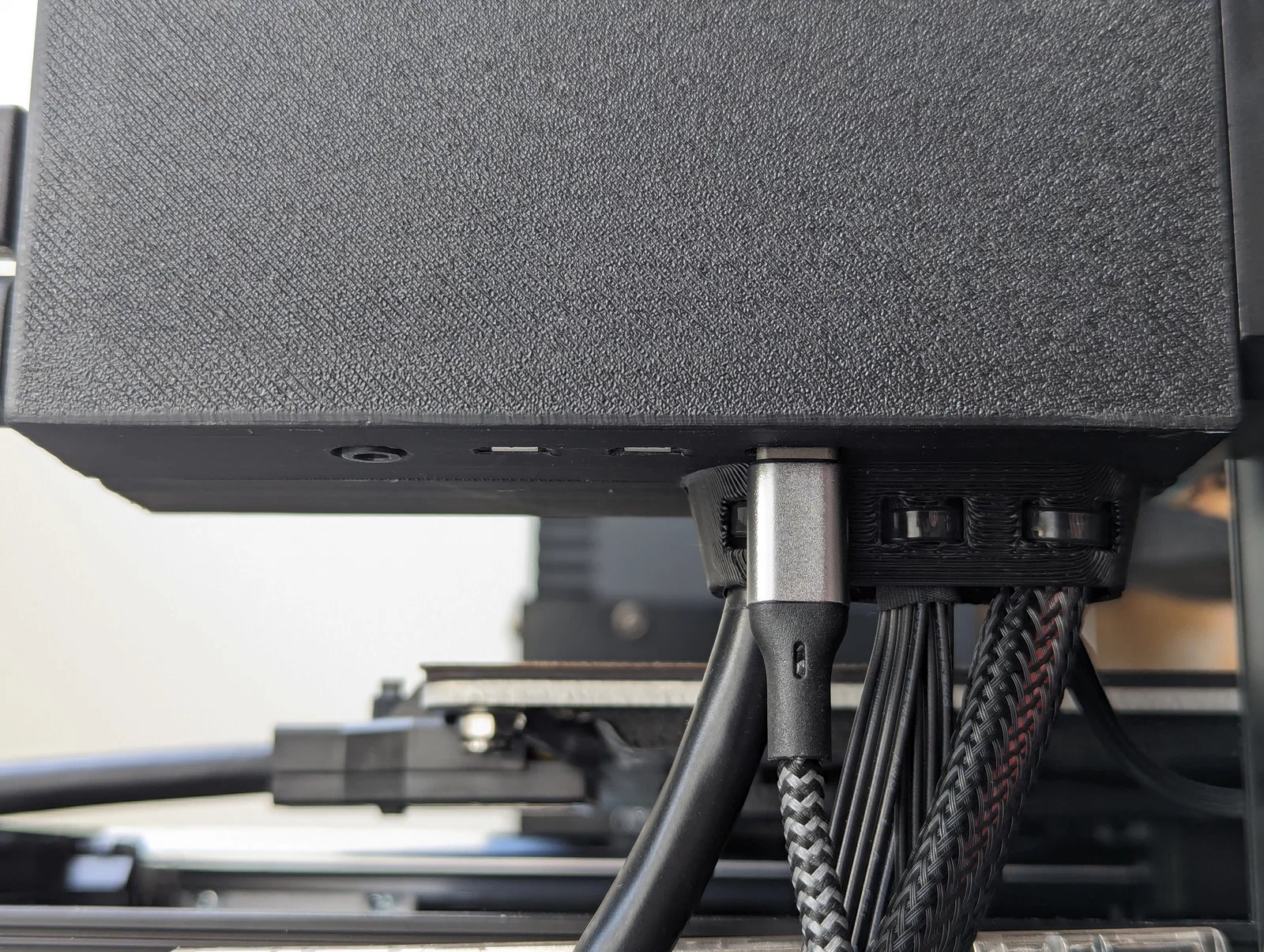

Điểm cần lưu ý của thiết kế này: sau khi lắp bo mạch vào case, bạn sẽ phải đi dây lại toàn bộ. Dây stepper trục X BẮT BUỘC phải đi từ phía trên case cùng với bó dây extruder, nếu không sẽ không đủ chiều dài dây để trục Z lên tới đỉnh. Tất cả các dây còn lại đi từ phía dưới.

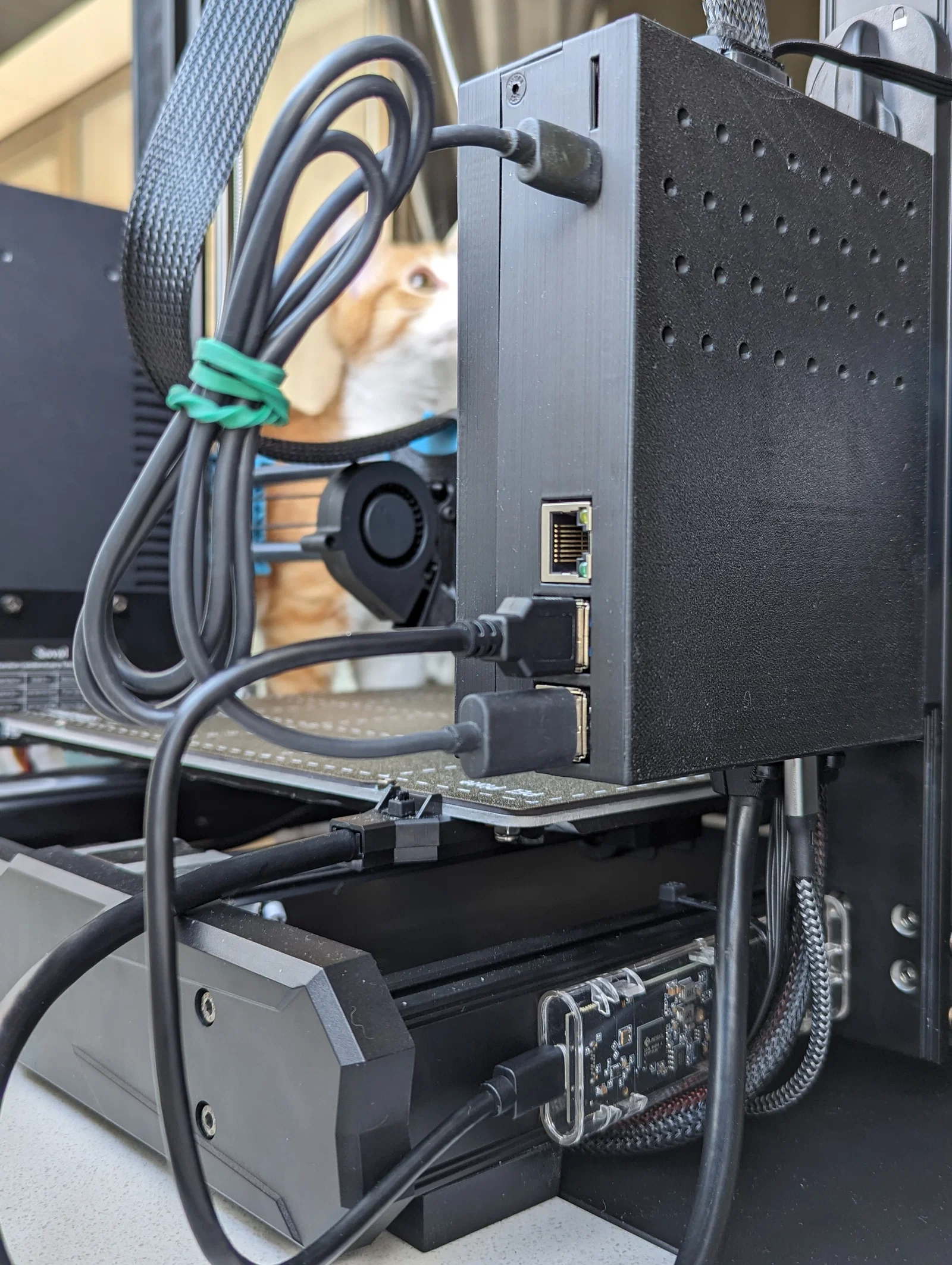

Raspberry Pi lắp khá khít, nên đưa vào trước từ phía cổng USB/Ethernet. Một chi tiết nữa: do hướng lắp, thẻ SD của Raspberry Pi sẽ bị che khá khuất dưới dây cáp, nên mình khuyến nghị dùng USB boot drive nếu bạn hay phải thay SD bị hỏng.

Danh sách vật tư cần có

• 4* M5x12 countersunk (vít quạt)
• 4* M3x6 countersunk (vít case)
• 4* insert ren M3x6 (threaded inserts)
• 8* M2.5x8 caphead (vít cho Pi và MCU)
• 8* insert ren M2.5x5 (threaded inserts)
• 1* quạt 80x10 24v (80x125 có thể vẫn vừa)

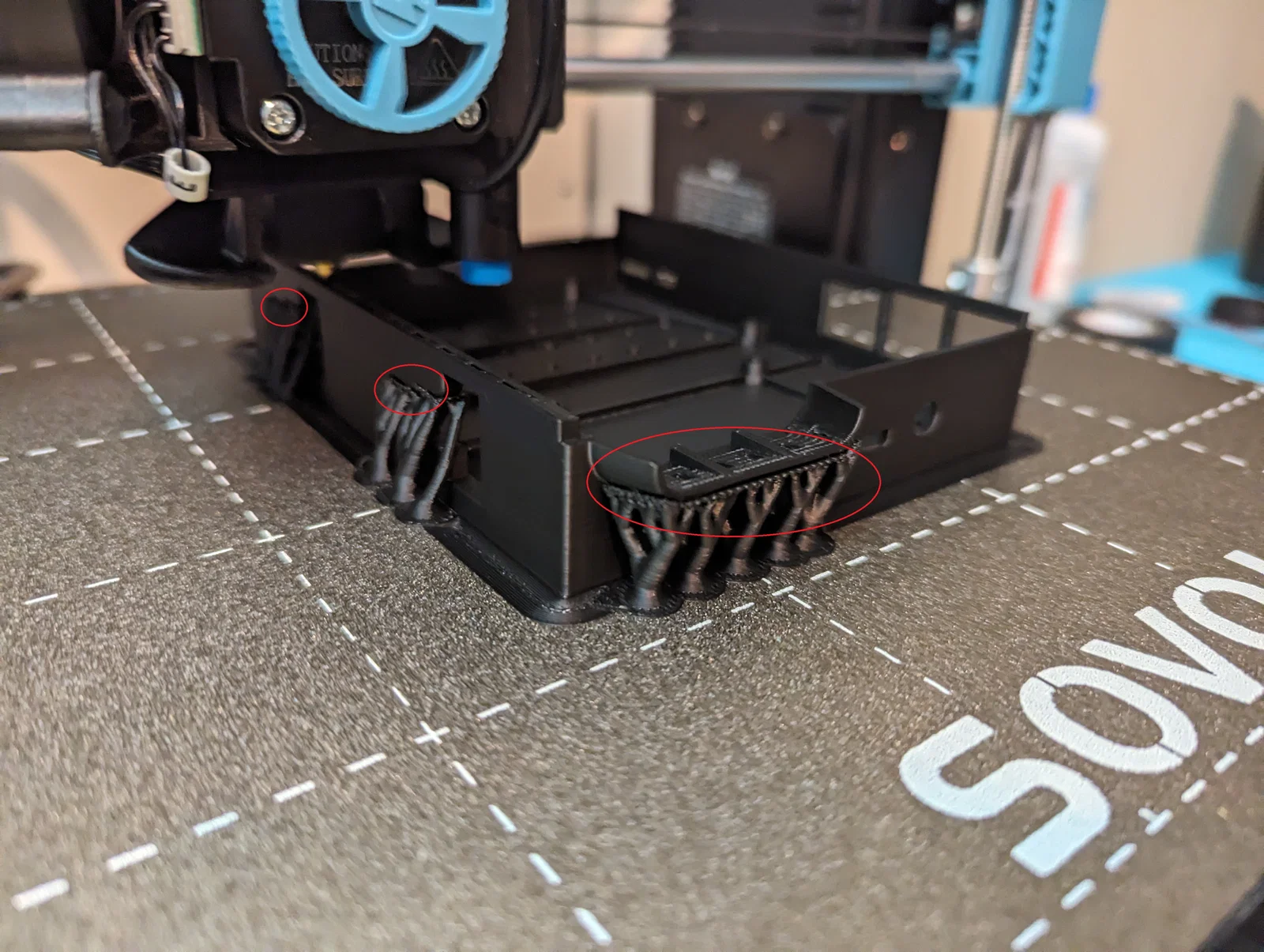

Mình in bằng PLA, nozzle .4 và layer height .2, chỉ cần support ở cửa đi dây trên/dưới, cũng như 2 bậc đầu tiên của các lỗ trong cơ chế khóa. Xem ảnh cuối để rõ hơn phần này.

Edit: Version 2 đã sửa một vài vấn đề liên quan tới threaded inserts, tăng khe hở quanh các cổng I/O, chỉnh lại kích thước lỗ vít quạt, và với RPi4B thì thêm gia cường kết cấu ở một góc vốn dễ bị gãy ở V1.

Làm chung với @Jonybat

Nếu bạn cần tương thích cho phiên bản Raspberry Pi khác, cứ liên hệ mình, mình sẽ vui vẻ chỉnh lại cho bạn. Mình cũng sẵn sàng nhận thêm góp ý!
