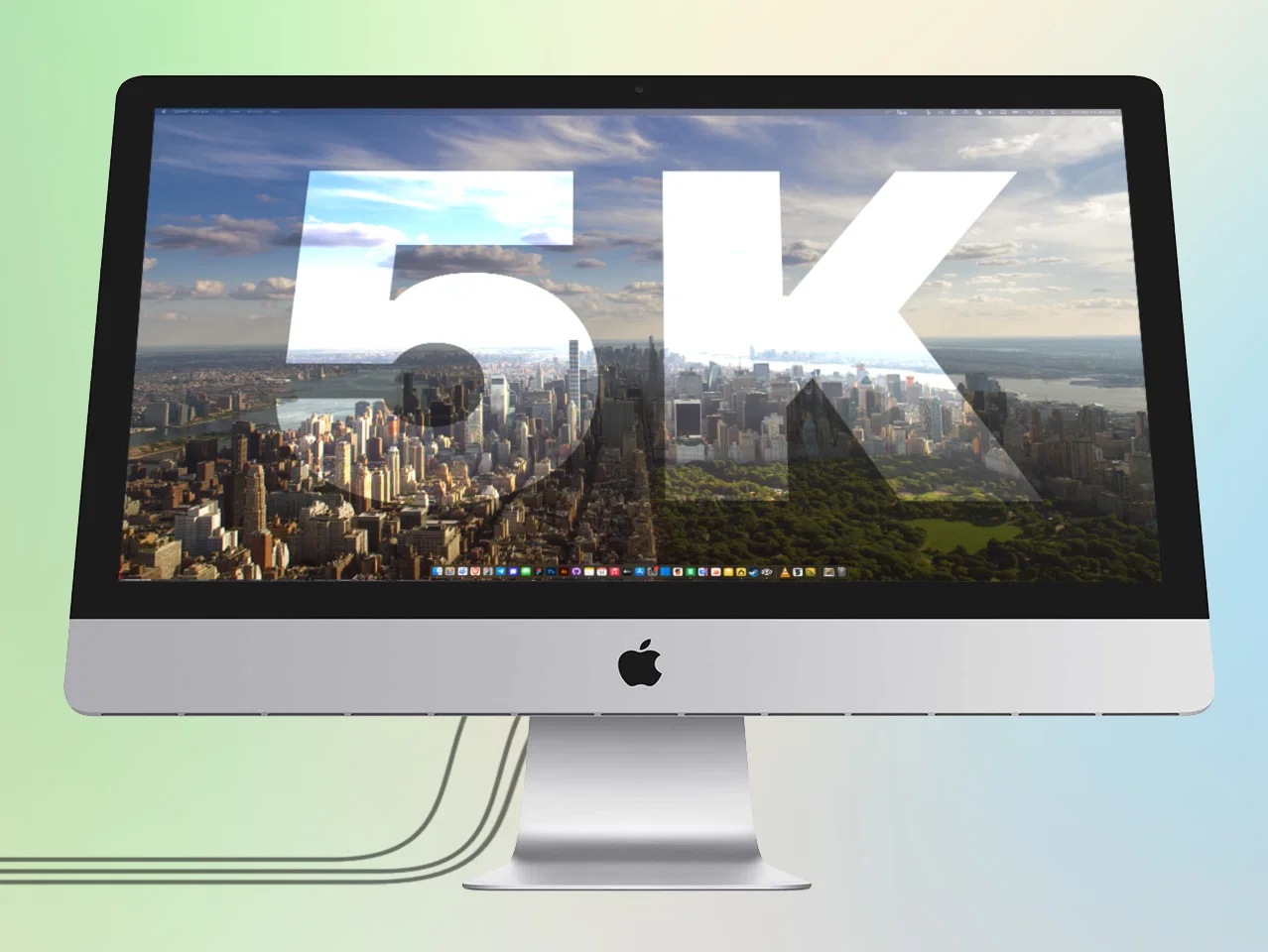

Chuyển iMac 27” (2014) 5K thành Monitor – Bộ mount/đồ gá

Mình đã chuyển một chiếc iMac 5K (2014) thành màn hình monitor. Mình muốn dùng ít keo nhất có thể và vẫn giữ cho phần display dễ sửa chữa, dạng modular.

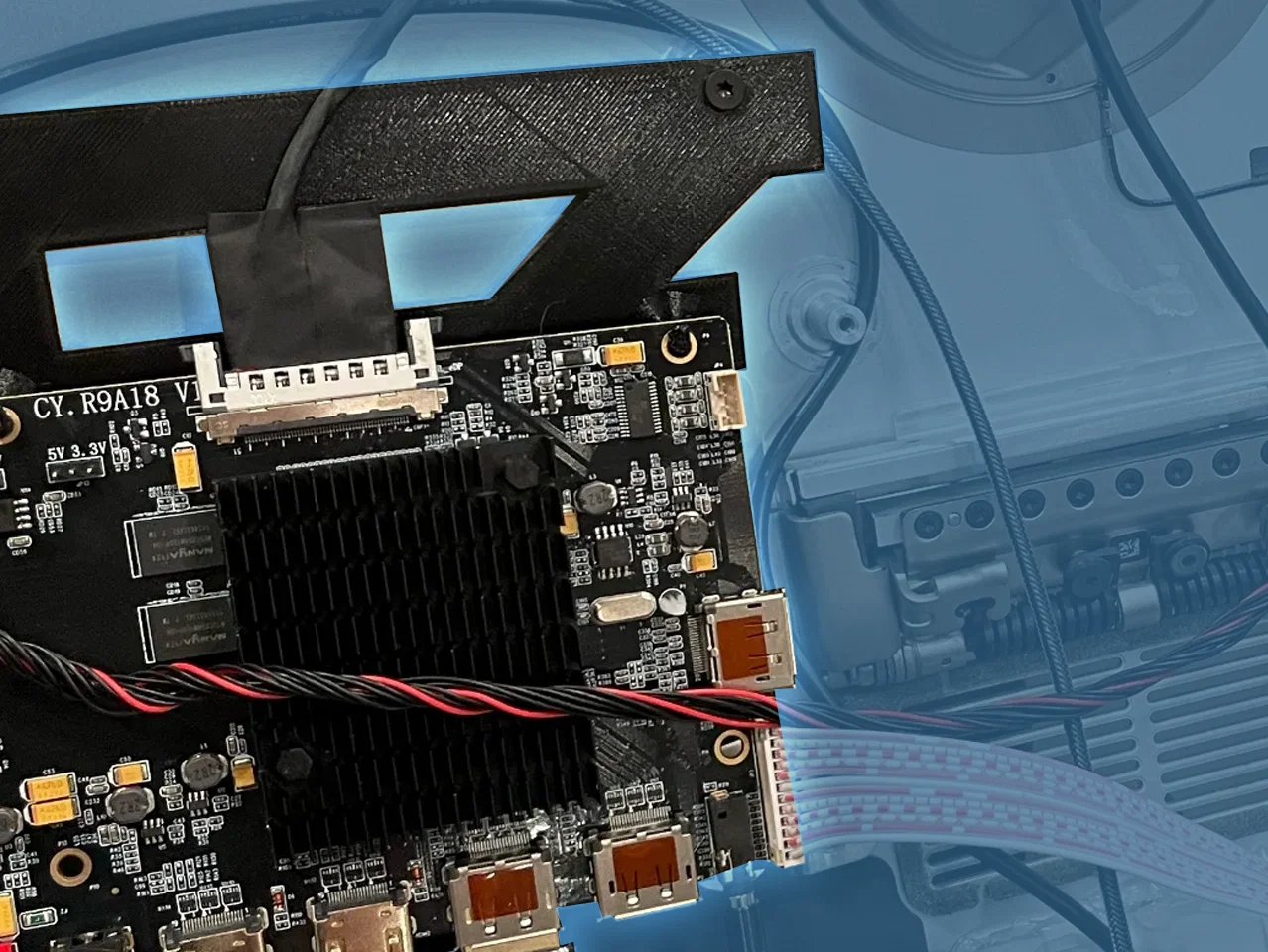

LCD Driver Board Mount

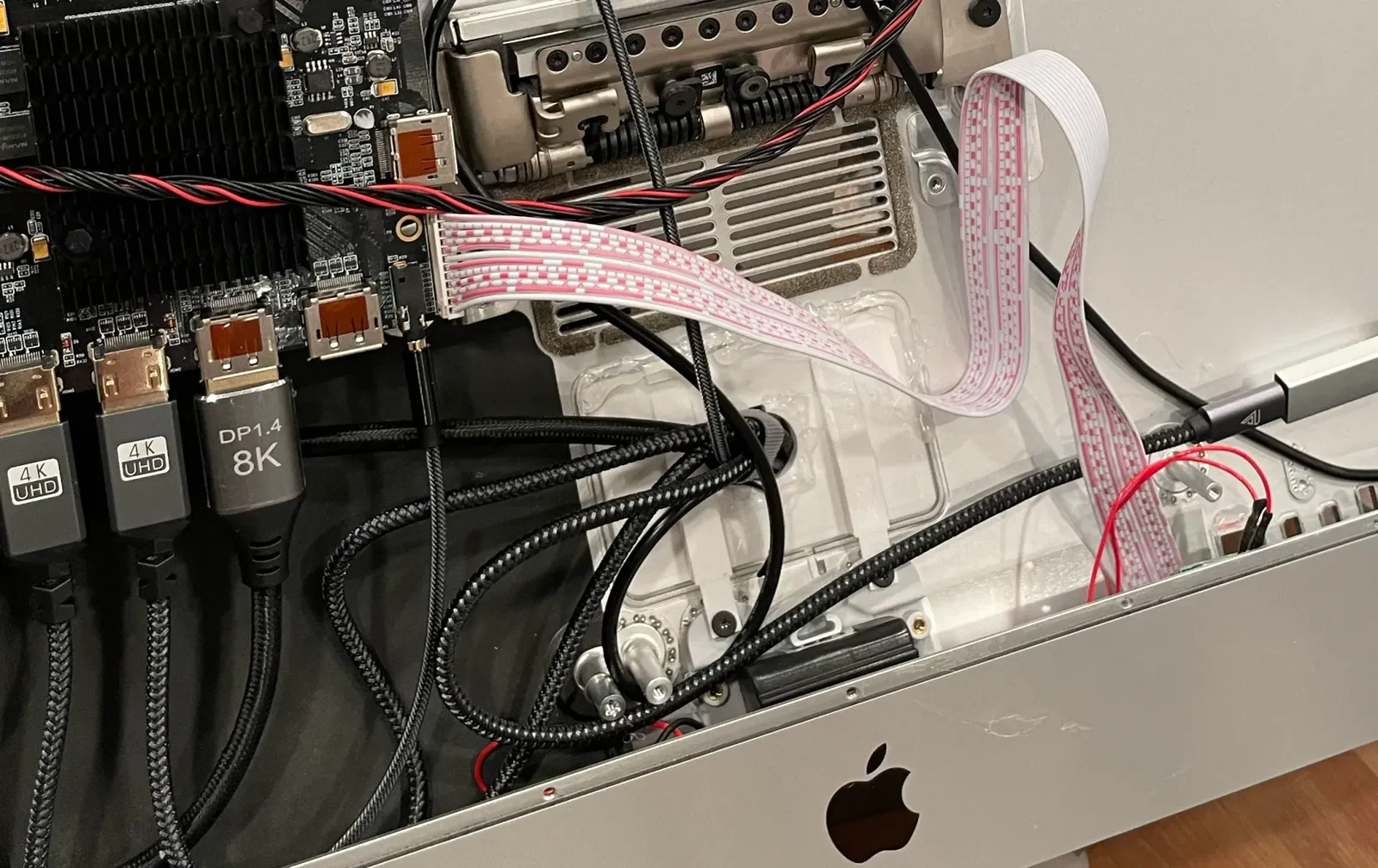

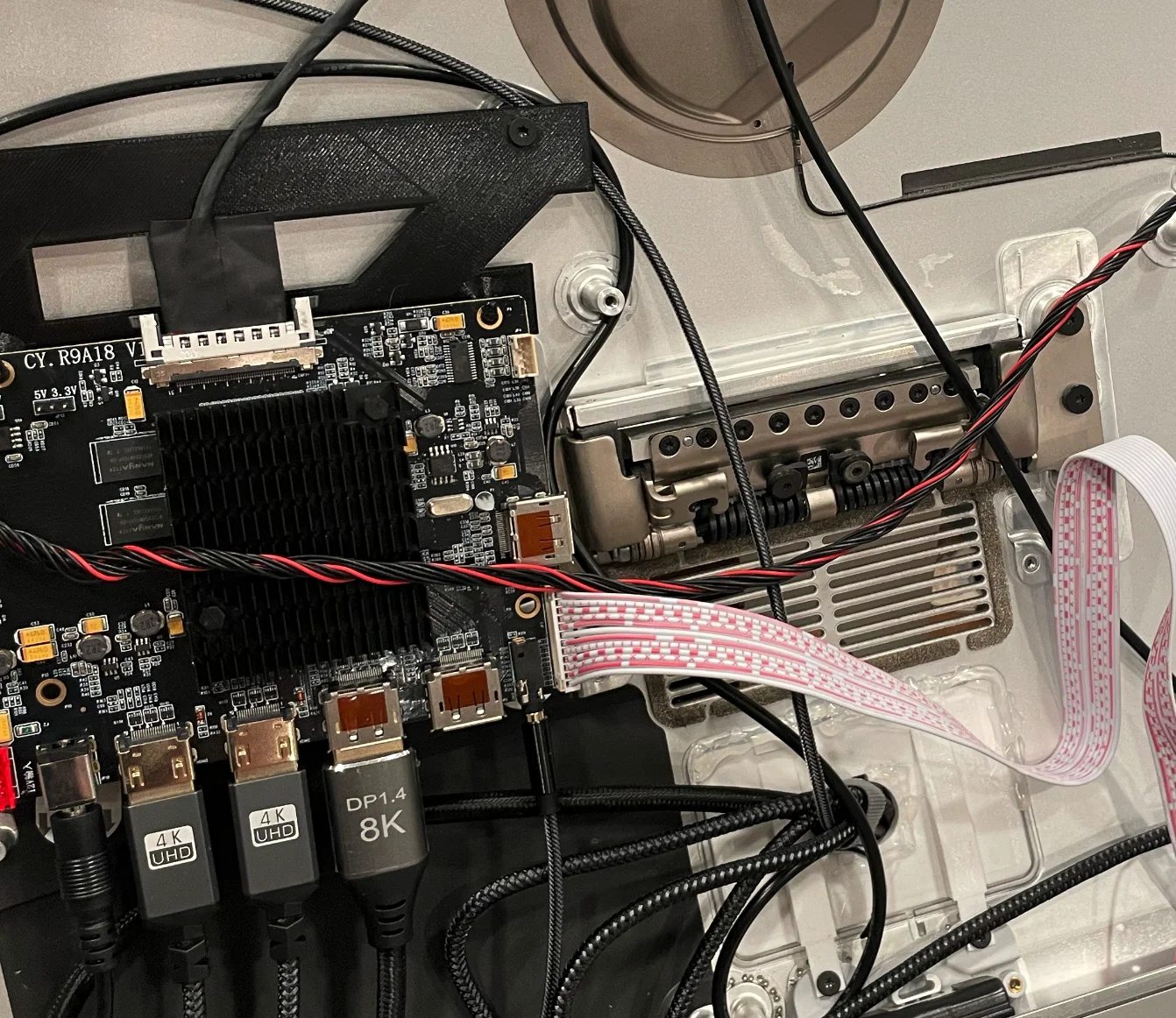

Để gắn LCD driver board, mình làm cái ngàm/giá này để có thể treo board đúng vị trí bằng các con ốc và lỗ ốc zin. Mình thấy quá nhiều người dùng băng keo 2 mặt, mà mình không muốn mạo hiểm vì món này nóng lên khá nhiều. Board mua từ e-qstore-2020 trên eBay.

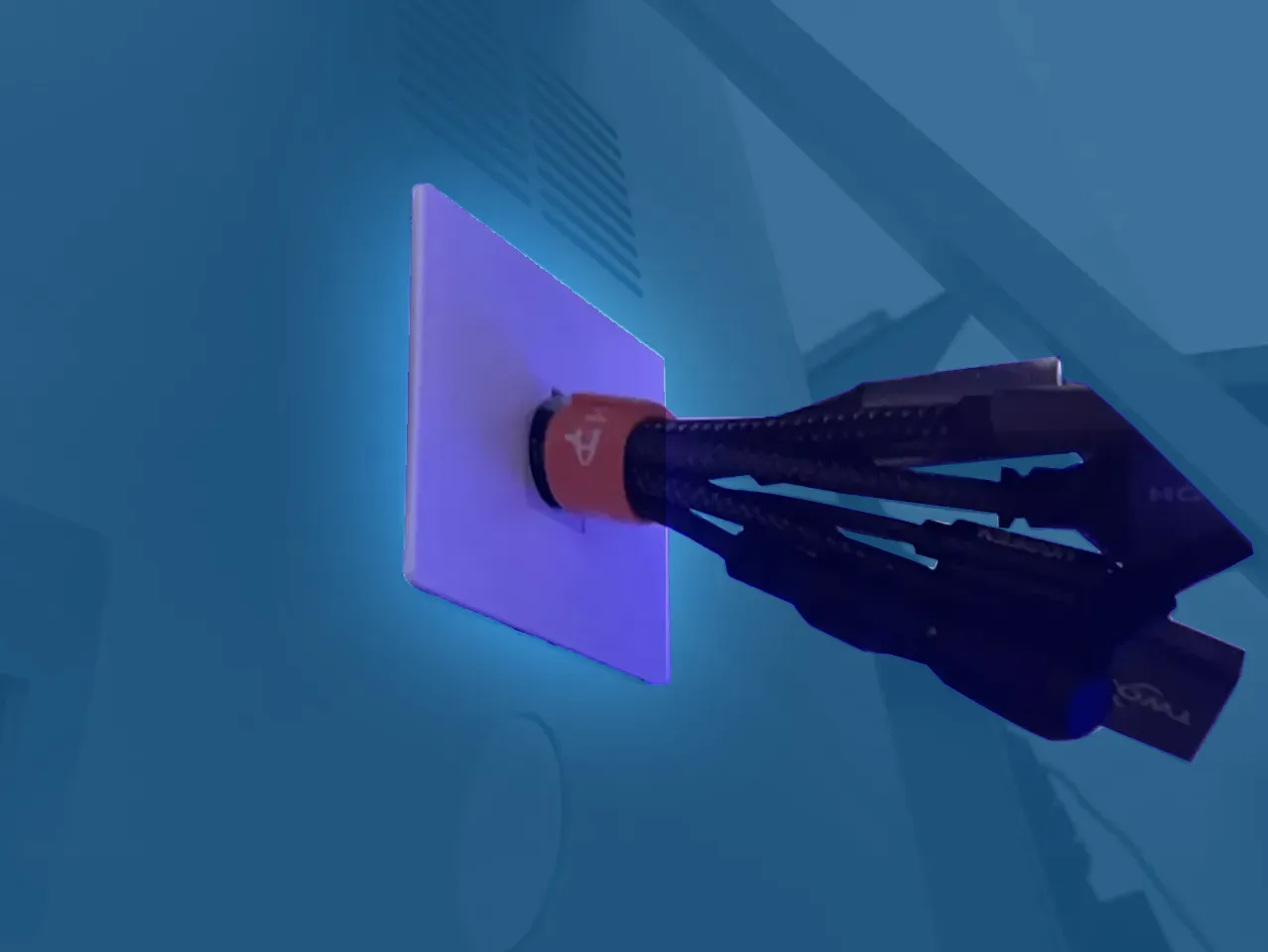

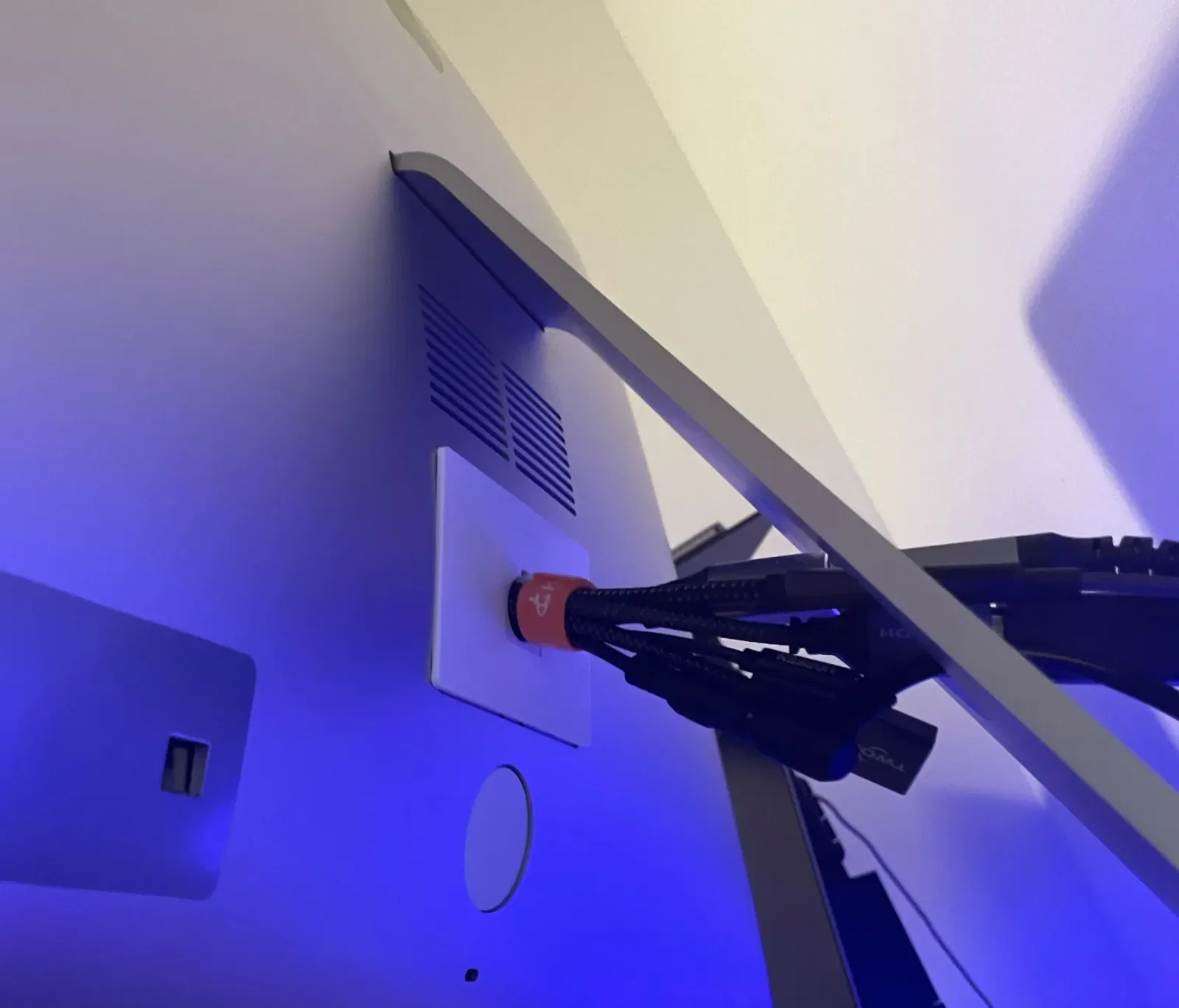

IO Ports RAM Door

Để luồn cáp input cho gọn và dễ, mình gắn các dây extension Male-to-Female cho toàn bộ port đi tới LCD Driver board, rồi muốn đưa chúng ra phía sau máy mà không bị kéo/căng lên board. Nhờ vậy mình có thể thay cáp hoặc thêm cáp về sau.

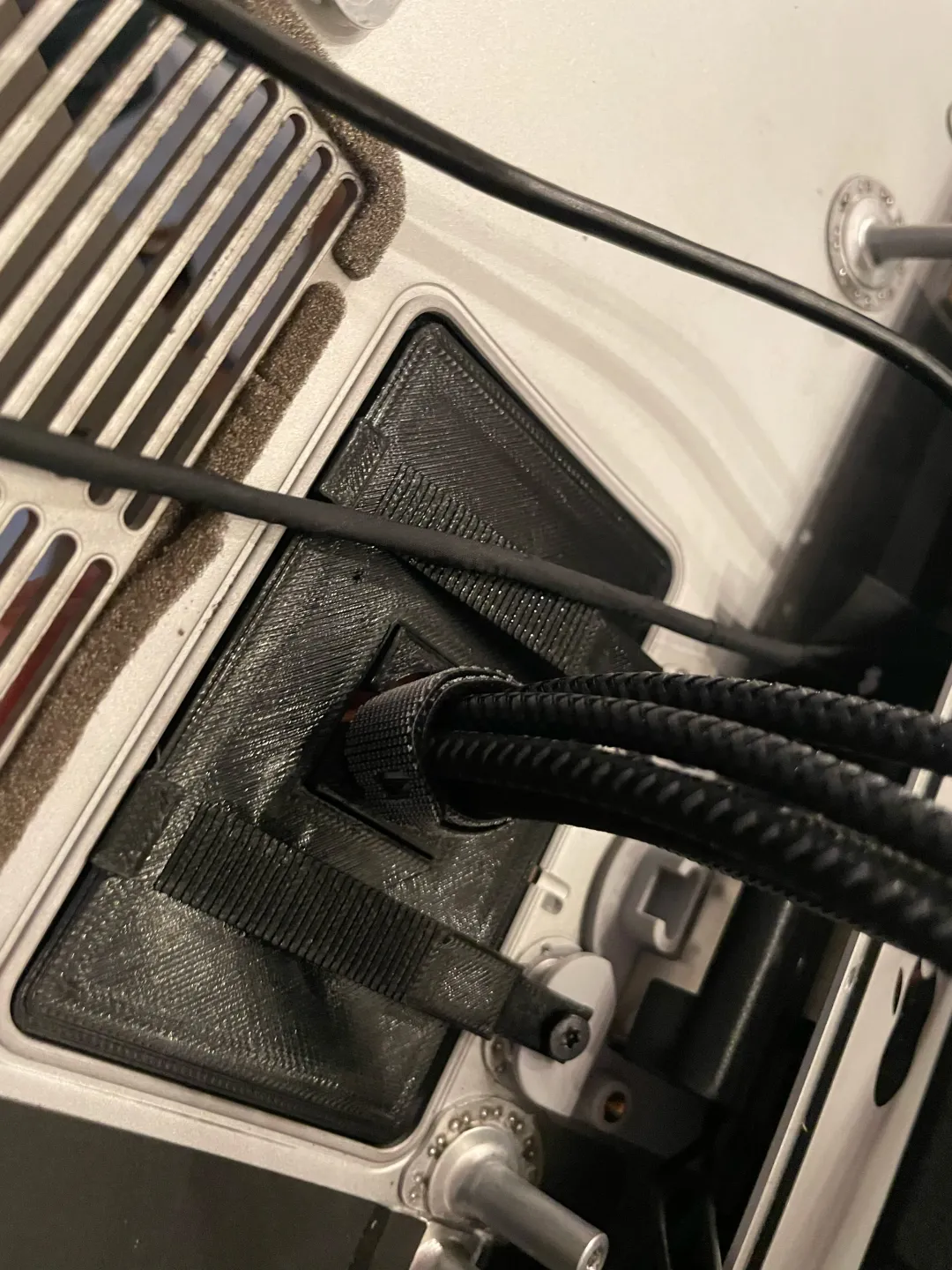

File gồm 2 phần. Đầu tiên, bắt “door” vào bằng ốc và lỗ ốc zin, luồn dây qua, rồi gắn phần thứ hai (miếng insert nhỏ) ôm quanh dây và dán keo nến (hot glue) cố định. Cách này sẽ chặn không cho đầu female bị tụt ngược vào trong máy. Mình có thêm dây rút (cable ties) ở mỗi bên để hạn chế dây bị kéo qua kéo lại.

Printed with supports for the screw holes.

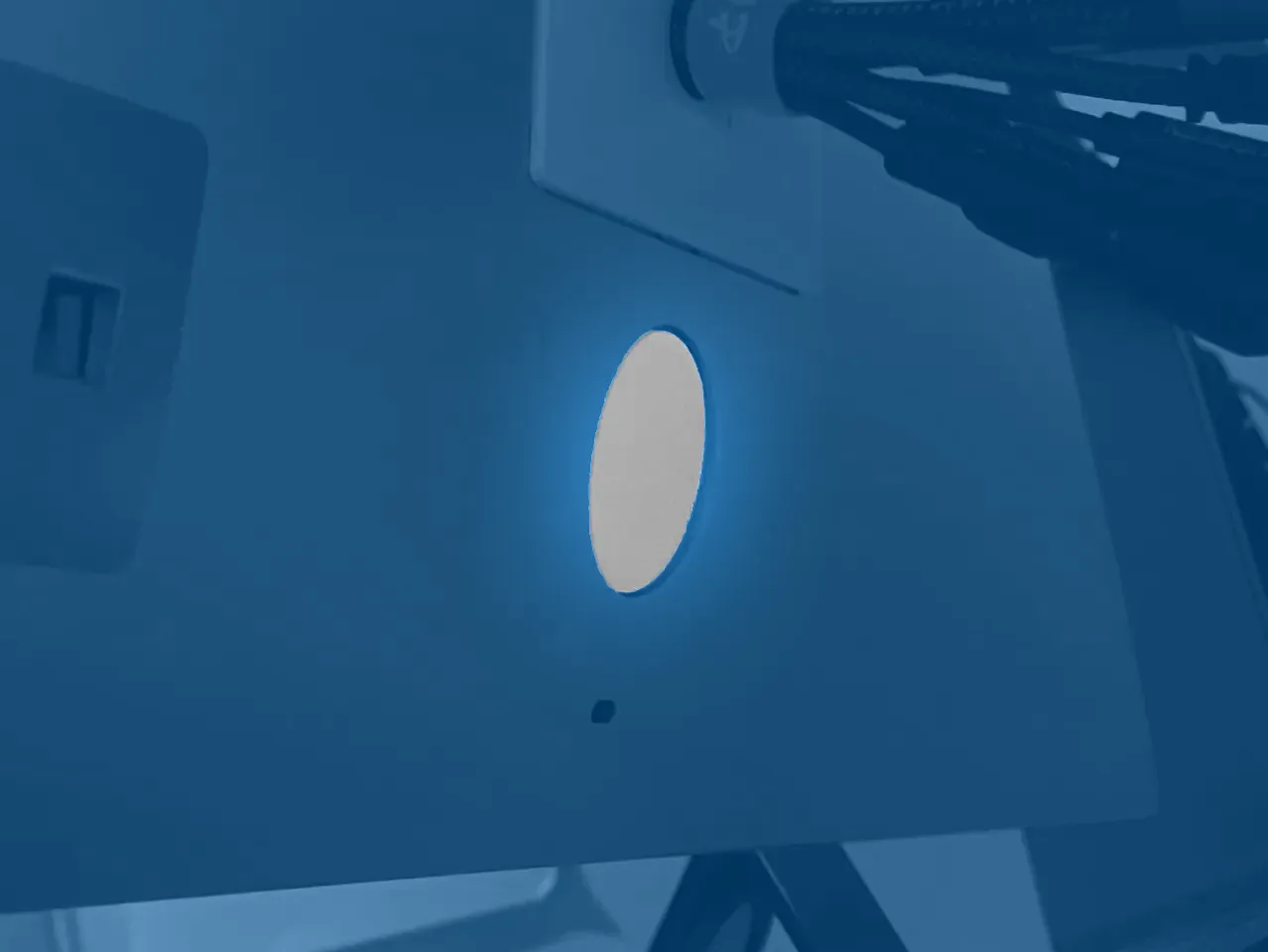

iMac Power Plug Cover

Mình dùng một power plug riêng cho bản conversion này và muốn che cổng AC phía sau iMac vì lý do an toàn. Nắp che power plug này giữ được tại chỗ mà không cần keo. Tuy nhiên, việc này có thể làm cho sau này tháo ra sẽ khó nếu không có dụng cụ.

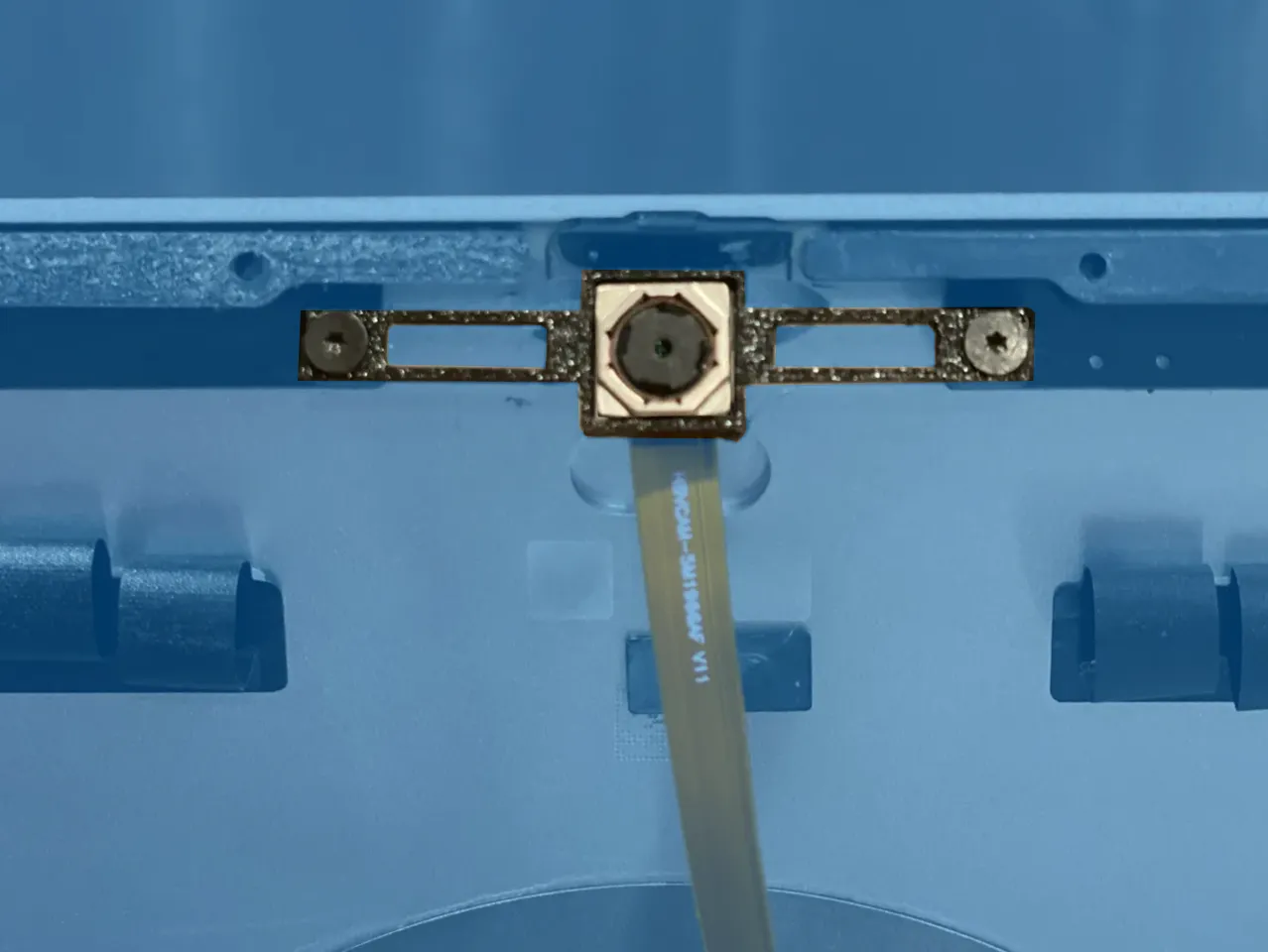

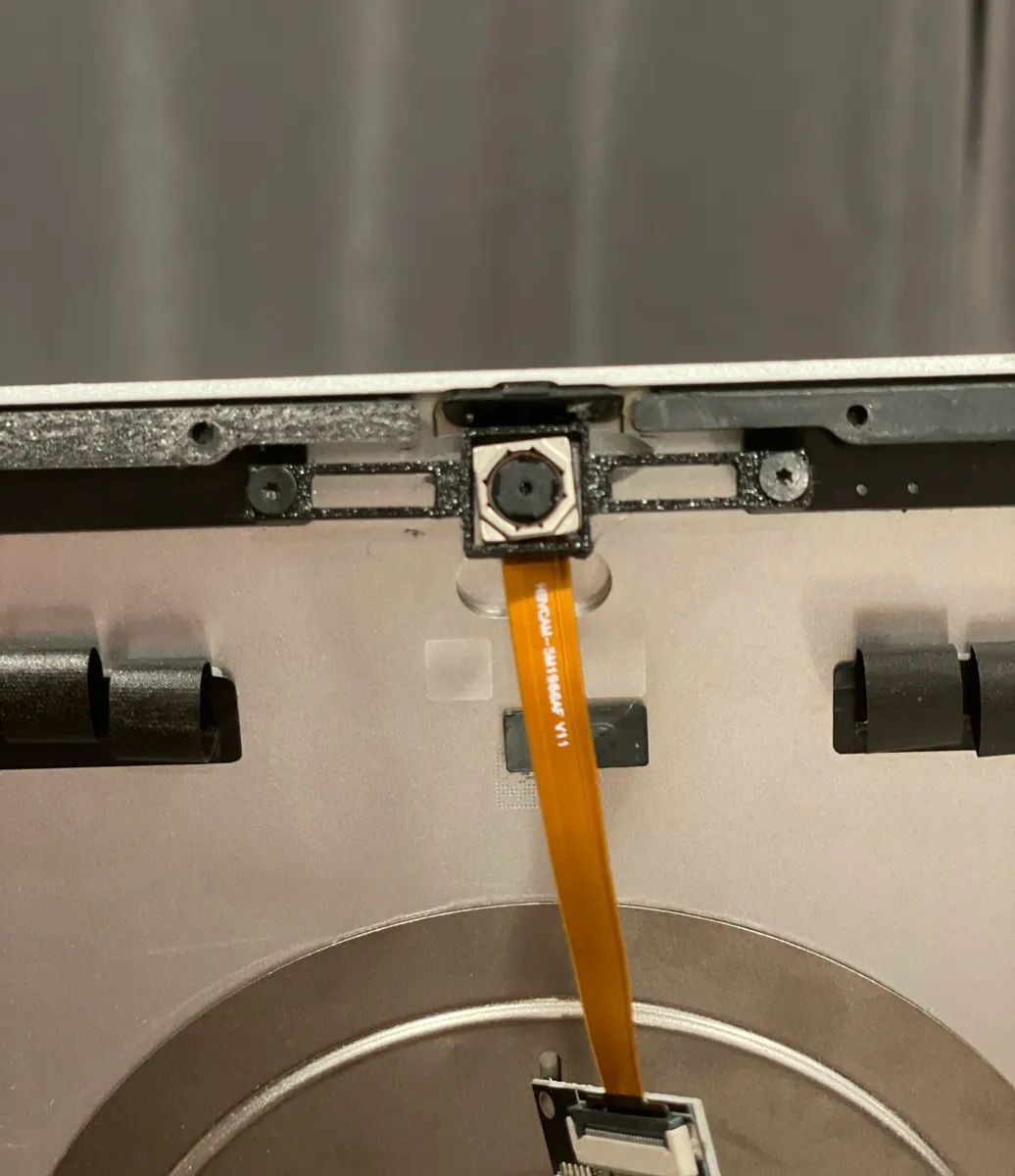

iMac 27" (2014) USB Camera Mount (Internal)

Để tận dụng lỗ camera phía trên, mình lắp thêm một USB camera sensor. File in này được thiết kế để dùng lại lỗ bắt camera và ốc zin, kèm với module: Bewinner HD USB Camera Module,OV5640 5MP 25921944P

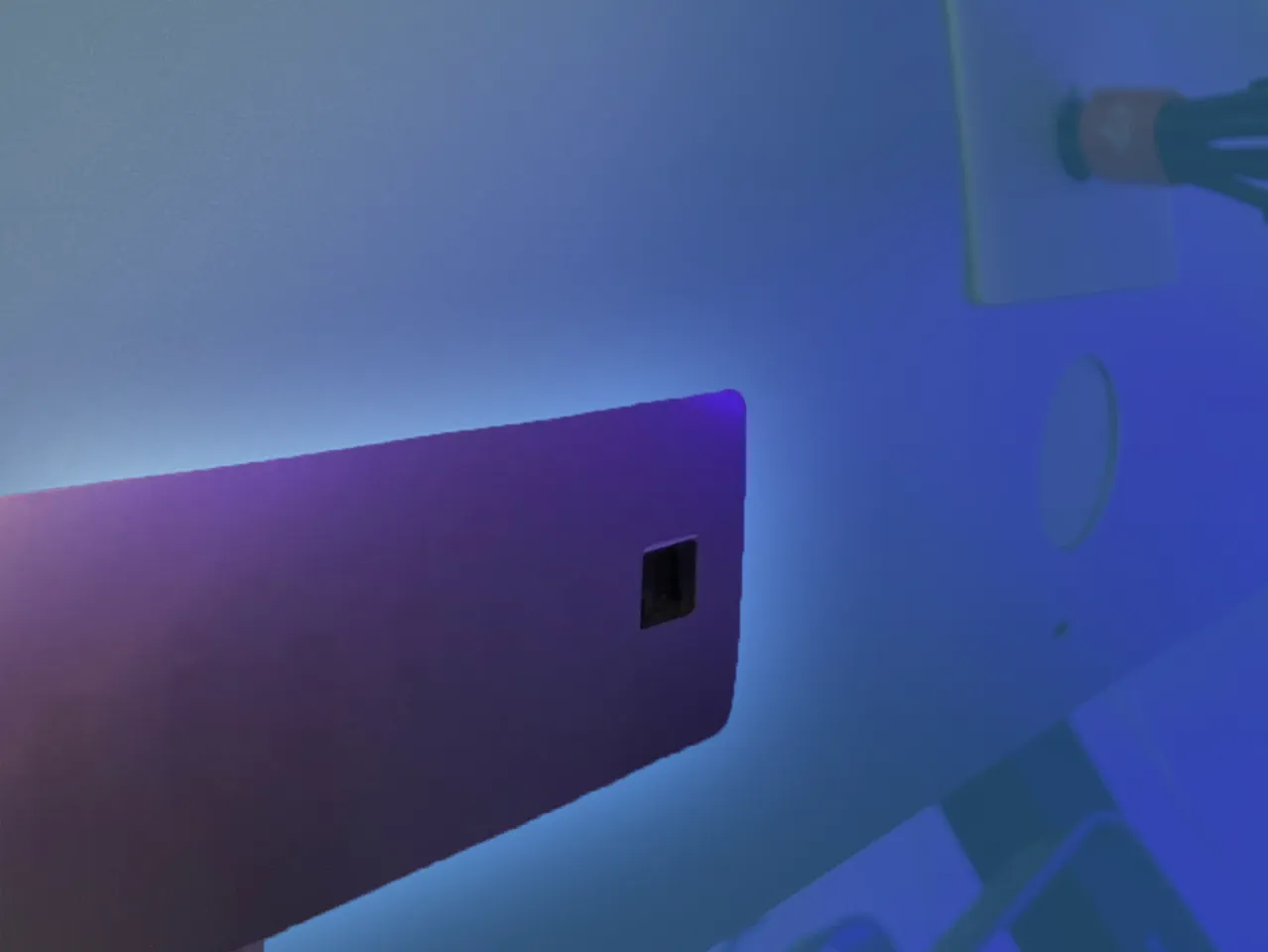

iMac 27" (2014) Ports Cover Decal

Để che các cổng cũ, mình dùng máy cắt decal/vinyl cutter để cắt file này trên vinyl tự dán màu bạc. Cổng ethernet được dùng để canh vị trí (alignment) và vẫn để hở vì mình đặt IR sensor cho remote control của LCD để đổi các thiết lập của monitor.

Vui lòng xem các file nguồn SVG & PDF để cắt ở mục “Other Files”. Hãy dùng file SVG & PDF với phần mềm điều khiển plotter để tạo gcode đúng.
