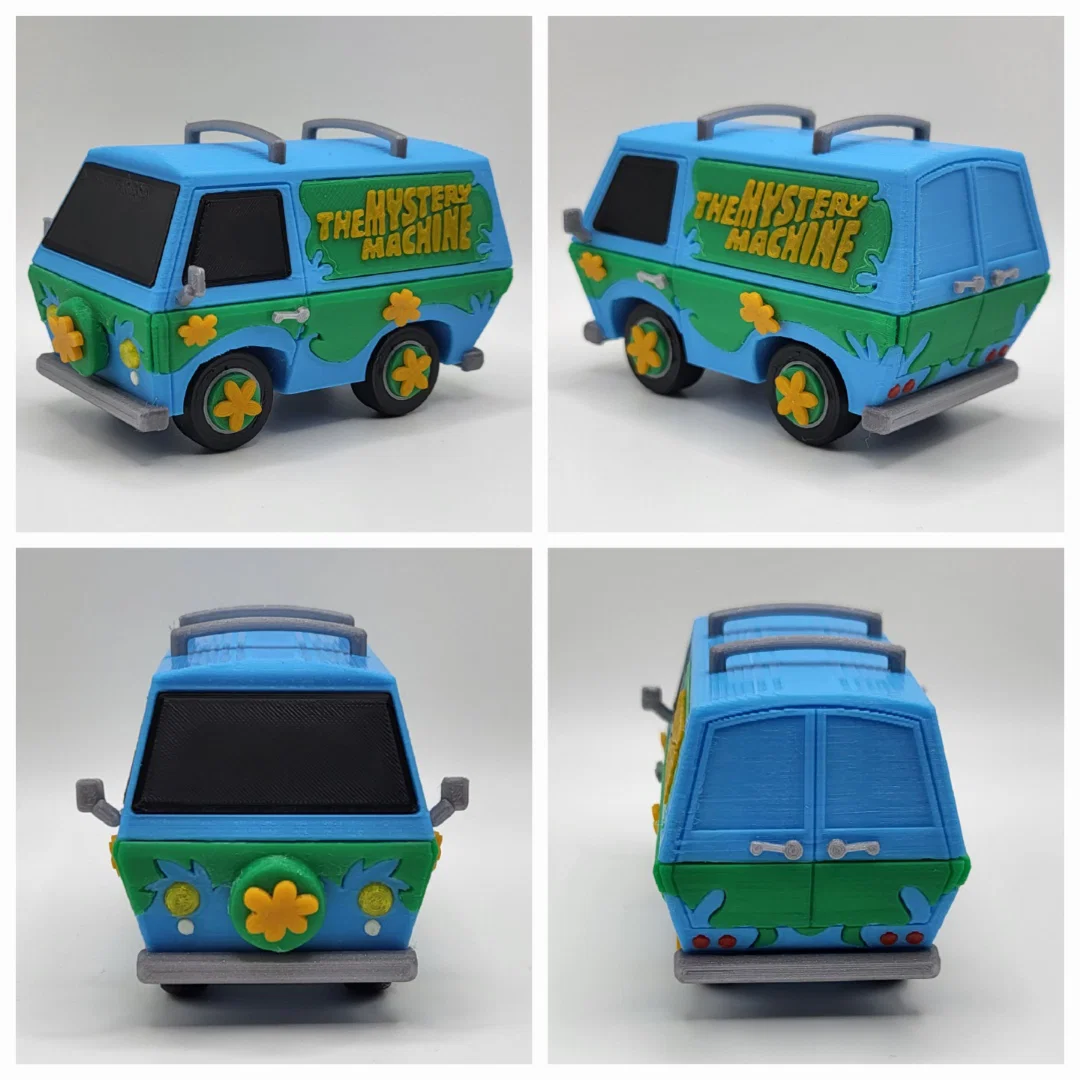

Mystery Machine (Xe Mystery Machine) – Mẫu print-in-place

CẬP NHẬT 7/5/23: Mình đã gỡ Mirror [x2].stl và thay bằng Left Mirror.stl và Right Mirror.stl. Mình cũng làm tương tự cho các file .step.

Mình đã xử lý vấn đề độ khớp của lốp trên trục (axle) thường. Giờ có riêng một bộ lốp cho từng loại trục. TPU Tire [x4].stl và Regular Tire [x4].stl. Mình cũng đã cập nhật các file .step.

Ban đầu mình tính làm một bộ xích xe tăng (tank treads) kiểu print-in-place, nhưng làm tới làm lui thì nó thành bộ print-in-place gồm axles/frame/rims, nên mình triển luôn và thiết kế một chiếc Mystery Machine xoay quanh bộ đó. Mâm (rims) cho phép gắn thêm hubcap nhưng không gắn vẫn chạy bình thường. Đây cũng là lần đầu mình dùng TPU làm lốp, và mình thiết kế để lốp trượt vào đúng cái gờ (bump) trên mâm. Tất cả hình lắp ráp đều dùng mâm dành cho lốp TPU.

Mình cũng có kèm một bộ trục “regular” nếu bạn muốn in lốp bằng vật liệu khác ngoài TPU. Bộ trục này không có cái gờ trên mâm, và lốp chỉ cần trượt vào là xong.

IN ẤN (PRINTING):

• Mình in tất cả ở tốc độ 100 mm/s và layer height 0.12 mm.
• Tất cả đều in bằng PLA trừ phần lốp. Lốp là TPU.
• Có 2 bộ trục: một bộ dùng với lốp TPU và một bộ dùng với lốp PLA/PETG.
• Panels.stl sẽ cần đổi filament từ Green sang Orange. Nếu bạn in với layer height 0.12 mm thì sẽ đổi filament sau layer thứ 10.
• Chắc bạn có thể in không cần supports, nhưng mình có dùng supports cho Body.stl. Mấy phần còn lại in không supports vẫn đẹp.
• Ngoài .STL, mình có kèm file .STEP phòng khi ai cần chỉnh tolerances.
• Nếu bạn thấy [x2] hoặc [x4] trong tên part thì bạn cần in đúng số lượng đó.

LẮP RÁP (ASSEMBLY):

Điều đầu tiên mình đề xuất là gắn hết các bông hoa và tay nắm cửa (door handles) vào đúng plate/hubcap tương ứng. Mình dùng keo để cố định tất cả hoa và tay nắm, kể cả khi khớp rất sát và chặt.

Tire Flower.stl lắp vào Front Plate.stl như hình bên dưới.

Tiếp theo, lấy Right Plate.stl, Back Right Flower.stl, Front Right Flower.stl và Right Door Handle.stl. Gắn hết như hình bên dưới. Lặp lại các bước cho bên trái rồi để qua một bên trước.

Hubcap Flower [x4].stl lắp vào Hubcap [x4].stl như hình bên dưới.

Khi keo trên hubcaps đã khô, lấy lốp và cụm rim/axle. Mình đề xuất lắp lốp vào mâm trước, rồi mới gắn hubcaps như hình bên dưới.

Tiếp theo, lấy Body.stl và gắn các cửa kính (windows) và kính chắn gió (windshield) như hình bên dưới. Tương tự, dù cửa kính với mình khít sẵn, mình vẫn chấm một ít keo để giữ cho chắc.

Tiếp theo, lấy Headlights [x2].stl và Fog Lights [x2].stl rồi gắn vào thân xe.

Rồi gắn Tail Lights [x4].stl như hình bên dưới.

Rack [x2].stl lắp vào phần trên của Body.stl như hình bên dưới. Đây là một trong số ít chi tiết mình không dán keo.

Cản (bumpers) lắp vào thân bằng mối ghép dovetail joint. Nó chỉ vào đúng một chiều thôi nên làm sẽ khá dễ.

Tiếp theo, bạn có thể bấm (snap) cụm bánh xe đã hoàn thiện vào vị trí. Gắn chiều nào cũng được vì cụm này không có phân biệt trước/sau/trên/dưới, nó sẽ gắn vào body theo bất kỳ hướng nào.

Khi đã gắn bánh xong, lấy Back, Front, Left và Right Plates rồi gắn như hình bên dưới. Mình vẫn khuyên dùng keo để cố định, dù khớp khá chặt.

Sau đó gắn các panels.

Cuối cùng, gắn tay nắm cửa vào phía sau của thân xe và gắn gương (mirrors) ở phía trước.

Vậy là xong. Cảm ơn bạn đã đọc, chúc in vui vẻ, và nếu bạn thích mẫu này thì cân nhắc ủng hộ mình bằng cách dùng link Support Designer trong hồ sơ của mình nha.
