Cột đèn đường đua Slot Car tháo rời cho LED strip 12V

Mình muốn gắn đèn cho đường đua slot car, nhưng vì mình hay dùng đường đua cho các buổi club racing—nơi xe bị crash thì phải được nhặt lên và đặt lại nhanh nhất có thể—nếu có cả đống cột đèn quanh đường đua thì đa phần thời gian sẽ rất vướng tay khi marshal xe. Vì vậy mình cần cột đèn tháo ra lắp vào cho lẹ. Mình nghĩ ra một giải pháp đơn giản dùng phono plugs and jacks. Cách này giúp cắm/rút rất nhanh, đồng thời còn xoay được để tán ánh sáng hiệu quả nhất có thể.

Làm theo hình minh hoạ…

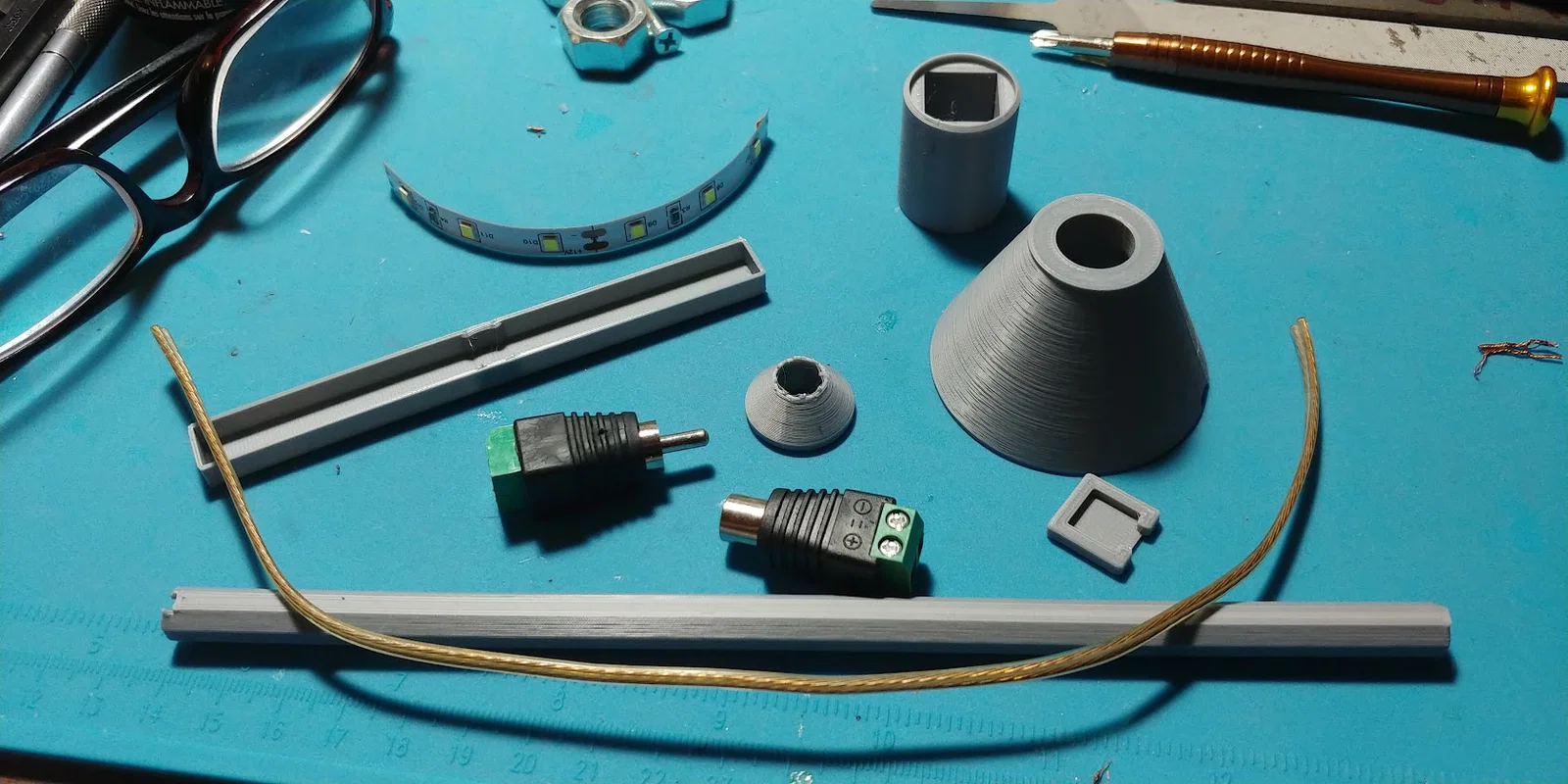

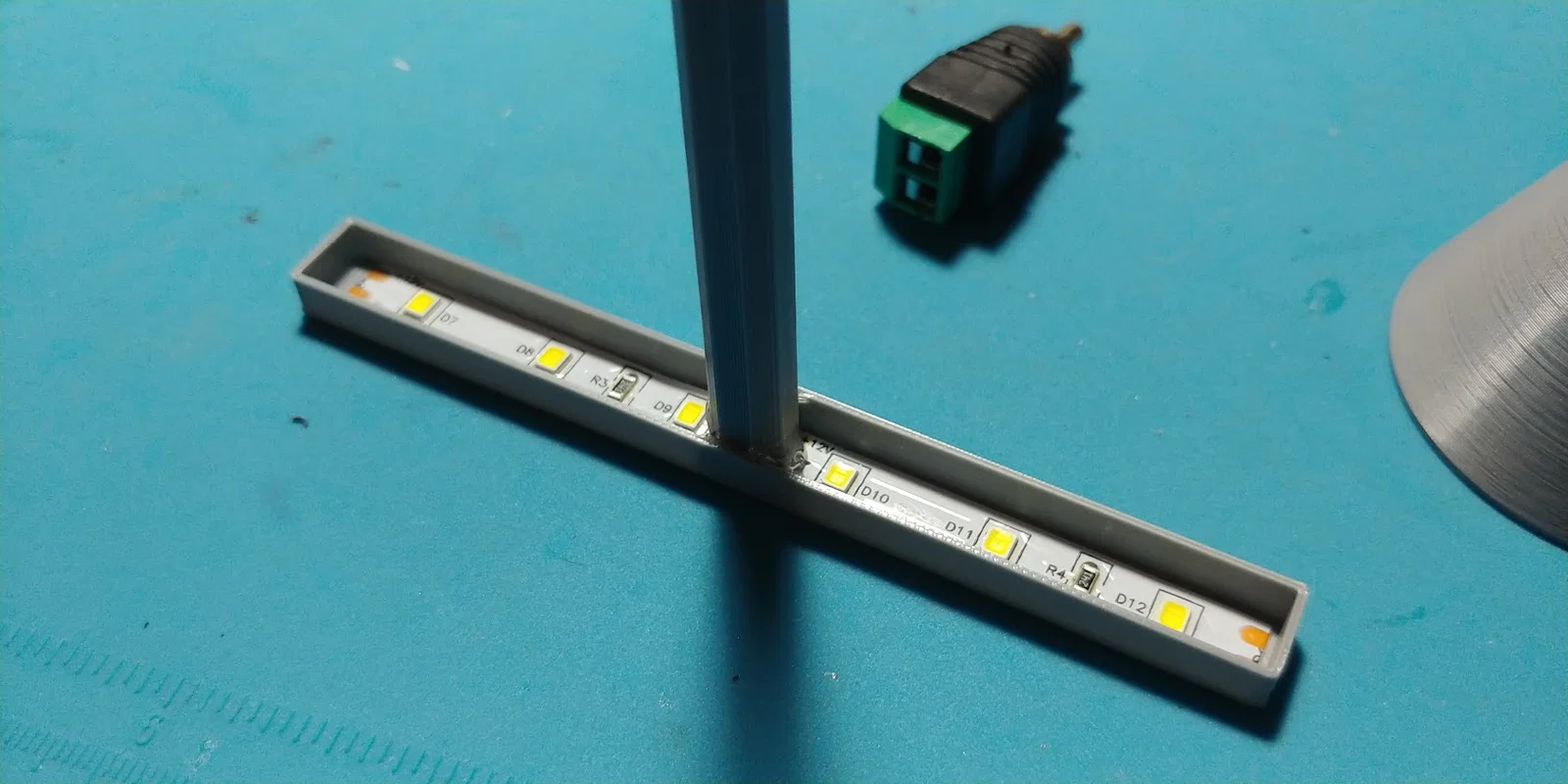

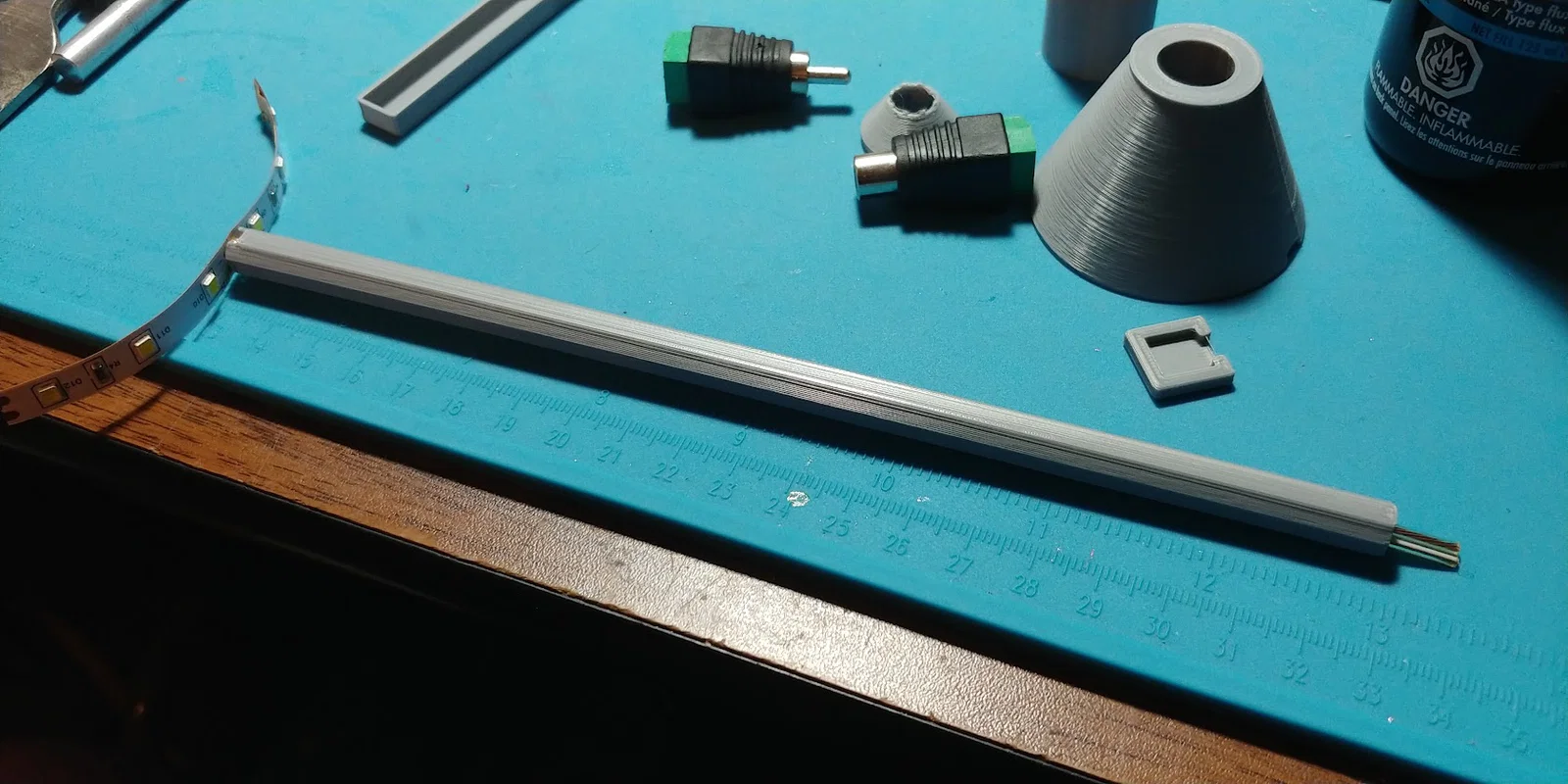

1. Hình đầu tiên cho thấy tất cả các phần cần có: một đoạn LED strip gồm sáu bóng LED, phono plug đực và cái (male/female) loại có screw terminals, và một đoạn dây ngắn dài ít nhất 220mm.

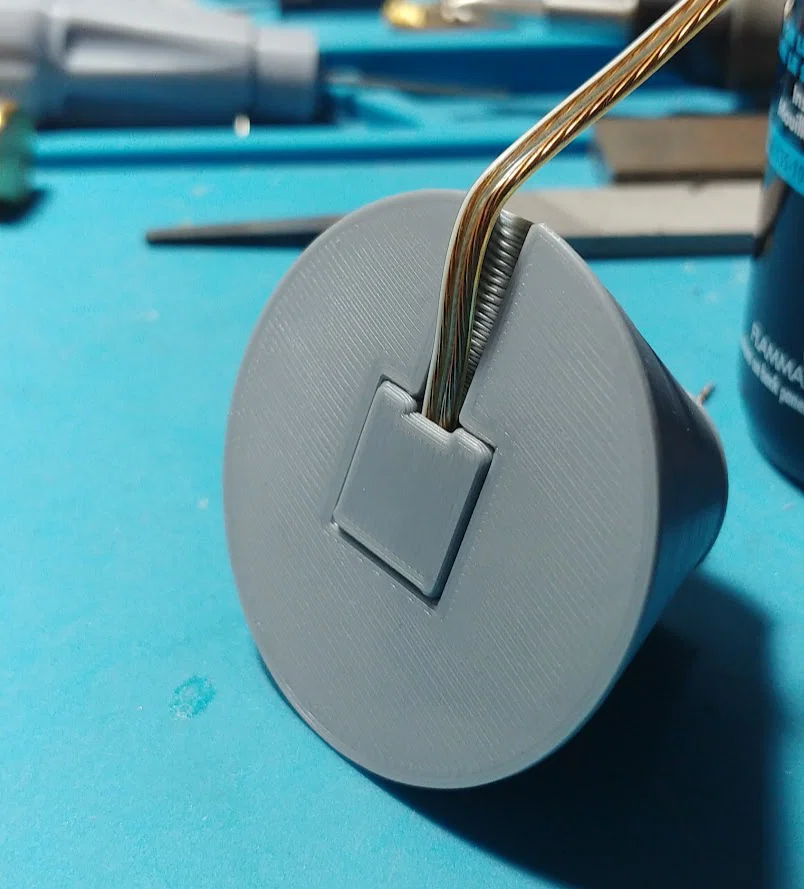

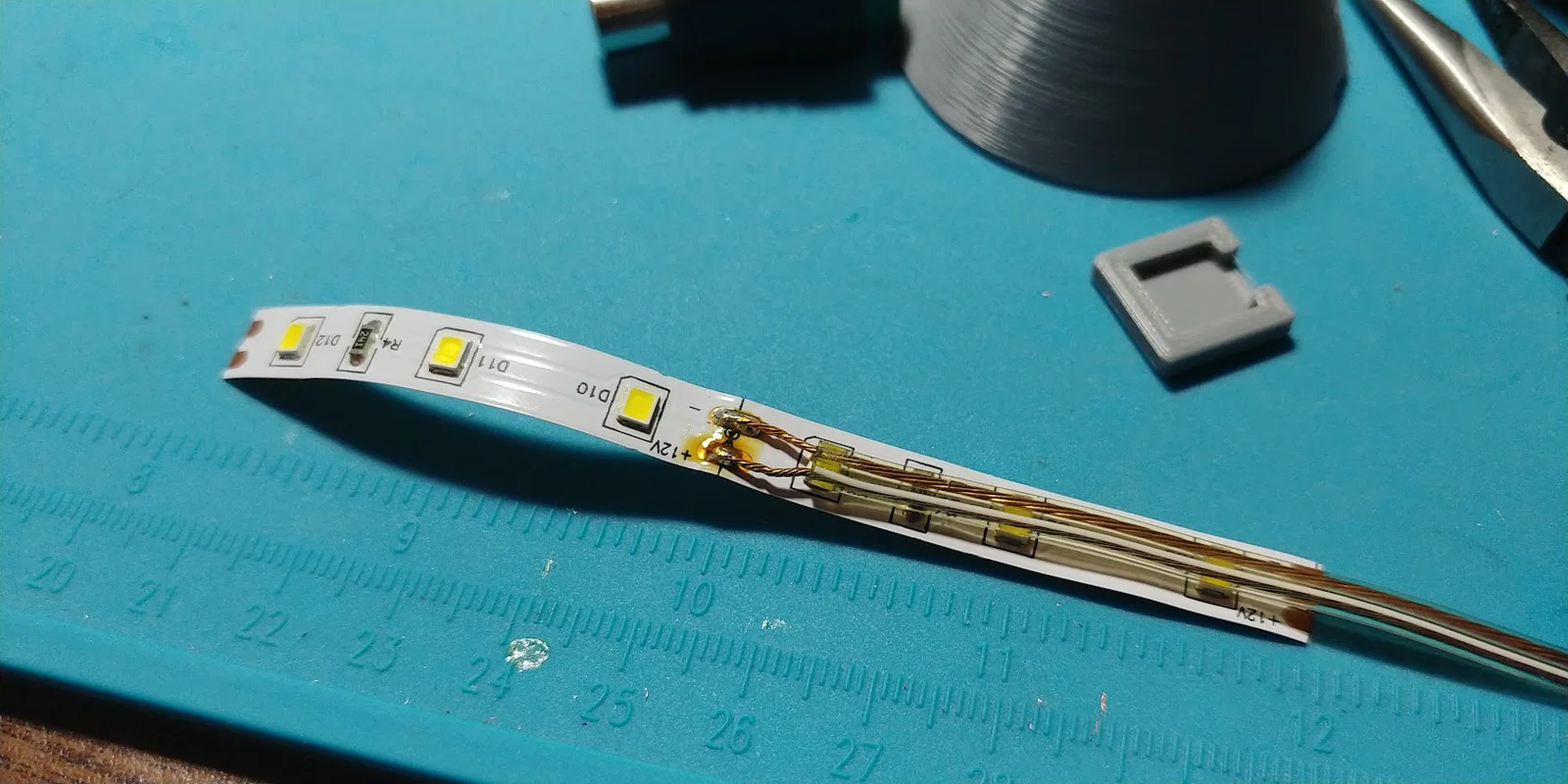

2. Tuốt không quá 10mm ở một đầu dây, rồi hàn vào điểm giữa của LED strip. Test LED strip trước để chắc chắn là hàn ở giữa sẽ làm sáng cả hai phía. Nhớ đánh dấu/ghi lại dây nào là cực dương (positive)! Mẹo hàn lên LED strip:
   1. Liquid flux là “cứu tinh”! Nhỏ một giọt lên mỗi điểm tiếp xúc, sau đó lấy một giọt thiếc lên mũi hàn và chạm vào điểm tiếp xúc đủ lâu để thiếc chảy từ mũi hàn sang pad, rồi nhấc ra và để nguội.
   2. Thiếc trước đầu dây (tin the tip) và bẻ một góc 90 độ ngắn ở đầu dây để phần dây còn lại vuông góc với LED strip.
   3. Nối dây vào strip nên làm nhanh gọn; cố gắng đặt dây càng gần đúng tâm LED strip càng tốt.
3. Luồn dây qua thân cột (pole) từ đầu có rãnh (notches), để dây đi ra ở đầu còn lại là đầu phẳng (flat). Đảm bảo LED strip được ép sát lên đỉnh cột. Các rãnh chừa không gian cho dây/thiếc hàn. Cắt dây sao cho còn thò ra khoảng 10mm ở đáy cột.

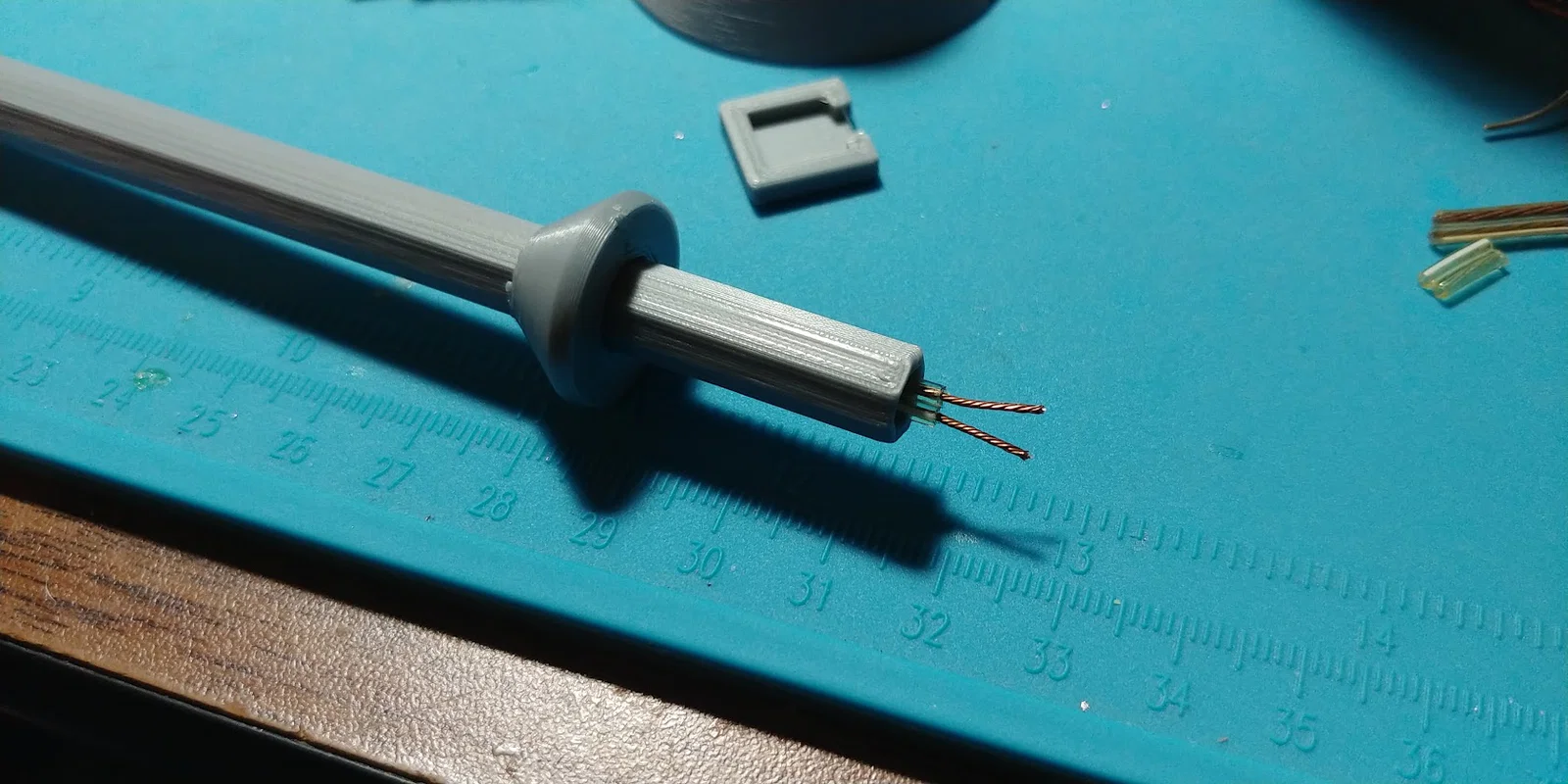

4. Rút dây ra khỏi cột, tuốt 10mm ở đầu dây, rồi luồn lại qua cột. Nhớ lắp phần đế cột (post base) vào trước khi qua bước tiếp theo!

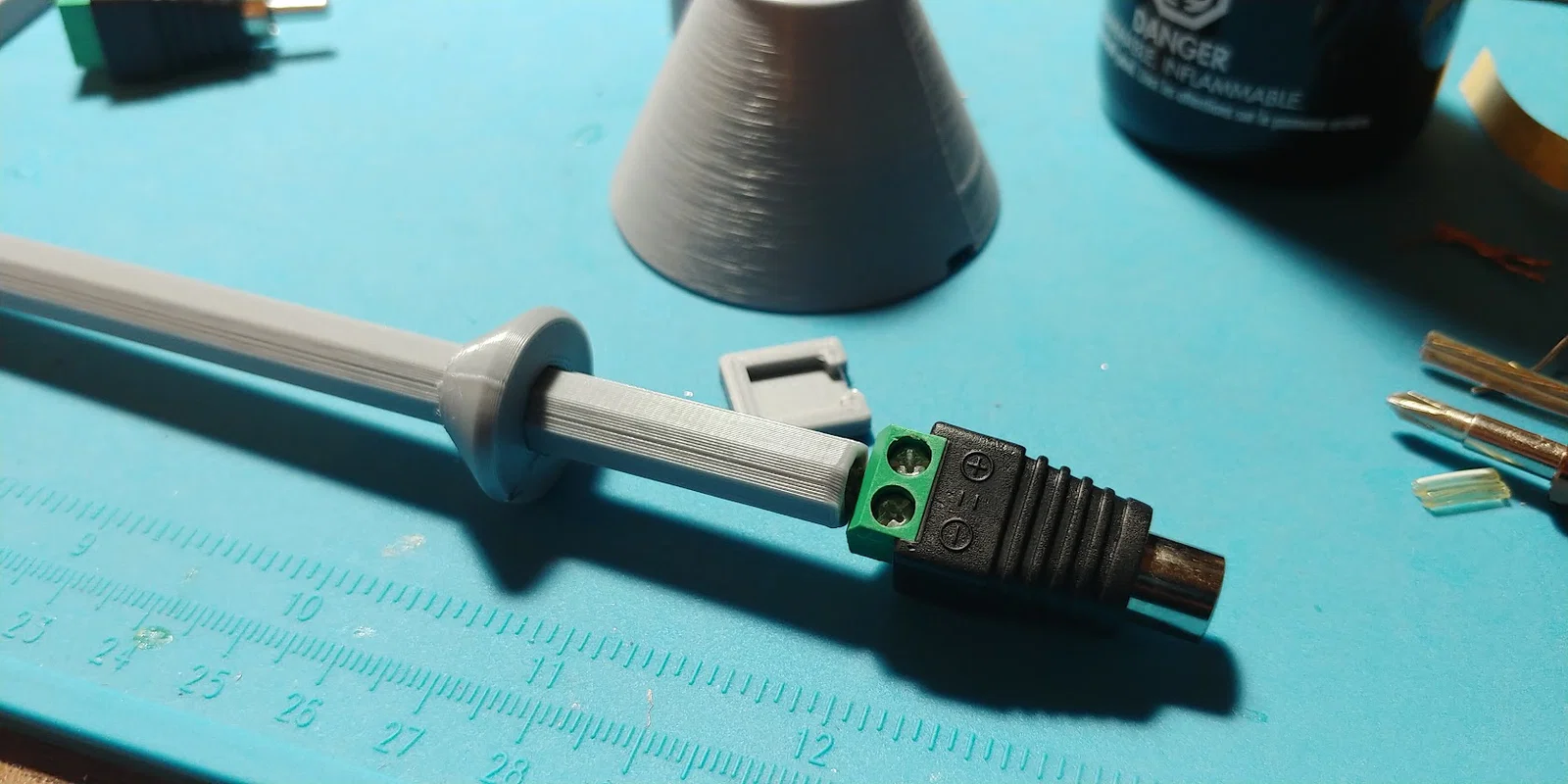

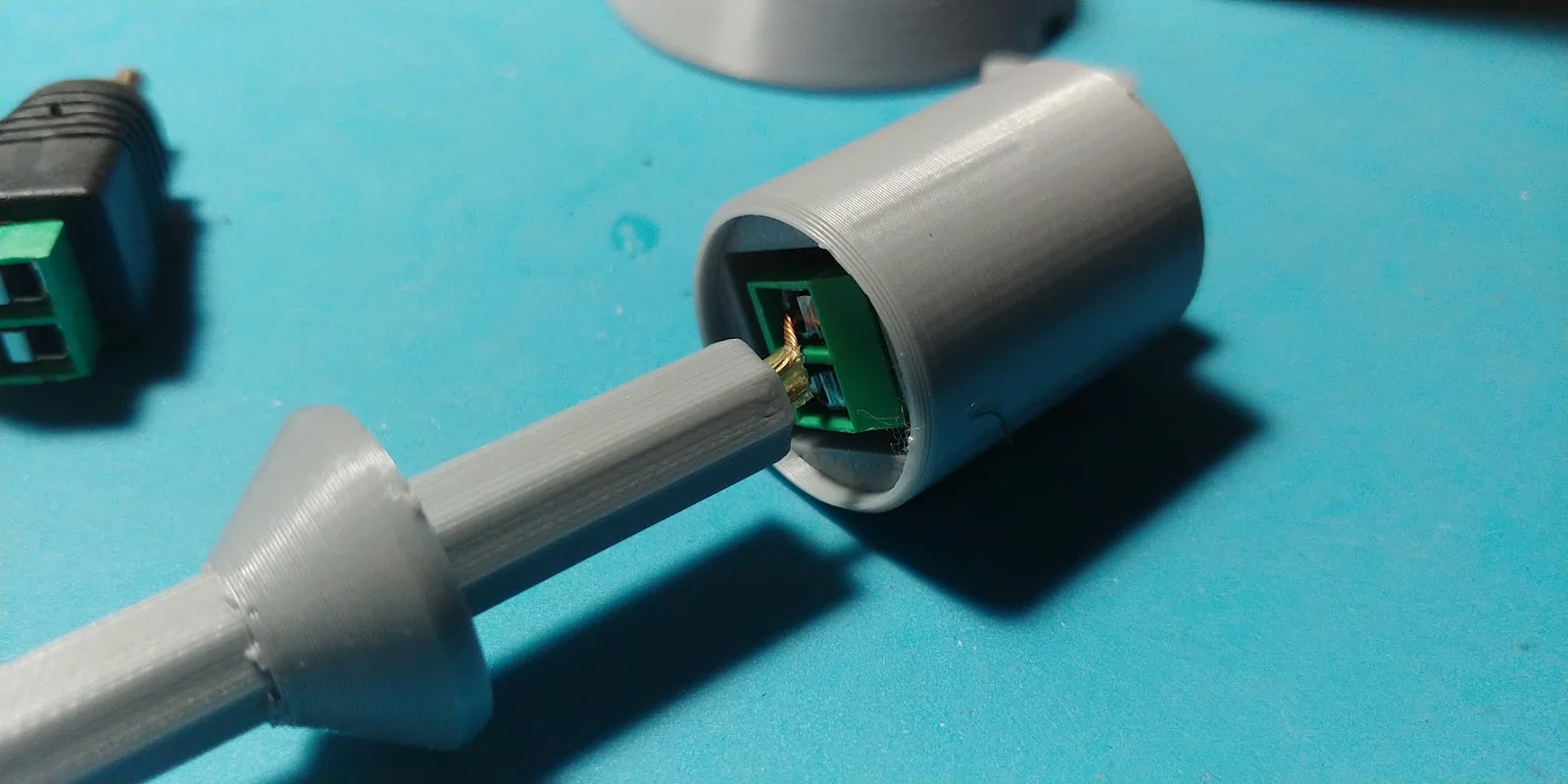

5. Gắn một cái phono plug vào đoạn dây đi ra ở đáy cột. Thật ra dùng loại nào cũng được, nhưng mình thích dùng đầu cái (female) cho cột vì nếu để đầu đực (male) nằm trên track lâu không dùng thì dính bụi/rác sẽ khó vệ sinh hơn.
6. Bóc lớp keo dán phía sau của 12v LED strip, rồi bôi một ít Shoe-Goo (hoặc loại tương tự) lên đỉnh cột, tại vị trí giữa cột và mặt dưới của LED strip. Sau đó ép phần đầu cột và LED strip vào chi tiết chụp đèn (light cover) đã in, dùng một vật đầu tù để ấn LED strip xuống cho keo dán bám vào chi tiết in.

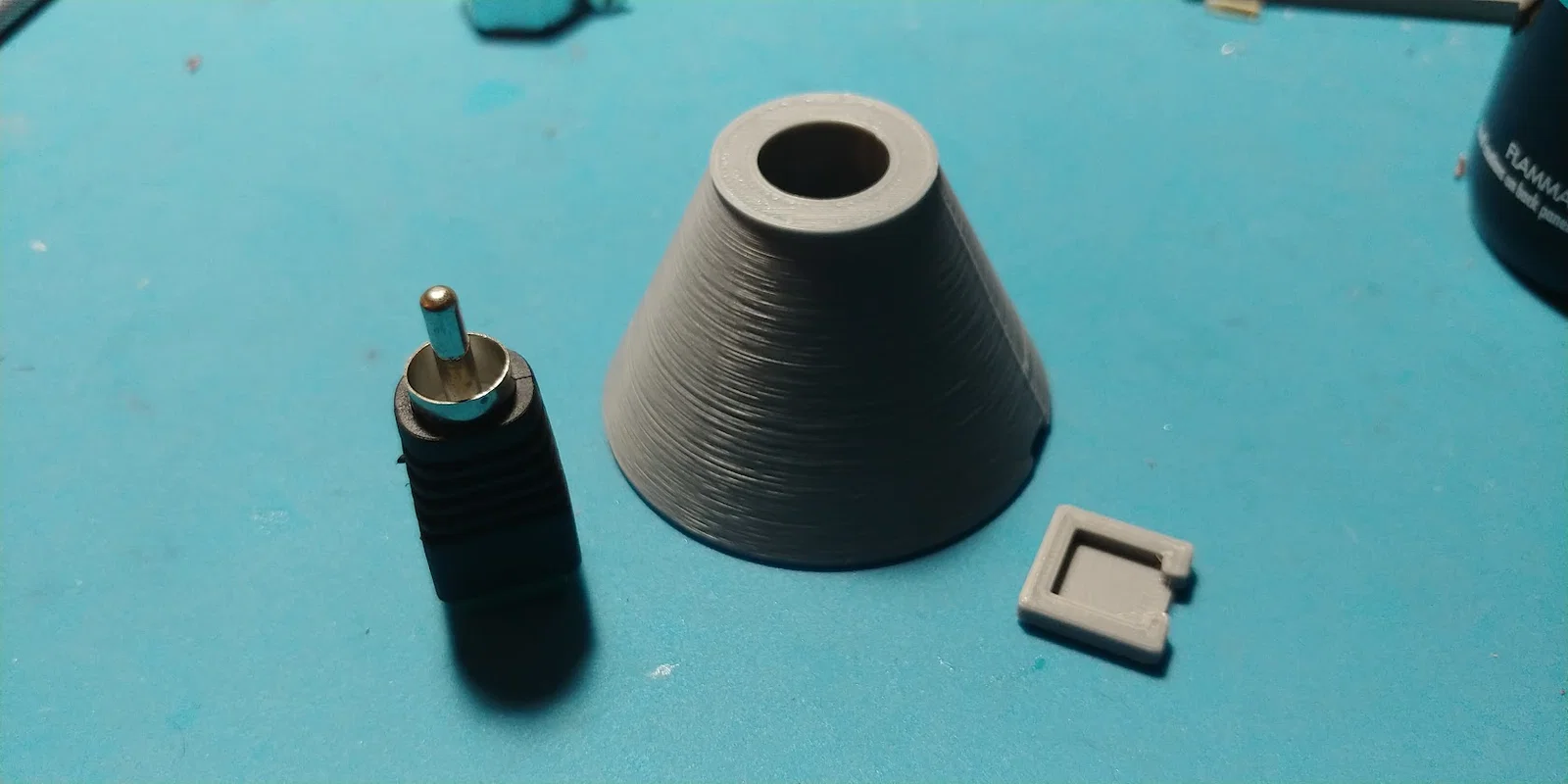

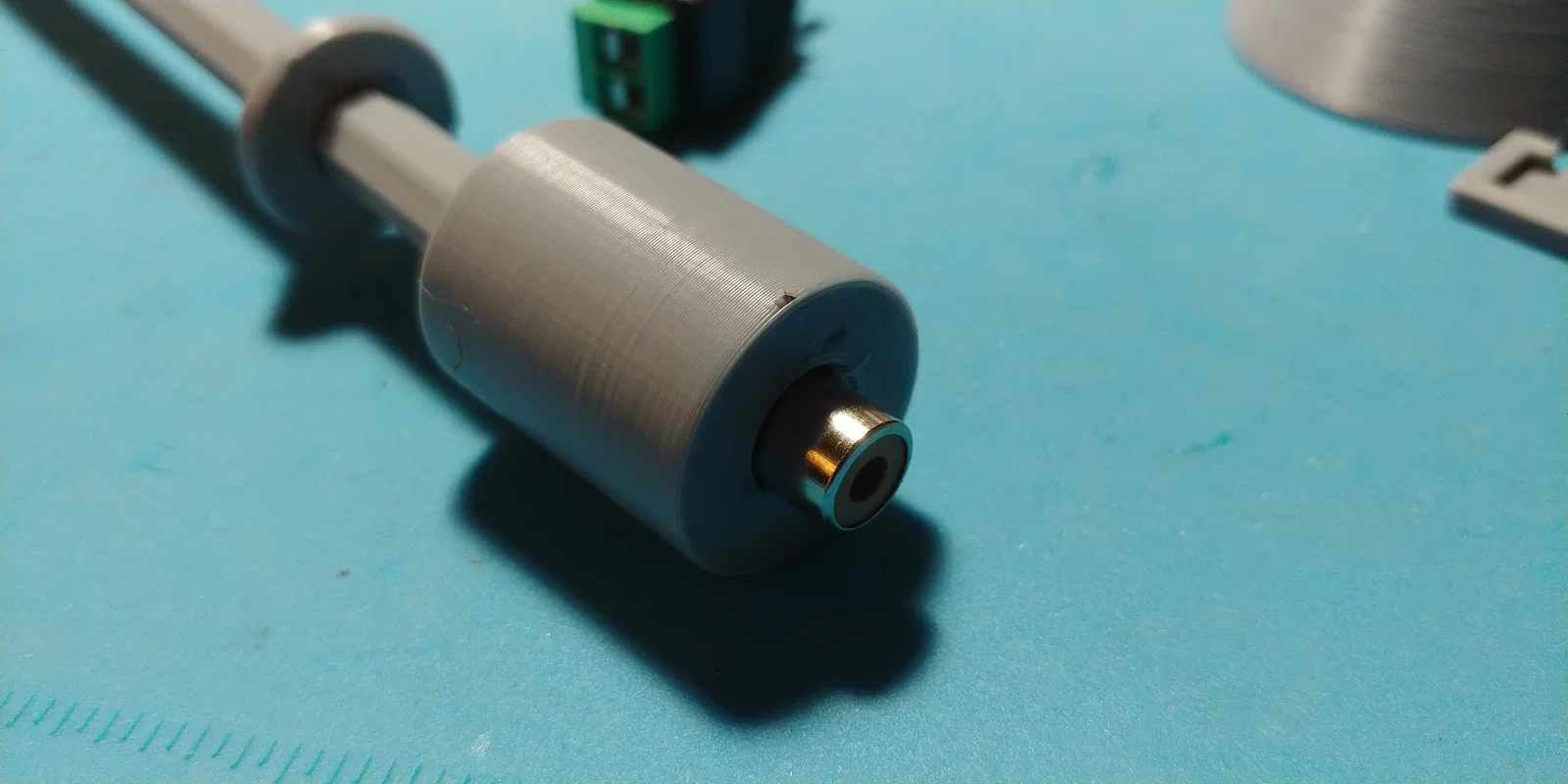

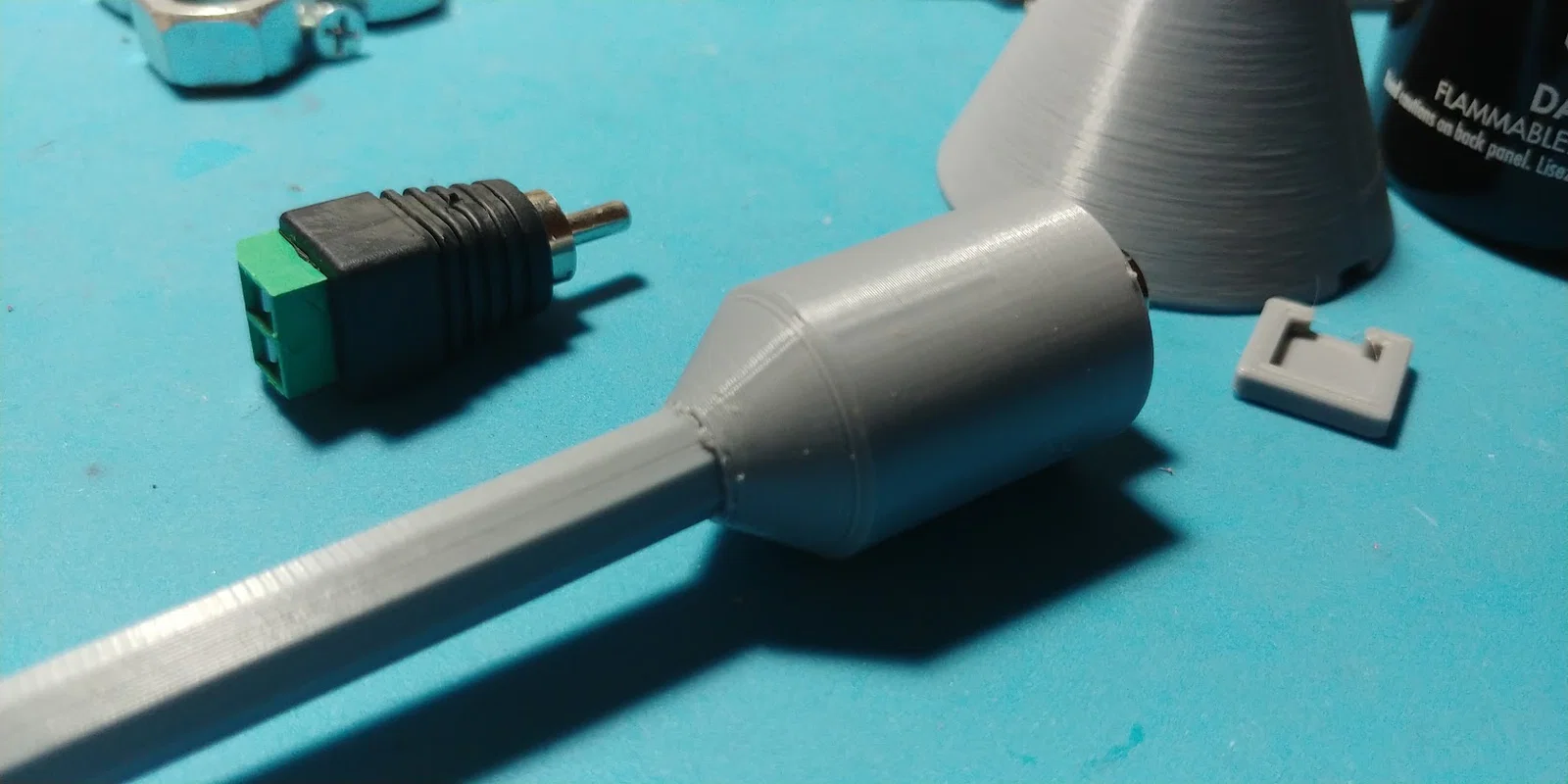

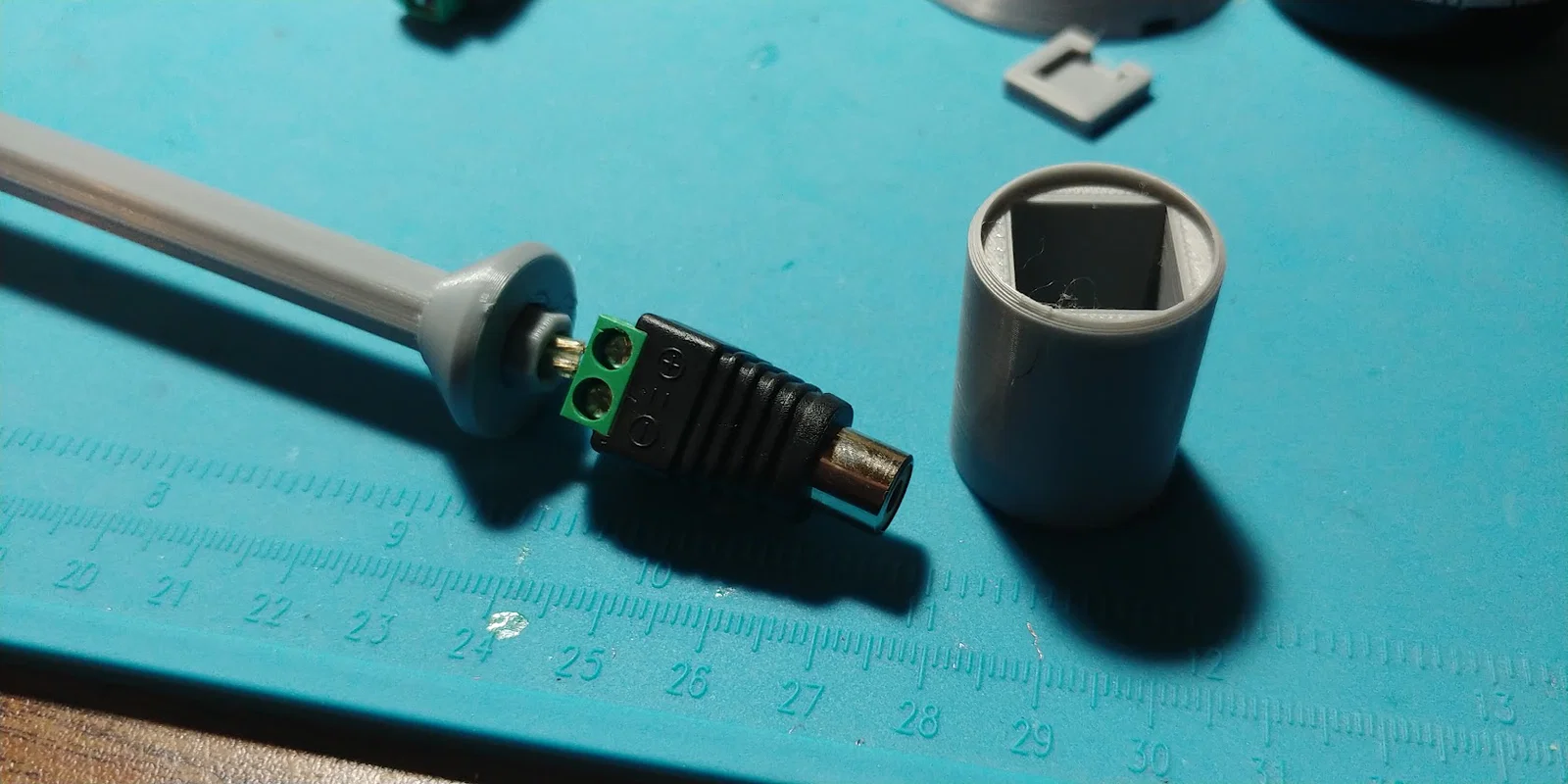

7. Lấy chi tiết Connector và lắp phono plug vào như hình. Dùng keo bạn hay dùng, bôi một ít lên mặt trên của Connector hoặc mặt dưới của post base, rồi ép chặt hai phần lại với nhau. Fit khá khít nên có thể cần dùng lực một chút.

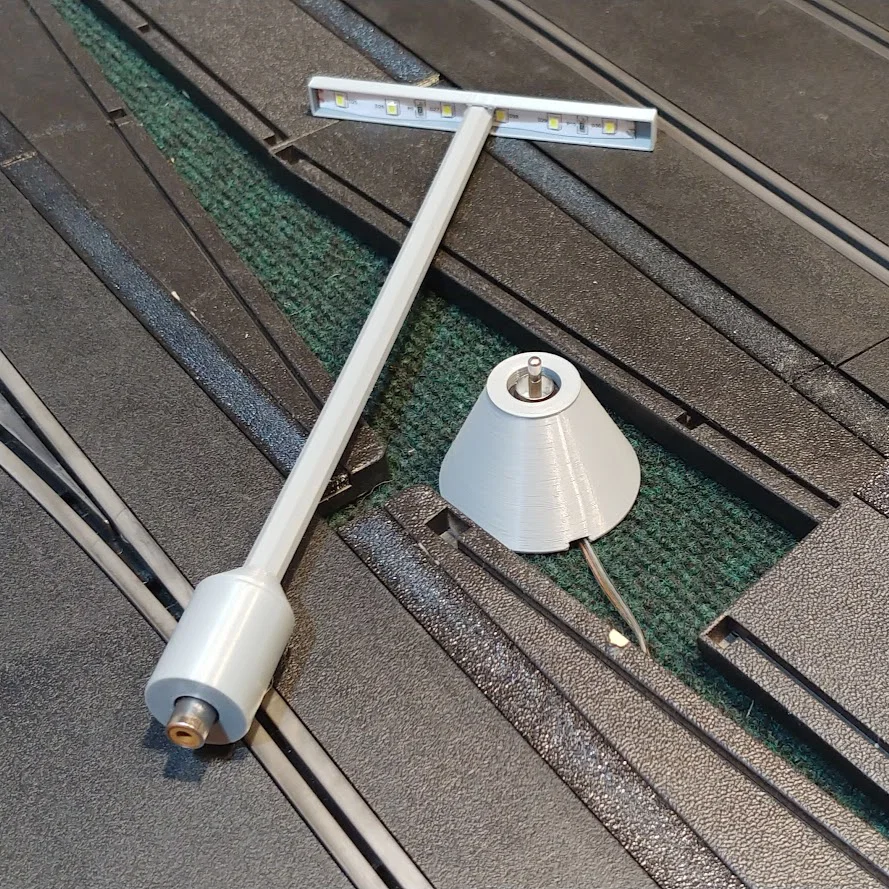

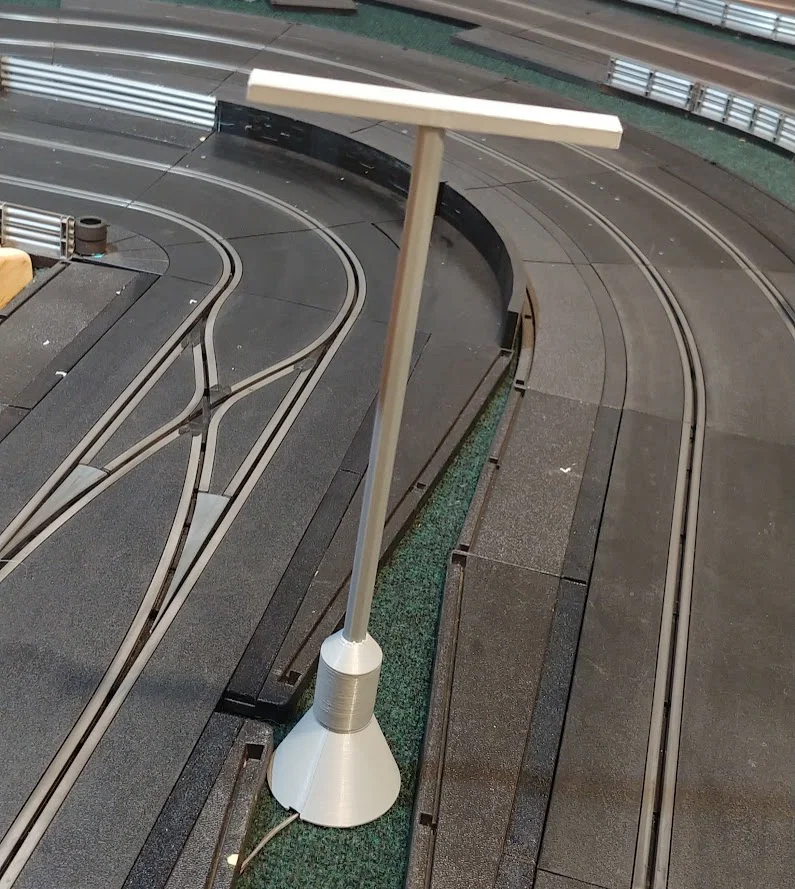

8. Vậy là xong phần cột đèn! Giờ chuẩn bị các phần của đế.

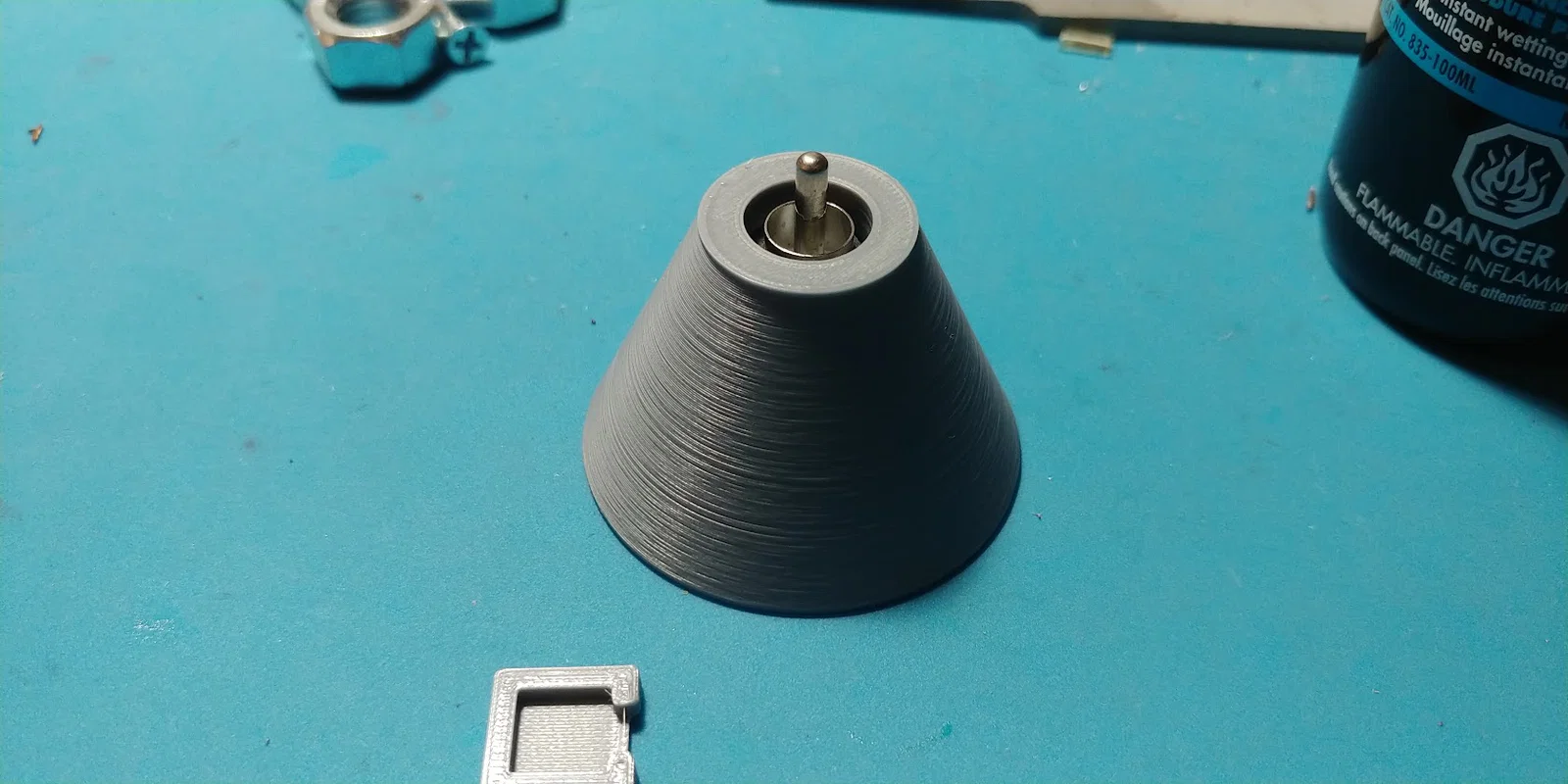

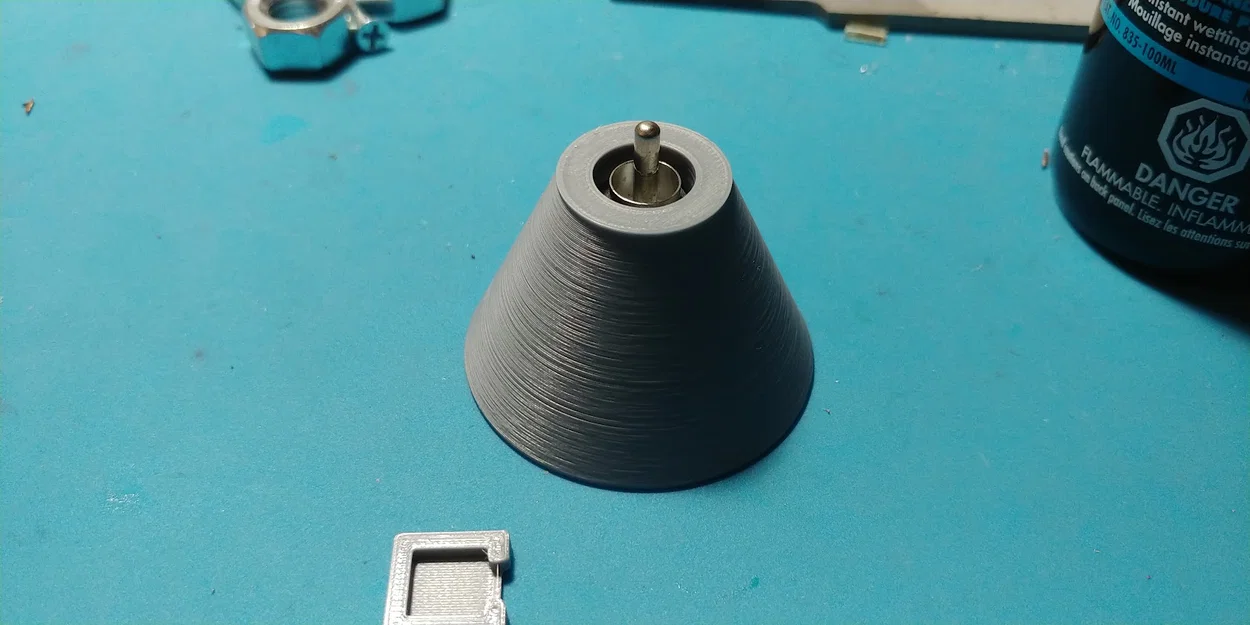

9. Cắm phono plug còn lại vào đế như hình.

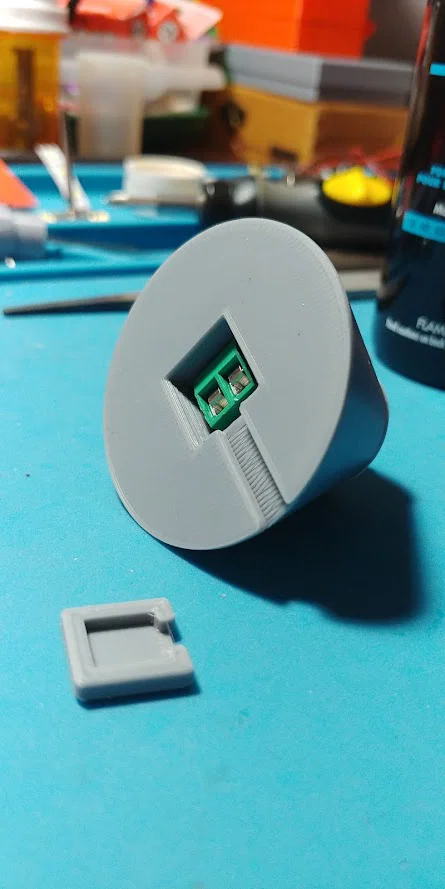

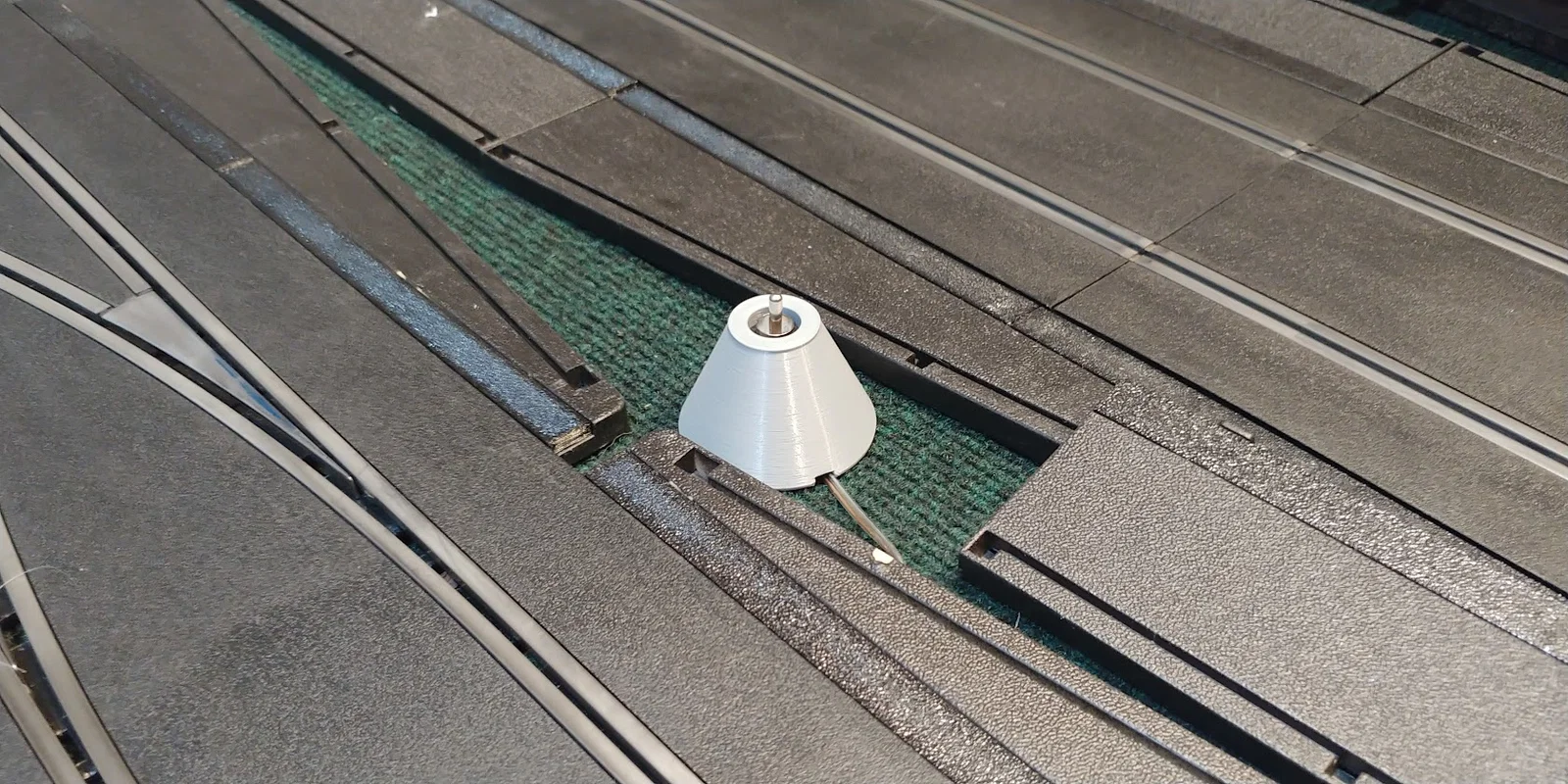

10. Khi lắp ngoài track, có thể sẽ dễ hơn nếu bạn đấu dây vào nguồn (power supply) trước rồi mới lắp phono plug vào. Vì vậy phần đế có nắp (cap) để giữ dây và phono plugs cố định. Cả cụm này cũng có thể tháo ra dễ dàng nếu cần.

Đa số chi tiết có thể in với setting mặc định cho vật liệu bạn dùng. Mình khuyến nghị phần đế nên in 100% infill để tăng trọng lượng, giúp đứng vững hơn.
