Giá đỡ AirTag cho Segway Navimow i-series

Tác giả Scott

Lượt tải
311
Lượt thích
30
Lượt coi
3.006

File 3 23,7 MB

  • Navimow_AirTag_1777024284.stepSTEP · 1,9 MB
  • Navimow_AirTag_1777024285.3mf3MF · 5,6 MB
  • Navimow_AirTag_1777024286.stlSTL · 16,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#333855
Danh mục
DIY
Ngày đăng

Mô tả

Máy cắt cỏ robot Segway Navimow có một ngăn được thiết kế cho phụ kiện theo dõi chống trộm Navimow Access+ 4G Module giá $150 USD, mà còn chưa tính phí di động bạn phải trả sau năm đầu tiên. (Nói thêm chút: trộm mấy con máy này cũng hơi vô lý vì nó có báo động tích hợp, bị khóa với tài khoản chủ sở hữu và với người khác thì chỉ thành “cục gạch”, mà mình cũng không hiểu sao ai lại muốn lấy linh kiện?)

Vài chủ máy đã nghĩ tới chuyện dùng Apple AirTag giá $29 USD thay thế, nhưng cần có món gì đó giữ nó cố định để khỏi lăn lóc kêu lạch cạch và bị hư theo thời gian.

Chi tiết này được thiết kế để làm vài việc sau:

  • Giữ AirTag thật chặt để nó KHÔNG hề xê dịch bên trong máy cắt cỏ

  • Giấu AirTag hoàn toàn để không lộ là có gắn bên trong

  • Cho phép tracking với nguồn điện tự cấp (không như Access Module!)

  • Lắp khít trong ngăn của máy, nên muốn lấy ra thì ít nhất cũng cần một dụng cụ cơ bản

  • Nhìn na ná như là một phần của máy (với những ai không quá rành về dòng này)

Cách dùng:

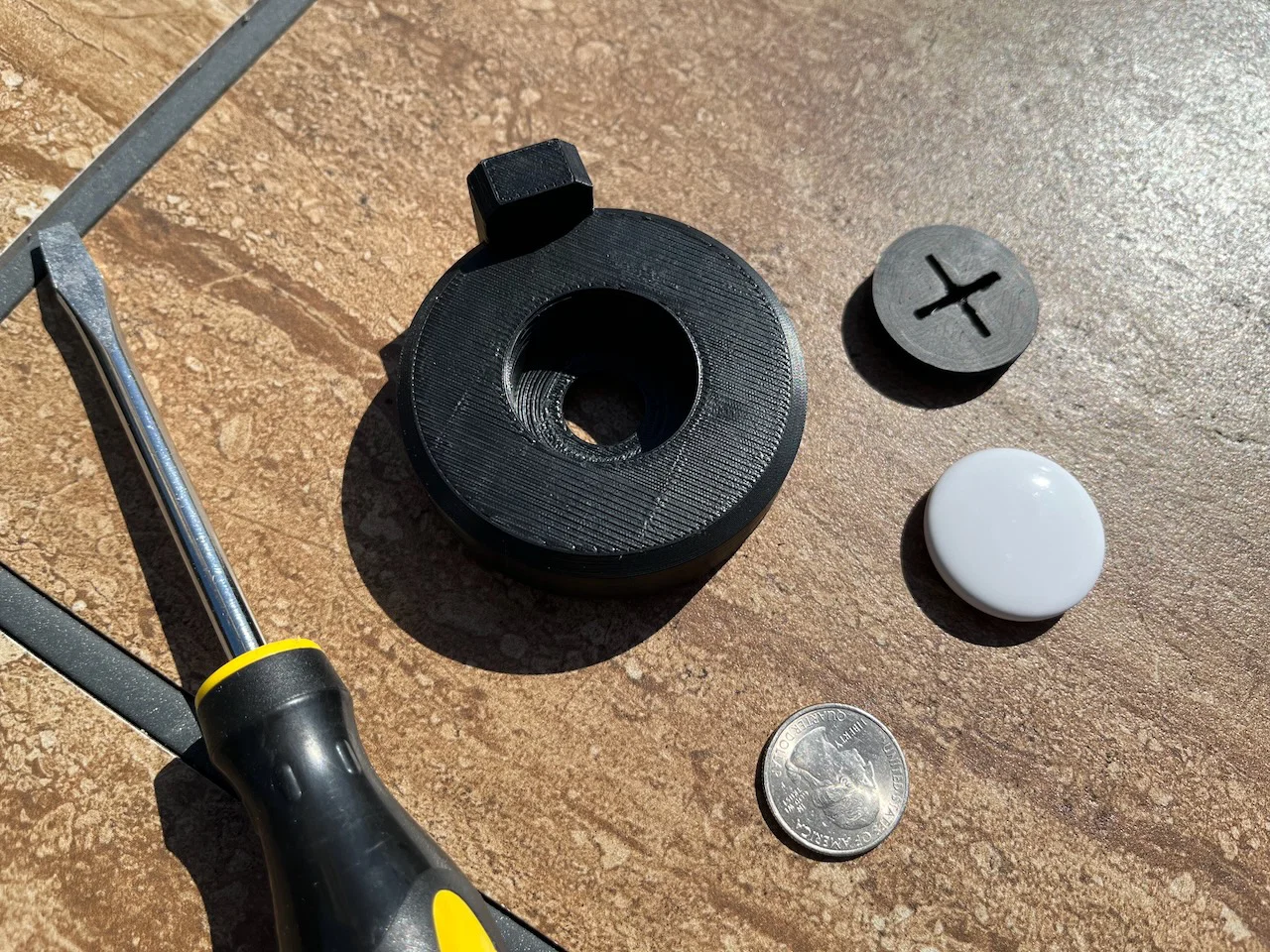

  1. In cả hai phần, ưu tiên ABS hoặc vật liệu chịu nhiệt khác.

    • LƯU Ý: Mình chỉ test món này với ABS và nozzle 0.6. Ren ốc có thể chặt/lỏng khác nhau với vật liệu/nozzle khác!

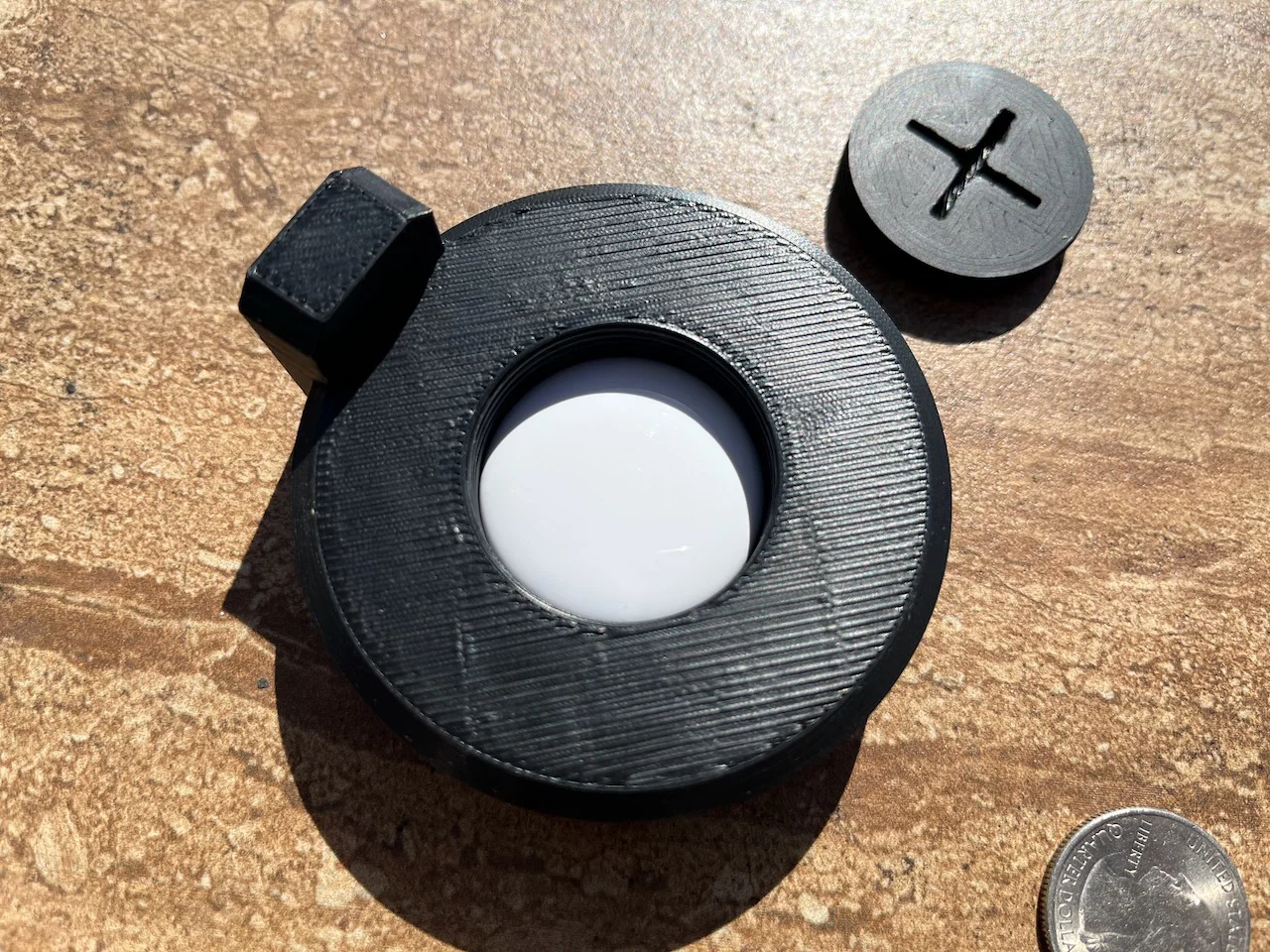

  2. Đặt AirTag vào

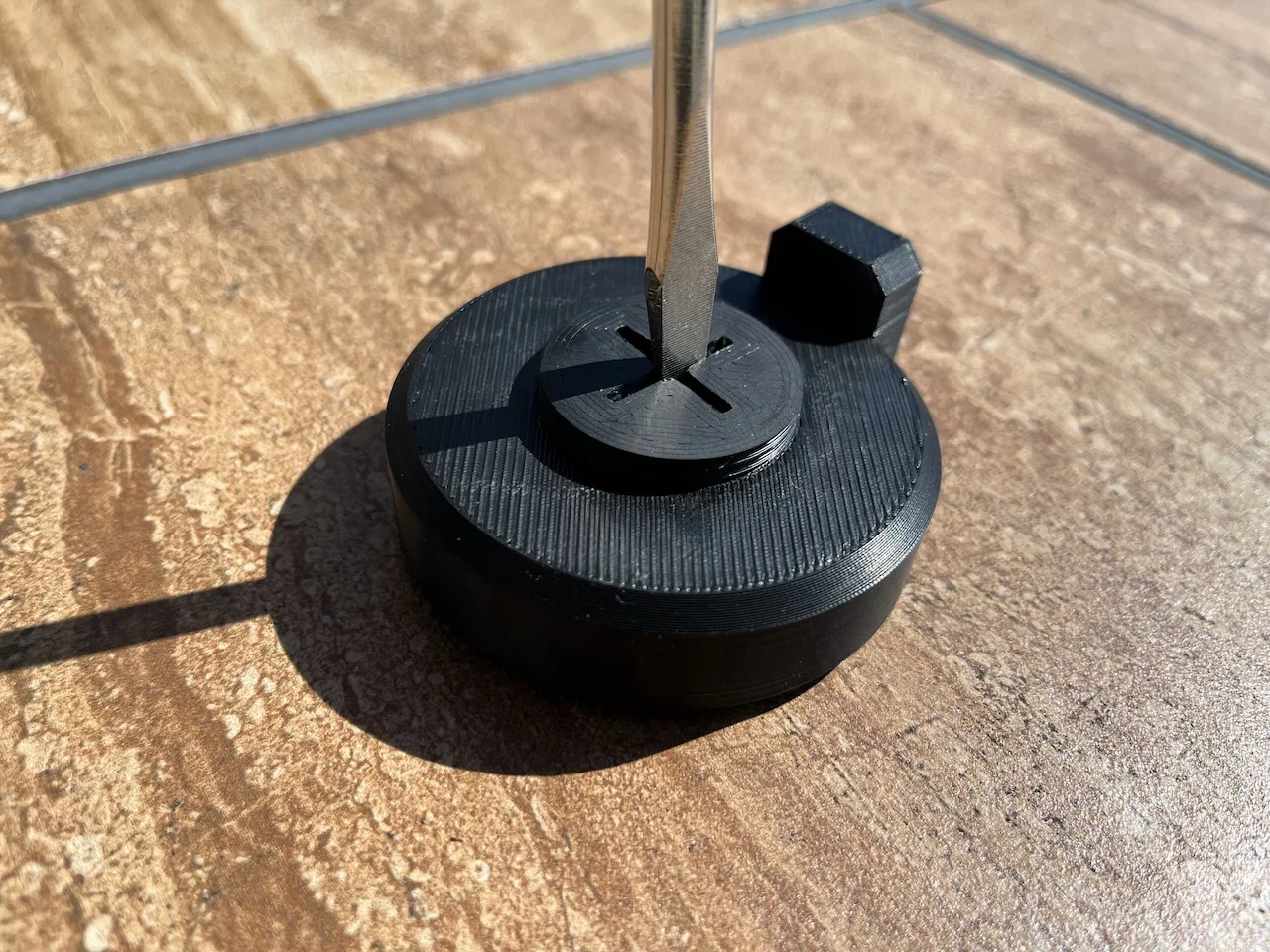

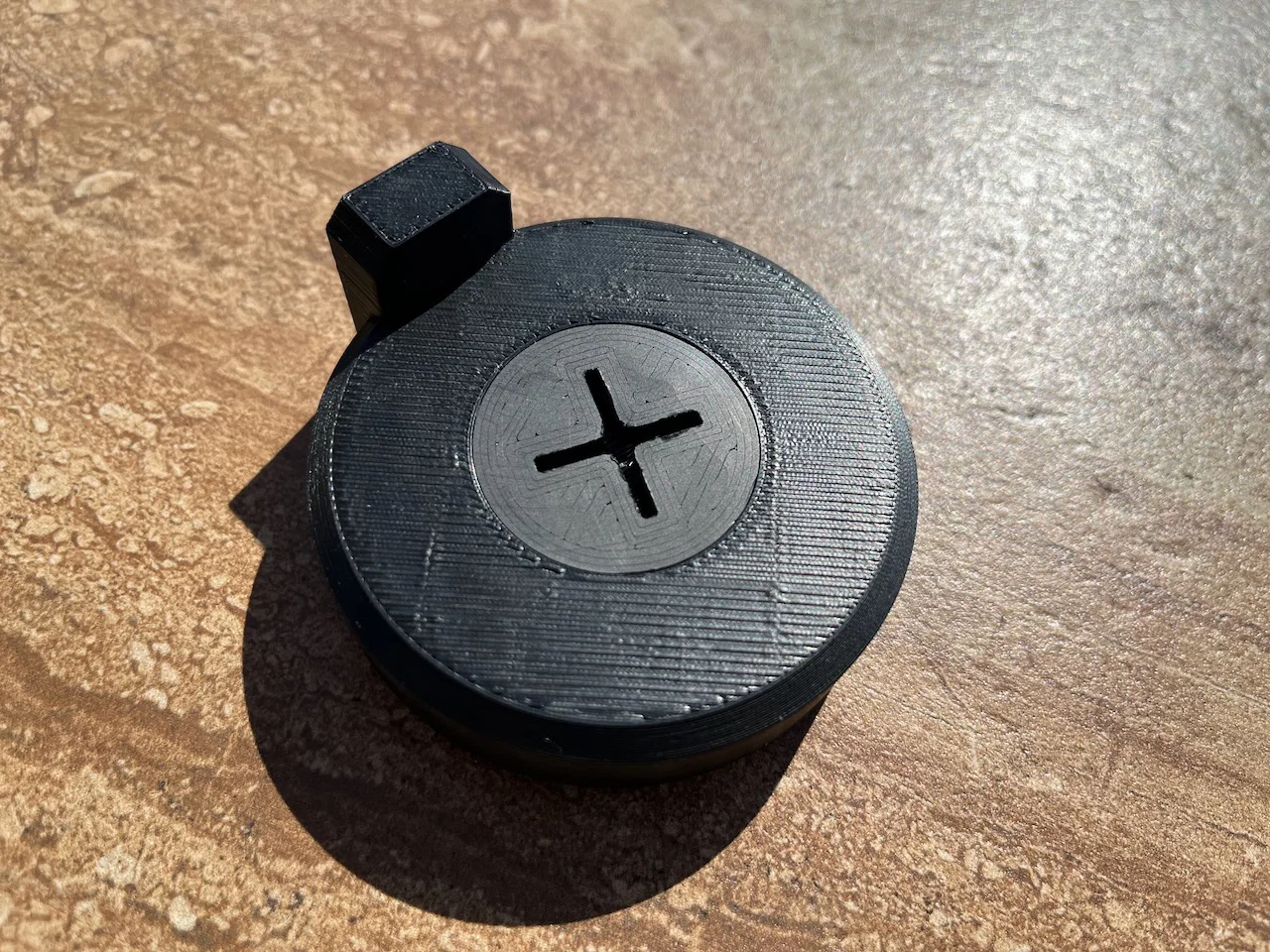

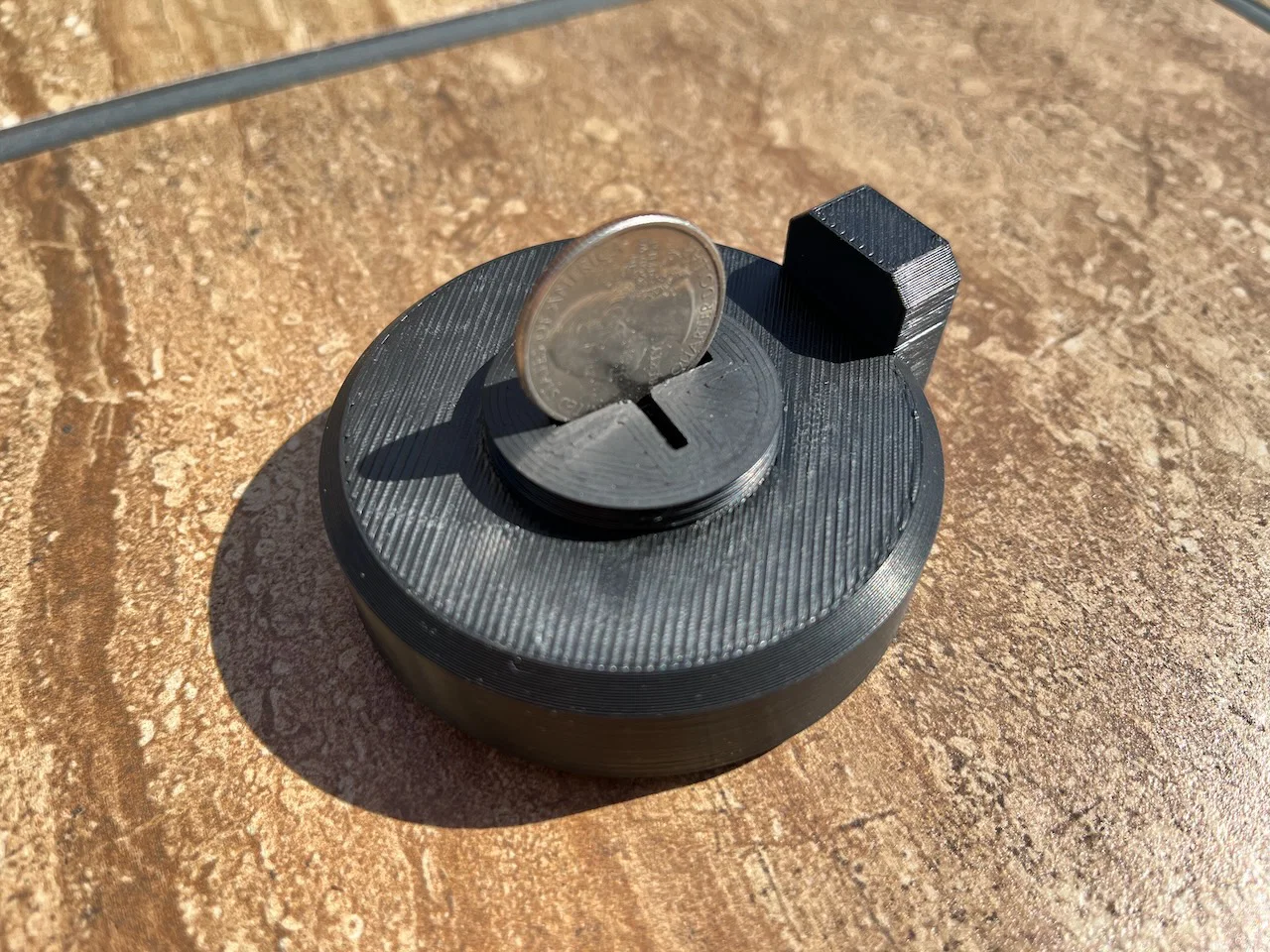

  3. Vặn nắp bằng tua vít hoặc đồng xu

  4. Tháo ốc và mở ngăn ở mặt dưới của máy i-series

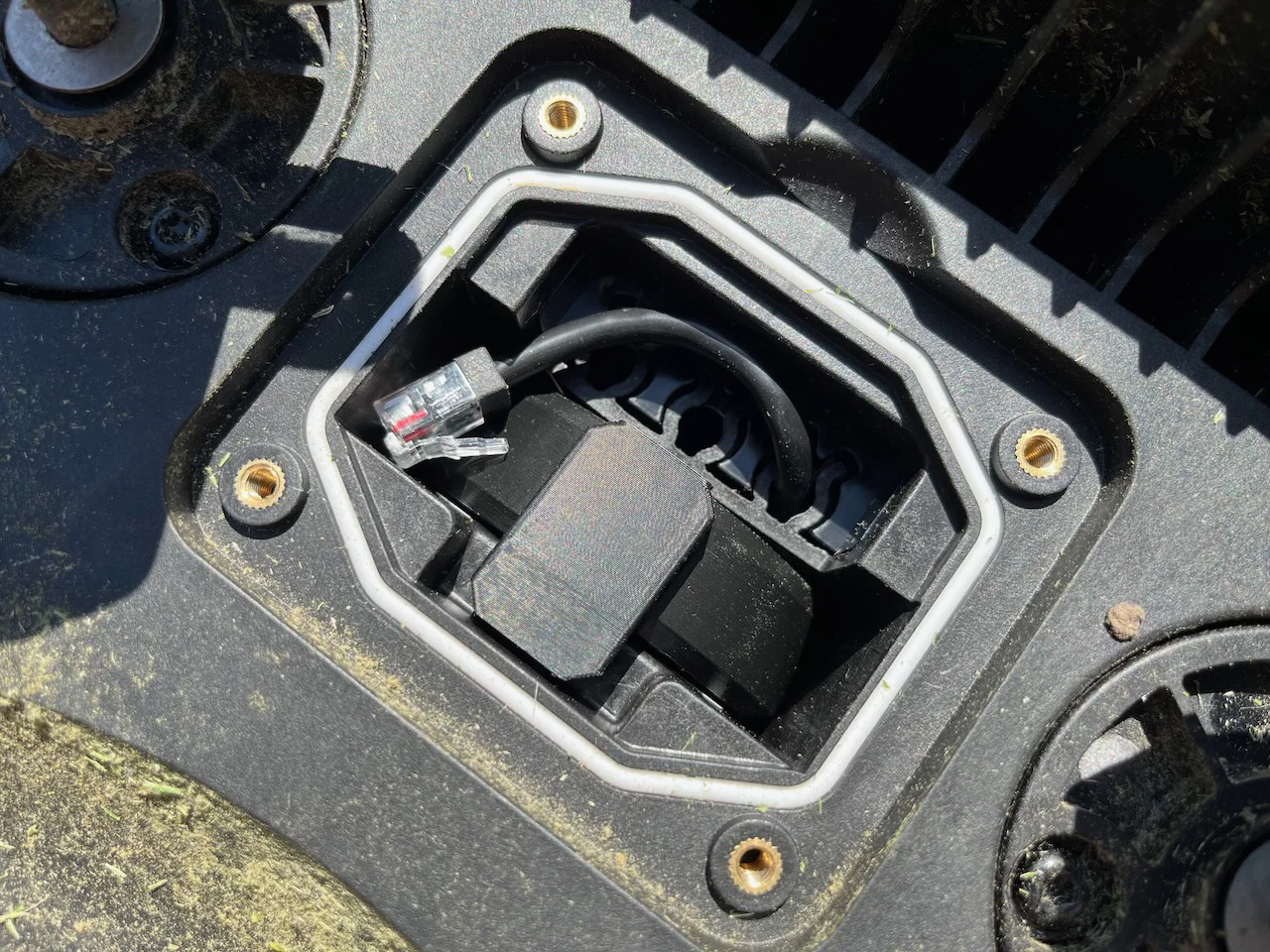

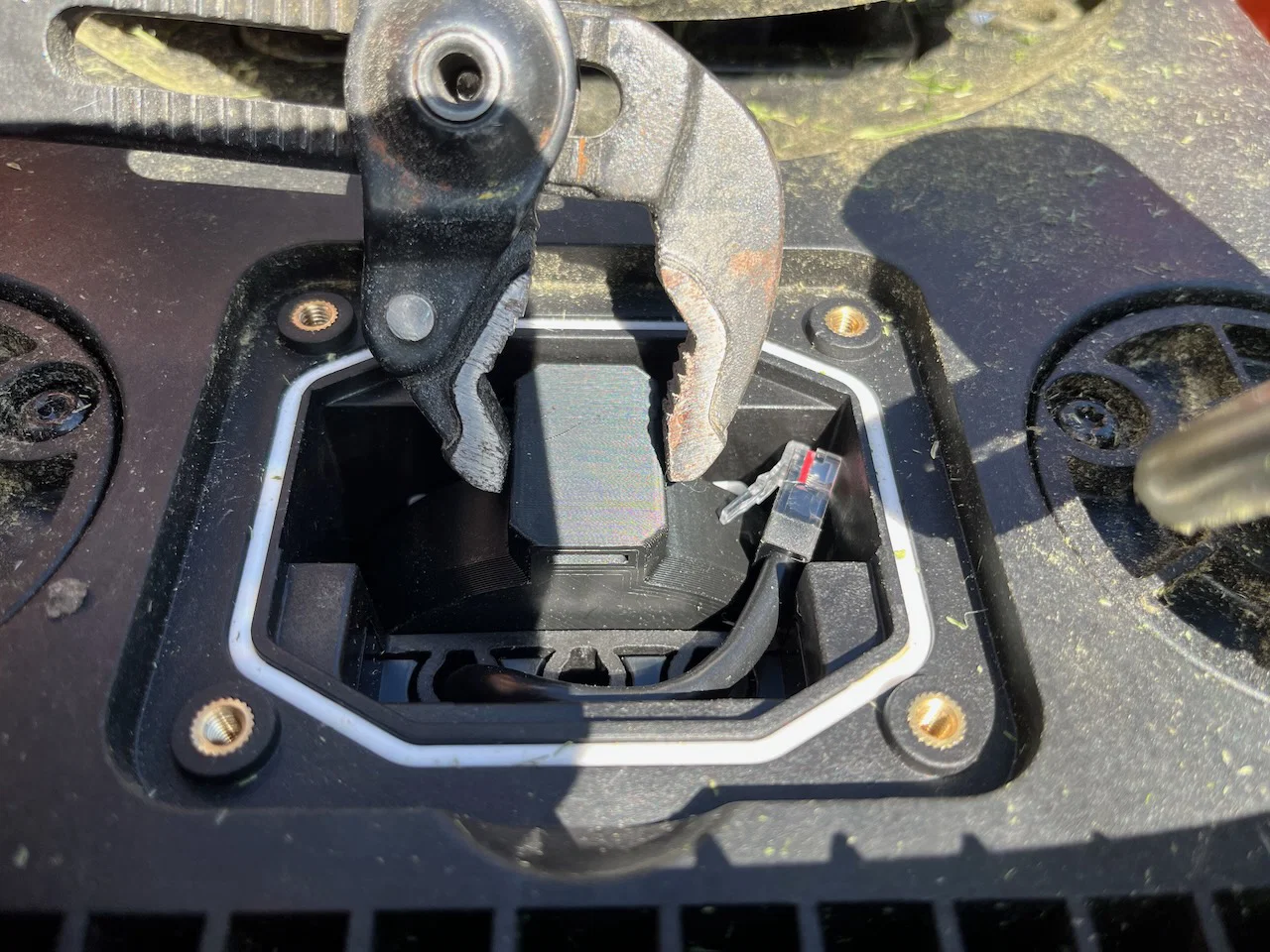

  5. Ấn holder vào

  6. Đi dây (route) cáp vòng quanh nó

  7. Đậy nắp lại và siết ốc cố định

Mình cũng có bán mấy cái này ở đây nếu bạn không có máy in.

Mình có kèm file STEP để bạn dễ chỉnh sửa trong phần mềm CAD của bạn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
3
Tổng dung lượng
23,7 MB
File lớn nhất
16,2 MB
