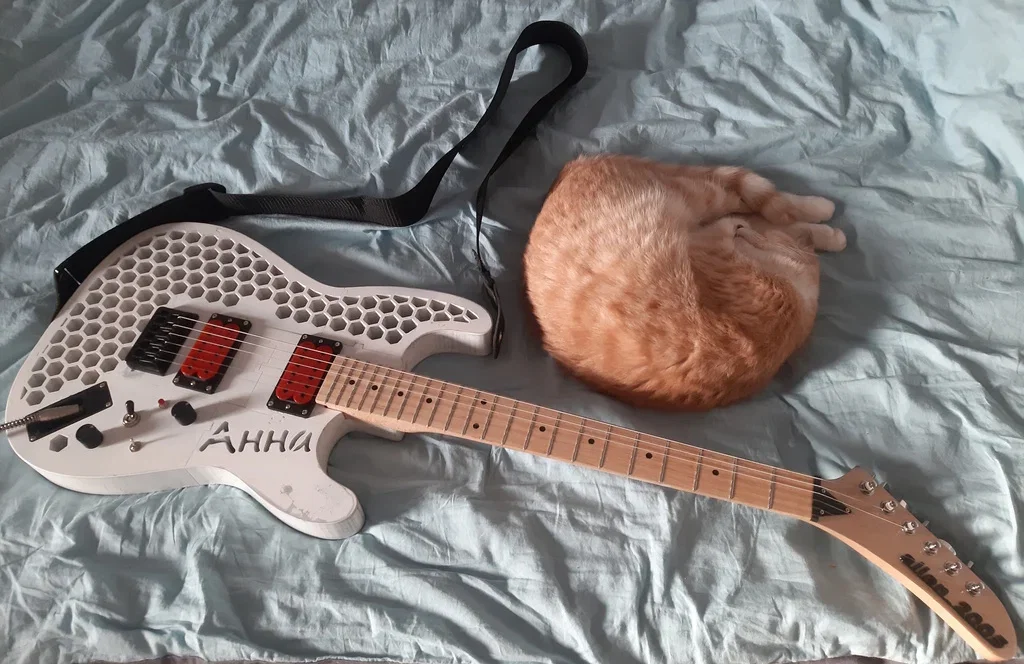

Super Stratocaster - Đàn Guitar Điện

Dự án này là phiên bản được sửa đổi sâu sắc từ thiết kế của người dùng 3D_Chris66.

Để thực hiện dự án này, bạn cần chuẩn bị các linh kiện sau:

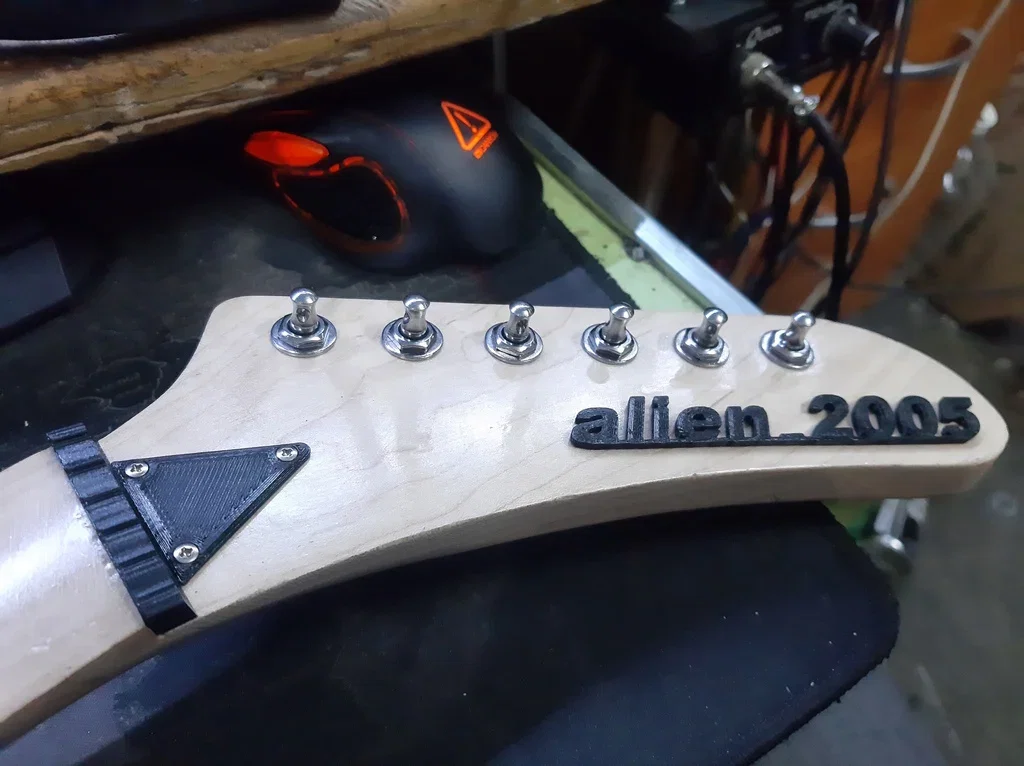

• Cần đàn (Neck) - https://aliexpress.ru/item/1005004481708024.html (Tôi không tìm thấy chính xác link cần đàn tôi đã mua, nhưng tôi mua tại cửa hàng này. Tôi chọn phiên bản đã lắp sẵn phím đàn. Bạn có thể tìm trong danh sách hoặc chọn một loại cần đàn khác phù hợp).
• Bản gắn cần (Neck plate) kèm vít - https://aliexpress.ru/item/32611545668.html
• Bridge - https://aliexpress.ru/item/4000109052547.html
• Bộ vít - https://aliexpress.ru/item/1005003039204600.html
• Đầu gắn dây - https://aliexpress.ru/item/1005003030203734.html
• Công tắc 3 vị trí - https://aliexpress.ru/item/32460622876.html
• Nút Kill Switch PBS-10B-2 đỏ - https://www.chipdip.ru/product/pbs10b-2-red
• Công tắc 2 vị trí để ngắt Pickup (MTS-202-A1) - https://www.chipdip.ru/product/mts-202-a1
• Jack Mono - https://aliexpress.ru/item/4000156309107.html
• Chốt đeo dây - https://aliexpress.ru/item/1005004708013808.html

Các linh kiện còn lại bạn có thể mua tại địa phương. Tất cả các chi tiết nhựa đều có thể in được như tôi đã làm và tôi đã đăng tải các mô hình này trong dự án. Đối với những ai muốn tùy chỉnh, tôi đã cung cấp toàn bộ dự án dưới dạng mô hình toán học trong file "Guitar v46 v7.f3d".

Khuyến nghị in ấn:
Tôi thiết kế dự án này sao cho không cần sử dụng support để đảm bảo chất lượng bề mặt tốt nhất, ngoại trừ chi tiết "GUITAR - 3.stl" tại khu vực khoang điện tử là cần thiết.

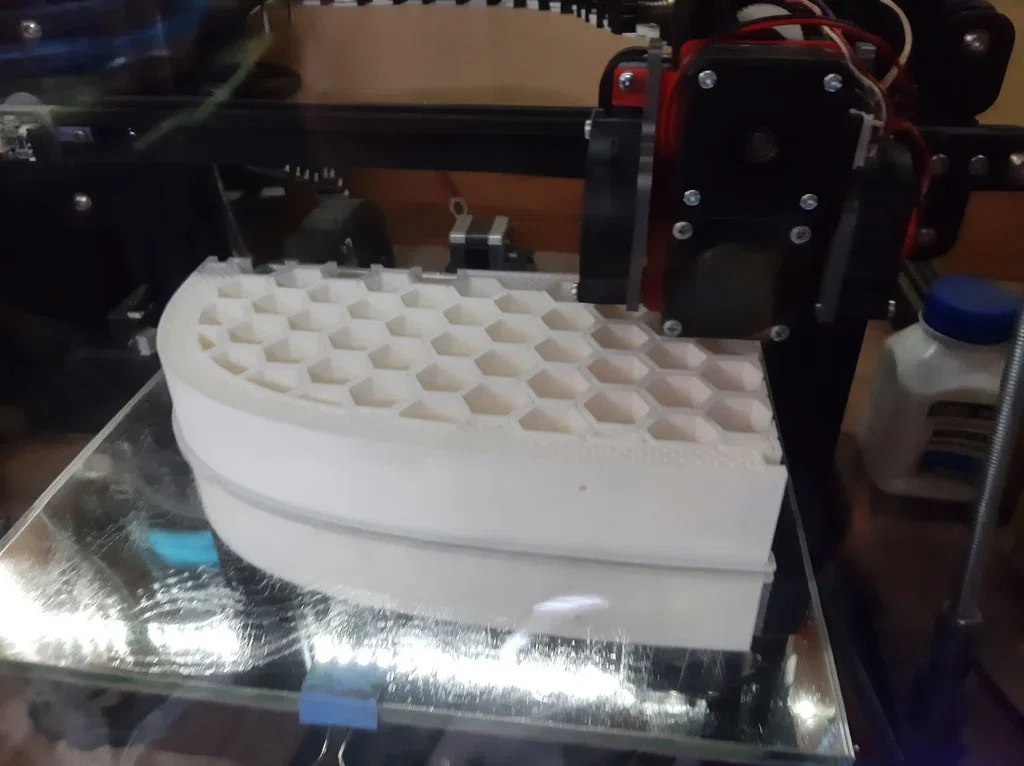

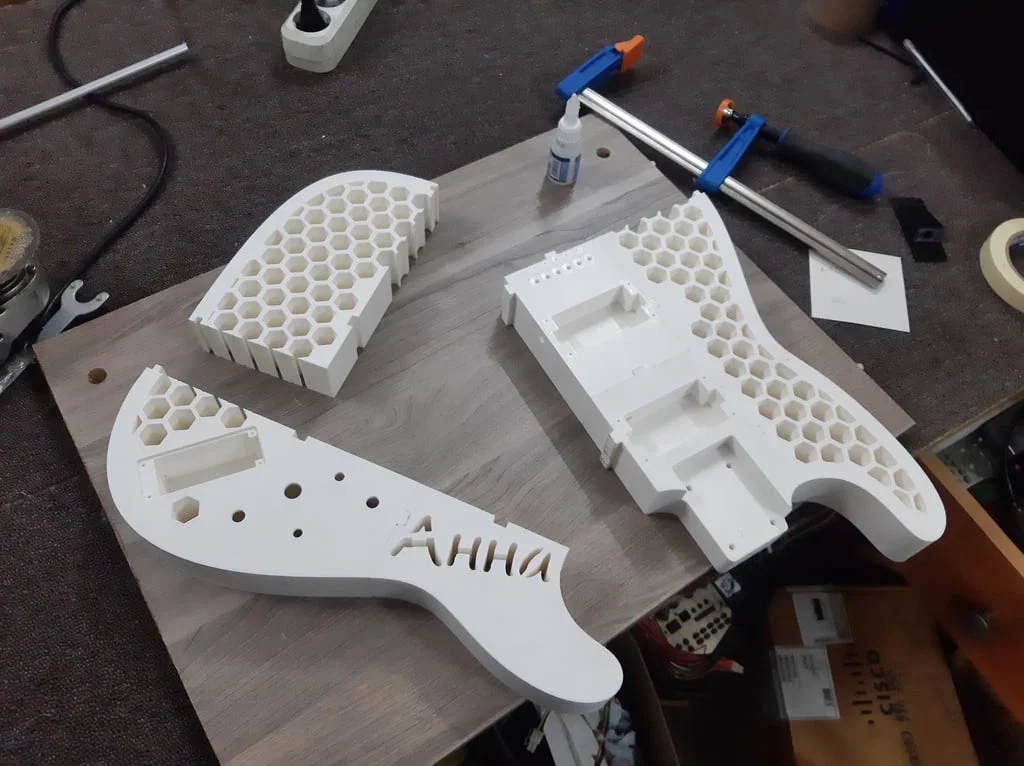

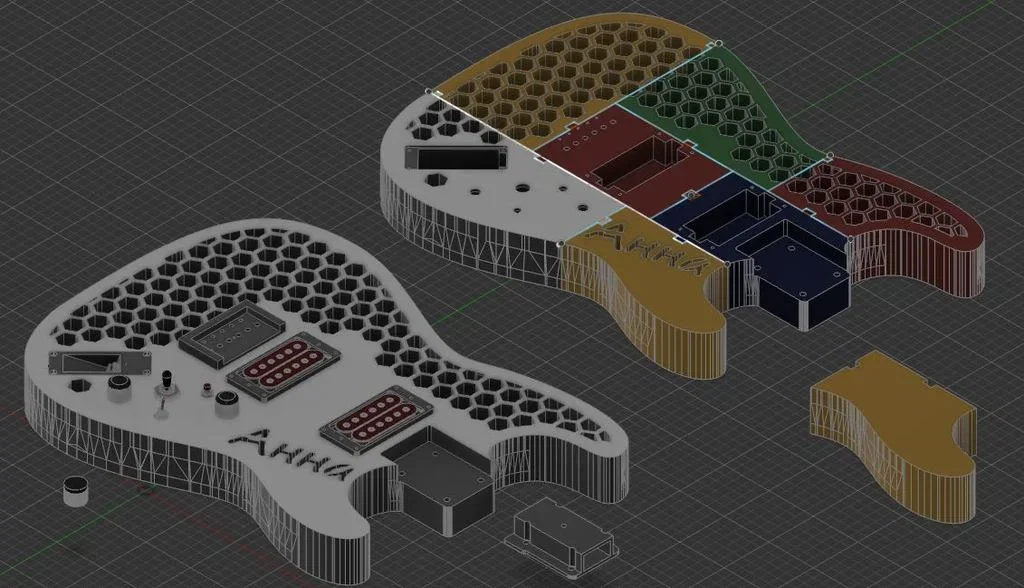

Đàn được chia thành 7 phần để in vừa khổ in tiêu chuẩn của máy Ender-3 (235x235mm).

Tôi in bằng nhựa PLA như phần lớn người dùng khác, nhưng tôi đặc biệt khuyên các bạn nên chọn vật liệu khác như PET-G. Lý do là vì mặc dù PLA có độ chính xác cao khi in các đường biên (perimeters), nhưng việc xử lý hậu kỳ rất khó khăn, dẫn đến vấn đề khi lắp ráp và dán. Hãy cân nhắc dùng PET-G để thay thế.

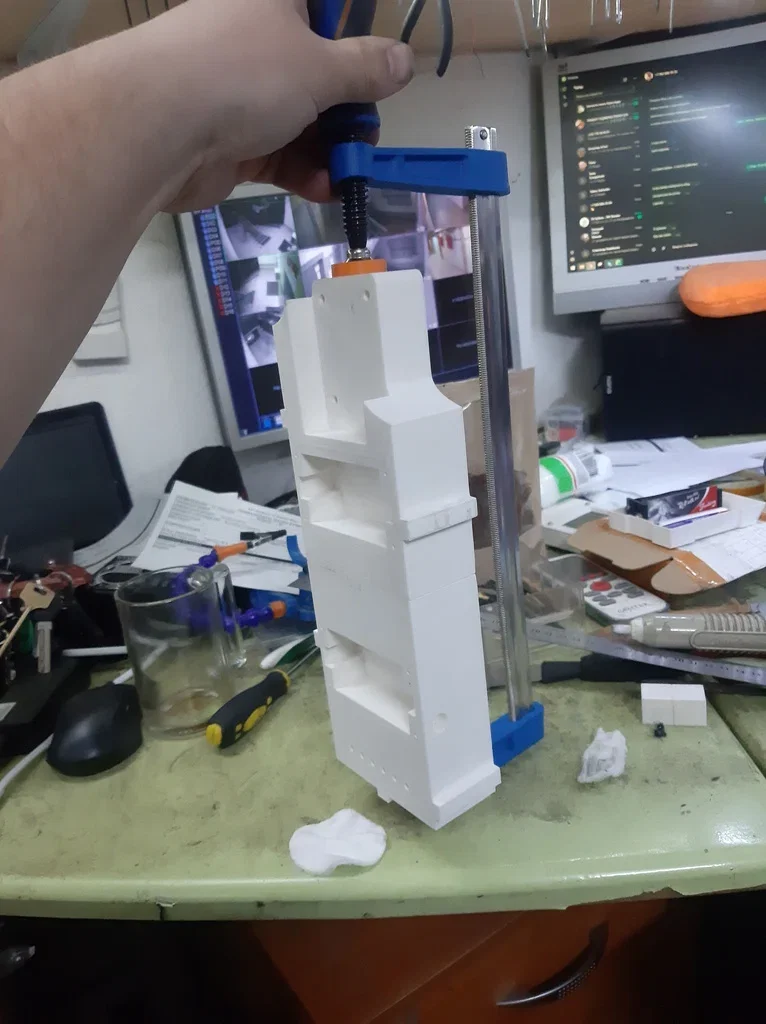

Để dán các bộ phận, tôi dùng keo Cosmofen CA-500.200, nhưng Dichloromethane cũng rất hiệu quả.

Thông số in: Vòi phun 0.4mm, chiều rộng đường in (line width) 0.6mm, chiều cao lớp in 0.2mm.

• Với chi tiết GUITAR - 1.stl và GUITAR - 2.stl: 13 lớp biên, 25 lớp phủ trên/dưới, độ lấp đầy (infill) 55%.
• Với các chi tiết còn lại: 4 lớp biên, 10 lớp phủ trên/dưới, infill 15%.

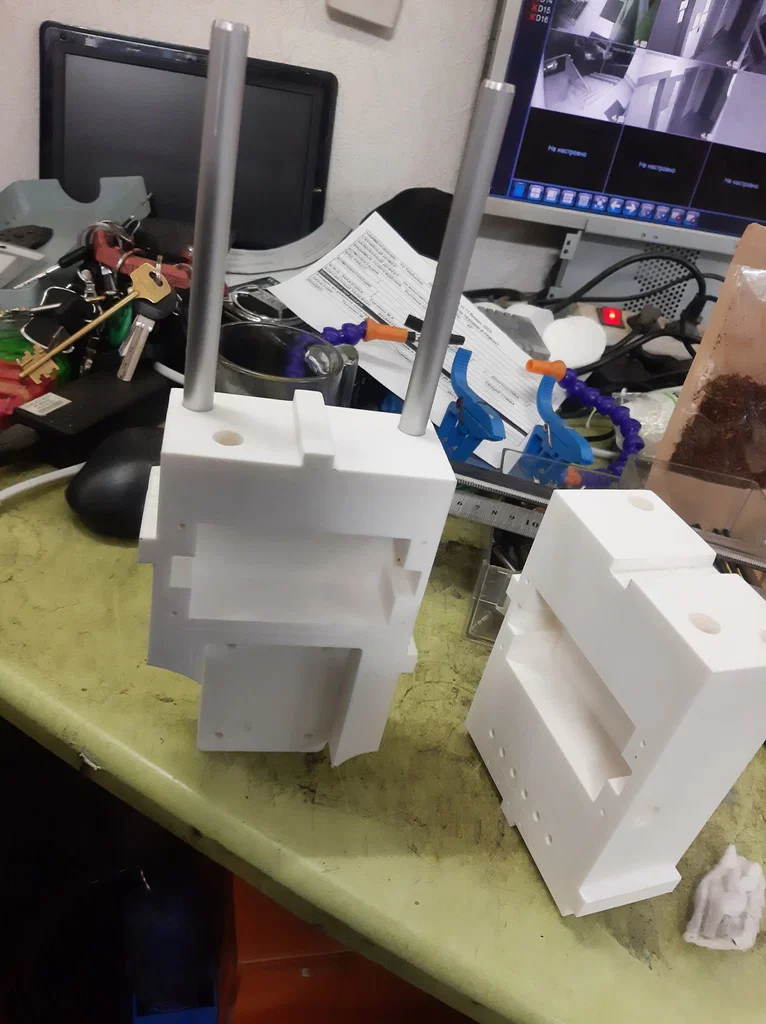

Trong các chi tiết GUITAR - 1.stl và 2.stl có lỗ lắp ống đường kính ngoài 10mm để tăng độ cứng cáp cho cấu trúc chịu lực, vì việc chỉ dùng keo dán là chưa đủ chắc chắn.

Tổng cộng tôi tiêu tốn khoảng 2.5kg nhựa, vì vậy hãy mua sẵn 3 cuộn 1kg hoặc 1 cuộn 3kg.

Nếu máy in của bạn đủ lớn để in nguyên khối phần thân đàn, hãy làm vậy và thiết lập mật độ infill cao hơn ở những khu vực chịu lực lớn.

Nếu có thắc mắc gì thêm, cứ bình luận bên dưới nhé. Video minh họa cách vận hành cũng được đính kèm.
