Hộp Raspberry Pi 4B với màn hình cảm ứng 7 inch

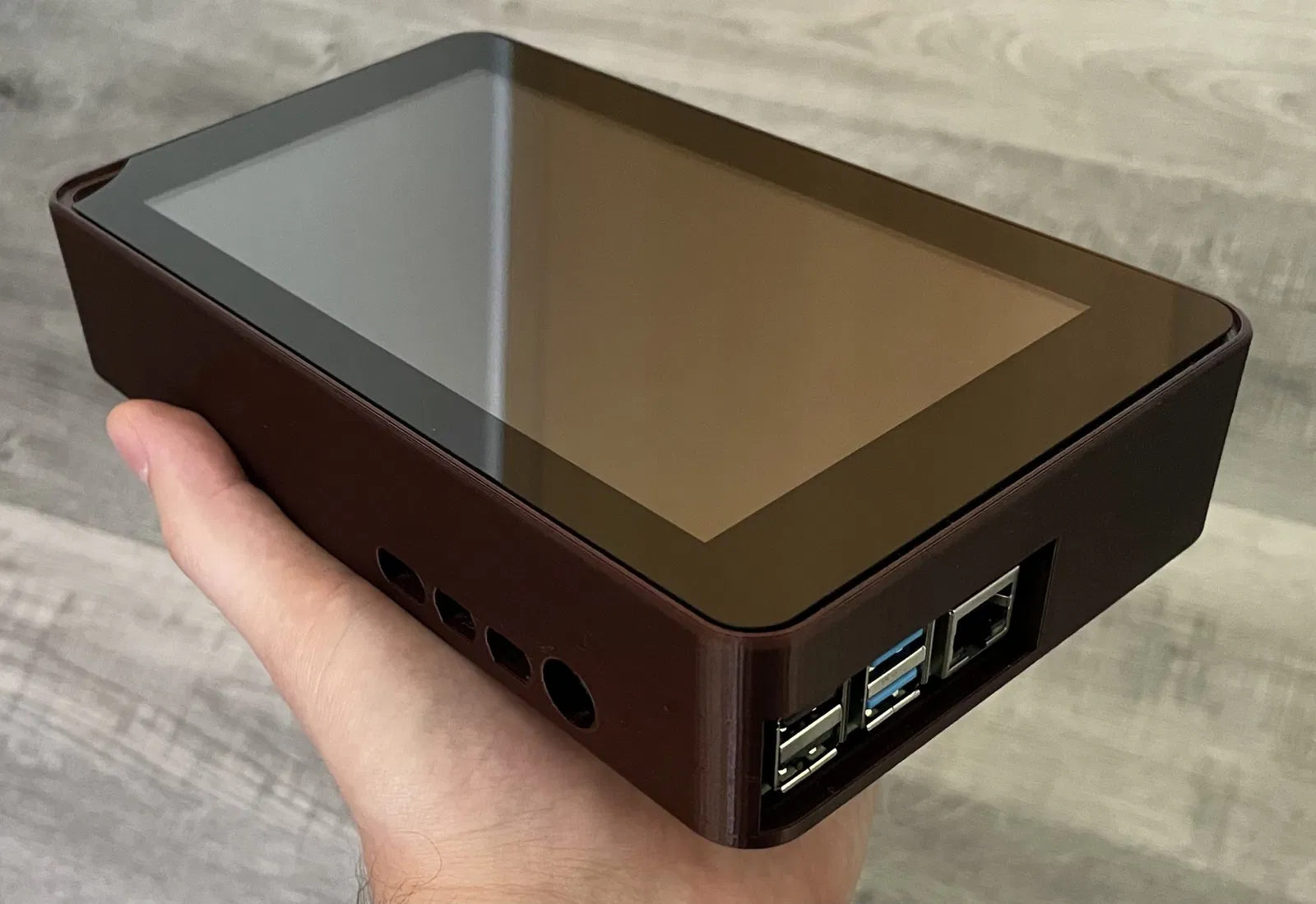

Tạo mini PC từ Raspberry Pi 4 của bạn và màn hình cảm ứng 7 inch chính thức của Raspberry. Bên trong hộp có đủ chỗ để vừa cả pin cho phiên bản di động. Để làm mát, tôi khuyên bạn nên sử dụng một cái gì đó như cái này hoặc bất kỳ tản nhiệt nào khác phù hợp với không gian 18mm (đo từ mặt dưới của PCB Raspberry đến đỉnh của tản nhiệt).

Dự án này được dự định sử dụng như một PC nhỏ và di động để ghi lại các kết nối HAM bằng ứng dụng mã nguồn mở mà tôi cũng đang phát triển tại đây. Đây là ứng dụng dựa trên giao diện terminal nên nó sẽ tiêu tốn rất ít hoặc không tiêu tốn năng lượng. Nếu mọi thứ diễn ra suôn sẻ, tôi sẽ tải lên hướng dẫn từng bước về cách biến Raspberry thành PC chỉ có terminal khởi động vào ứng dụng này (hoặc bất kỳ ứng dụng nào khác) khi khởi động.

Những trường hợp sử dụng khác mà tôi nghĩ đến là, radio kỹ thuật số với giao diện màn hình cảm ứng chẳng hạn hoặc bất kỳ dự án nào khác. Các tùy chọn là vô tận :)

Nắp tùy chọn

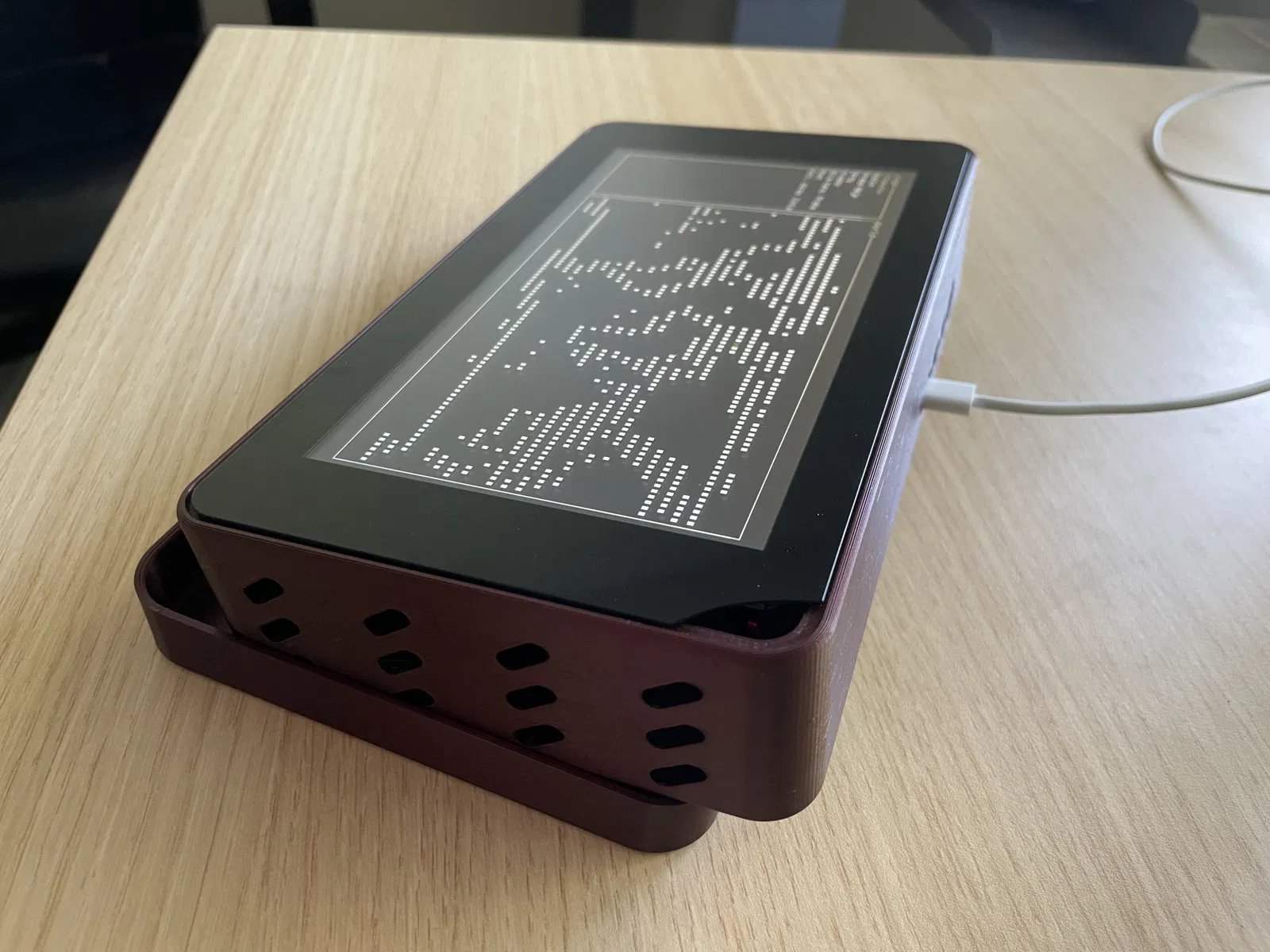

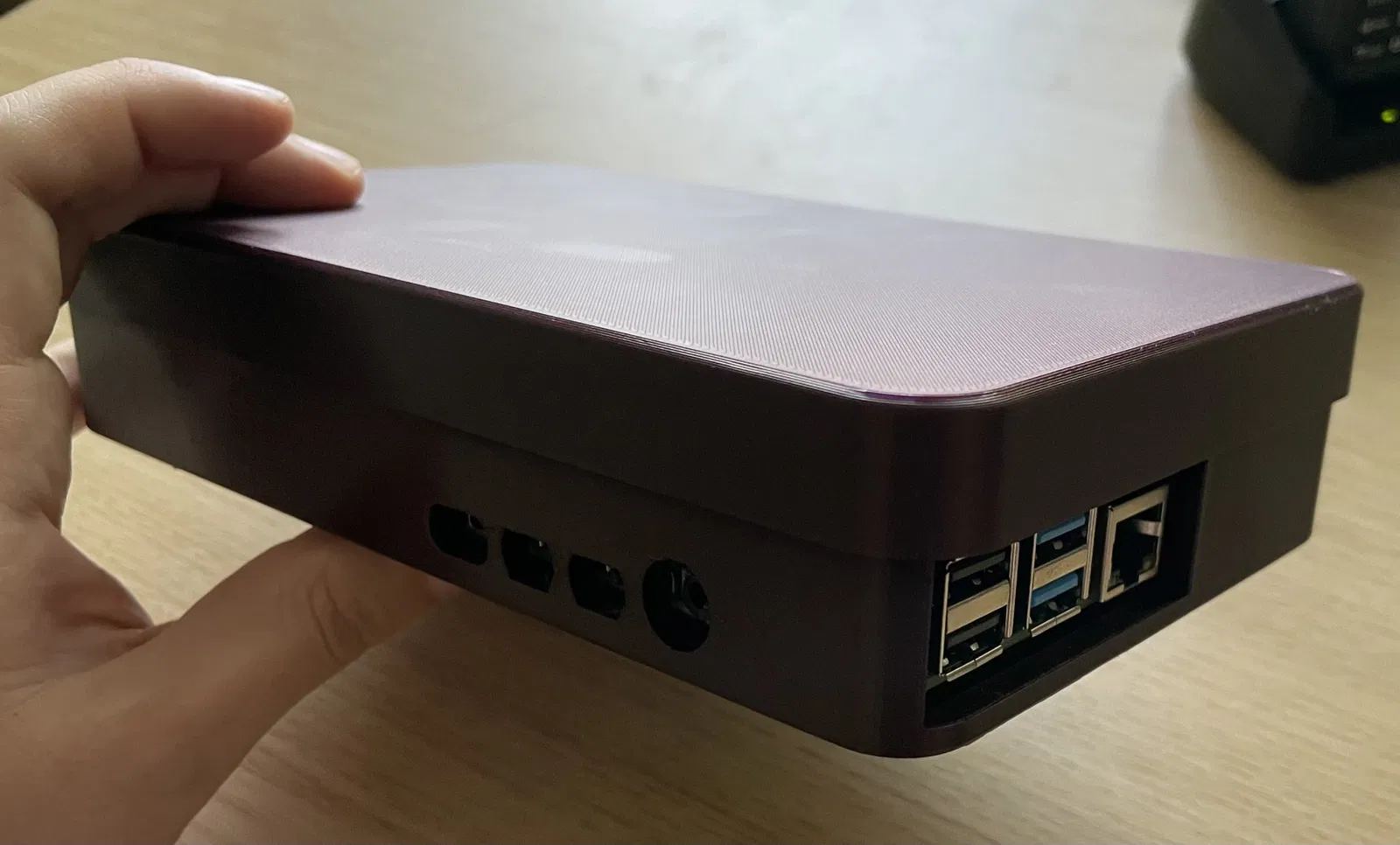

Nắp màn hình gấp đôi như một giá đỡ nhỏ khi thiết bị được đặt bên trong. Nắp giữ chặt đủ để không rơi ra nhưng nếu bạn cần một "mối liên kết" mạnh hơn, tôi khuyên bạn nên buộc một dây cao su xung quanh. Tôi tin rằng với điều này, bạn có thể ném nó vào túi mà không phải lo lắng về bất kỳ thiệt hại nào.

In ấn

Tôi đã in nó với đầu phun 0.4mm và chiều cao lớp 0.2mm trên Prusa MK4. Tôi đã sử dụng hồ sơ TỐC ĐỘ 0.20mm với một số sửa đổi nhẹ cho các hỗ trợ. Tệp 3mf in của tôi là một phần của bản tải lên này.

Gắn

Màn hình

Bạn sẽ cần 3x vít M3x12mm với ít nhất 1 vòng đệm mỗi cái và có thể nhiều hơn. Tùy thuộc vào màn hình cụ thể của bạn. Đảm bảo bạn có đủ và không siết chặt những con vít đó quá vì bạn có thể dễ dàng làm hỏng màn hình. Nếu vít đi quá sâu, chúng sẽ làm nứt nó!

Bạn cũng muốn vặn bảng điện tử của màn hình vào màn hình bằng vít M3 thay vì các giá đỡ kim loại được cung cấp vì Raspberry không được gắn vào đó và chỉ chiếm không gian.

Raspberry pi 4B

Có 4 vít 2.5M và đủ chỗ cho những cái dài hơn. Tôi đã sử dụng những cái đi kèm với bộ tản nhiệt liên kết và bạn có thể điều chỉnh theo nhu cầu của mình trong tệp bước. Chiều dài phụ thuộc vào những gì bạn đặt lên trên pi. Có lẽ là đai ốc, có đủ chỗ cho những cái còn dài hơn. Thực sự là tùy thuộc vào bạn.

Kết nối chúng

Cáp linh hoạt ngắn mặc định với 2 dây cho nguồn đi kèm với màn hình là tất cả những gì bạn cần thực sự. Nó hơi chật bên trong nên hãy cẩn thận nhưng không có vấn đề gì ở đó. Nếu bạn muốn chắc chắn hơn, bạn có thể mua cáp linh hoạt dài hơn một chút nhưng không cần thiết.

Ghi chú

Giá đỡ màn hình dựa trên bản vẽ kỹ thuật chính thức của màn hình vì một cái mà tôi tìm thấy trực tuyến ban đầu có kích thước sai dẫn đến việc in bị lỗi :-/ Lưu ý rằng theo tài liệu nguồn, kích thước có độ dung sai 0.2mm nên có thể không phải tất cả các kích thước sẽ vừa khít chính xác. Điều đó đã được tính đến trong mô hình nên nó nên cho phép một chút không gian ngay cả để căn chỉnh màn hình trên hộp nhưng trải nghiệm của bạn có thể khác nhau.

Bên trong hộp cũng có đủ chỗ cho bất kỳ phần cứng bổ sung nào mà bạn có thể muốn kết nối với GPIO như hộp pin chẳng hạn.

Hãy thoải mái kiểm tra và để người khác thấy những sáng tạo của bạn.

TODO (Các phiên bản tương lai)

• Một ý tưởng là làm cho hộp có thể mở như một cuốn sổ nhỏ.
• Cải thiện: Hiện tại cần một bề mặt nghiêng để đặt lên trên vì hiện tại màn hình nằm phẳng mà không có nó và có màu sắc xấu do góc nhìn.
• Thêm mạch sạc pin với lỗ cho cổng sạc để toàn bộ thứ này có thể được cấp nguồn bằng pin một cách dễ dàng.
