Giá đỡ điện thoại trên xe Dacia Lodgy
Đế phone holder kẹp vào cụm ngăn để kính mát trên Dacia Lodgy, vẫn đóng ngăn kín. Phần bi (sphere) đường kính 16.6mm để dùng chung với ngàm/đầu kẹp có sẵn, gắn bằng nut và kẹp bên trái như hình.
Mô tả
Mình không tìm được cái giá đỡ điện thoại nào đủ ổn cho chiếc Dacia Lodgy nhà mình. Loại gắn vào cửa gió thì không dùng được vì cửa gió hay xoay (mà mình cũng muốn lấy gió từ cửa gió nữa, với lại nhìn điện thoại cũng khó). Còn loại dán lên kính lái thì vài ngày là rớt.
Nên mình thiết kế một cái đế có thể kẹp vào cụm ngăn để kính mát. Thiết kế này vẫn cho phép ngăn đóng kín hoàn toàn.
Hướng dẫn:
- Mua/đã có sẵn một cái phone holder (loại rẻ cũng được) gồm 2 phần, trong đó phần kẹp điện thoại nối với phần đế bằng một con nut vào phần đế dạng bi (sphere). Thiết kế này dùng đường kính bi 16.6mm.

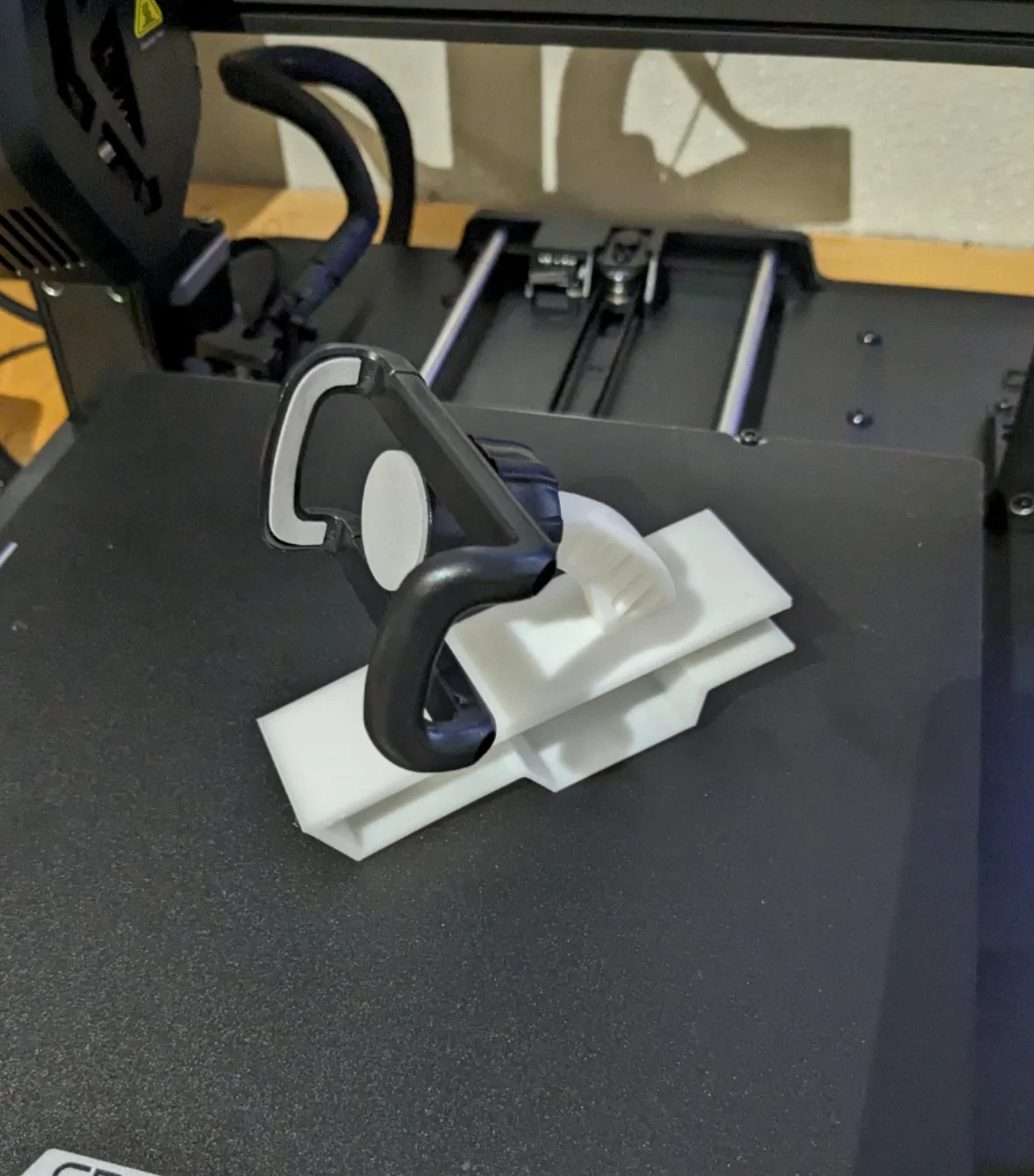

- In ra và gỡ phần support
- Gắn phần phone holder vào đế đã in

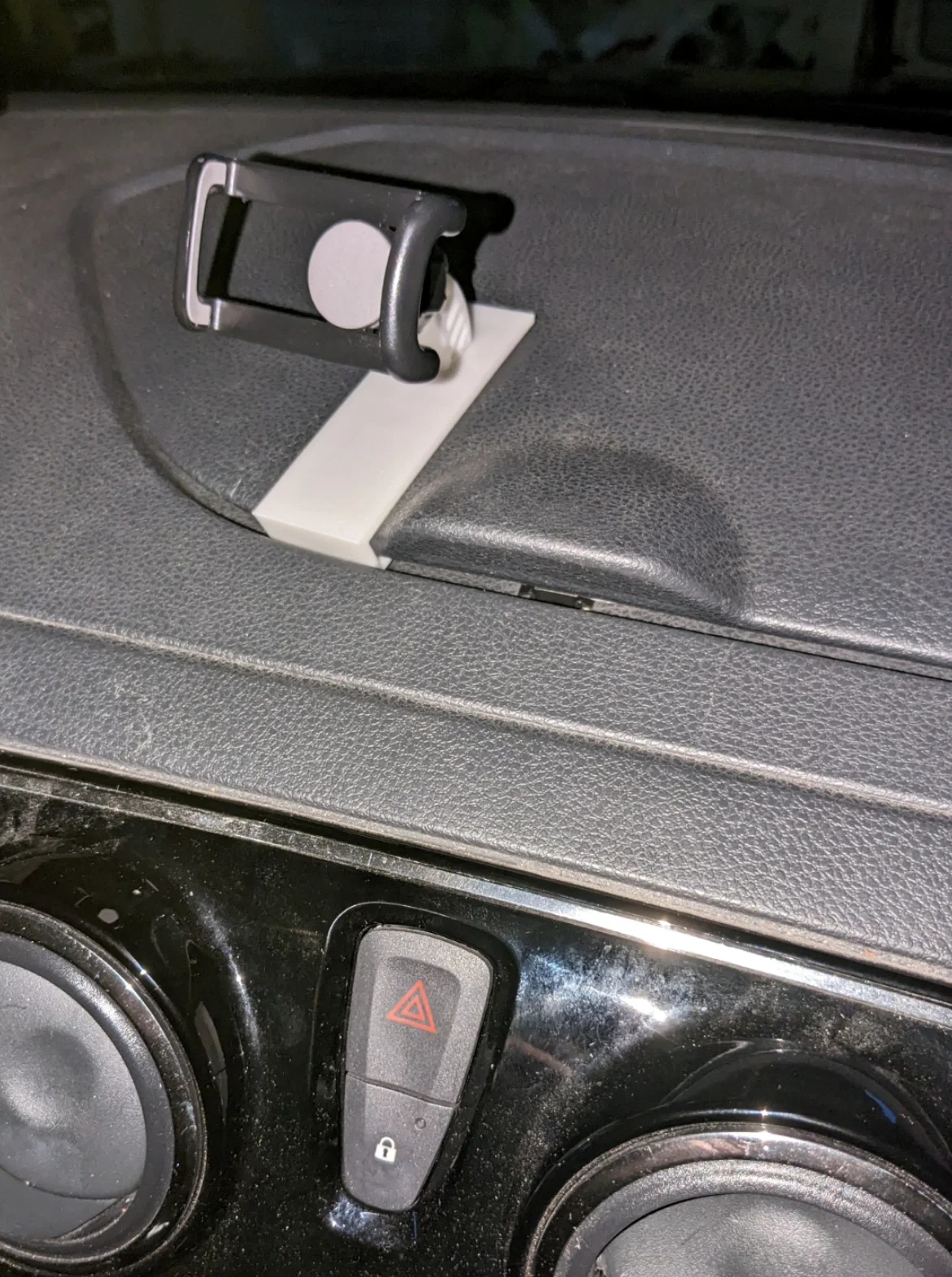

- Kẹp nó vào bên trái của ngăn để kính mát như trong hình
Nếu muốn chỉnh file đế thì có thể làm qua link onshape dưới đây (ví dụ để tuỳ biến đường kính của bi):
