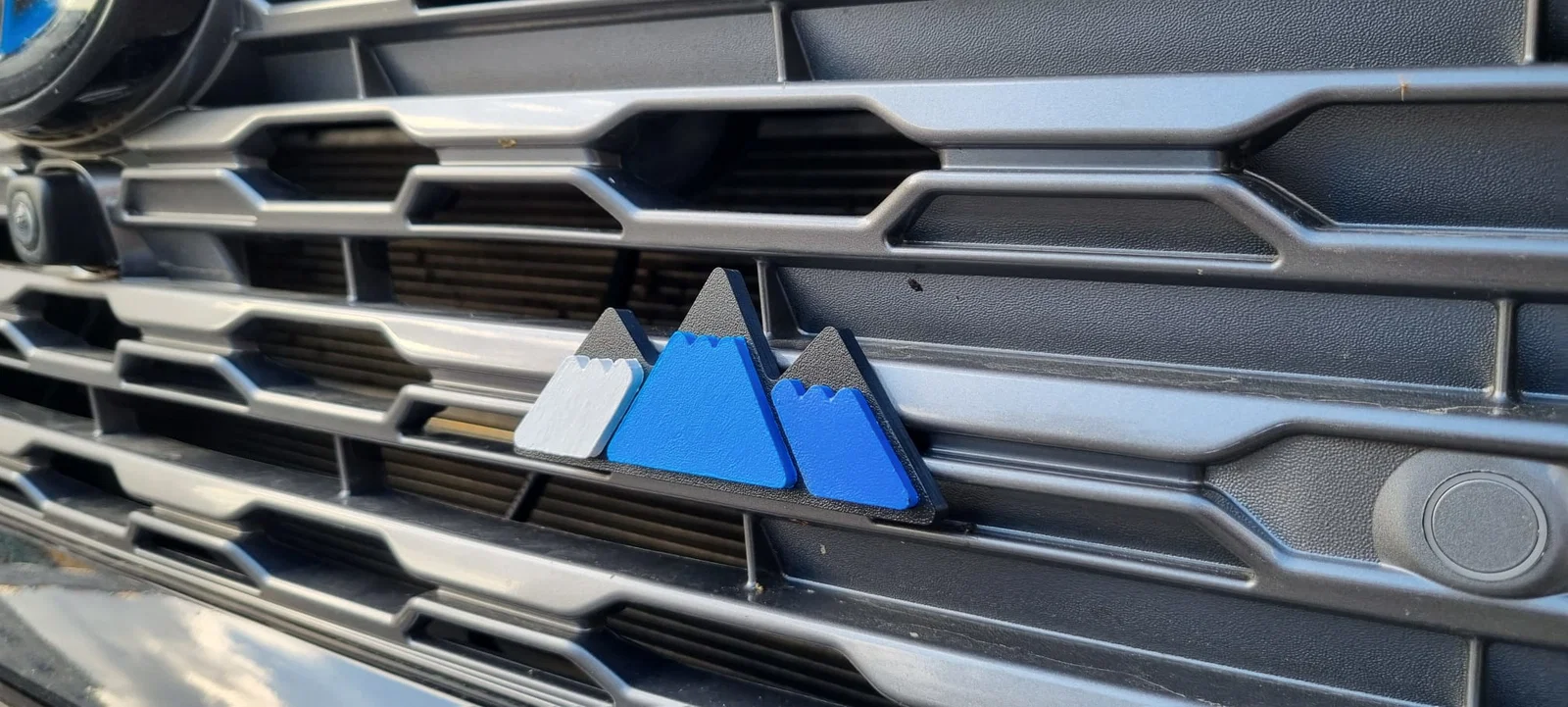

Huy hiệu lưới tản nhiệt Toyota hình núi (Toyota mountain grille badge)

Đồ trang trí lưới tản nhiệt kiểu “mountain” với phối màu phong cách Toyota TRD.

Mình thiết kế cái này sau khi đơn hàng từ Trung Quốc bị thất lạc trên đường vận chuyển. \(ツ)\/

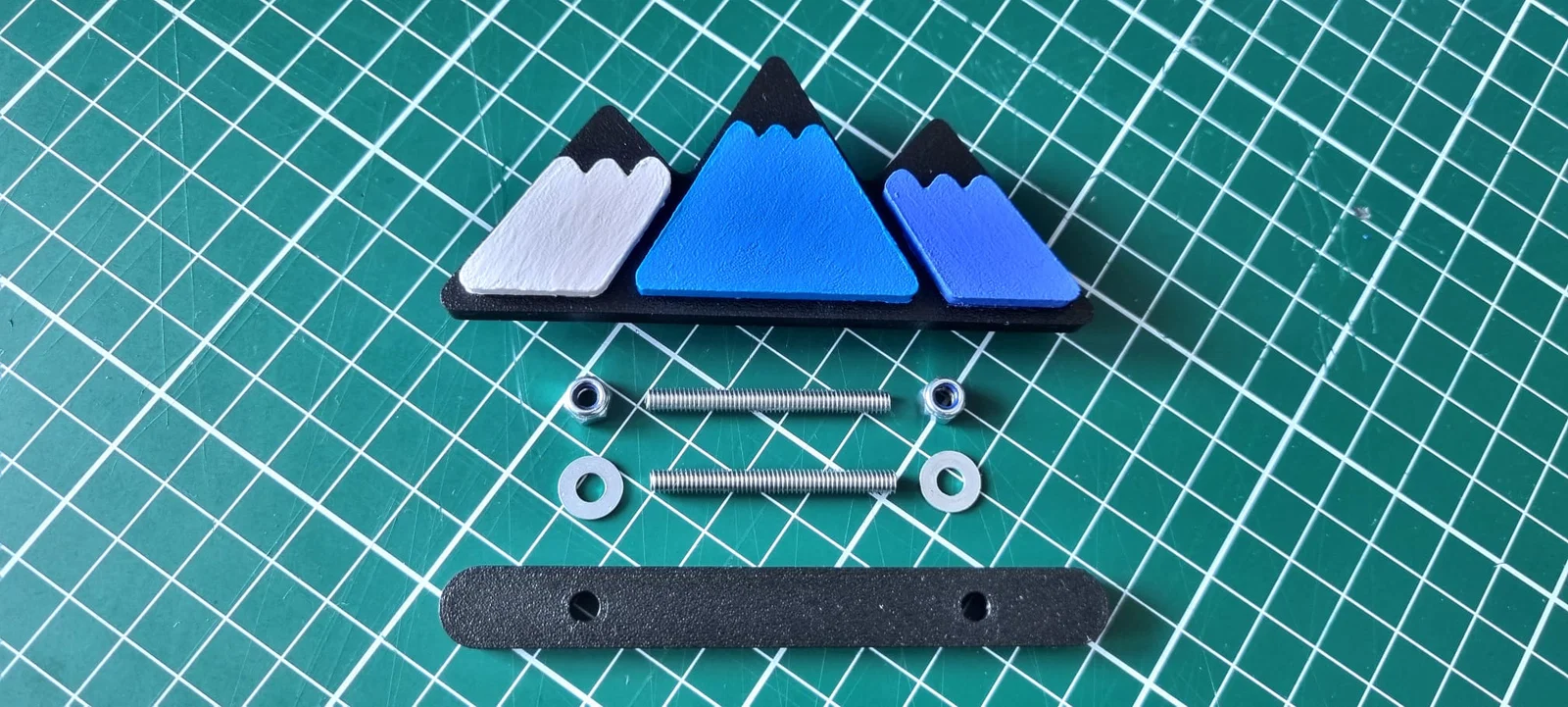

Parts

2 x ty ren M4 dài 4cm (mình cắt bỏ phần đầu của 2 con ốc)

2 x long đền M4

4 x đai ốc hãm (lock nut) M4 (có thể dùng đai ốc thường cũng được)

1 x mỏ hàn (tùy chọn, để ép lock nut vào các vị trí gắn)

3 x sơn acrylic (tùy chọn, bạn cũng có thể in các miếng “núi” bằng filament khác màu)

1 x sơn bóng trong suốt dạng xịt (clear coat varnish) (tùy chọn)

Print process

Nên in bằng PETG hoặc ABS để chịu nhiệt tốt.

Mình in trên tấm PEI textured sheet để bề mặt ra đúng kiểu nhám.

Dừng bản in và đặt lock nut vào các điểm gắn của badge. Bạn có thể dùng mỏ hàn để làm nóng rồi ấn lock nut vào các điểm gắn của badge.

Build process

1/ Sơn các miếng “núi” theo màu bạn muốn bằng sơn acrylic (bỏ qua nếu đã in khác màu).

2/ Ấn các miếng “núi” vào đúng vị trí tương ứng. Các miếng là kiểu snap fit (khá chặt) nên cần dùng lực nhẹ.

3/ Xịt vài lớp mỏng clear coat để bảo vệ khỏi tác động thời tiết.

Mount process

Với RAV4 gen 5, cần tháo ốp nhựa che két nước (radiator plastic cover) và chốt khóa nắp capo (hood latch) để có thể tiếp cận mặt sau của lưới tản nhiệt.

Chỉ cần tháo 5 con bu-lông bằng tuýp 10mm và 5 chốt nhựa dạng push rivet.
