Tank Tráng Film 35mm 250ml In 3D (Film Development Tank 35mm 250ml)

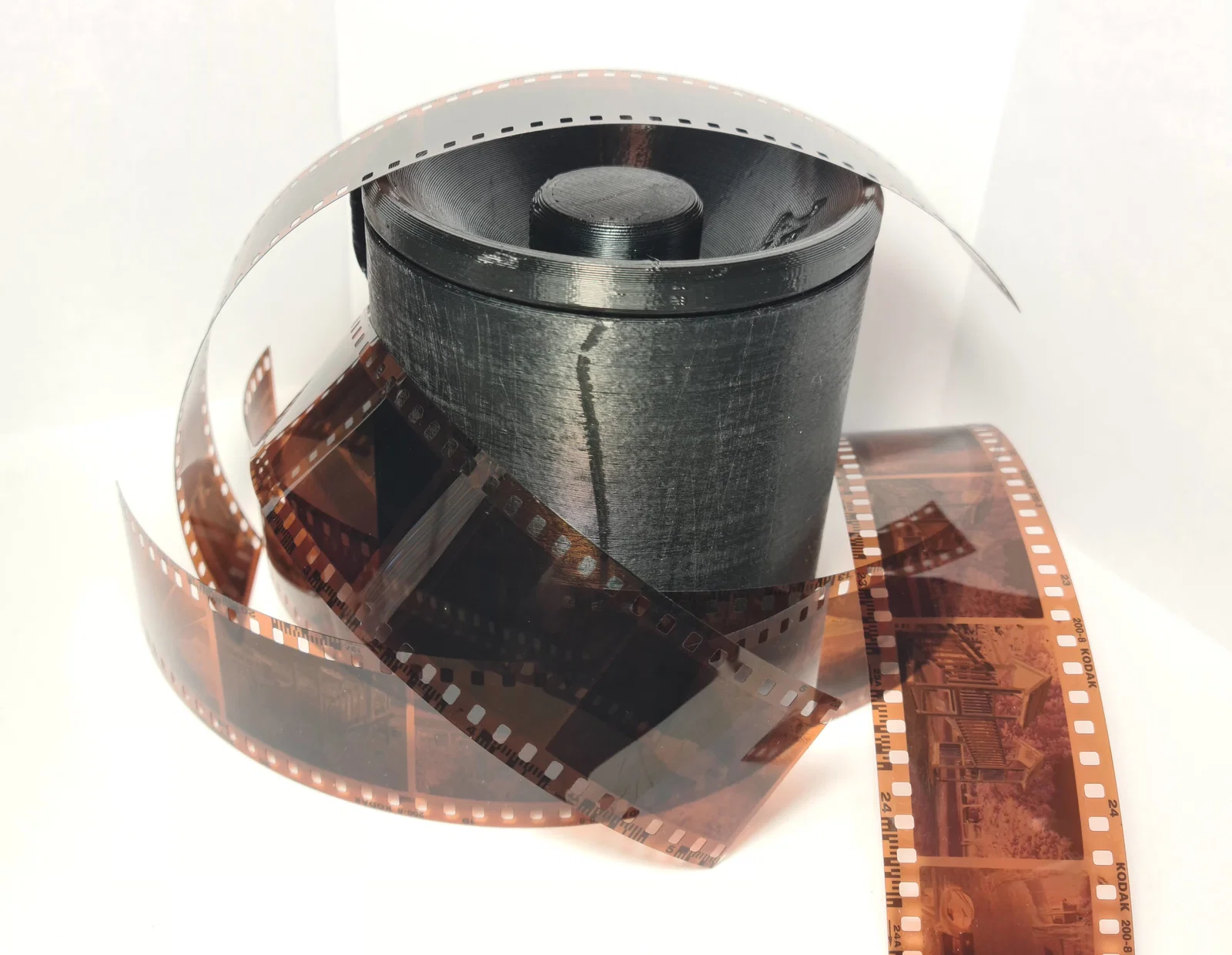

Sau khi bỏ ra cả đống tiền mua hoá chất, mình thấy thật vô lý nếu lại tốn thêm 30€ cho một cái bình nhựa đơn giản. Vậy nên mình đã tự thiết kế cái tank tráng film này, hoàn toàn in 3D.

Nếu bạn cũng “tiết kiệm” giống mình thì chắc bạn không cần tráng hơn 1 cuộn 35mm mỗi lần, và thiết kế này sinh ra đúng để làm chuyện đó.

Dung tích nhỏ (250ml) giúp bạn khỏi lãng phí mớ hoá chất quý giá. Với 250ml developer, bạn có thể tráng được khoảng 3 đến 5 cuộn 35mm 24 tấm.

Đây không phải kiểu Paterson tank truyền thống, nên vui lòng đọc kỹ hướng dẫn cách đổ vào và xả ra.

Mình có kèm file Inventor để bạn chỉnh sửa. Nếu bạn không có Inventor thì có thể dùng Fusion360 để mở và làm việc với nó.

Chỉnh sửa 2024/06/01: thêm file .stp để ai cũng có thể mở và chỉnh sửa model.

ENJOY!!!!

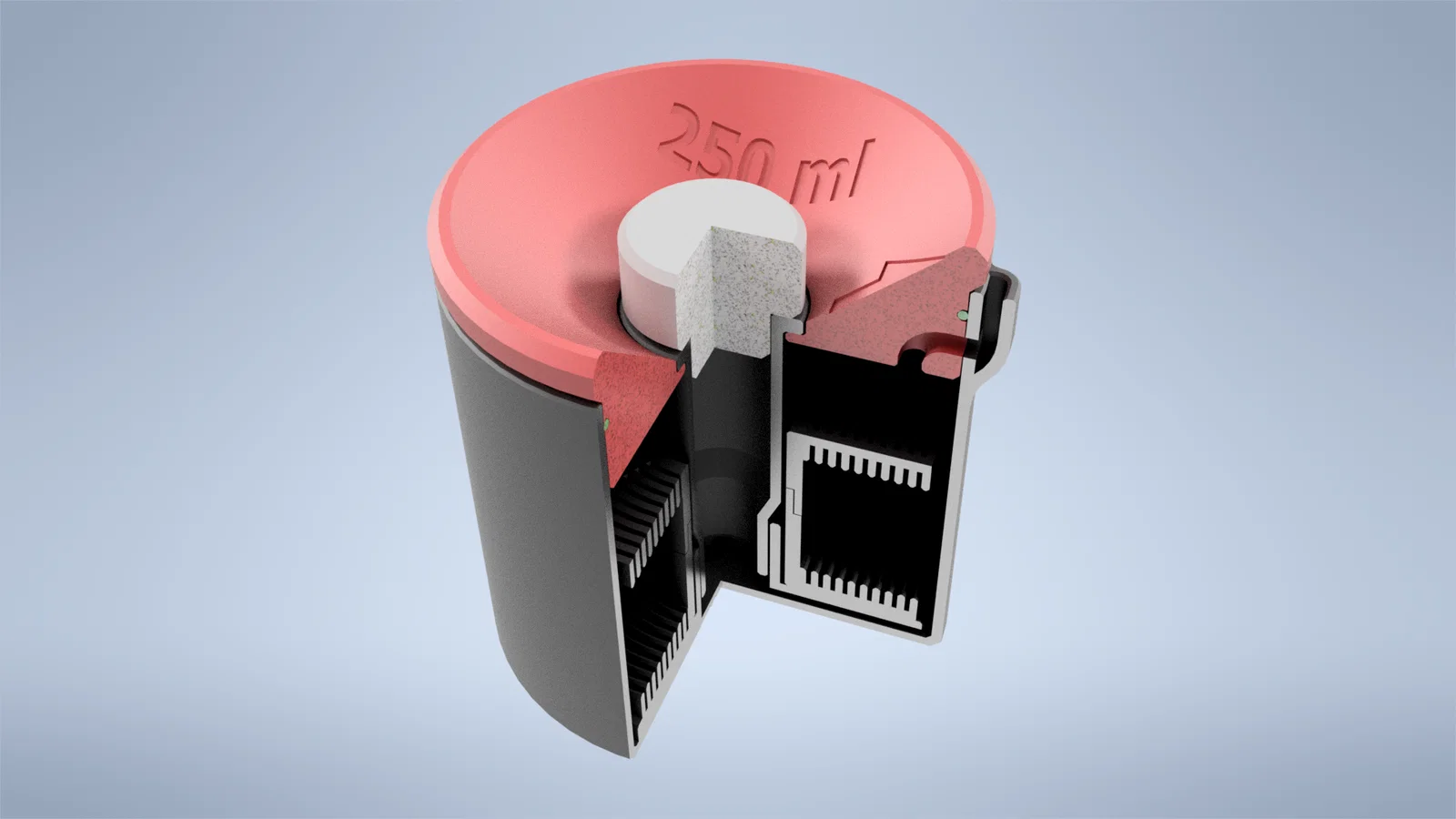

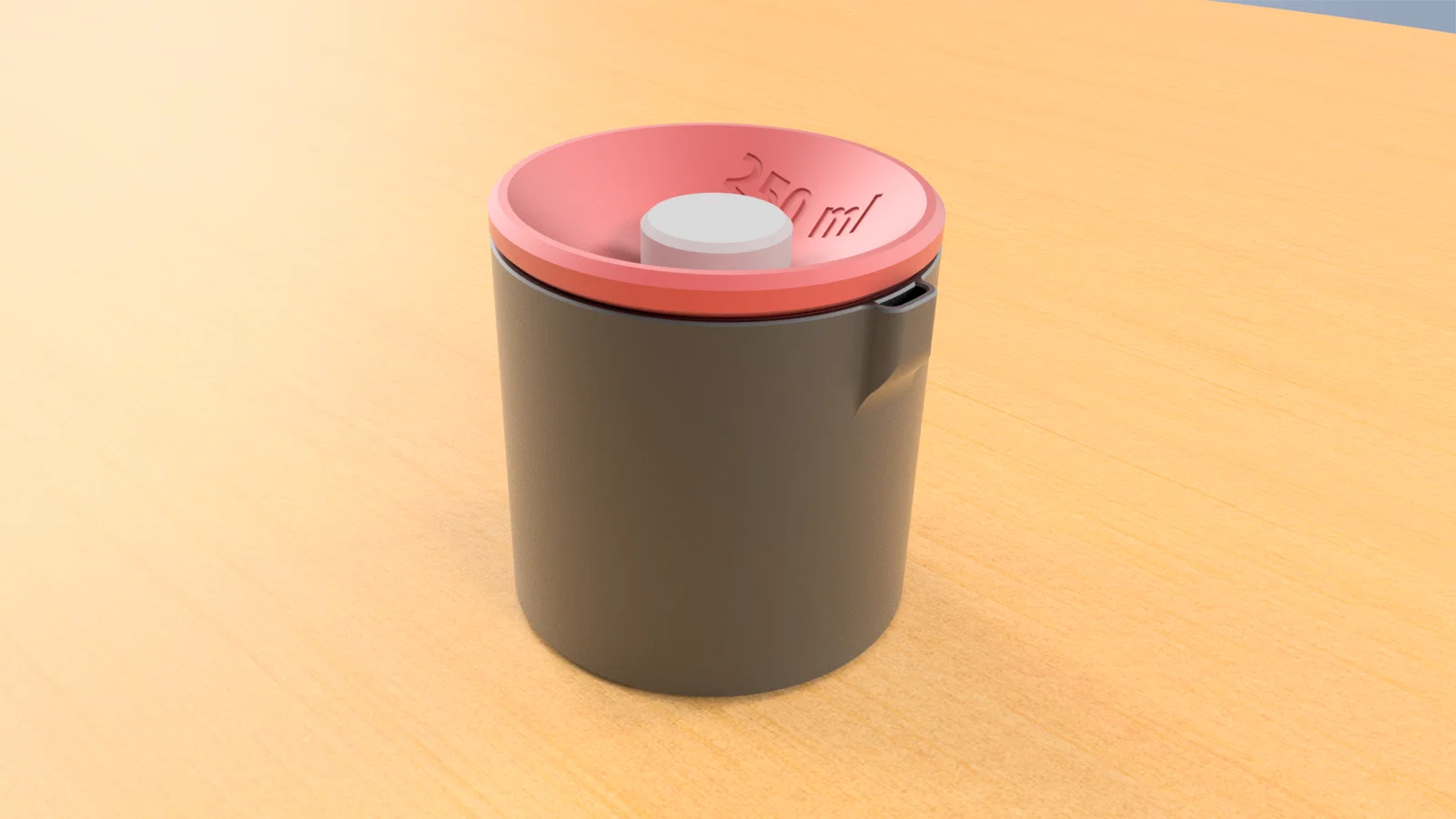

MODEL

Có 2 tuỳ chọn nắp:

1. có gioăng TPU
2. không có gioăng TPU

Mình khuyên bạn thử bản có gioăng nếu bạn còn dư chút TPU. Thực ra bạn không cần in gioăng, chỉ cần một đoạn filament nhỏ thôi.

Bản không có gioăng vẫn dùng ngon, nhưng lúc lắc/agitate bạn sẽ phải để ý kỹ hơn một chút.

VẬT LIỆU

1. các chi tiết in 3D
2. một đoạn filament dẻo 1.75mm (tuỳ chọn)
3. keo (CA, epoxy hoặc tương tự)

HƯỚNG DẪN

• Lắp reel

Lấy 2 nửa của reel, bôi keo dọc theo bề mặt tiếp xúc và canh cho 2 nửa khớp lại sao cho cửa vào của vòng xoắn (spiral) thẳng hàng ở cả hai bên.

• Dán gioăng (chỉ cần cho nắp có gioăng)

Gỡ các support tích hợp sẵn trong nắp. Cắt một đoạn filament dẻo vừa chiều dài. Bơm một ít keo vào rãnh oring trong nắp. Đặt filament dẻo vào đúng vị trí và lau phần keo dư.

LƯU Ý QUAN TRỌNG: nếu bạn thấy nắp bị quá chặt, mình khuyên dùng mép lưỡi dao rọc giấy để làm mịn bề mặt bên trong của thân tank để nắp trượt nhẹ hơn. Mình cũng khuyên bạn kéo căng filament dẻo một chút trong lúc dán để nó hơi giảm đường kính.

• Lắp nắp

Lấy 2 phần của nắp (phần nắp chính và ống/tube). Bôi keo lên bề mặt tiếp xúc rồi dán lại với nhau. Rất đơn giản…

• Vậy là lắp xong!

HƯỚNG DẪN TRÁNG (DEVELOPMENT)

Quy trình tráng thực tế sẽ tuỳ vào loại film bạn chụp và hãng hoá chất bạn dùng. Ở đây mình chỉ giải thích cách đổ vào, xả ra đúng cách và cách agitate.

• Đổ hoá chất vào (Filling)

Tháo nắp nhỏ (cap) trên nắp chính (KHÔNG ĐƯỢC THÁO CẢ CỤM NẮP KHI FILM ĐÃ Ở TRONG). Xoay nắp sao cho mũi tên chỉ về cổng xả (drainage port) ở bên hông thân tank.

Đổ hoá chất cần dùng vào tank. Đổ đến khi mặt chất lỏng thấp hơn miệng khoảng 10mm (½ in) để bạn còn gắn lại cap. Mức này xấp xỉ 250ml.

Xoay nắp để mũi tên không còn chỉ vào lỗ xả nữa. Đậy cap lại.

Giờ bạn có một cái bình gần như kín nước.

• Lắc/đảo (Agitating)

Đảm bảo cap đã đậy và mũi tên trên nắp KHÔNG chỉ vào cổng xả trên thân tank. Xoay/lắc kiểu “swirl” như lắc ly rượu vang đỏ, chắc là mạnh tay hơn chút.

Mình khuyến khích bạn thử trước vài lần với nước để xem bạn có thể agitate mạnh cỡ nào mà không bị rò. Nếu bạn dùng bản có gioăng thì có thể lắc mạnh mà không vấn đề gì.

• Xả (Draining)

Xoay nắp để mũi tên chỉ về cổng xả. Tháo cap ra. Xả.

Nếu bạn thích thiết kế này thì nhớ thả like nha! Cảm ơn!
