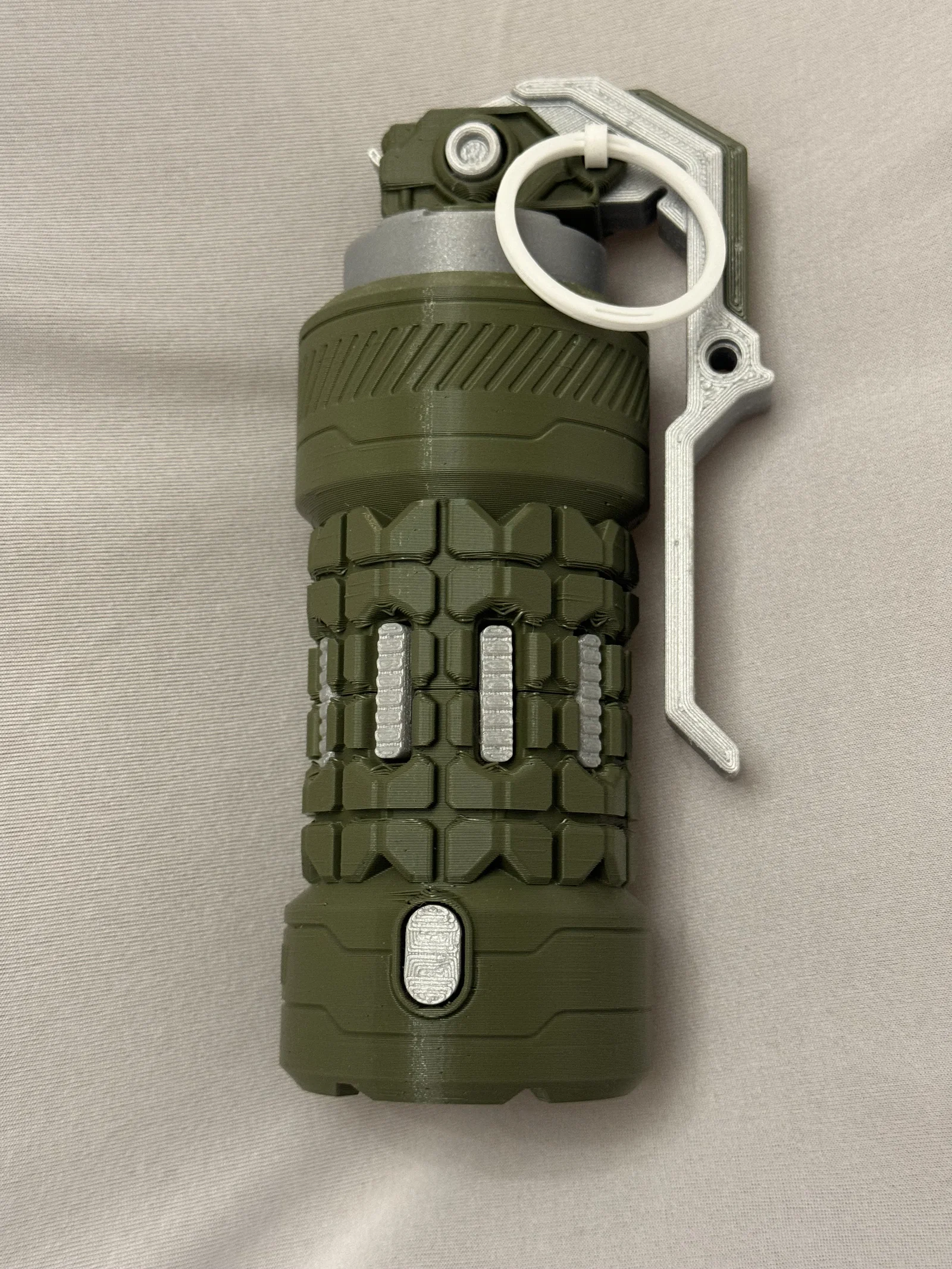

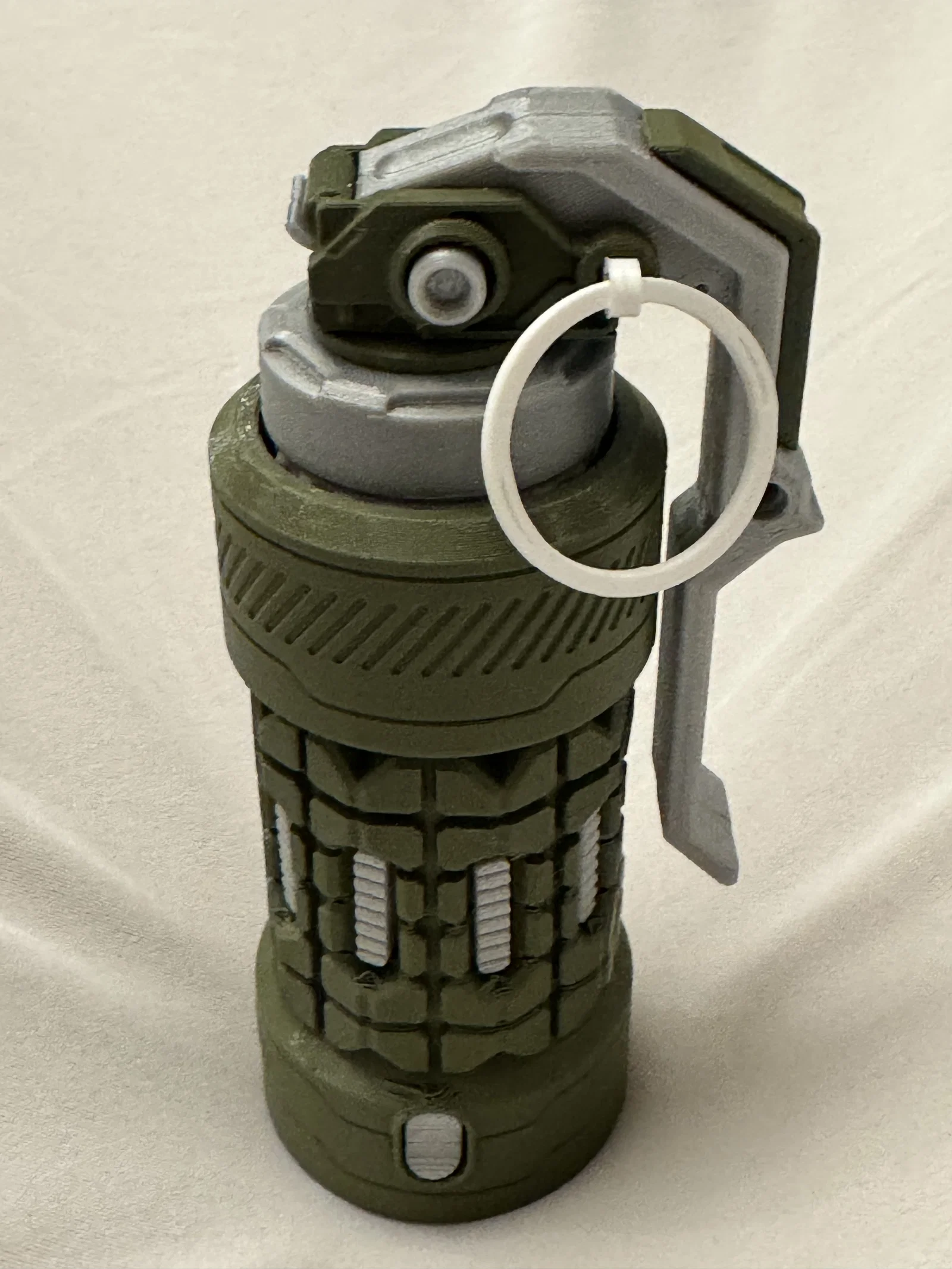

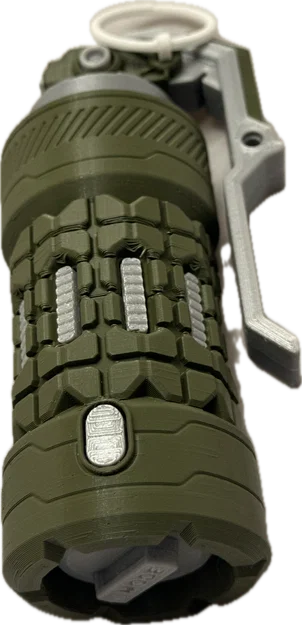

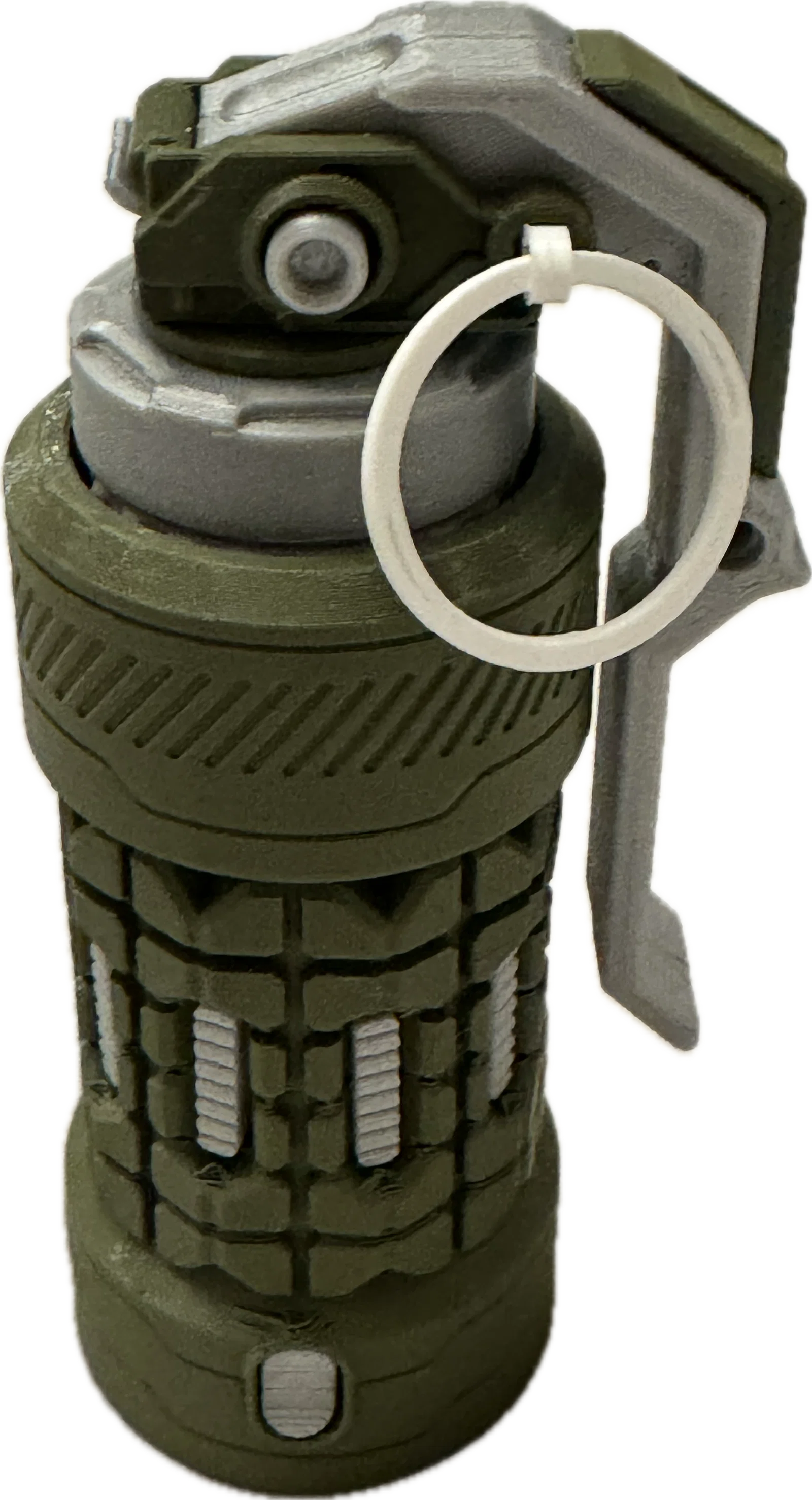

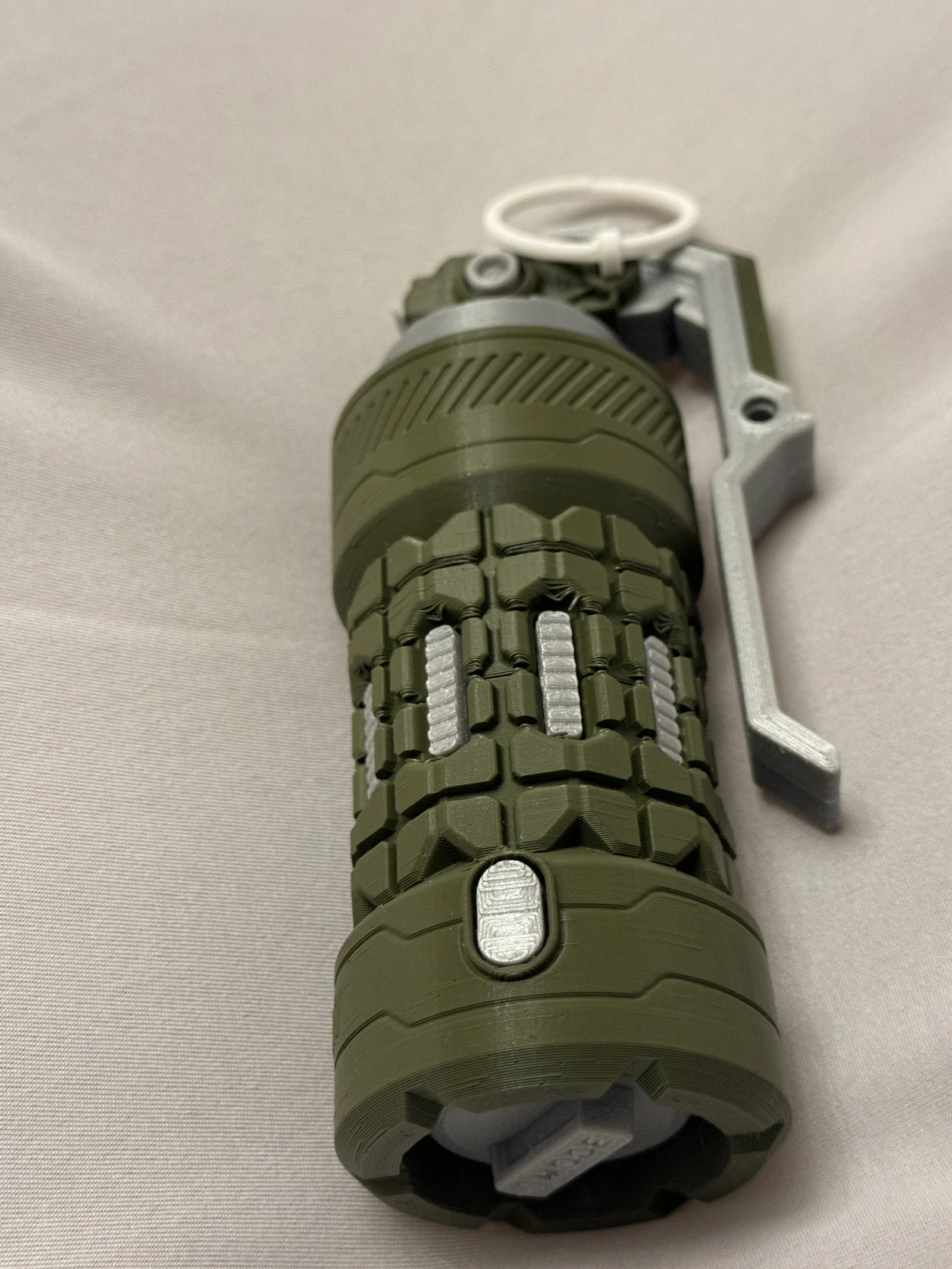

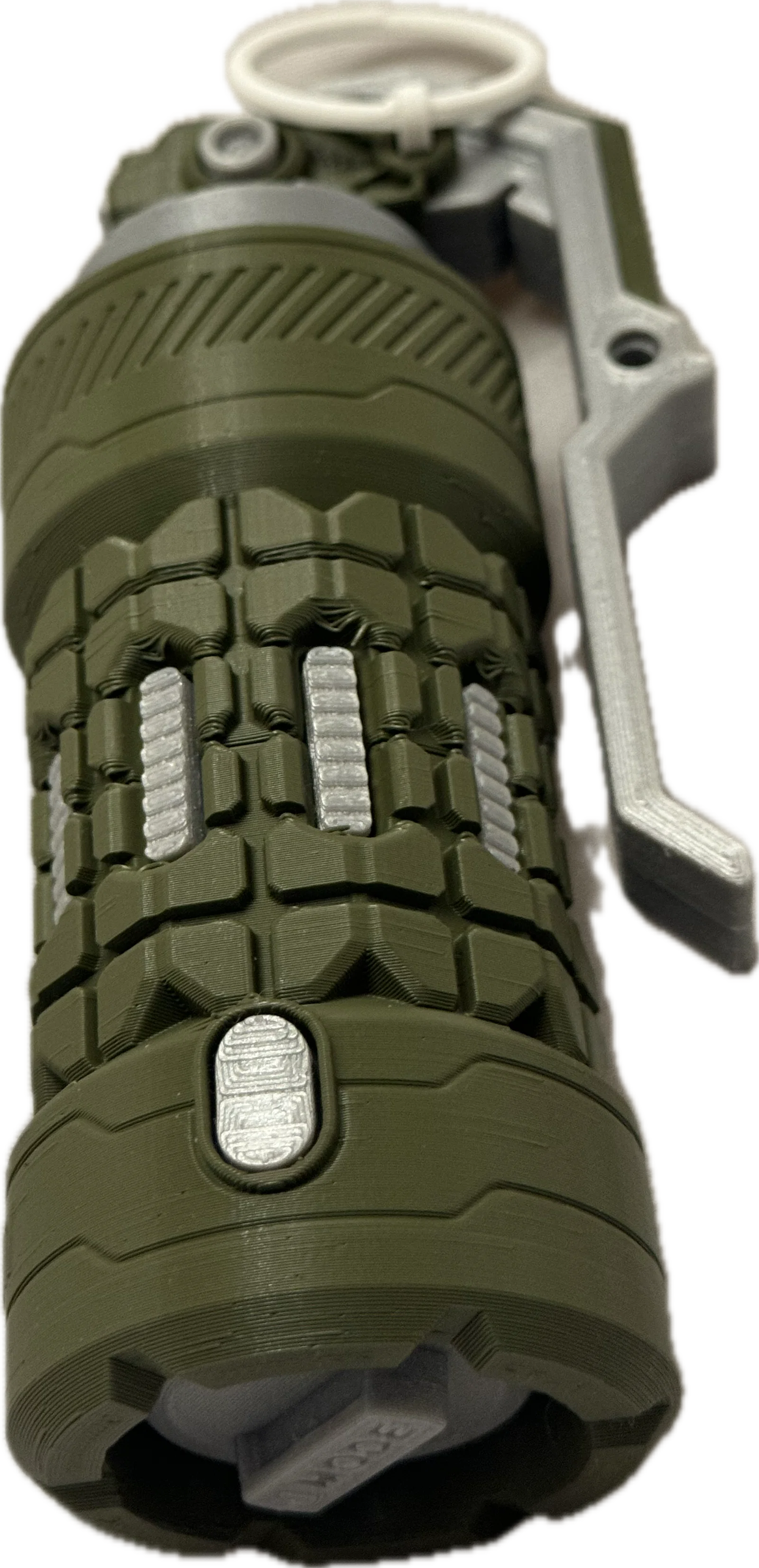

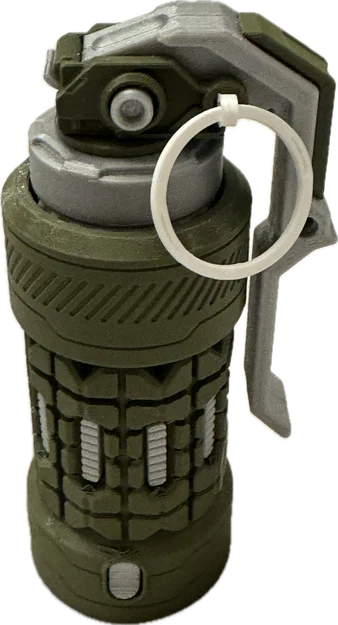

Bản clicky của Grenade 3dworkbench

Mình rất thích cái Grenade của 3DWorkbench, gọi là đạo cụ (prop) hay đồ chơi fidget gì đó cũng được.

Mình đem lên chỗ làm để trên bàn, ai ngờ có một bạn đồng nghiệp lỡ tay làm gãy khi cố xoay cái “mode switch” ở phía đáy. Trong model gốc thì phần đó không có xoay được.

Từ đó mình nảy ra ý định cải tiến thiết kế: làm phần đáy gắn kiểu chốt connector giống LEGO. Mình nhớ là có một món fidget mình mới in gần đây cũng dùng kiểu này, và mình cũng nhận ra cái clicky macaron spinner gần như đúng kích thước mình cần. Như vậy mình vừa xoay được “mode switch”, vừa có cảm giác clicky đã tay.

Vậy là mình quyết định ghép (merge) hai model lại bằng Microsoft 3D Builder

Merges / Changes Made

3dworkbench Grenade

Clicky Macaron Spinner

MAIN CYLINDER (1).stl

CaseM_v1.1.stl
Wheel_stiff.stl

Mình rất muốn giữ khả năng chọn wheel thường hoặc wheel stiff, nhưng lúc in mình không neo (anchor) nó đủ chắc, nên cuối cùng mình merge thẳng nó vào model luôn.

MAIN CYLINDER.stl

CaseM_v1.1.stl
Wheel_stiff.stl

Mình rất muốn giữ khả năng chọn wheel thường hoặc wheel stiff, nhưng lúc in mình không neo (anchor) nó đủ chắc, nên cuối cùng mình merge thẳng nó vào model luôn.

SWITCH.stl

Thêm 2 lỗ để gắn dowel, cho lò xo (spring) xoay tự do

CaseF_v1.1.stl

Sau khi in:
Bạn cần tự tay bấm/cắt cái ngàm khóa (locking tab) ở giữa

COVER.stl

Thêm 2 lỗ để gắn dowel, cho lò xo (spring) xoay tự do

CaseF_v1.1.stl

Sau khi in:
Bạn cần tự tay bấm/cắt cái ngàm khóa (locking tab) ở giữa phần

Spring.stl x 2

Sau khi in:
Bạn cần tự tay tỉa/cắt 2 cái nub khóa ở giữa phần

Bạn sẽ cần các part gốc từ 3dworkbench Grenade, đây chỉ là những phần mình có chỉnh sửa. 3dworkbench Grenade by 3dworkbench | Download free STL model | Printables.com

Ngoài ra, bạn sẽ cần file Spring.stl từ Clicky Macaron Spinner by BaGooN | Download free STL model | Printables.com

Cảm ơn
3dworkbench | Printables.com
BaGooN | Printables.com
