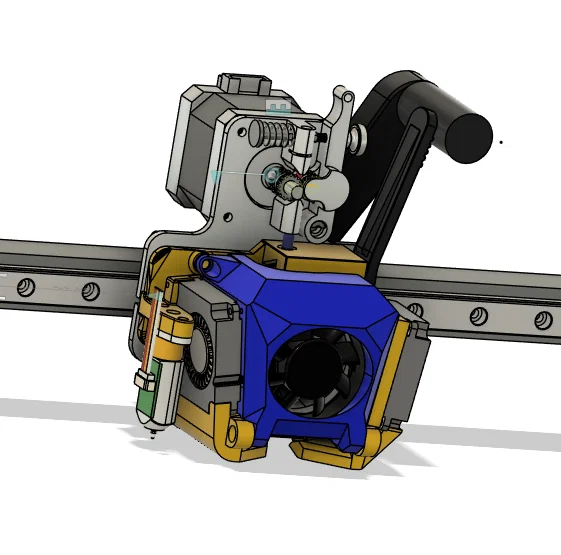

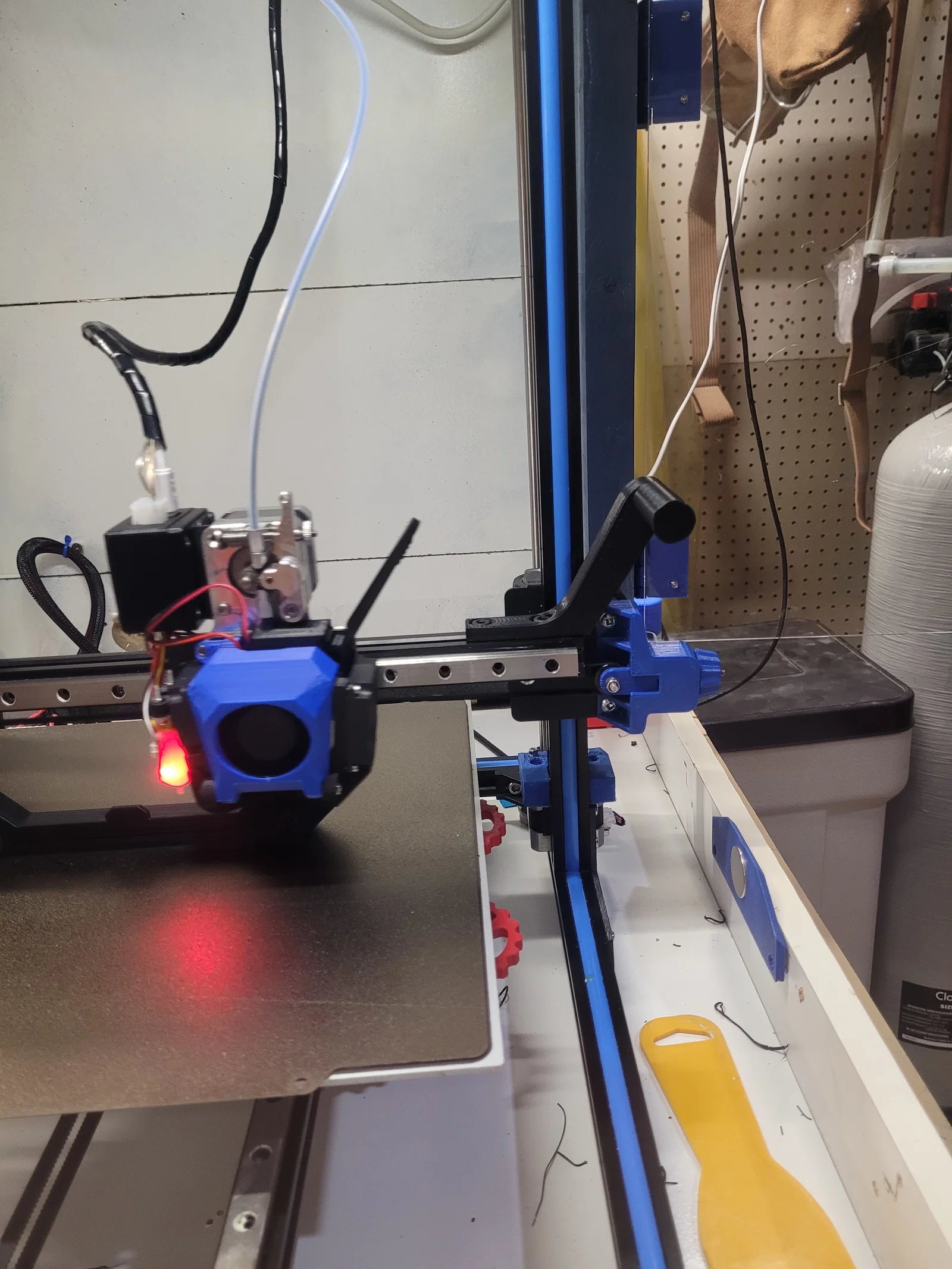

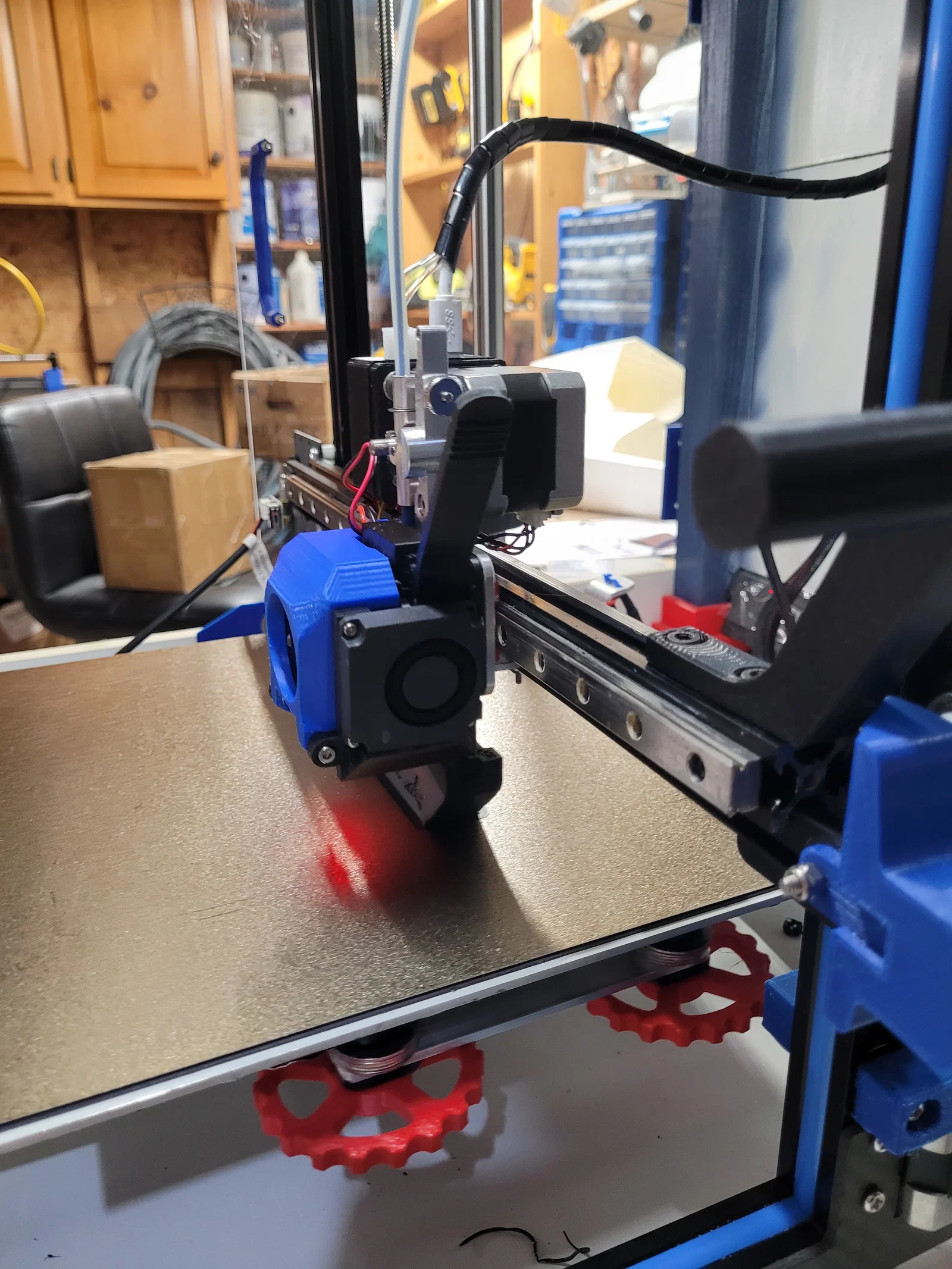

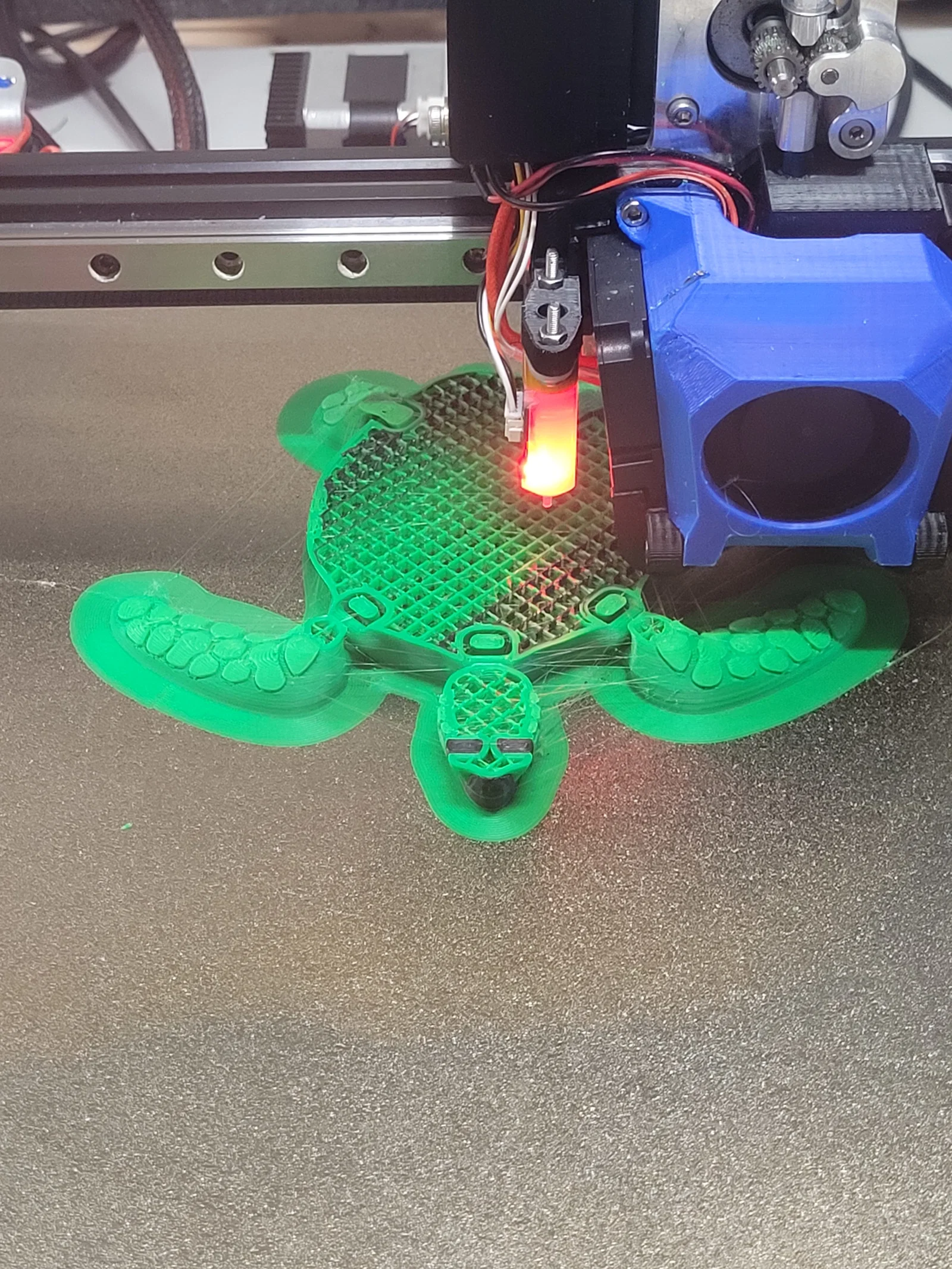

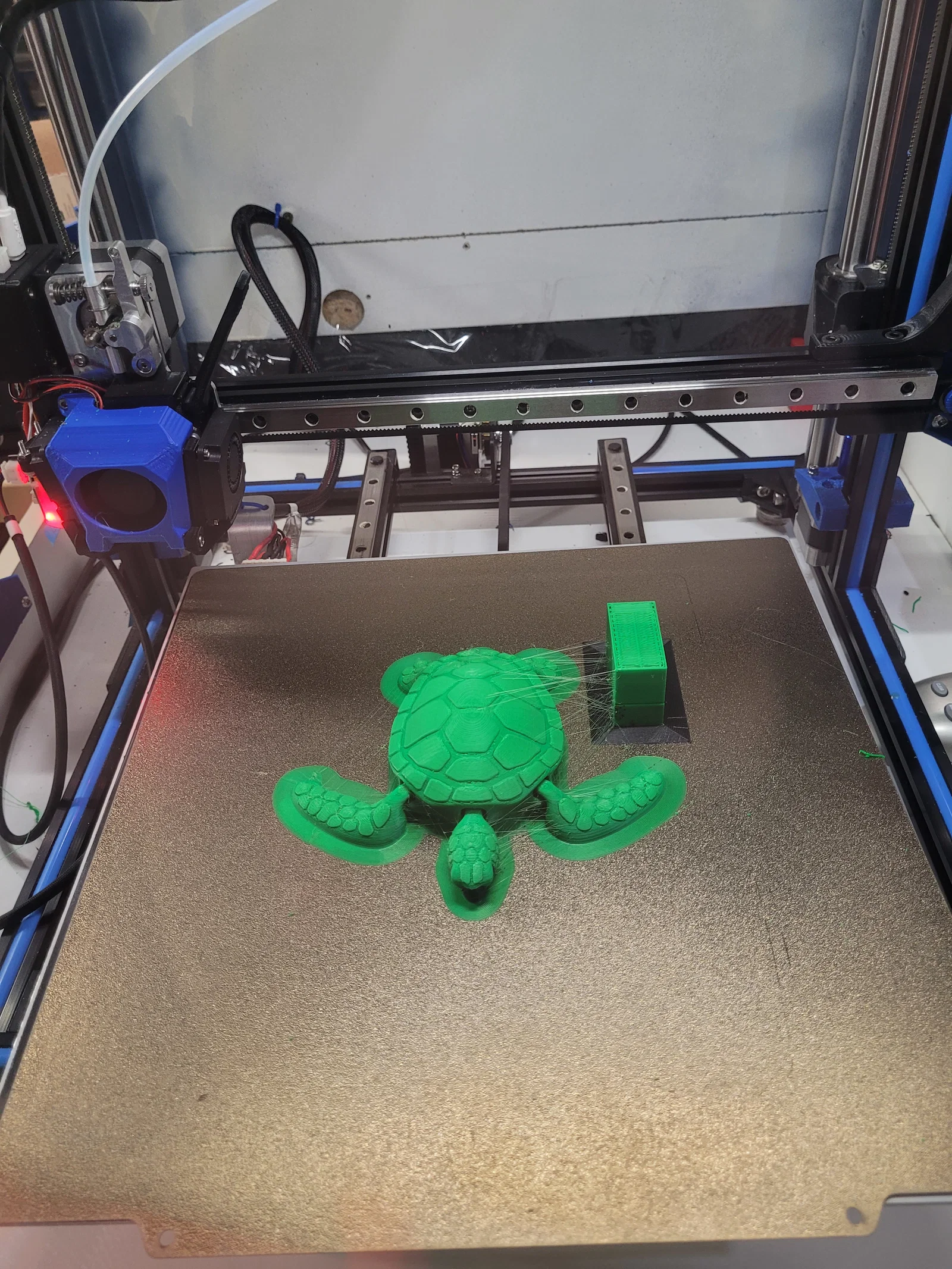

Dao cắt filament MMU cho Microswiss Direct Drive (Microswiss Direct Drive MMU Filament Cutter)

• QUAN TRỌNG: Mình đã đổi setting retract xuống 20mm (từ 25mm) vì retract 25mm làm mình bị nghẹt (clog) vài lần.
• File cập nhật có 3 lỗ bắt trên cụm cutter và ngàm gắn quạt part fan
• Mẫu Front cover mới có 4 lỗ thoát (clearance) cho vít đầu bằng (flat head) để bắt quạt heat sink chắc hơn, đồng thời đã chỉnh lại để dễ in hơn.

Bill of materials

• 2 x quạt blower 4010
• 1x quạt radial 4010
• 1x M3x20 SHCS
• 2x M3x8 SHCS
• 2x M3x6 SHCS
• 3x  M2x8mm (mình dùng M2x10mm Stainless Steel Hex Socket Cap Head Self Tapping Screws rồi cắt ngắn)
• 1x vít M3x4 đầu bằng (Flat head) đi kèm Microswiss Direct Drive
• 3x insert ren M3 dài 6mm (hoặc ngắn hơn), OD 5mm
• 1x đoạn lưỡi dao rọc giấy dài 18mm
• 1x lò xo OD 6mm dài 20–25mm, đường kính dây 0.5–0.6mm (0.6x6x25). Mình đã chỉnh phần giữ dao để dùng lò xo 6mm; nếu bạn cần lò xo 5.5mm thì xem model remix gốc tại đây

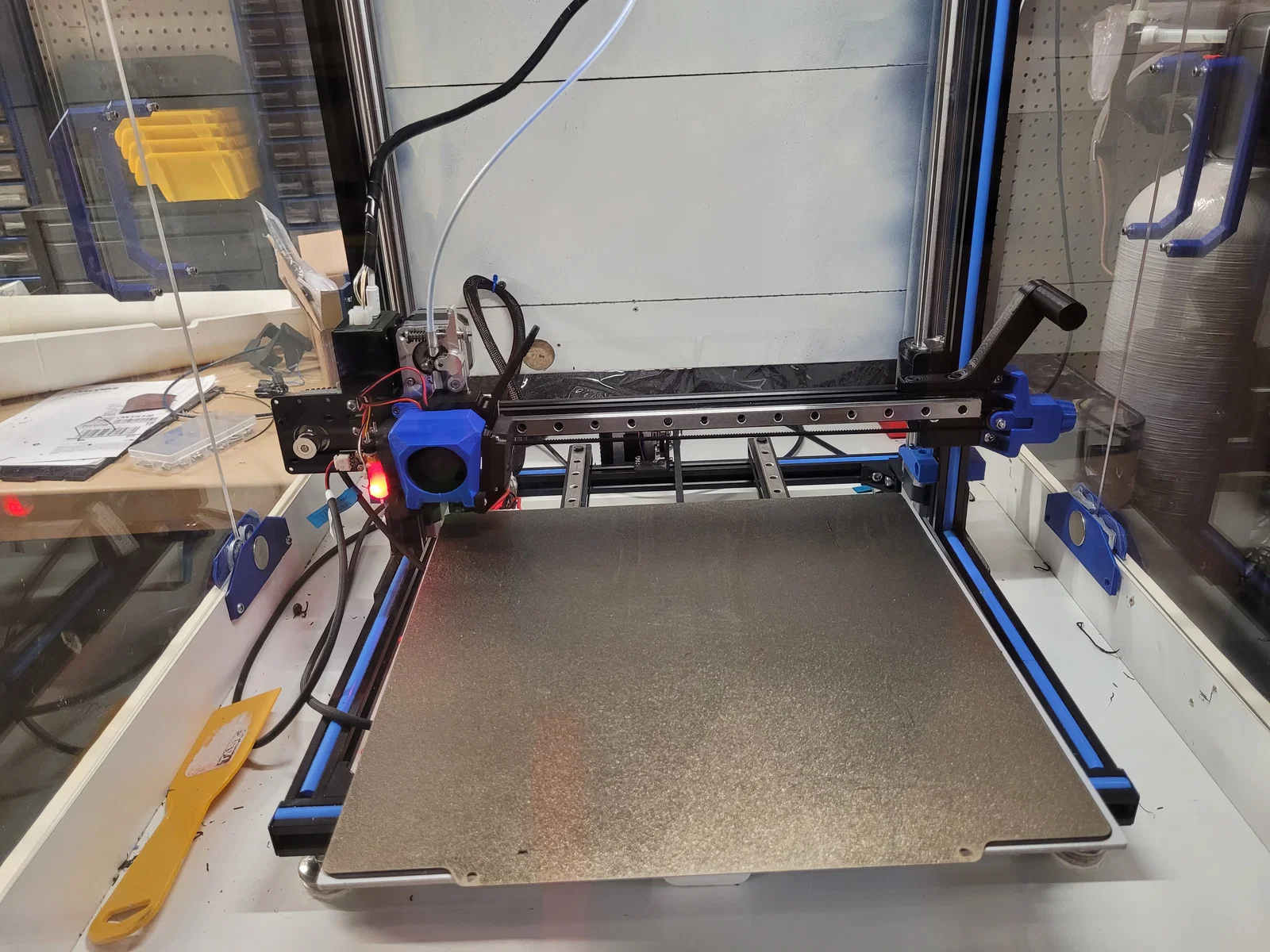

• 1x chi tiết để bản in “tì” tay cutter (bump the cutter arm against). Mình thiết kế để gắn trên đỉnh x axis gantry; có thể hợp hoặc không hợp với bộ của bạn. Mình phải chỉnh lại vị trí pause để tránh cắt filament khi mình không muốn.

Setup

BLTOUCH

x_offset: -44.5
y_offset: -11.4

Happy Hare cho Klipper

Mình có đính kèm Filametrix.cfg dạng file text, trong đó có đầy đủ các tham số mình đang chạy ổn.

Để cấu hình, đặt form_tip_macro: _MMU_CUT_TIP trong mmu_parameters.cfg.

Bộ của mình sẽ retract filament 25mm, cắt filament, đẩy phần filament đã cắt 25mm trở lại hot end rồi mới retract. Cách này chạy rất ổn với mình; tăng thêm retract thì lại dễ bị nghẹt (clog) nặng.

Credit to

Print2Win cho MicroSwiss Ender 5 DirectDrive+AllMetalHotend Assembly

Ahmad Sunardi cho MBOT3D MK2_Rev2.0 (Ender7 style fan duct)

Technik Gegg cho Filament-Cutter-Base-Module V4
