Két giữ chìa khóa cơ cấu Iris (Iris mechanism key safe)

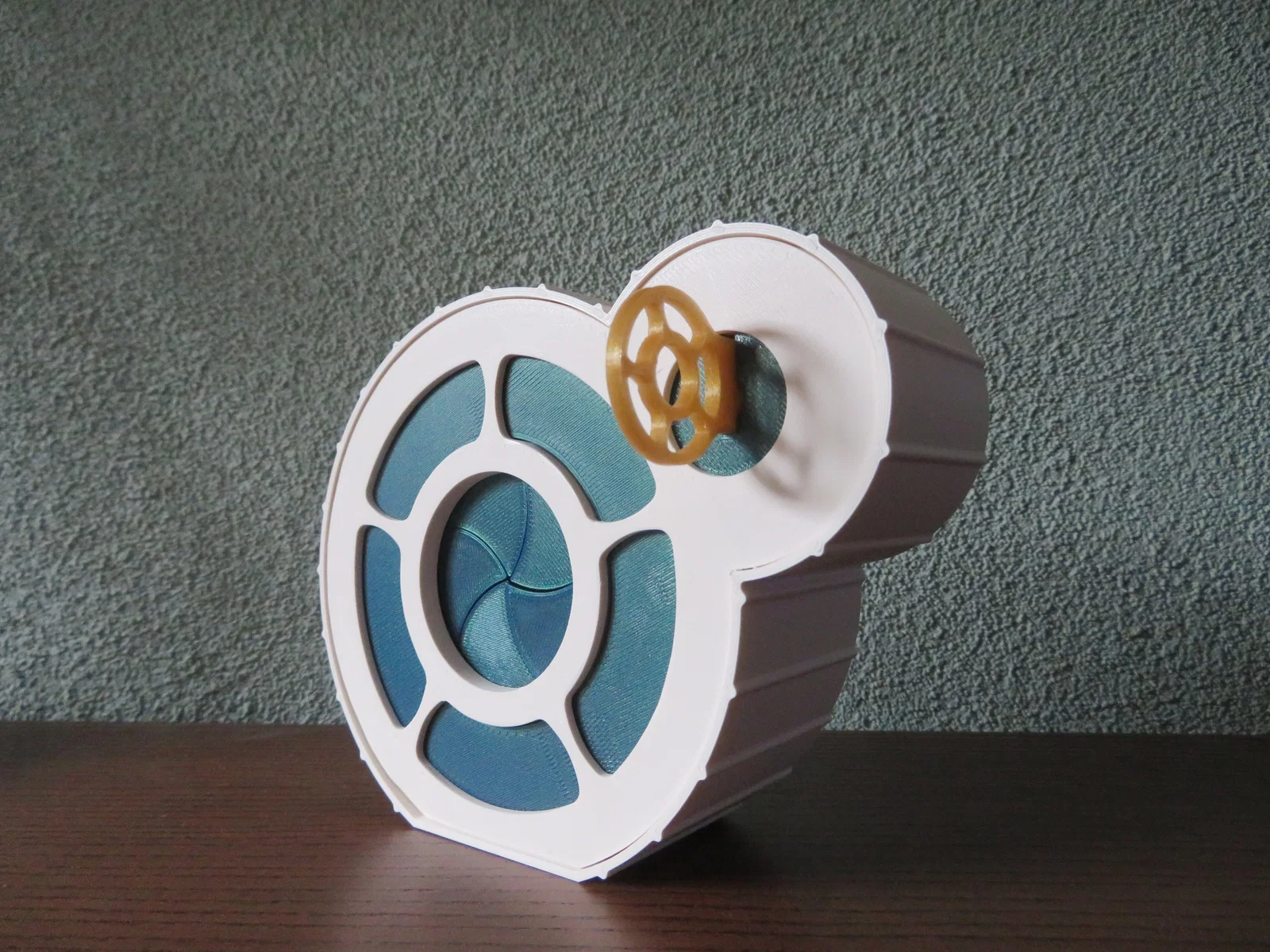

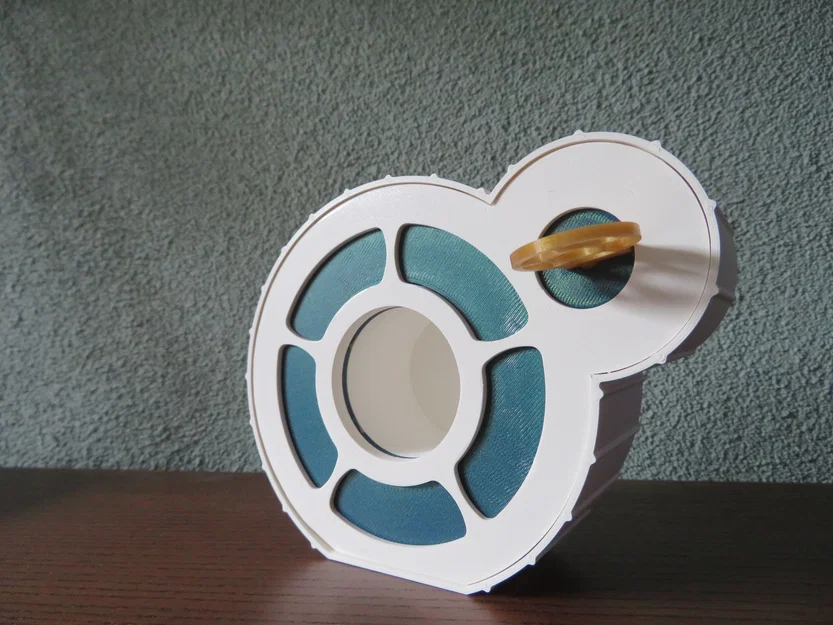

Chiếc két “ma mị” này dùng ổ khóa chìa và cơ cấu iris huyền ảo để bảo vệ những món đồ quý của bạn.

Hướng dẫn in: Tất cả chi tiết đều in được mà không cần support. Hướng đặt mẫu khi in khá dễ nhận ra với mọi phần. Tất cả chi tiết đều in bằng PLA.

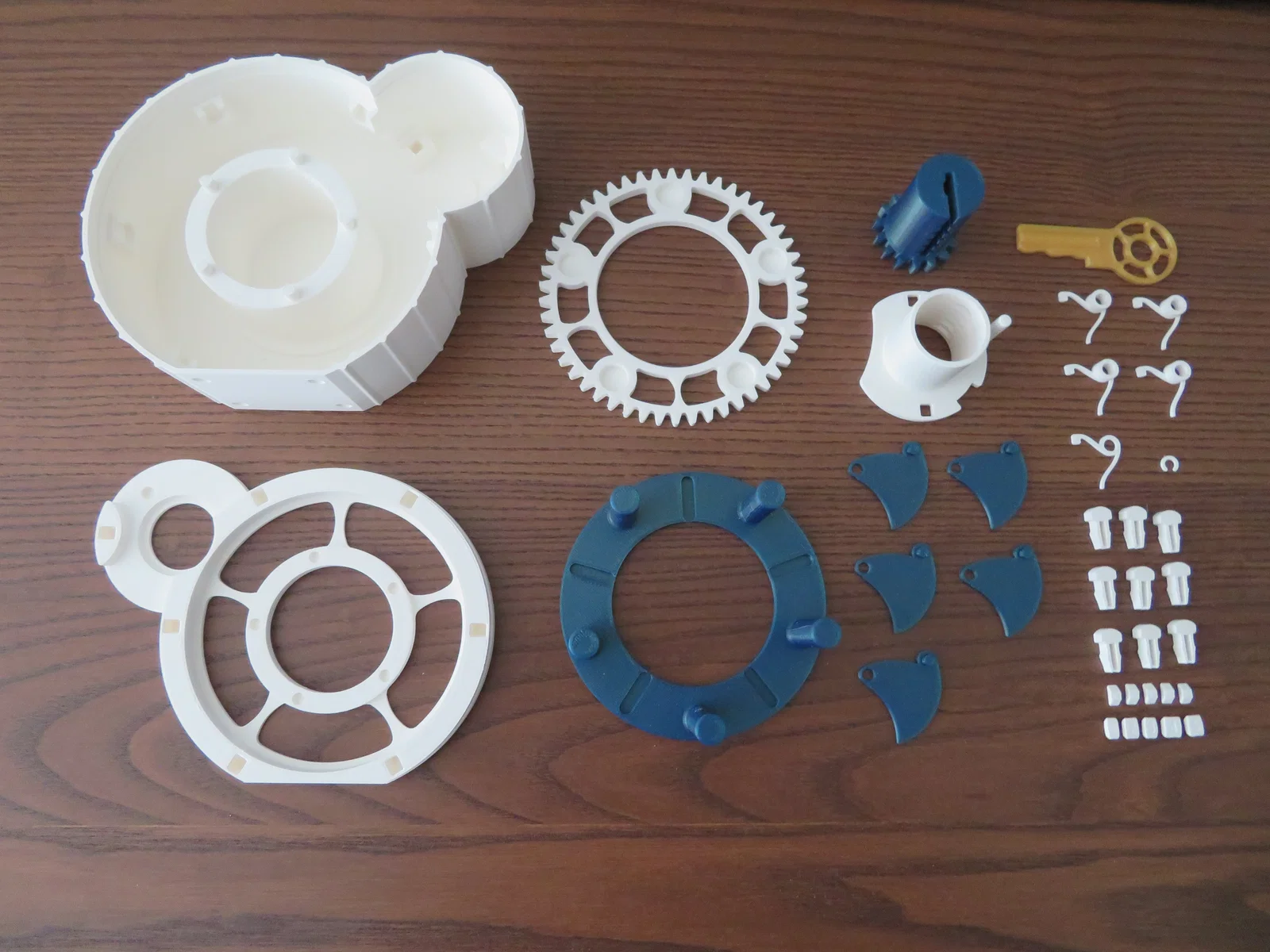

Danh sách chi tiết (Parts list):

• 1x 2405-04 P01 RevA Lock cilinder
• 1x 2405-04 P02 RevB key
• 1x 2405-04 P03 RevA Pin1
• 1x 2405-04 P04 RevA Pin 2
• 1x 2405-04 P05 RevA Pin3
• 1x 2405-04 P06 RevA Pin 4
• 1x 2405-04 P07 RevA Pin 5
• 1x 2405-04 P08 RevC Cilinder housing
• 1x 2405-04 P09 RevB Spring 2 (có thể in dư 1 cái, vì dễ gãy)
• 5x 2405-04 P10 Lock pin
• 4x 2405-04 P11 Spring (có thể in dư 1–2 cái, vì dễ gãy)
• 1x 2405-04 P12 c-ring
• 1x 2405-04 P13 Cover
• 5x 2405-04 P14 Iris blades
• 1x 2405-04 P15 rotating ring
• 1x 2405-04 P16 Big Gear
• 1x 2405-04 P17 Housing
• 9x 2405-04 P18 snap joint (có thể in dư 1–2 cái)

Hướng dẫn lắp ráp: Lắp cũng khá đơn giản, nhưng thứ tự lắp rất quan trọng.

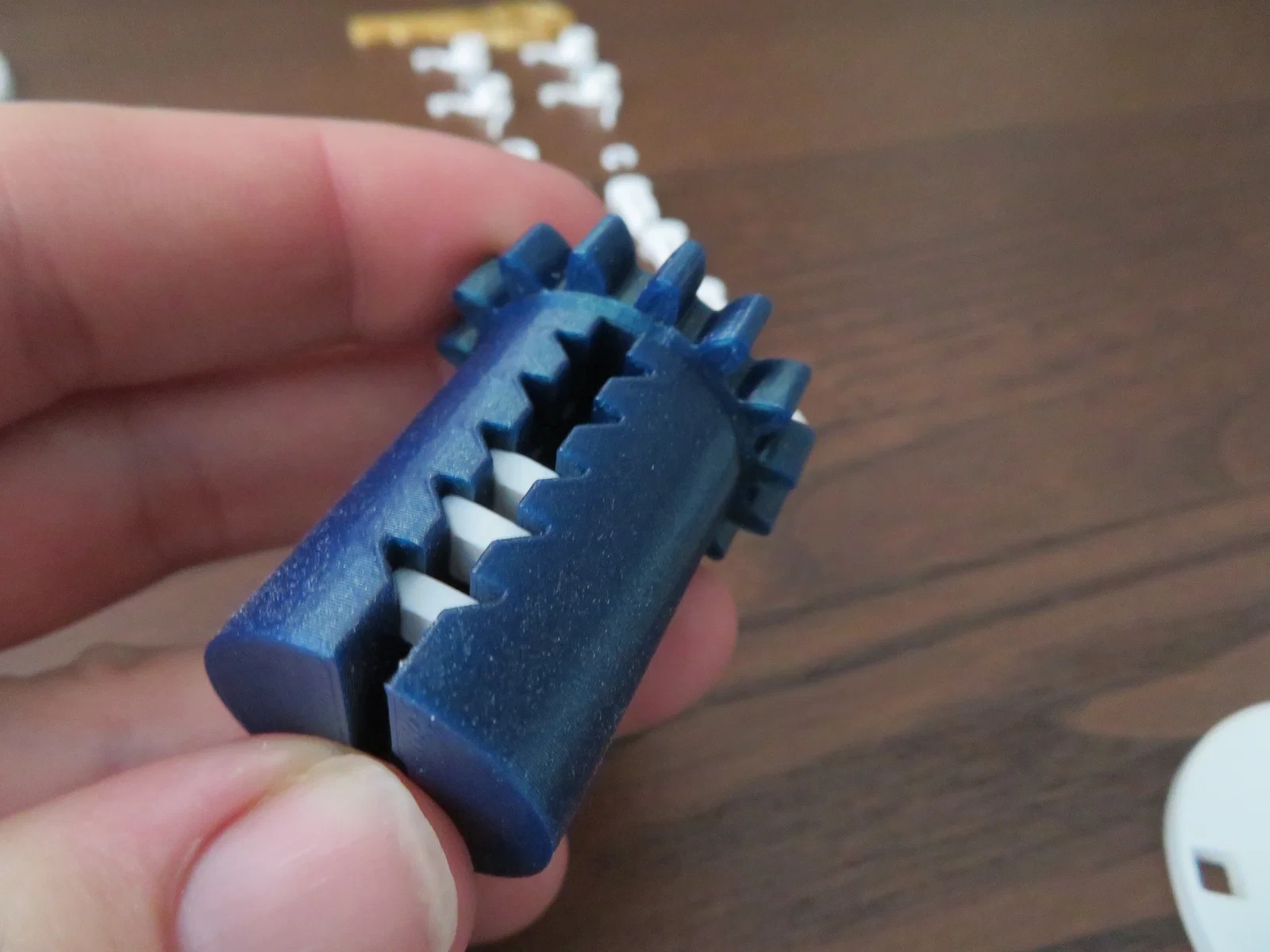

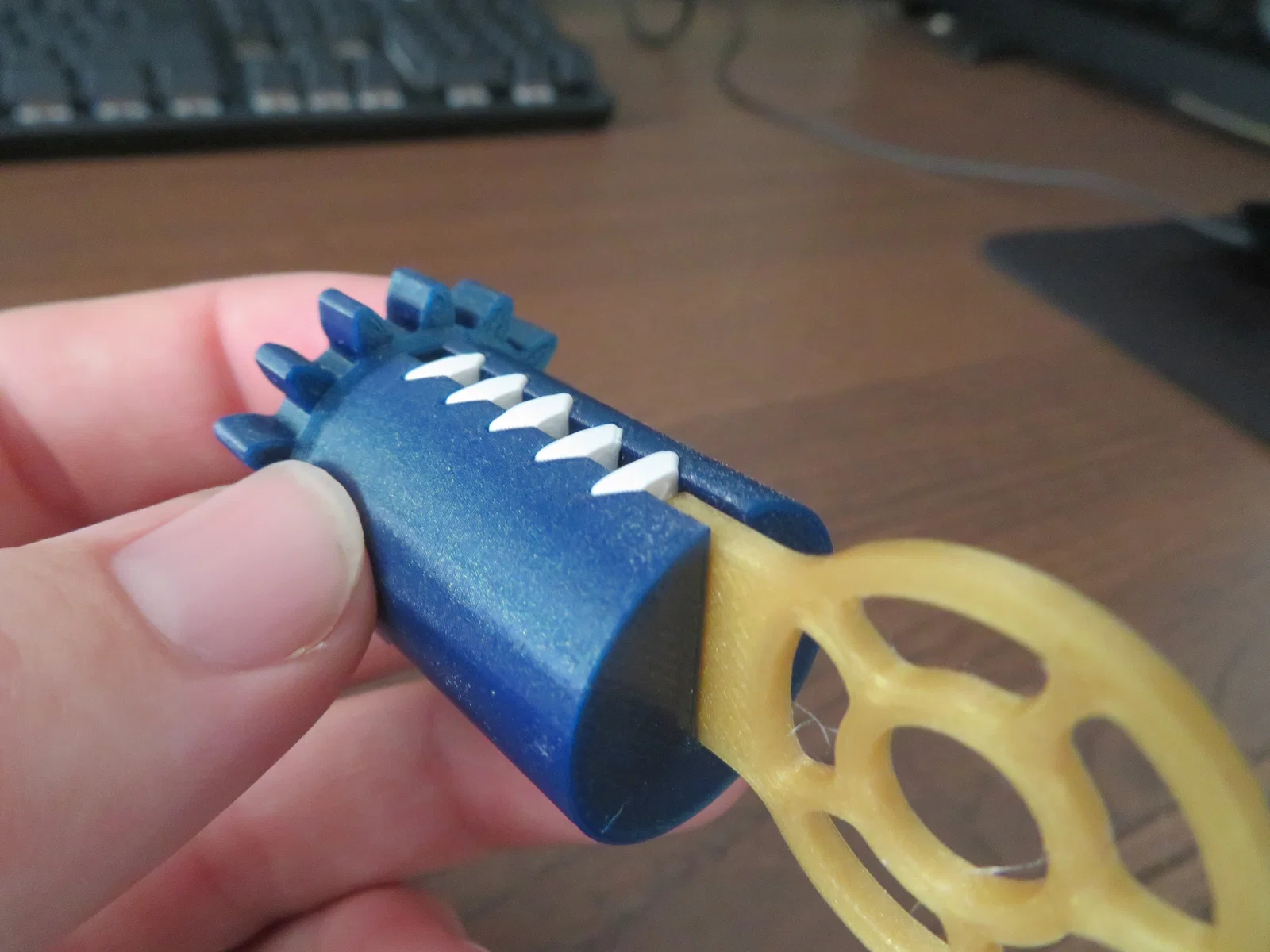

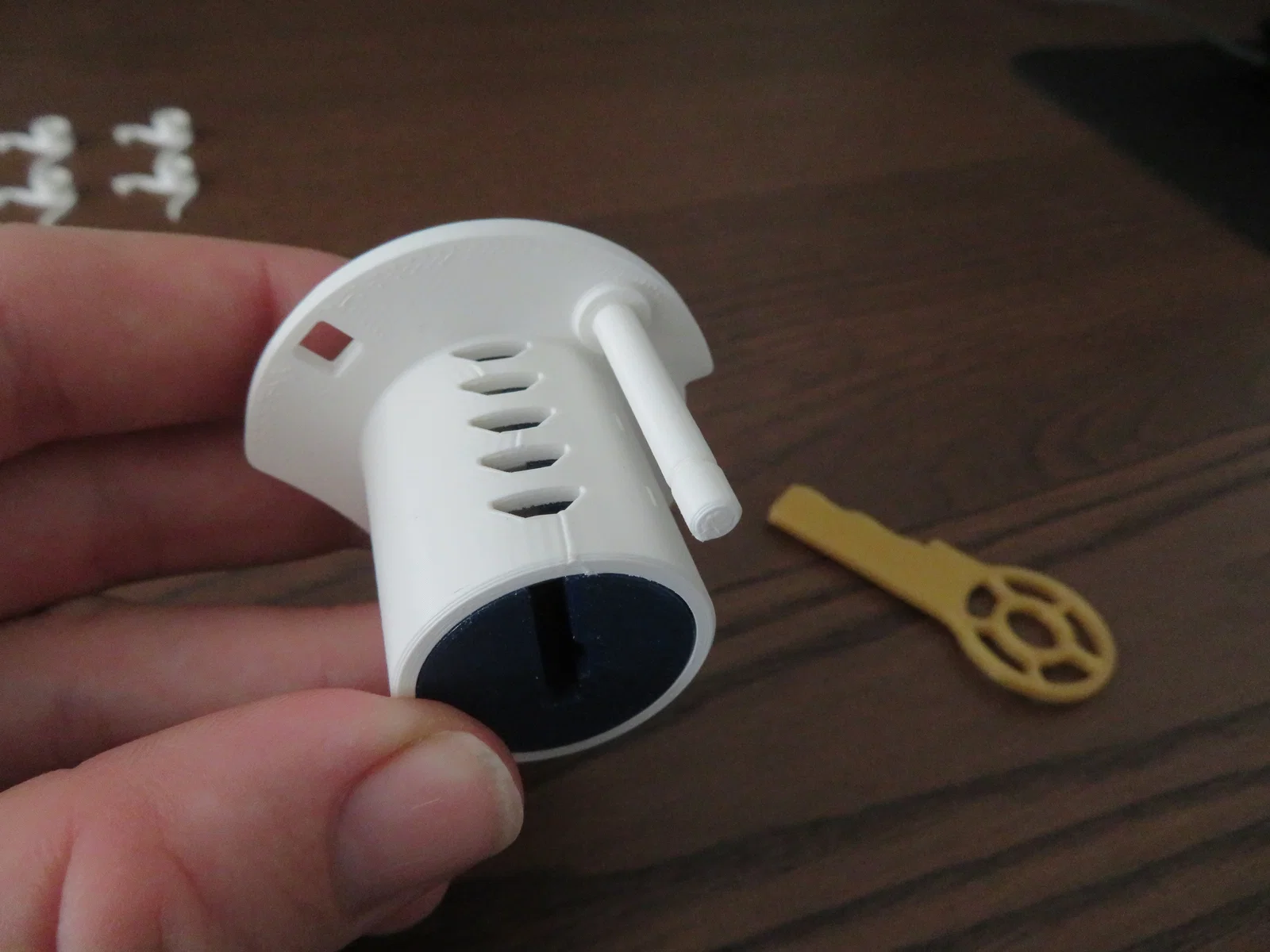

1. Bắt đầu với lock cilinder. Lắp các pin 1 đến 5 vào các lỗ. Pin 1 ở xa bánh răng nhất. Pin 5 gần bánh răng nhất. Đầu nhọn phải hướng xuống, đầu hơi bo tròn hướng lên. Các pin phải trượt được mà không bị cấn quá nhiều.
2. Để kiểm tra pin lắp đúng chưa, nhẹ nhàng đưa chìa khóa vào. Các pin phải nằm phẳng (flush) với cilinder. Rút chìa ra.

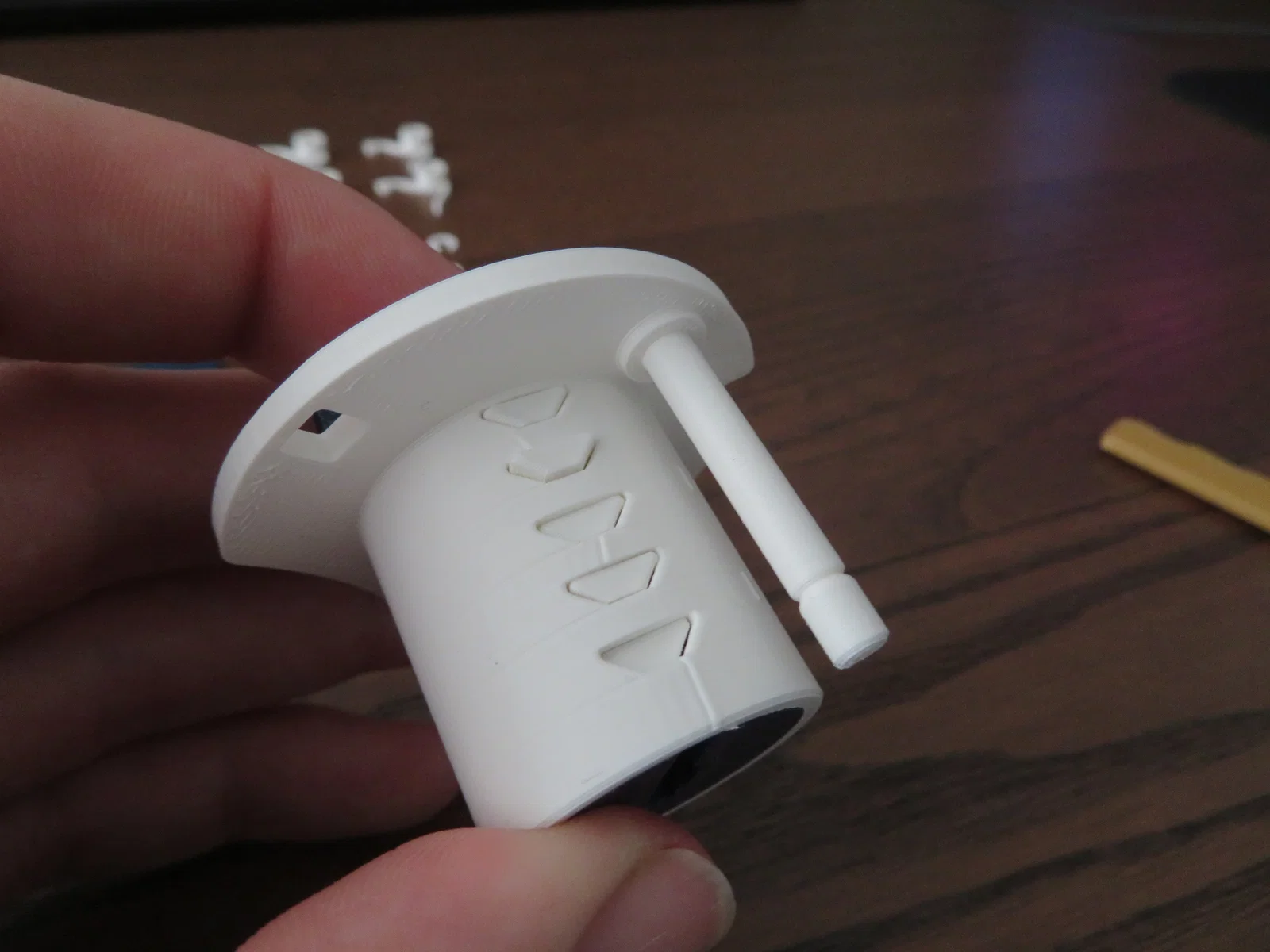

3. Trượt cilinder vào cilinder housing, canh cho các lỗ thẳng hàng.
4. Đặt các lock pin vào các lỗ của cilinder housing. Pin phải chuyển động được mà không bị cấn quá nhiều.

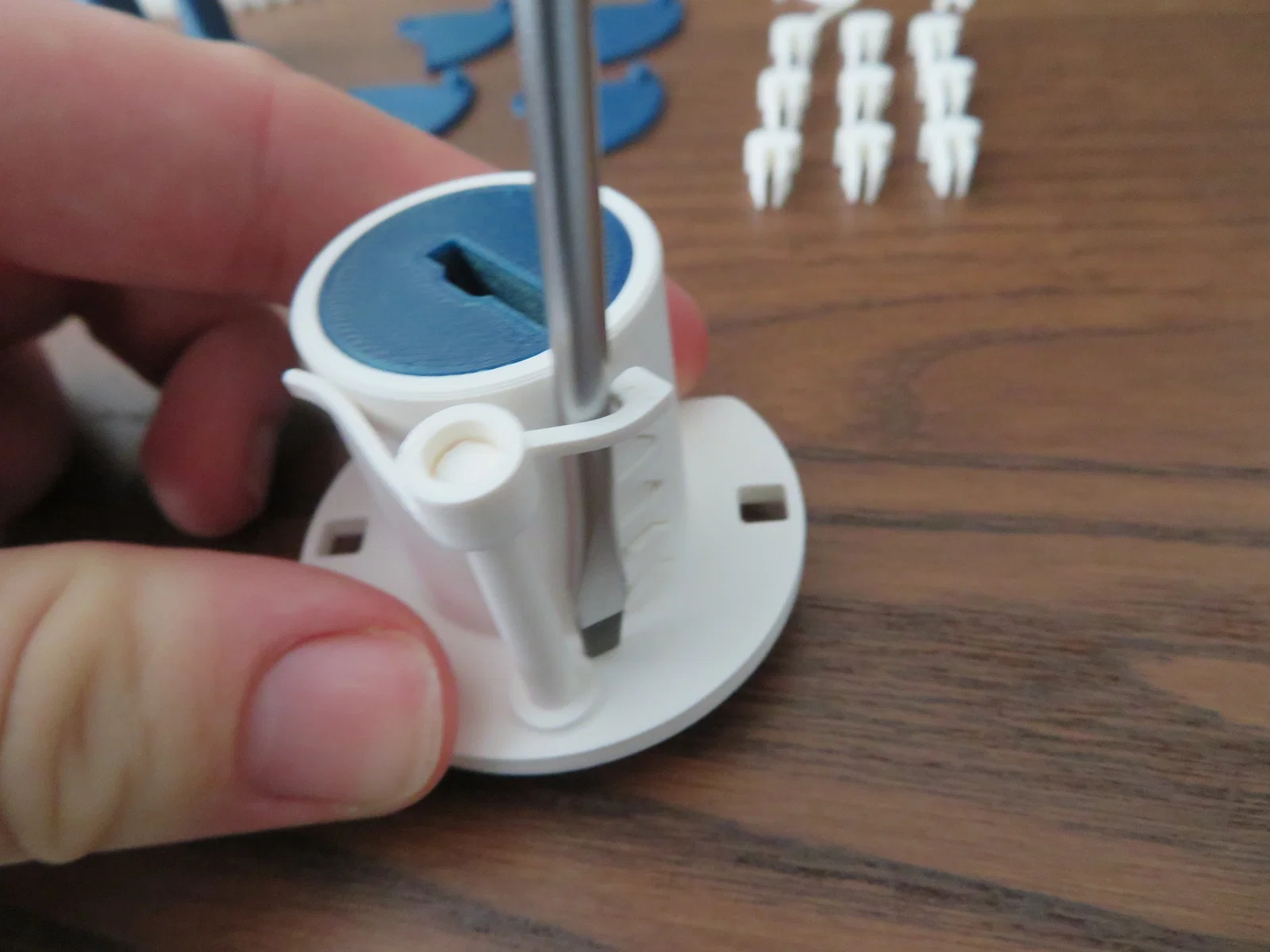

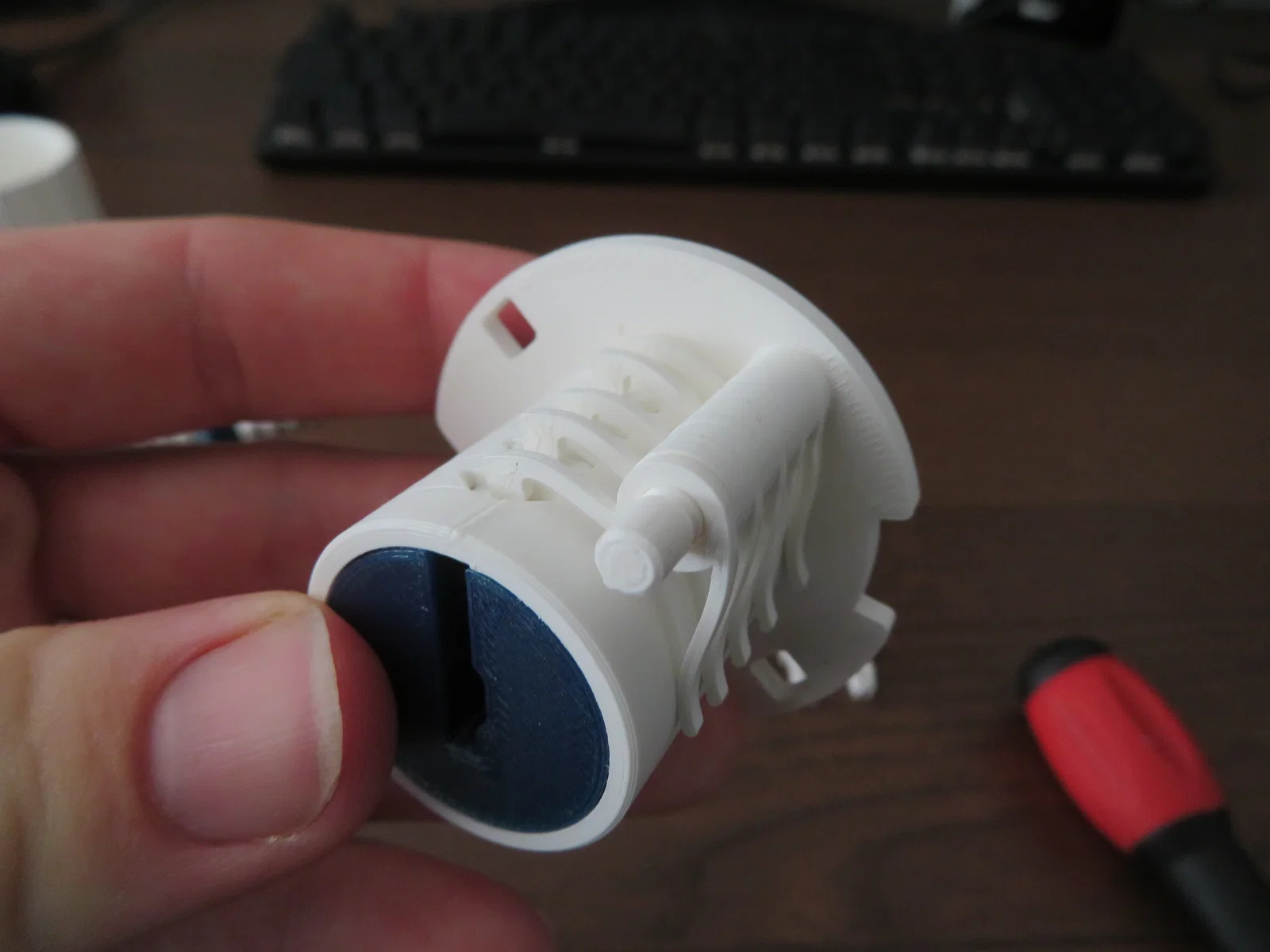

5. Lắp 4 lò xo (P11) lên trục nhỏ. Có thể dùng tua vít để dễ đưa lò xo vào đúng vị trí.
6. Lắp lò xo nhỏ (P09) lên trục.
7. Khóa cố định bằng c-ring.
8. Thử lại cụm bằng chìa khóa. Cilinder chỉ nên xoay khi chìa được cắm vào hết cỡ.

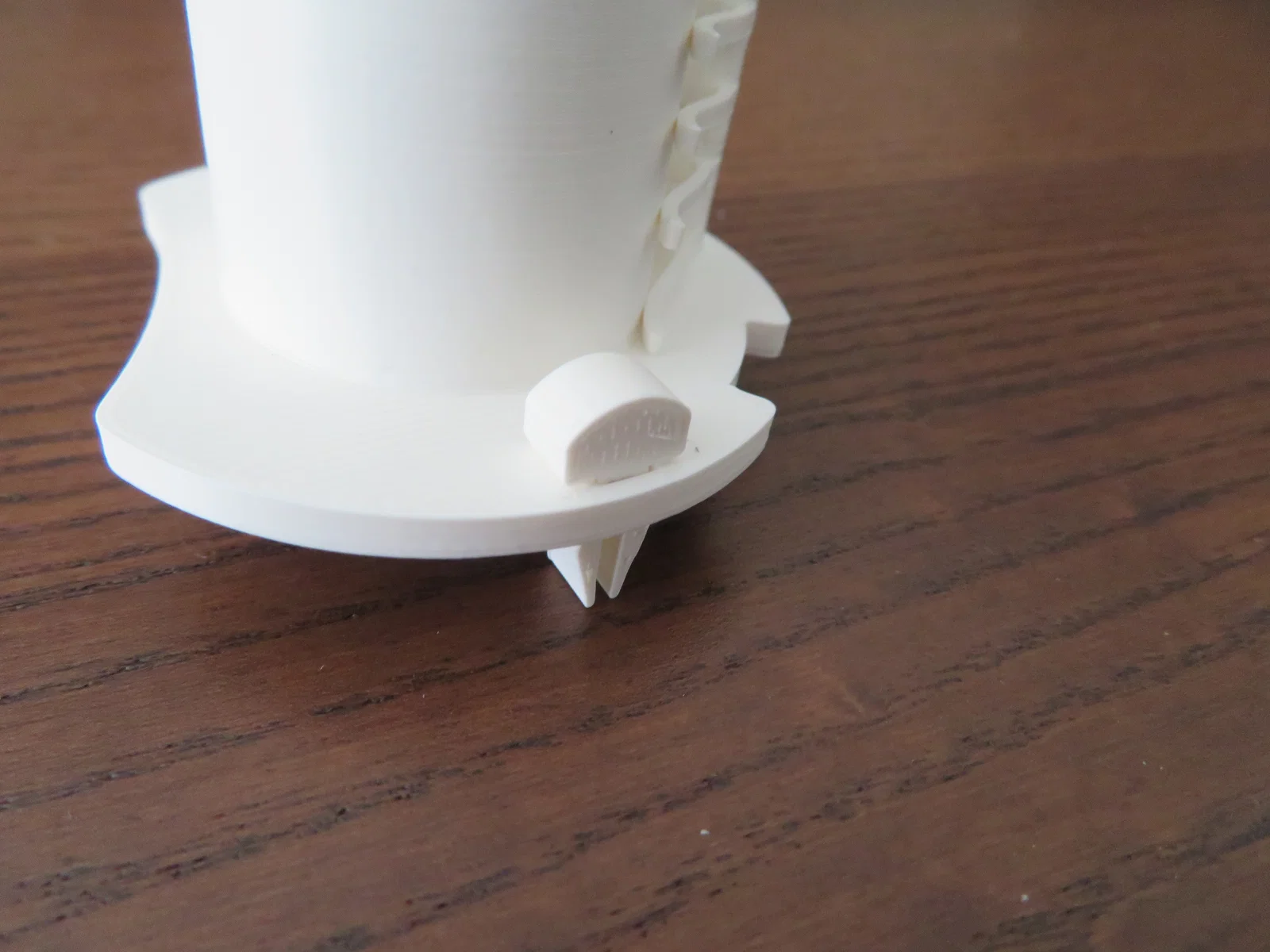

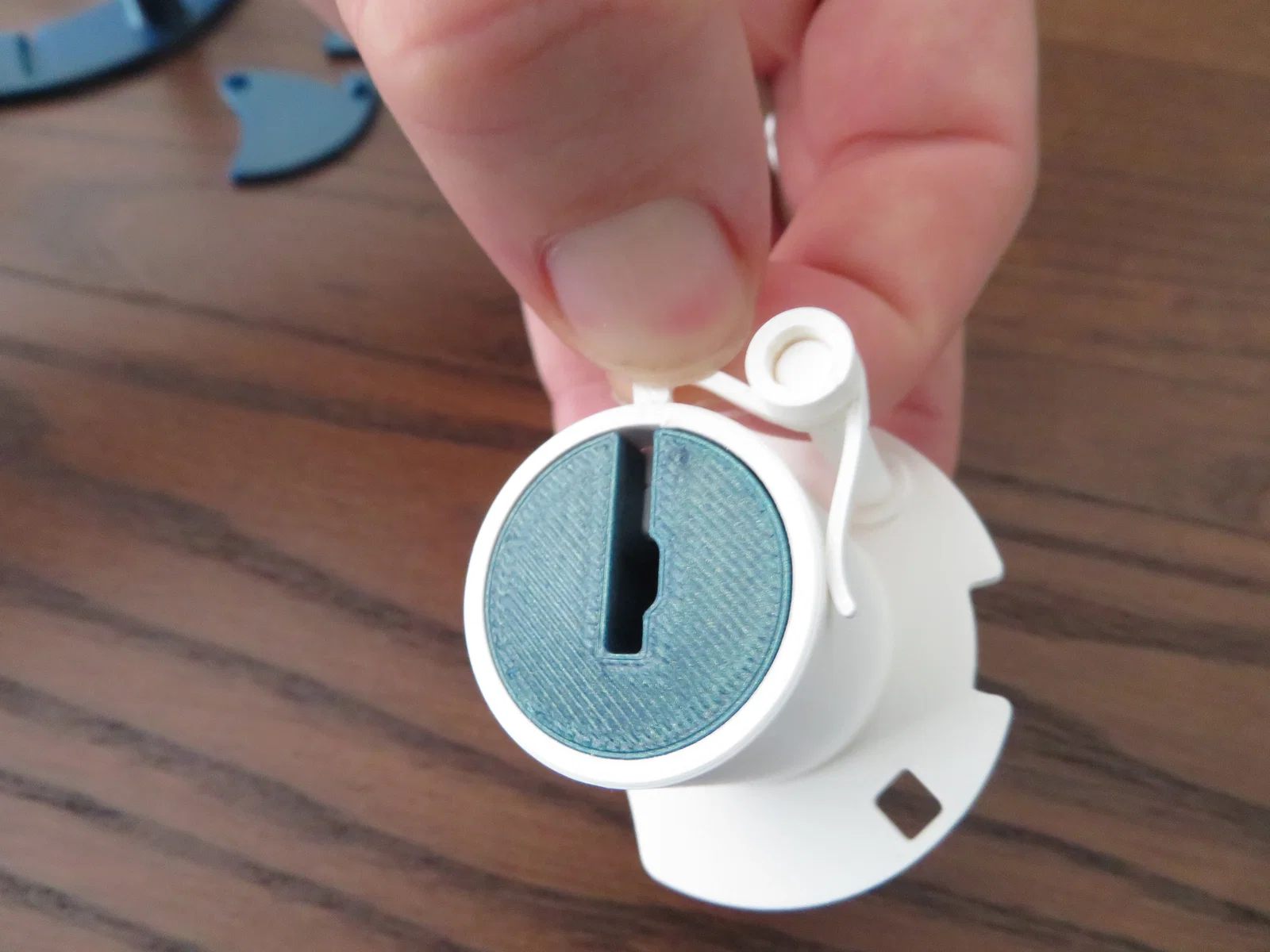

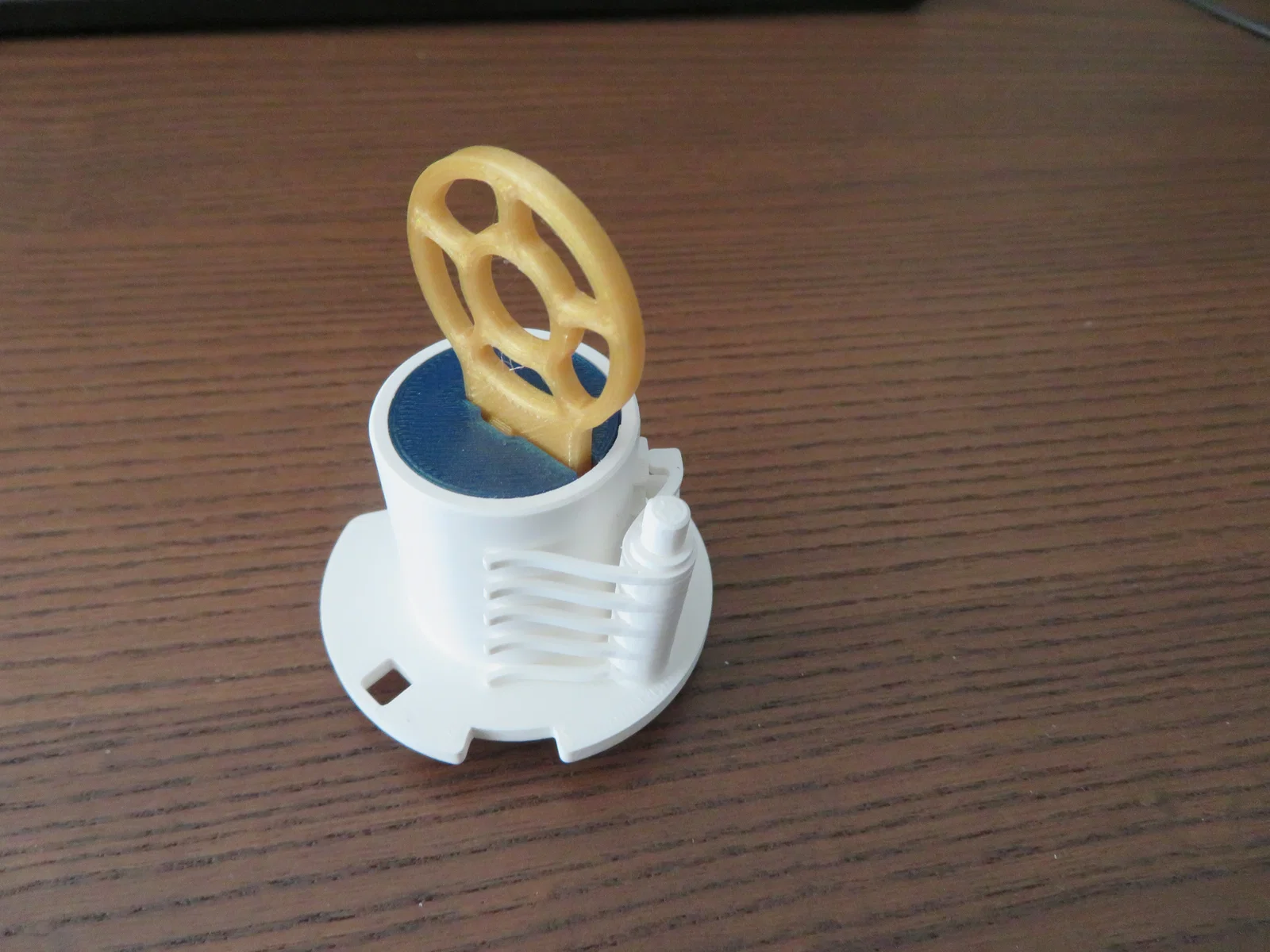

9. Gắn 2 snap joint (P18) vào phần đế bằng cách ấn vào các lỗ vuông. Xem hình để đúng chiều. Để cụm này qua một bên.

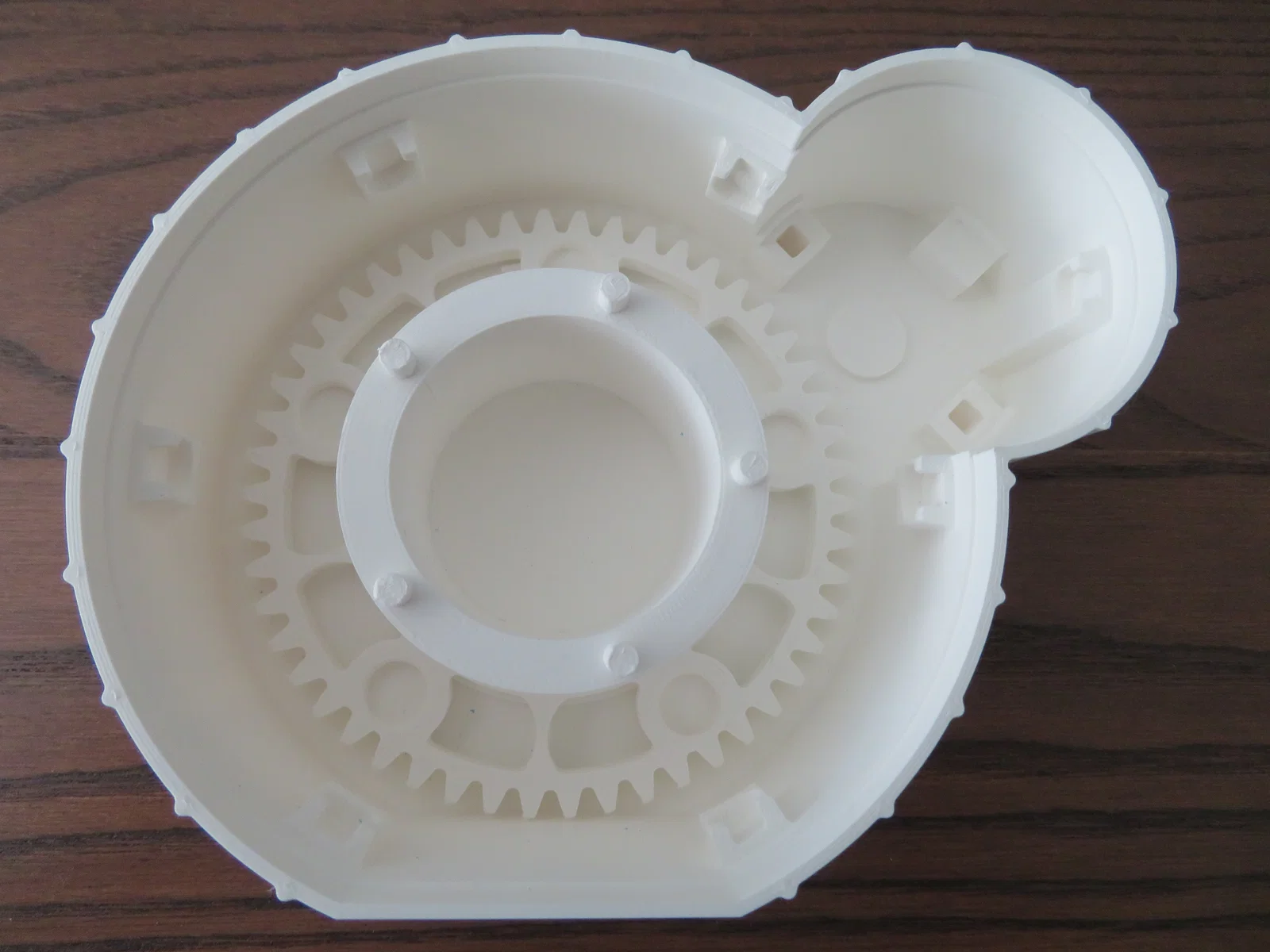

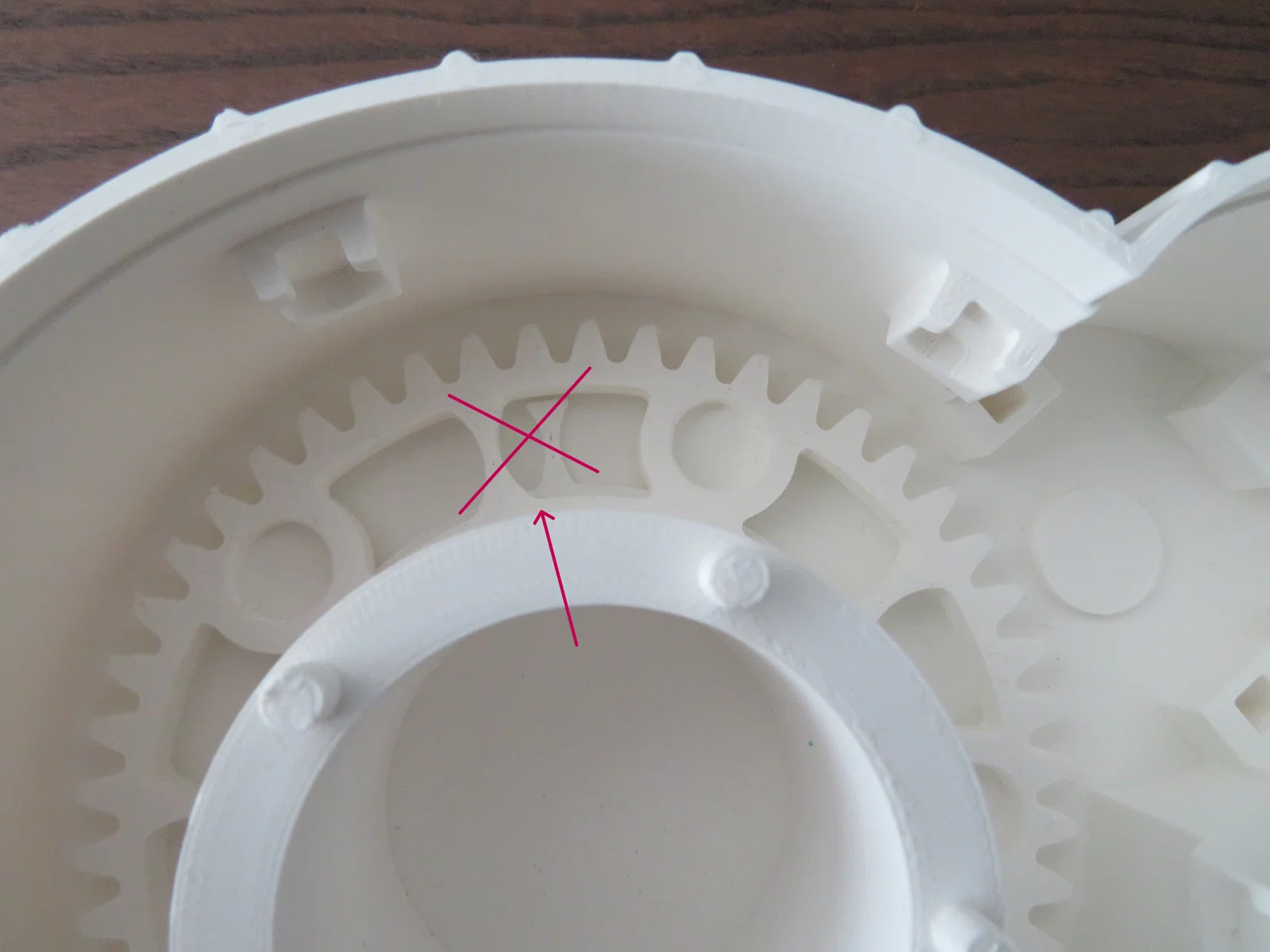

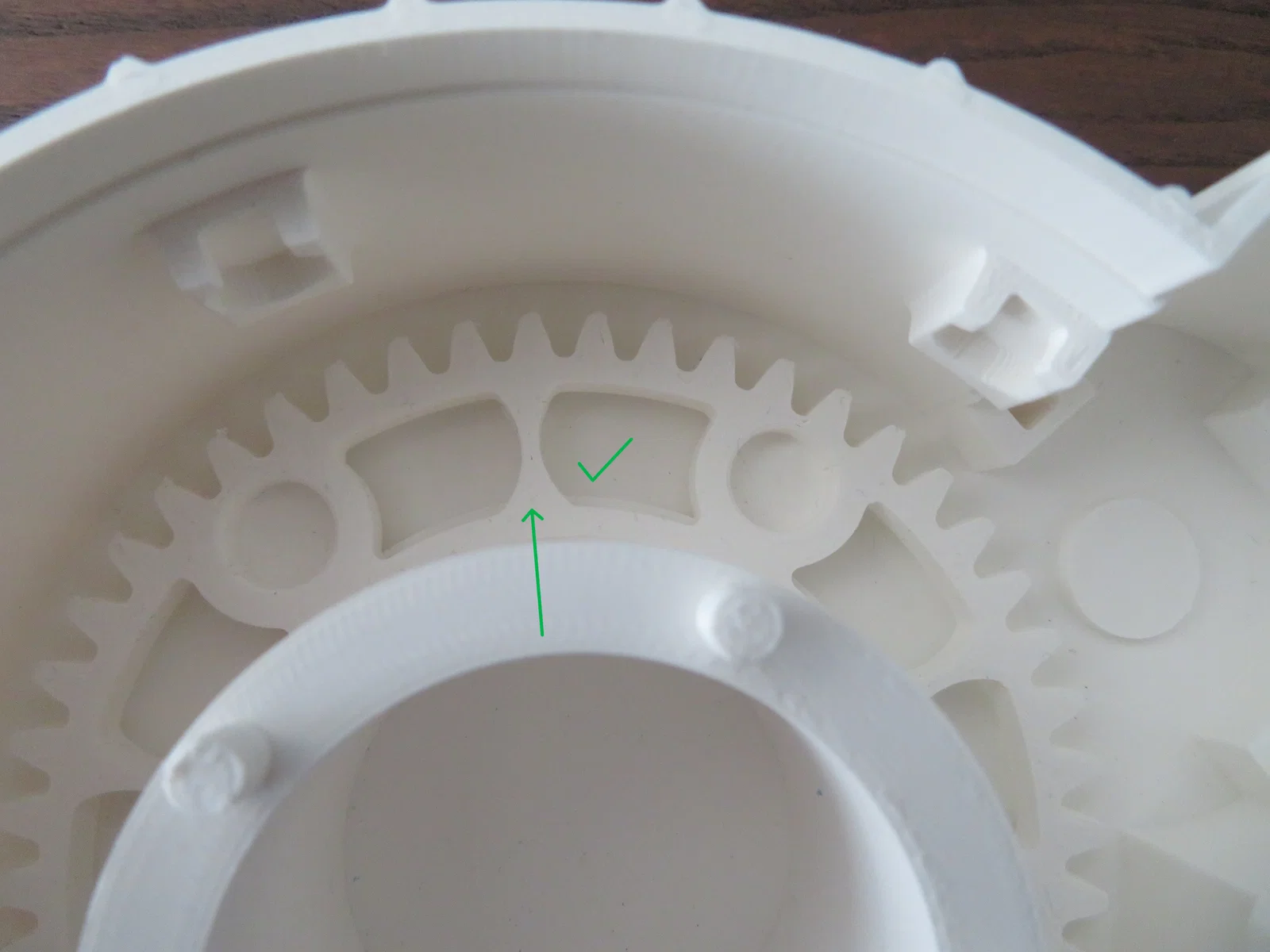

10. Đặt Big Gear (P16) vào Housing (P17). Để canh bánh răng đúng vị trí, đảm bảo nan/spoke của bánh răng khớp với dấu tham chiếu trong housing. Xem hình.

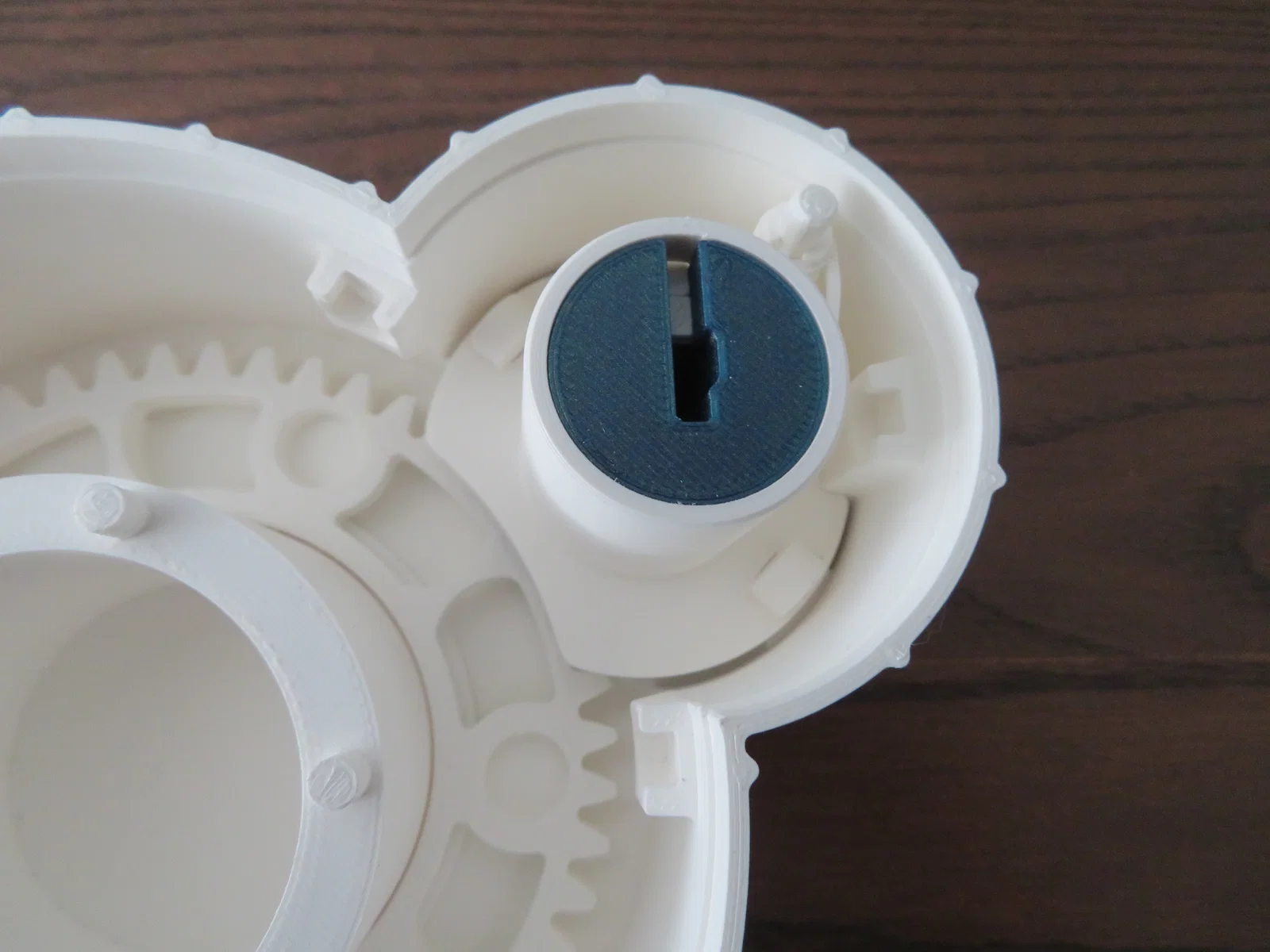

11. Giờ bấm (snap) cụm key lock vào vị trí. Đảm bảo big gear vẫn đúng hướng. Nếu cần thì dùng tua vít ấn snap joint vào sâu thêm.

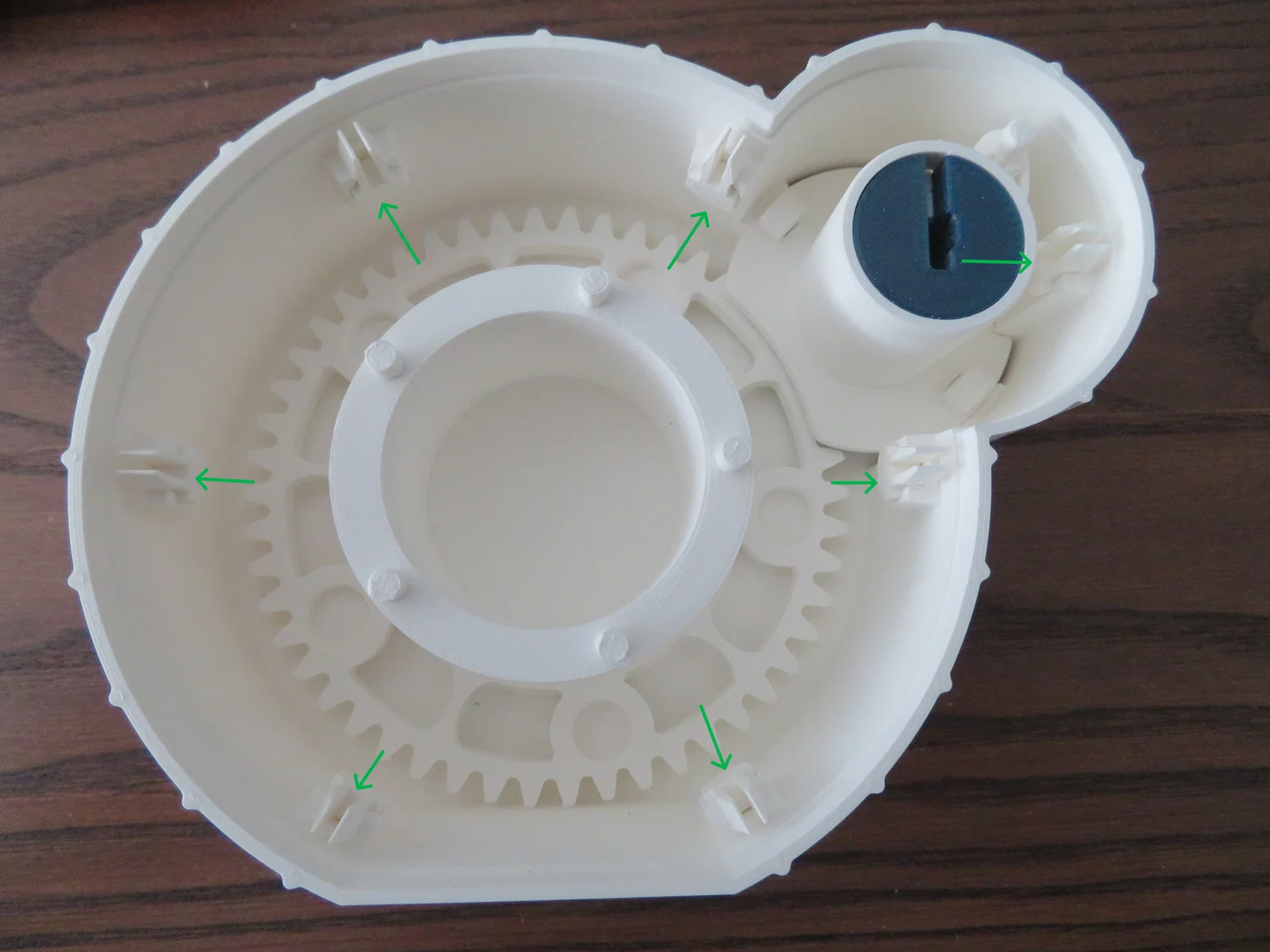

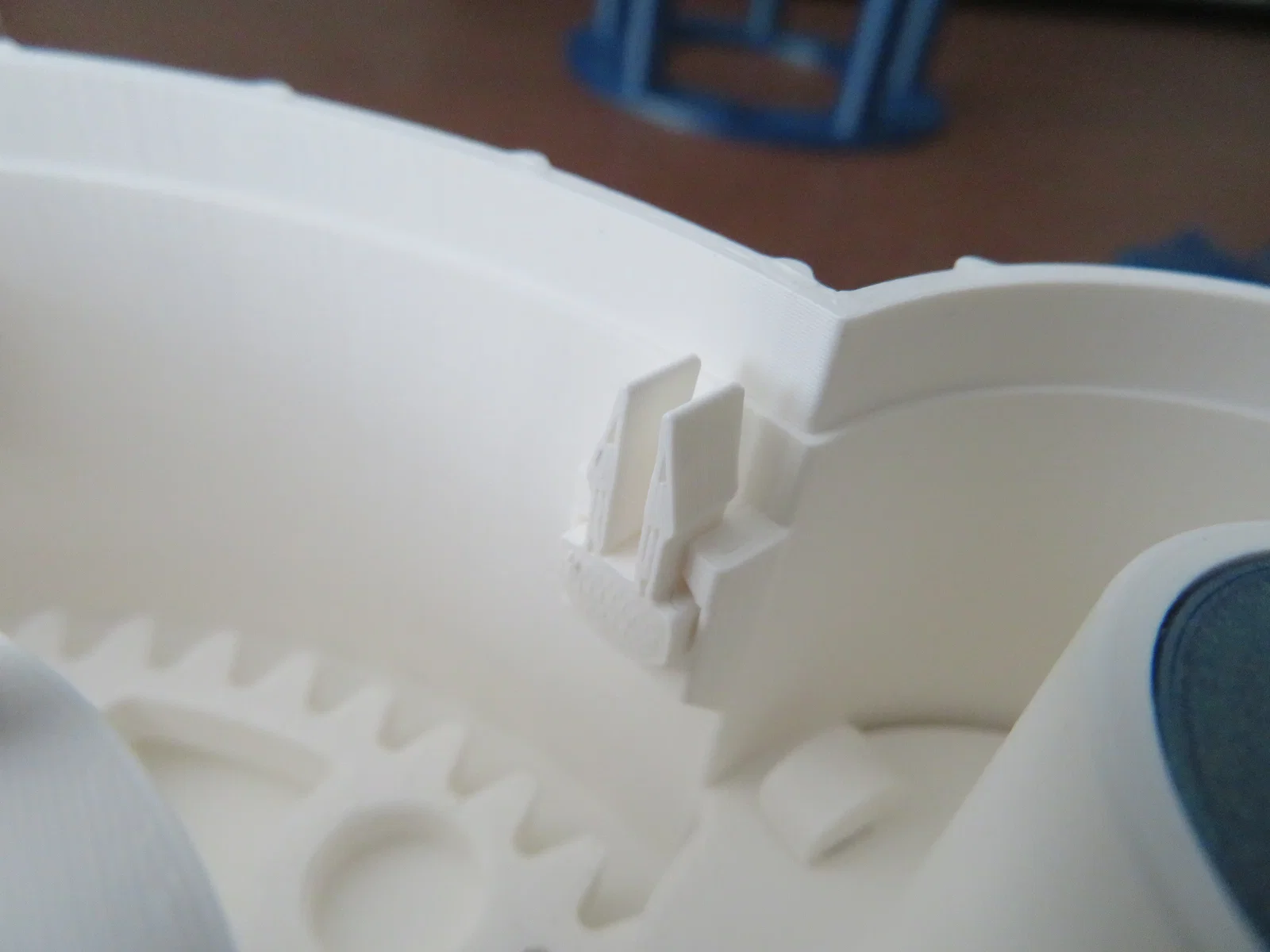

12. Gắn 7 snap joint (P18) vào các rãnh/cutout trên housing.

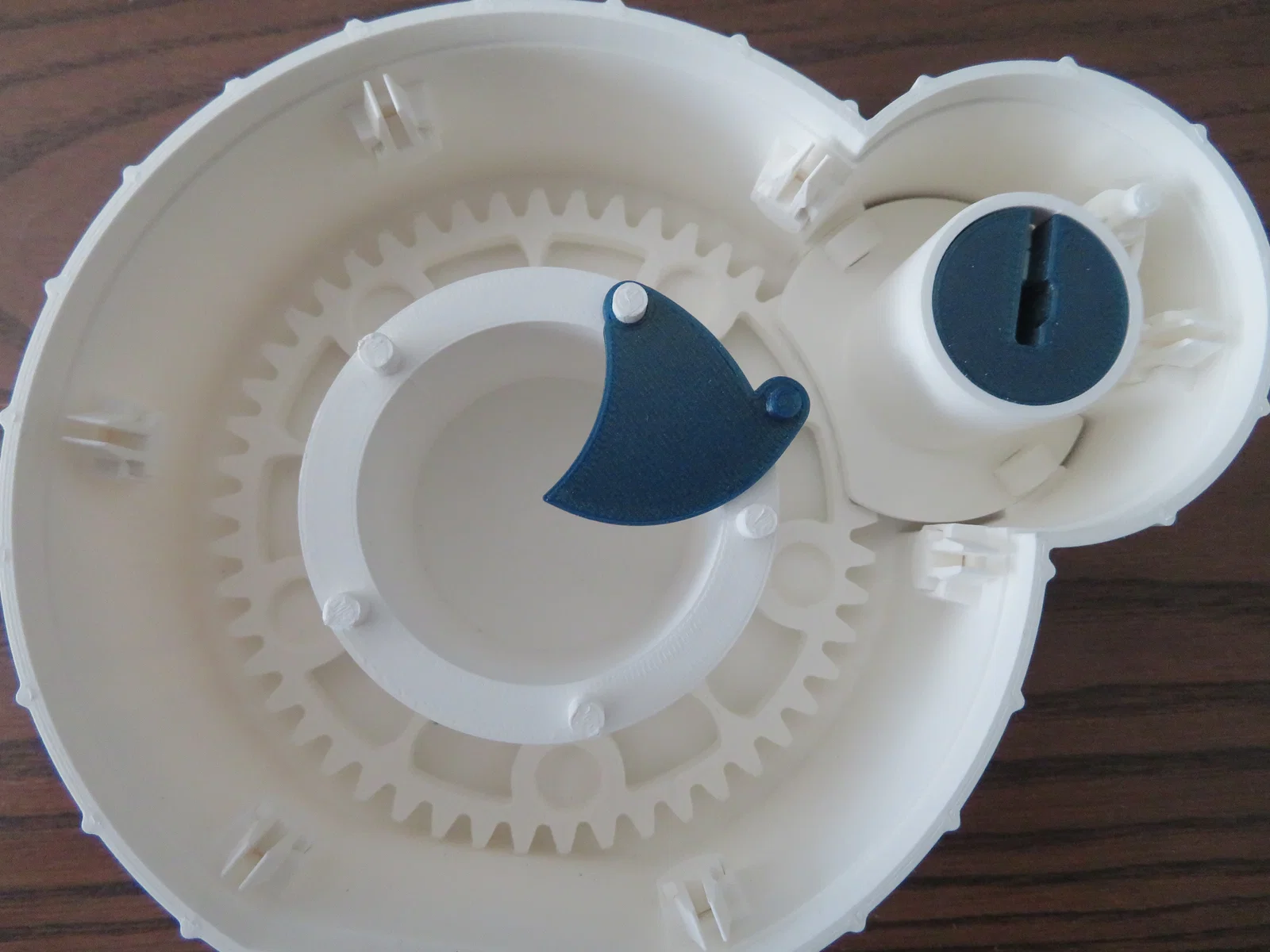

13. Đặt các iris blades (P14) lên các trục nhỏ của housing. Đảm bảo cơ cấu iris đang ở trạng thái đóng trước khi làm tiếp.

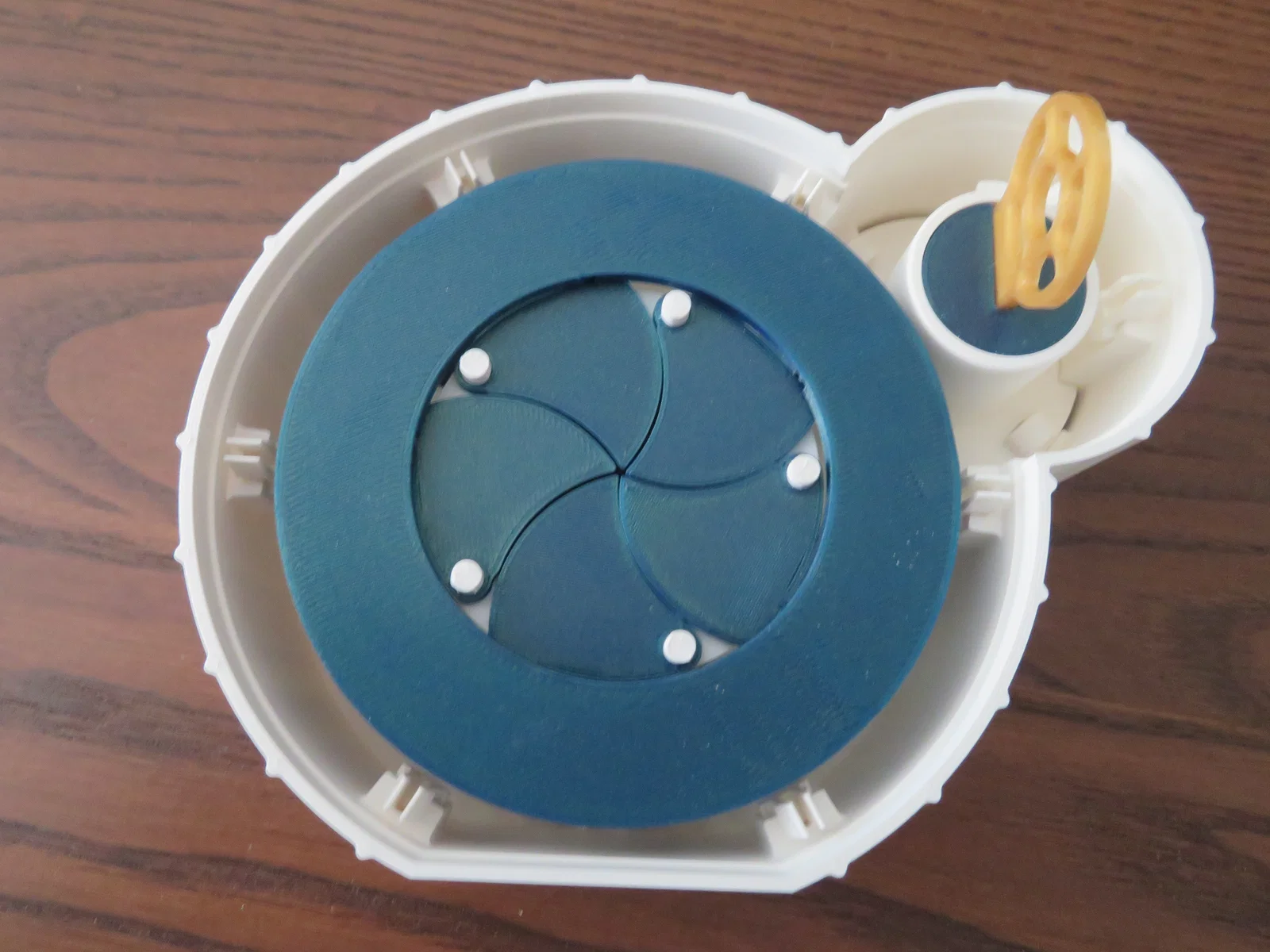

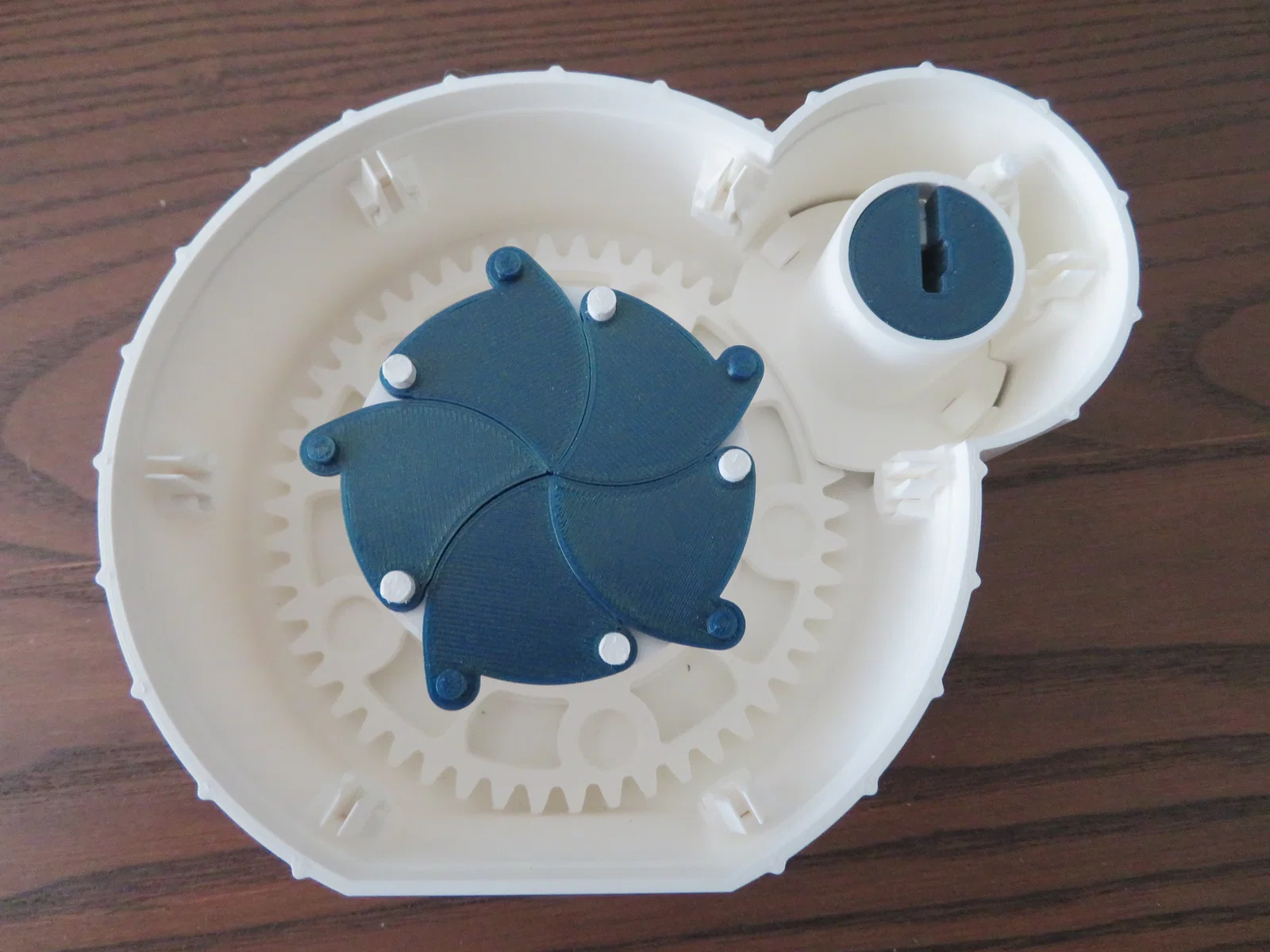

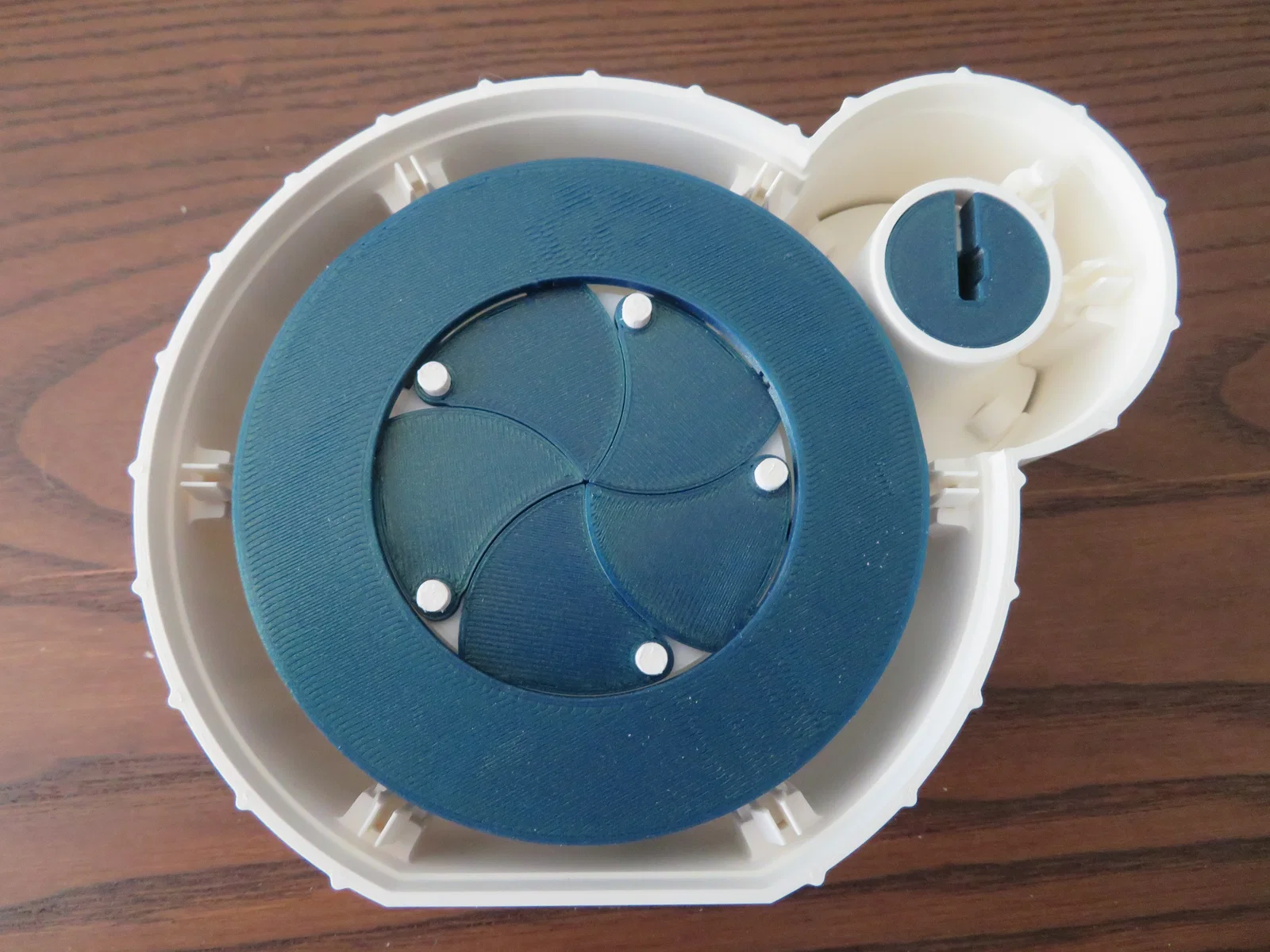

14. Đặt rotating ring (P15) vào các lỗ trên bánh răng. Nếu canh đúng, các chốt của iris blades sẽ đi vào đúng rãnh của nó.
15. Nhớ test cơ cấu trước khi làm tiếp! Dùng chìa để thử xem mọi thứ đã canh chuẩn chưa và các chi tiết có xoay trơn, không ma sát/cạ quá nhiều.

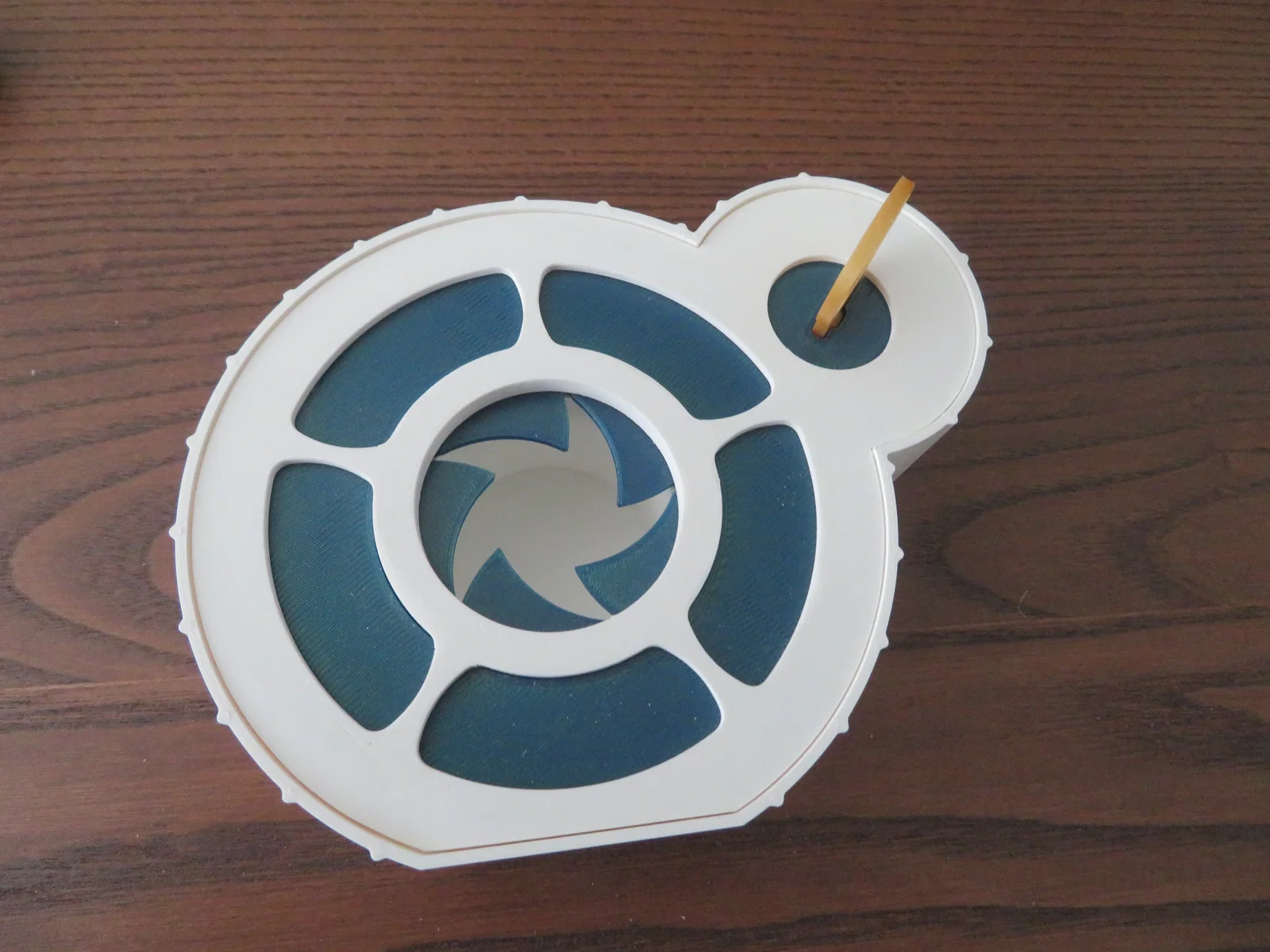

16. Lắp Cover. Khi cover đã vào rồi thì gần như không tháo ra được, nên nhớ kiểm tra kỹ mọi thứ cho chuẩn. Ấn cover vào đúng vị trí.
