Hộp Đạn Cỡ Lớn Fortnite (Fortnite Large Ammo Box)

Hey Loopers!
Đang kiếm loot hả? Nè, lấy cái thùng đạn cỡ lớn này. Đủ để bạn luôn sẵn sàng cho kèo chạm trán tiếp theo.

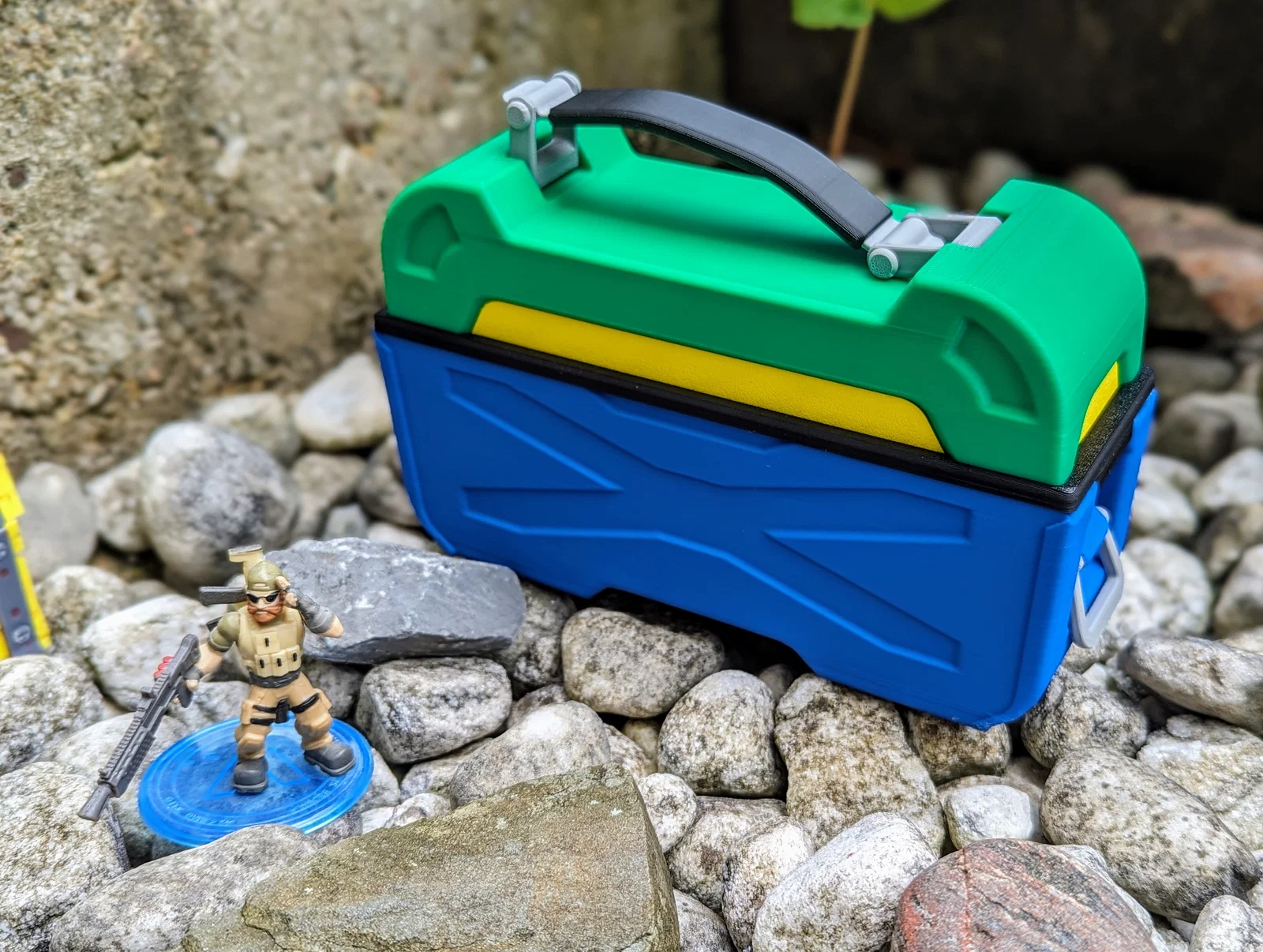

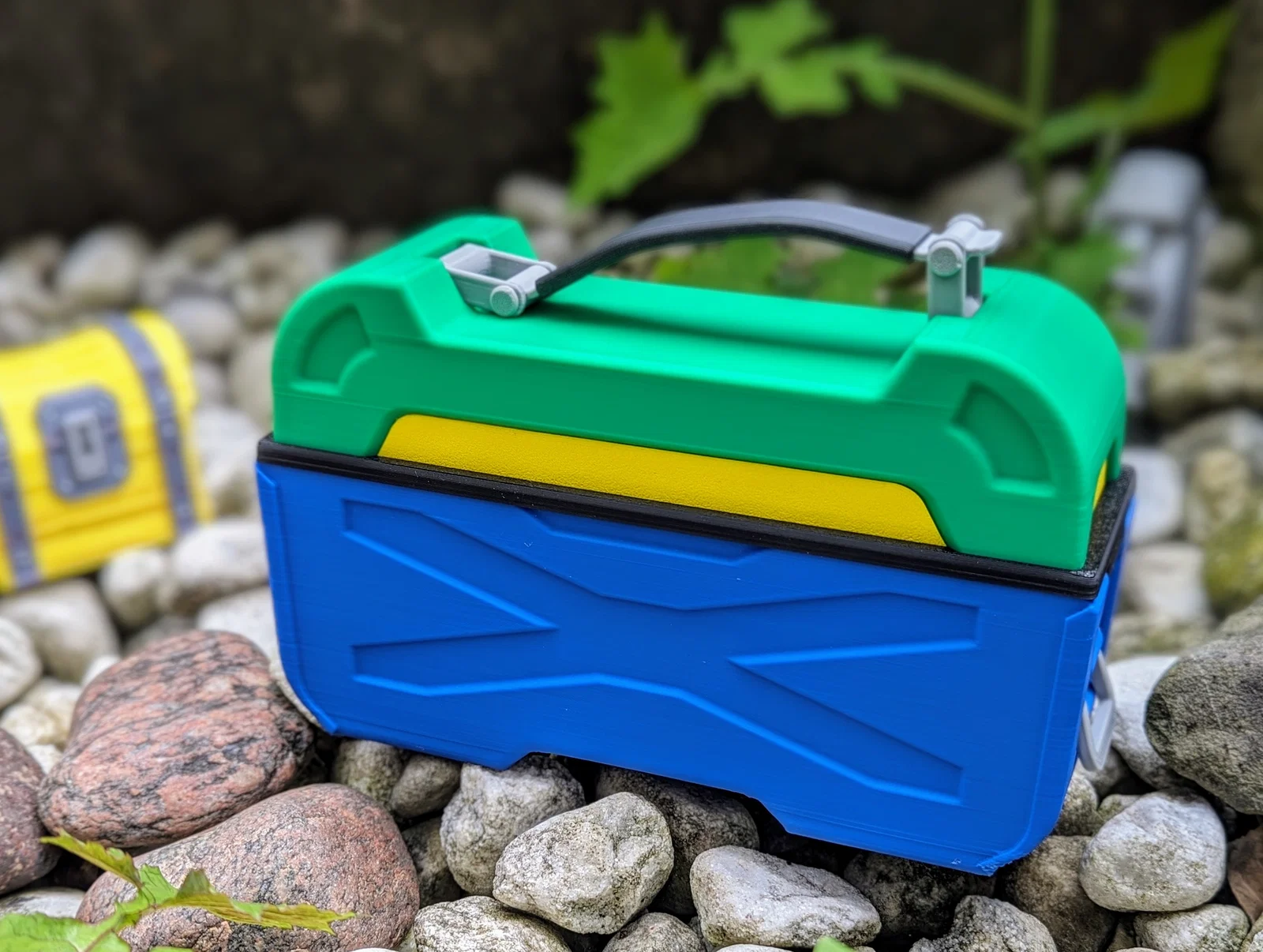

Chắc bạn cũng biết đây là gì rồi: Large Ammo Box từ Fortnite.
In ra rồi cất hết V-Bucks của bạn vô đó. Hoặc bình khiên nhỏ. Hoặc bất cứ thứ gì khác.

Kích thước khá bự (180x60x130mm) nhưng vẫn vừa khổ in của máy có build space 180mm³.
Nói rõ luôn: đây không phải game rip. Mình tự thiết kế cái hộp dựa theo vài tấm screenshot mình chụp trong game. Trong game thì cái hộp không có khóa vì nó chỉ là một vật thể trong game thôi. Vậy nên mình đã thiết kế một cái khóa hoạt động được để giữ cho hộp luôn đóng.

Để in cái hộp này bạn không cần MMU hay AMS, dù có thì cũng có lợi như in phần support interface bằng vật liệu khác. Mỗi bộ phận đều có thể in riêng và cần lắp lại sau đó. Nhưng yên tâm, lắp ráp chỉ tầm 5 phút thôi.

Print preparation:
Nhớ vệ sinh bed in sạch sẽ, không dính dầu mỡ và dùng filament hãng chất lượng.
Giờ tới phần quan trọng: Sấy filament! Nếu thành phẩm bị giòn quá thì có thể filament của bạn đang bị ẩm.

Print settings:
Dùng thiết lập 0.2mm Standard nhưng giảm tốc độ outer wall và top surface xuống 160mm/s. Vậy sẽ cho chất lượng đẹp hơn. Ba walls, năm top + bốn bottom walls và 12% gyroid infill là ổn. Bạn sẽ cần support cho các phần sau:
Lid (normal / snug)
Body (normal / snug)
Lock2 (tree / default)

Muốn chi tiết hơn thì xem print profile của mình (Bambu Studio / Orca Slicer). Profile này dành cho máy lớn nhưng tất cả part đều được thiết kế để vừa build space 180mm³. Bạn vẫn có thể dùng profile cho máy nhỏ nhưng phải sắp xếp lại vị trí vài part.

Nếu bạn có MMU hoặc AMS mình khuyên in tất cả part bằng PLA và dùng PETG cho support interface. Vậy bạn sẽ gỡ support dễ hơn và bề mặt sẽ đẹp hơn.

Assembly instructions:
- Làm sạch và gọt ba via tất cả các part. Nếu cần thì chà nhám các lỗ của bản lề.

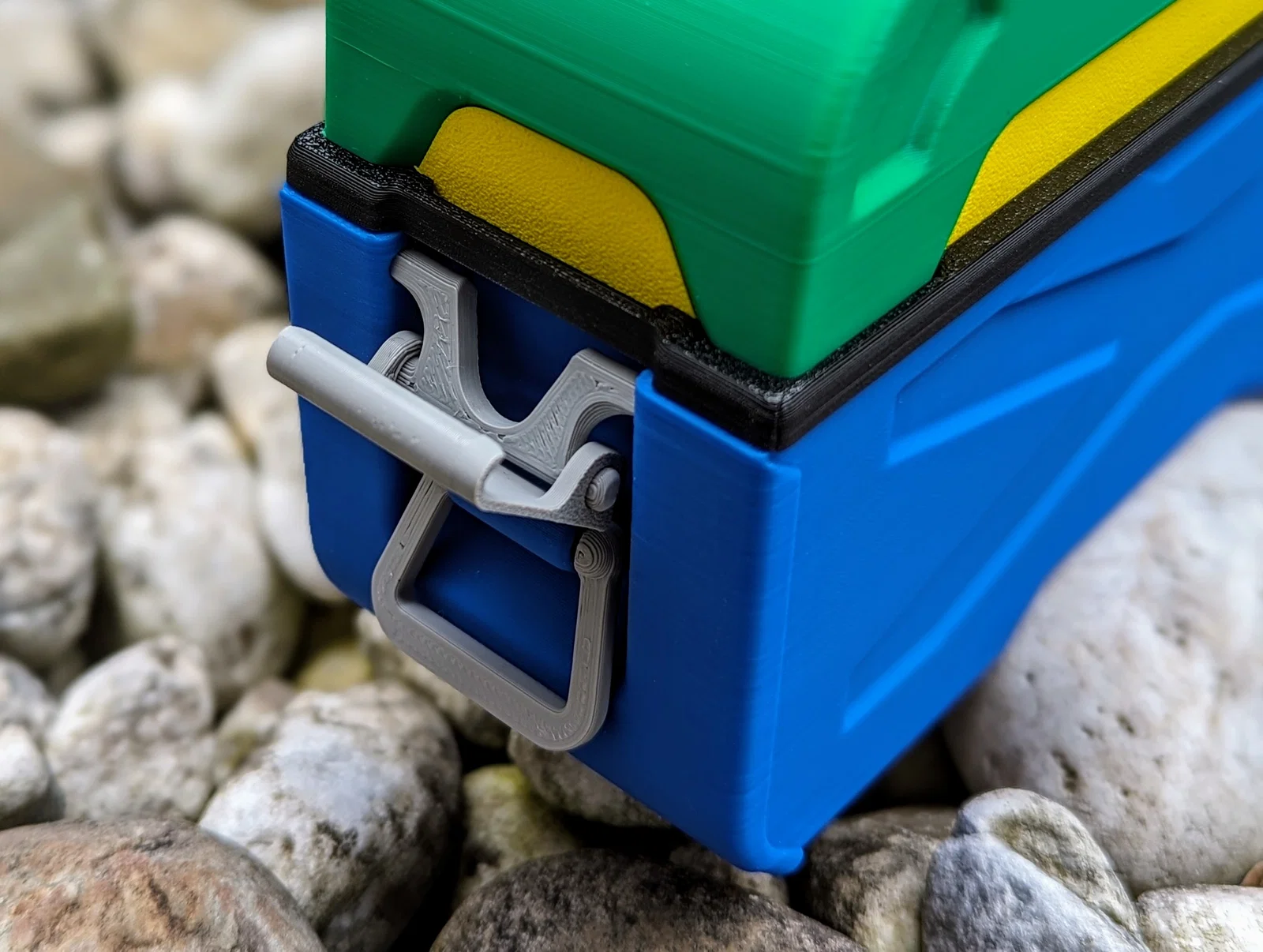

- Gài hai tay xách bên hông.

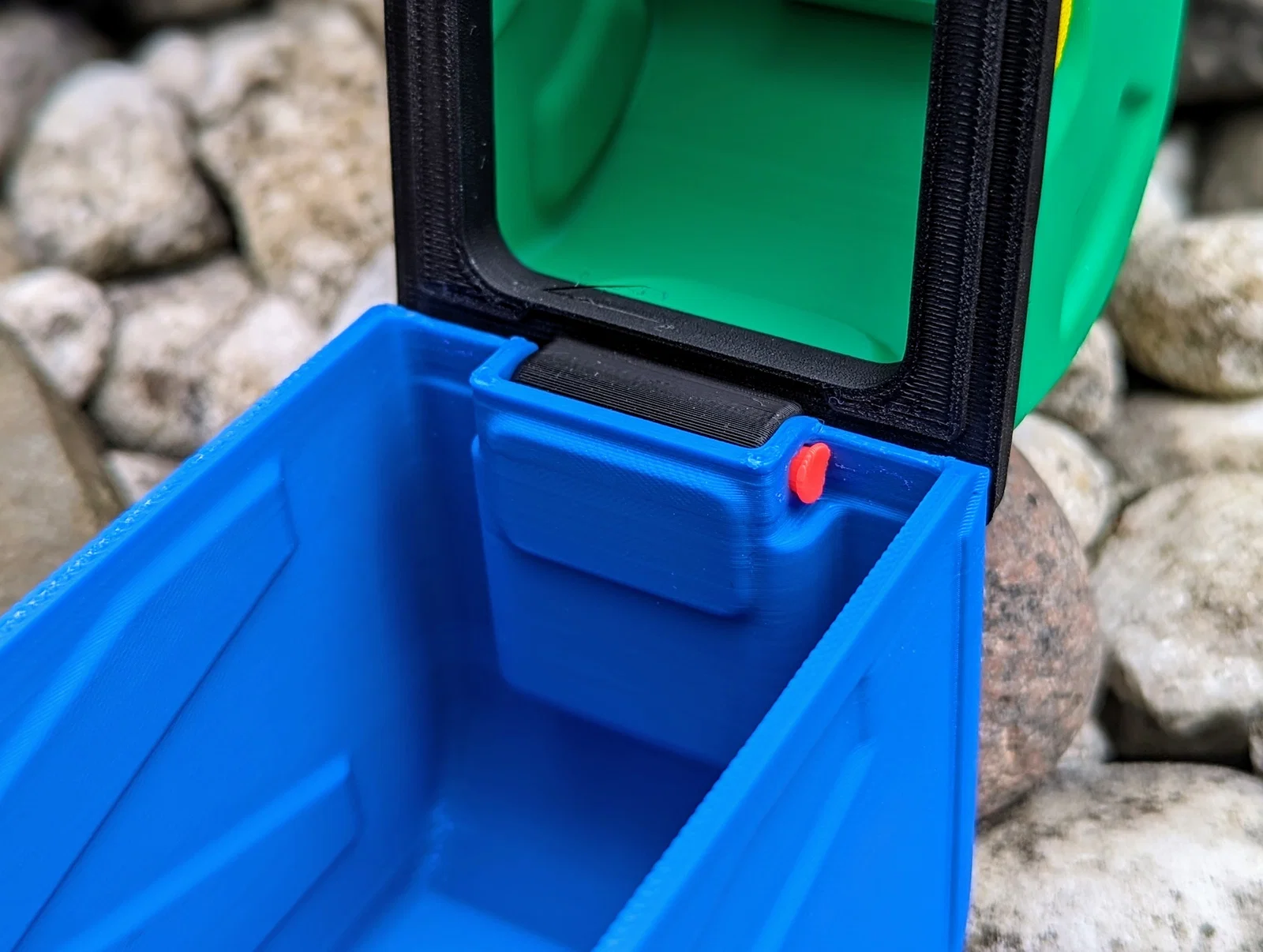

- Bấm/gài cần gạt (lock1) vào ngàm (lock2) — hơi khít, nhưng làm được mà không cần bẻ gãy gì.

- Bấm/gài cụm ngàm đã lắp vào thân hộp — nhắc lại: cũng hơi khít, nhưng sẽ vào mà không làm hư gì.

- Dán bốn miếng inlay màu vàng lên nắp.

- Lắp bản lề tay xách và chấm một giọt keo thật nhỏ lên phần che chốt (pin-cover).

- Phần này hơi lằng nhằng chút: Lắp bản lề tay xách trên vào nắp. Dùng kìm mũi nhọn để đưa các chốt bản lề (hinge-pins) từ phía trong nắp ra. Bạn cần 4 chốt cho 2 bản lề.

- Trượt tay xách trên vào các bản lề. Dùng một ít keo để cố định tay xách.

- Đẩy nắp vào khe của tấm bản lề màu đen. Khe khá rộng nên có thể bạn sẽ cần dùng chút keo để nắp bám chắc trên tấm bản lề.

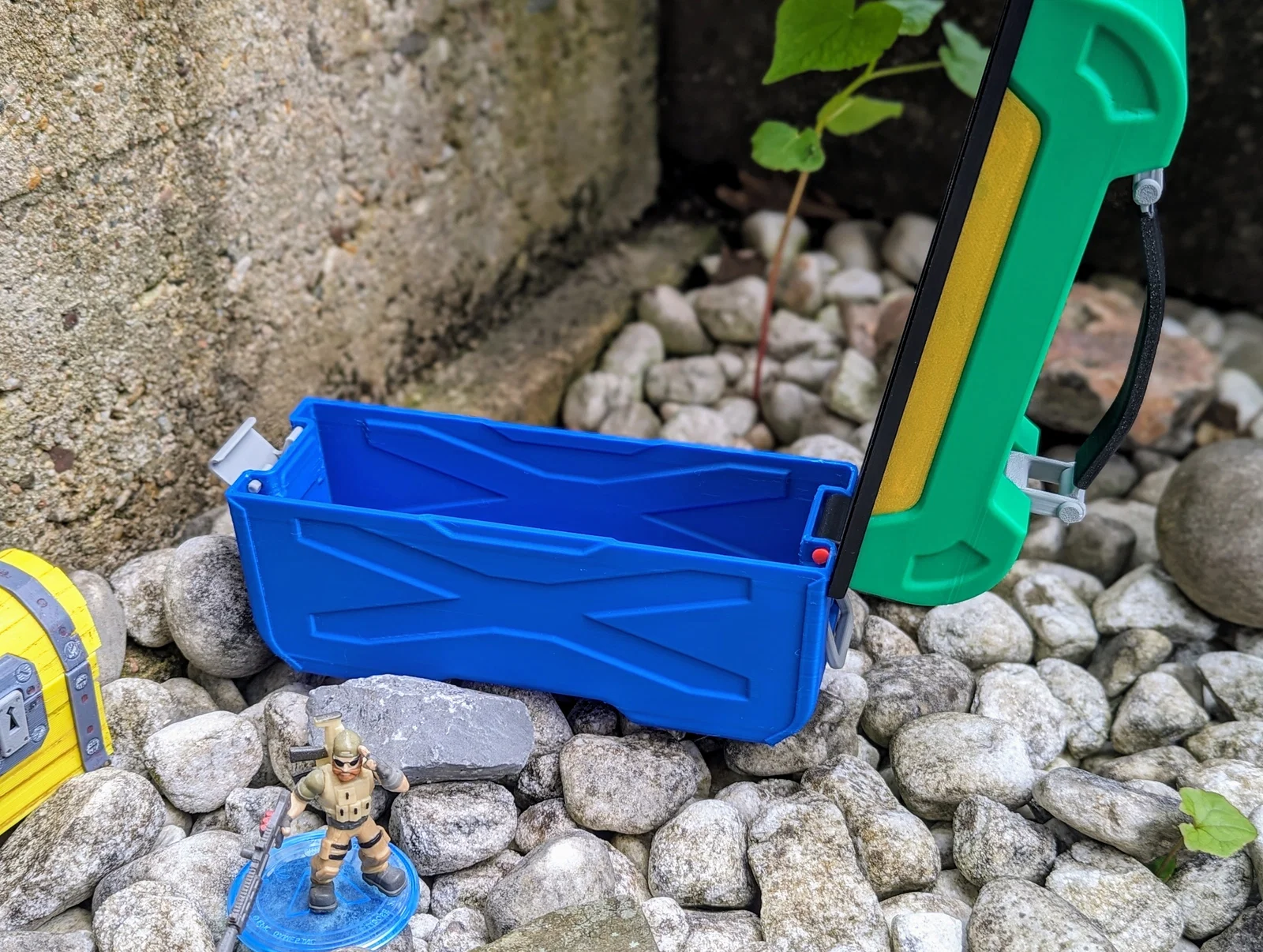

- Giờ tới bước gắn cụm nắp đã lắp vào thân hộp. Lại hơi lằng nhằng... Dùng kìm mũi nhọn để luồn các chốt bản lề từ phía trong thân hộp. Hơi chặt nhưng sẽ vừa. Bạn cần 2 chốt bản lề cho bước này.

Xong rồi đó, bạn vừa in & lắp xong Fortnite Large Ammo Box của riêng mình!

Tới giờ mình đã làm được khá nhiều bản in test từng phần và 2 hộp hoàn chỉnh. Nhưng dĩ nhiên mình không thể test hết mọi loại filament, mọi setting và mọi máy in. Nếu bạn in cái hộp này thì cho mình xin feedback xem print profile và phần lắp ráp có ổn với bạn không. Có thể còn lỗi nào đó mình chưa nhìn ra. Mình luôn sẵn sàng tối ưu thiết kế hoặc print profile.
