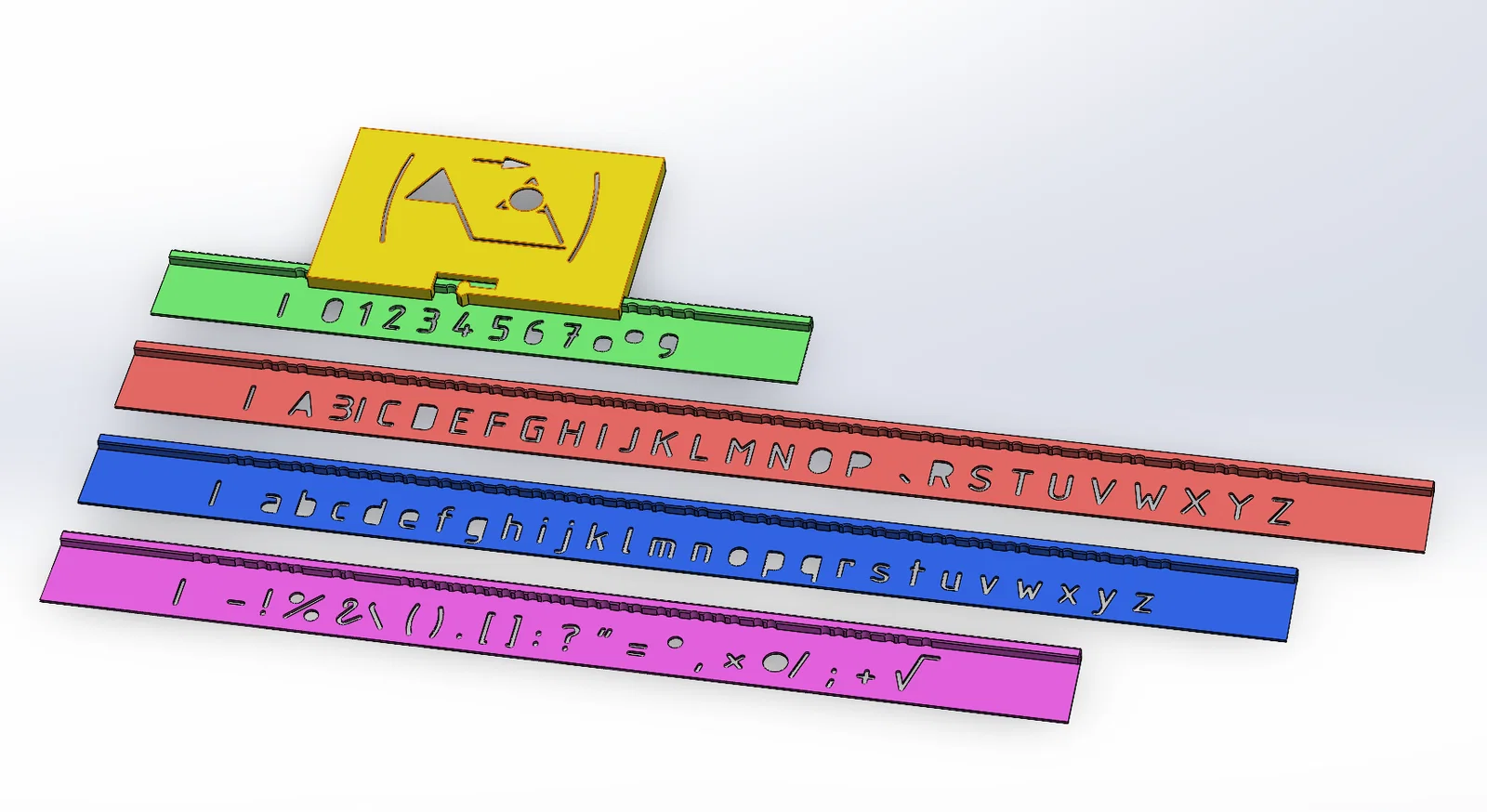

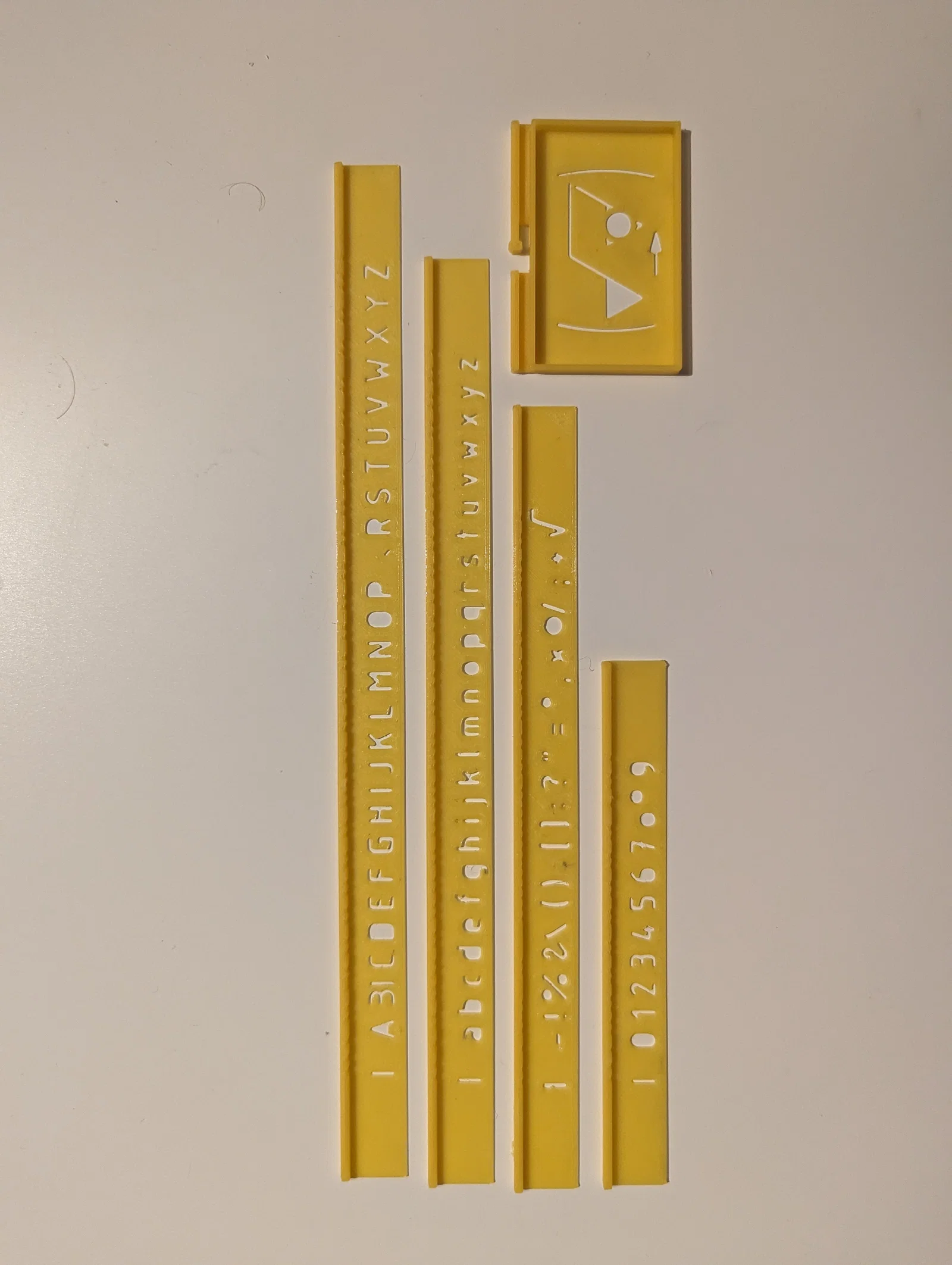

Stencil cho bản vẽ kỹ thuật (Technical Drawing Stencil)

Bộ stencil này được làm cho bản vẽ kỹ thuật. Mọi thứ nên đáp ứng các tiêu chuẩn ISO.

Dùng slider sẽ giúp canh đúng khoảng cách giữa các ký tự (xem phần "how to use" bên dưới).

In

Thiết lập in tùy bạn. Tùy chọn duy nhất mình khuyên là bật “avoid crossing perimeters” sang ON.

Cách dùng

Cái Slider có một cái khấc nhỏ ở phía trên để giúp canh đúng vị trí. Nhờ vậy khoảng cách giữa các chữ sẽ chuẩn hơn. Mỗi ký tự có hai điểm tham chiếu.

• Điểm [A] là điểm bắt đầu của ký tự HIỆN TẠI
• Điểm [B] là điểm bắt đầu của ký tự KẾ TIẾP

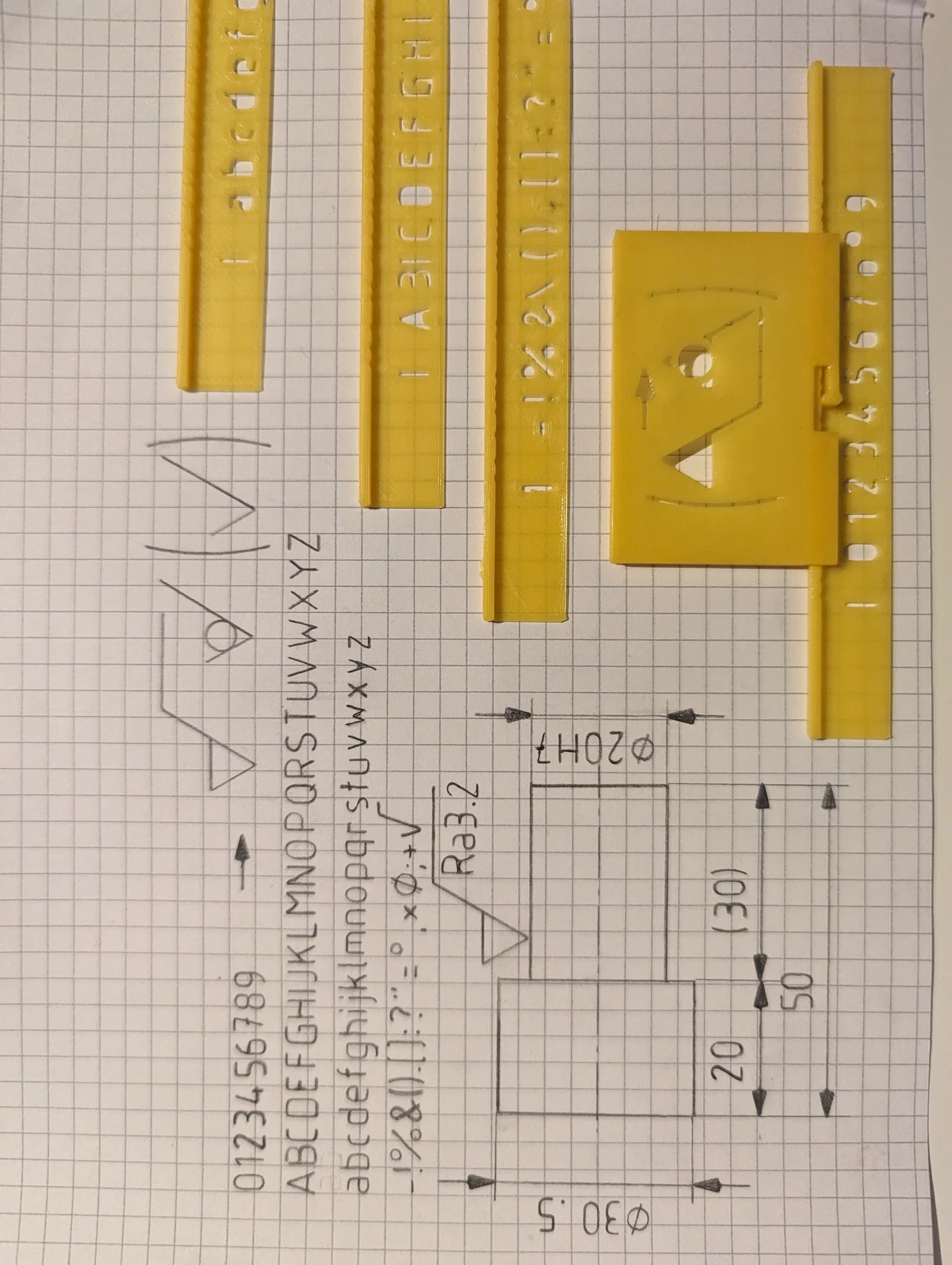

Cách vẽ ký tự với Slider như sau:

1. Vẽ ký tự đầu tiên
2. Di chuyển Slider tới vị trí [B] mà không di chuyển stencil strip
3. Di chuyển stencil strip sao cho khớp với vị trí [A] của ký tự tiếp theo (không di chuyển slider)
4. Lặp lại

Lưu ý:

• Mỗi stencil strip có một đường kẻ ngay ở đầu. Đường này giúp đặt Slider về ký tự cuối.
• Một số ký tự dùng hai vị trí trên stencil strip. Để vẽ, chỉ cần dời strip sang vị trí kế tiếp mà không di chuyển slider.
  • Chữ “Q" được dựa trên chữ “O”.
  • Tất cả các ký tự hai phần còn lại đều nằm sát nhau.
  • Điều này ảnh hưởng đến các ký tự sau: B, Q, &, Ø, 8
