Nắp máng ăn gà PVC – Bản lề (Hinged Lid)

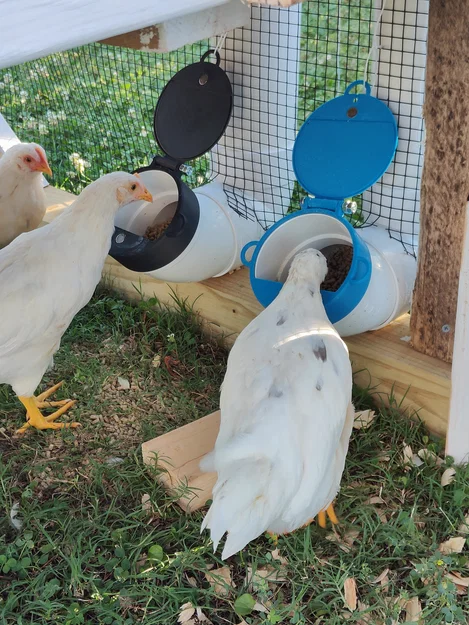

Đây là cái nắp mình thiết kế cho máng ăn gà làm từ ống PVC 4" tương tự mẫu này: https://www.sugarmaplefarmhouse.com/diy-chicken-f (không liên kết/không liên quan). Nắp được thiết kế để chụp bên ngoài co 45 độ, nên đường kính trong (ID) sẽ lớn hơn phụ kiện PVC tiêu chuẩn. Đây là đúng loại co 45 mình dùng: https://www.lowes.com/pd/PVC-4-in-x-4-in-dia-45-Degree-PVC-Hub-Street-Elbow-Fitting/3130799?idProductFound=false&idExtracted=true. Lưu ý: cái này không phải PVC schedule 40.

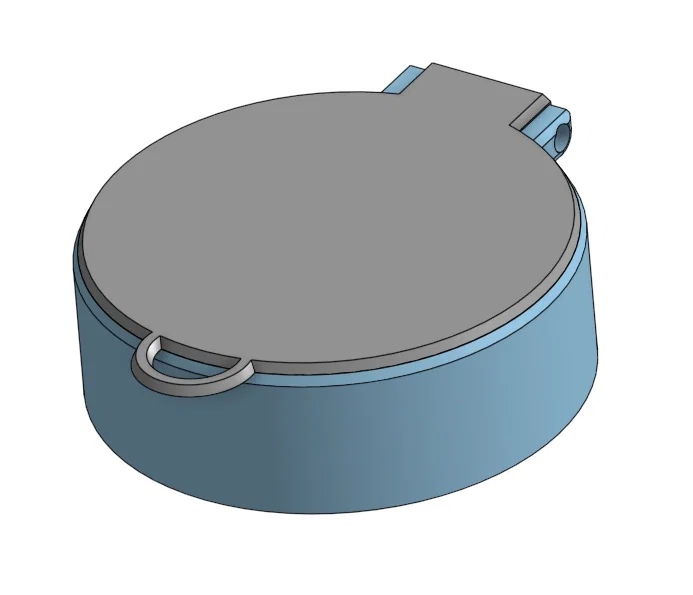

Hình ảnh là phiên bản V1 của thiết kế. V2 bỏ phần tay nắm ở miếng dưới của nắp vì không đem lại lợi ích rõ rệt, và dây để mở từ xa cứ hay bị mắc kẹt dưới các tay nắm bên hông.

Mình đã in bằng PETG và ASA trên Bambu X1C, dùng chung một model. Bản ASA khít hơn một chút trên khớp PVC, nhưng cả hai đều dùng ổn. Mình gần như dùng setting mặc định của slicer (2 walls, 15% infill) cho cả hai. In cả hai phần theo hướng lật ngược so với lúc lắp thực tế và không cần support.

Tùy máy in, rãnh gắn nam châm có thể press-fit hoặc không. Mình chấm thêm một chút keo để chắc chắn nam châm không tuột ra.

Tính năng chính:

• Nắp dạng bản lề (Hinged Lid)

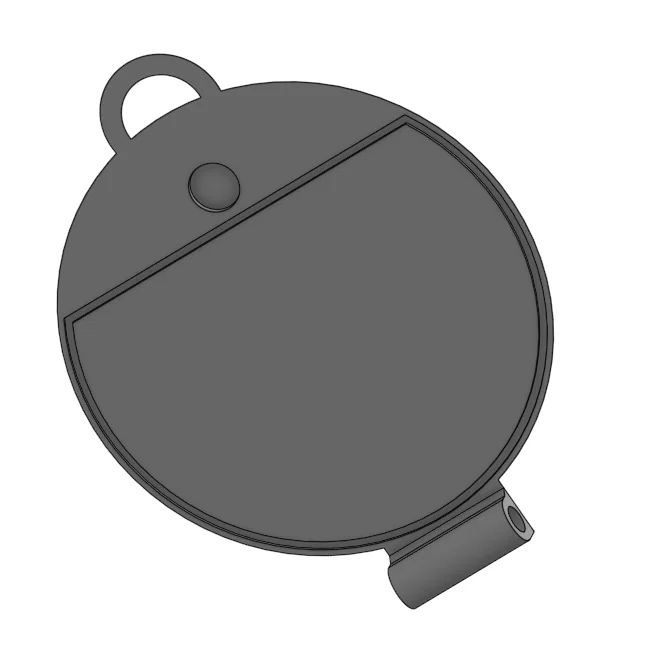

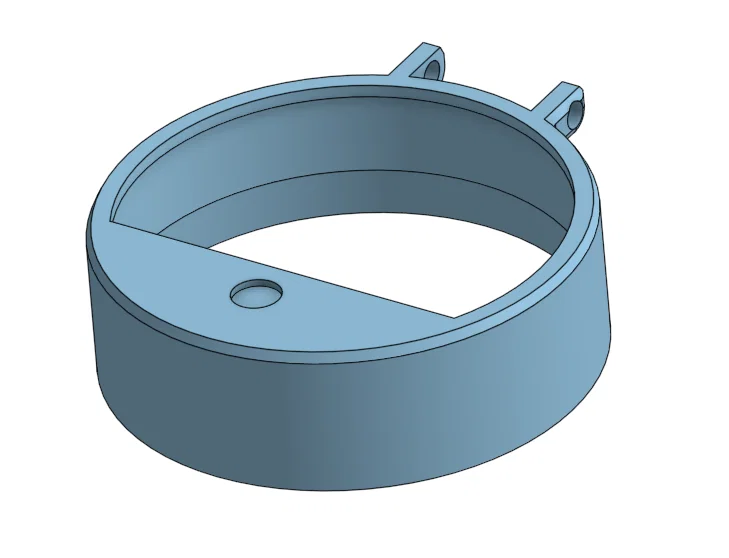

• Khe gắn nam châm 12mm x 2mm để giữ nắp đóng
• Rãnh cho gioăng TPU để làm kín khi đóng nắp (WIP)
• Gờ lớn ở phần dưới để giảm đổ vãi

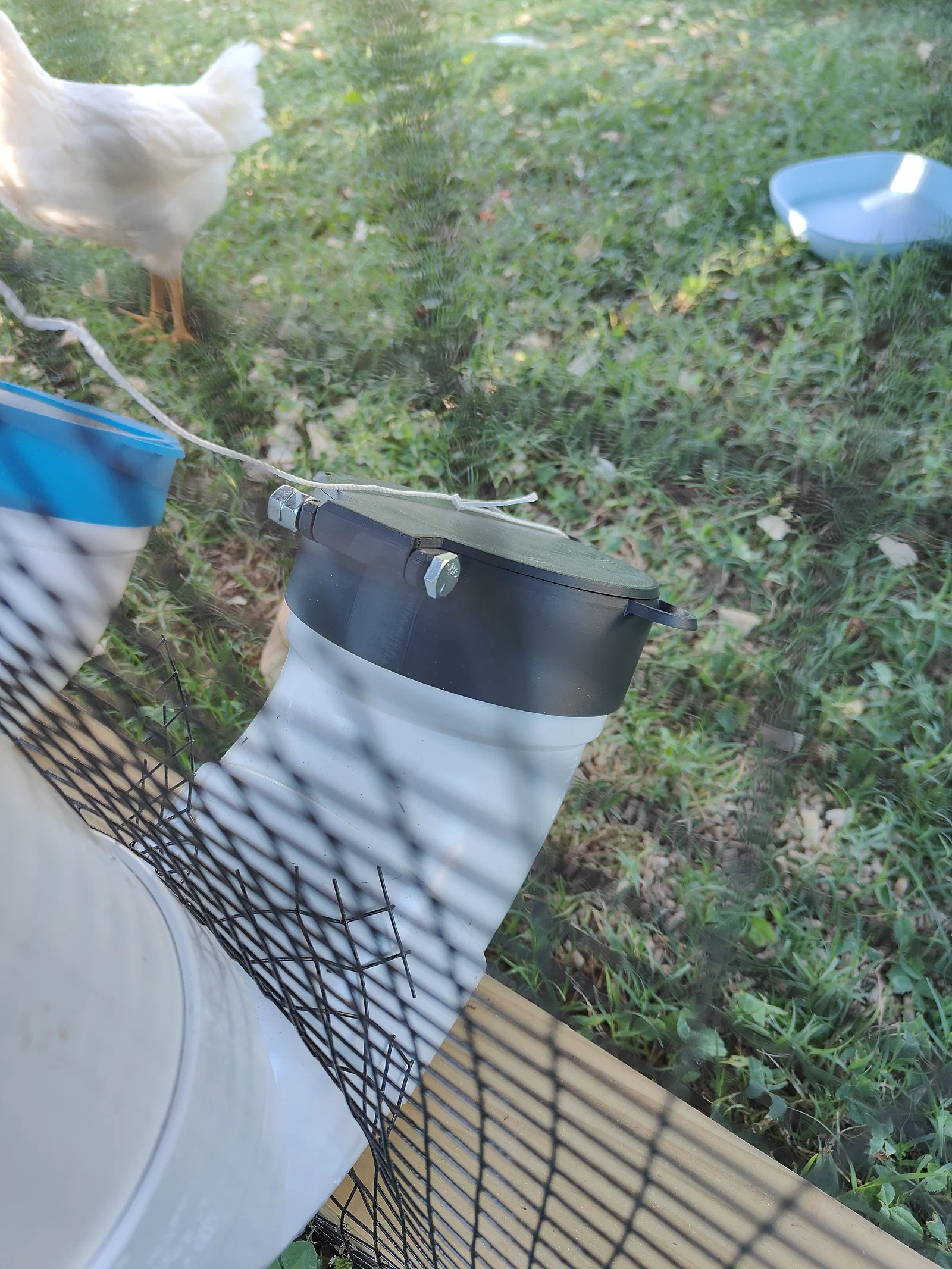

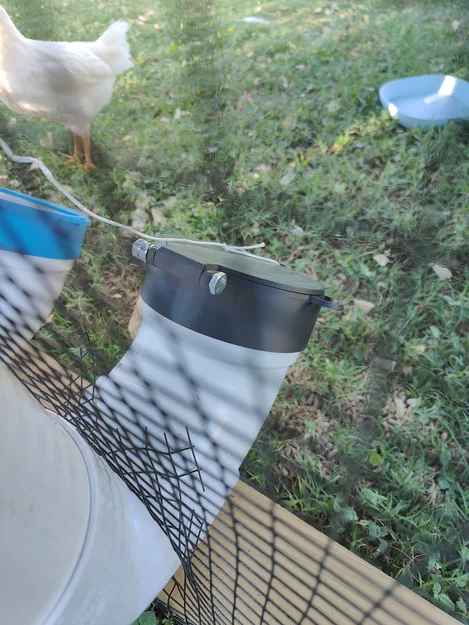

• Tay cầm để mở/đóng (hoặc buộc thêm dây để mở từ bên ngoài khu nuôi gà!)

Phần cứng cần thêm:

• Máng ăn gà PVC 4"

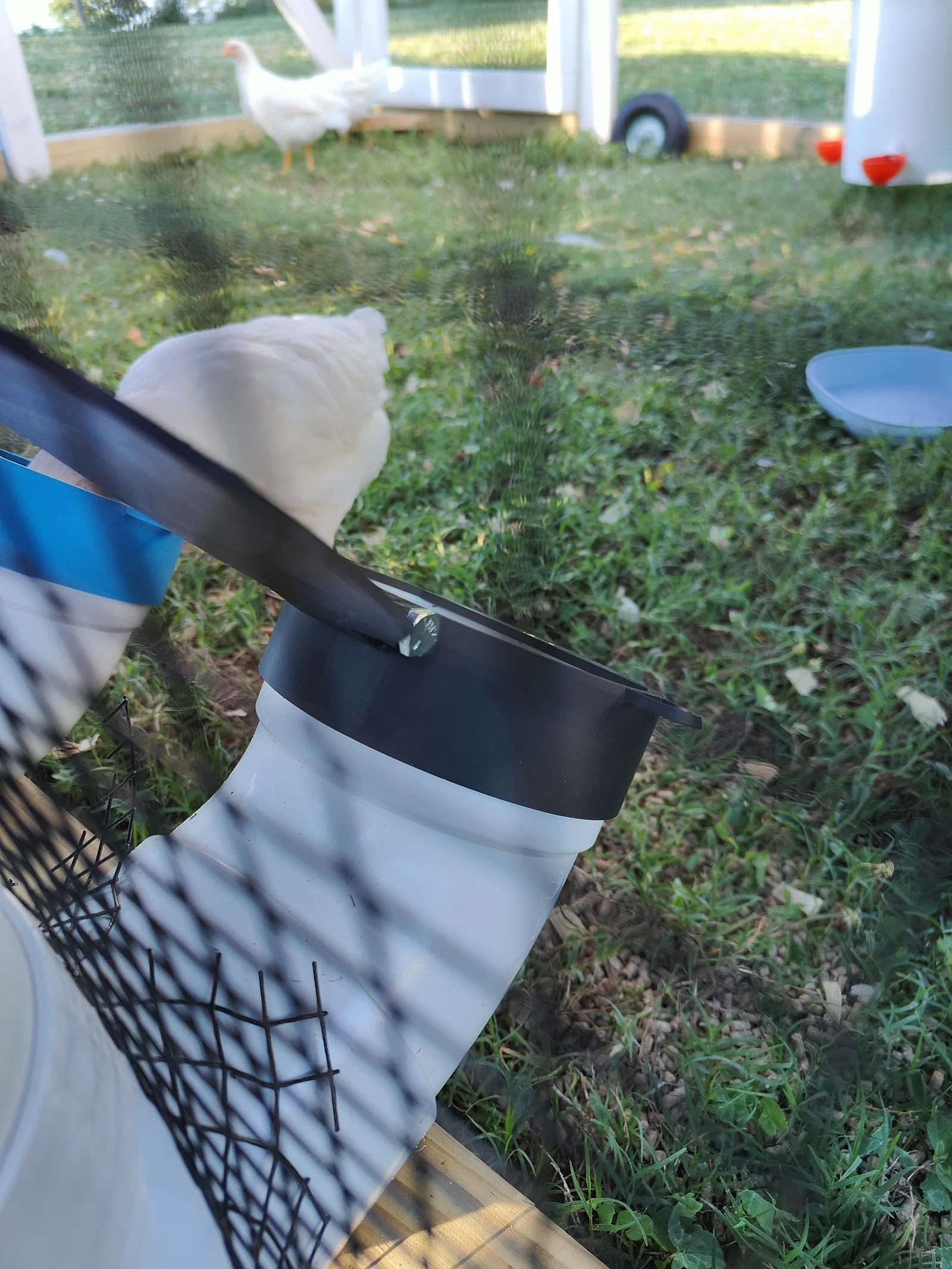

• Bu-lông ¼" dài 2" (hoặc dài hơn) để làm trục bản lề
• Đai ốc ¼" (mình dùng 2 cái siết ngược nhau để khỏi bị lỏng. Bạn cũng có thể dùng nylock nut, nhưng mình không có sẵn)
• Nam châm đĩa 12mm x 2mm (tùy chọn)
• Dây (tùy chọn)
