Chốt bản lề nắp thùng rác bánh xe (Wheelie bin hinge pin)

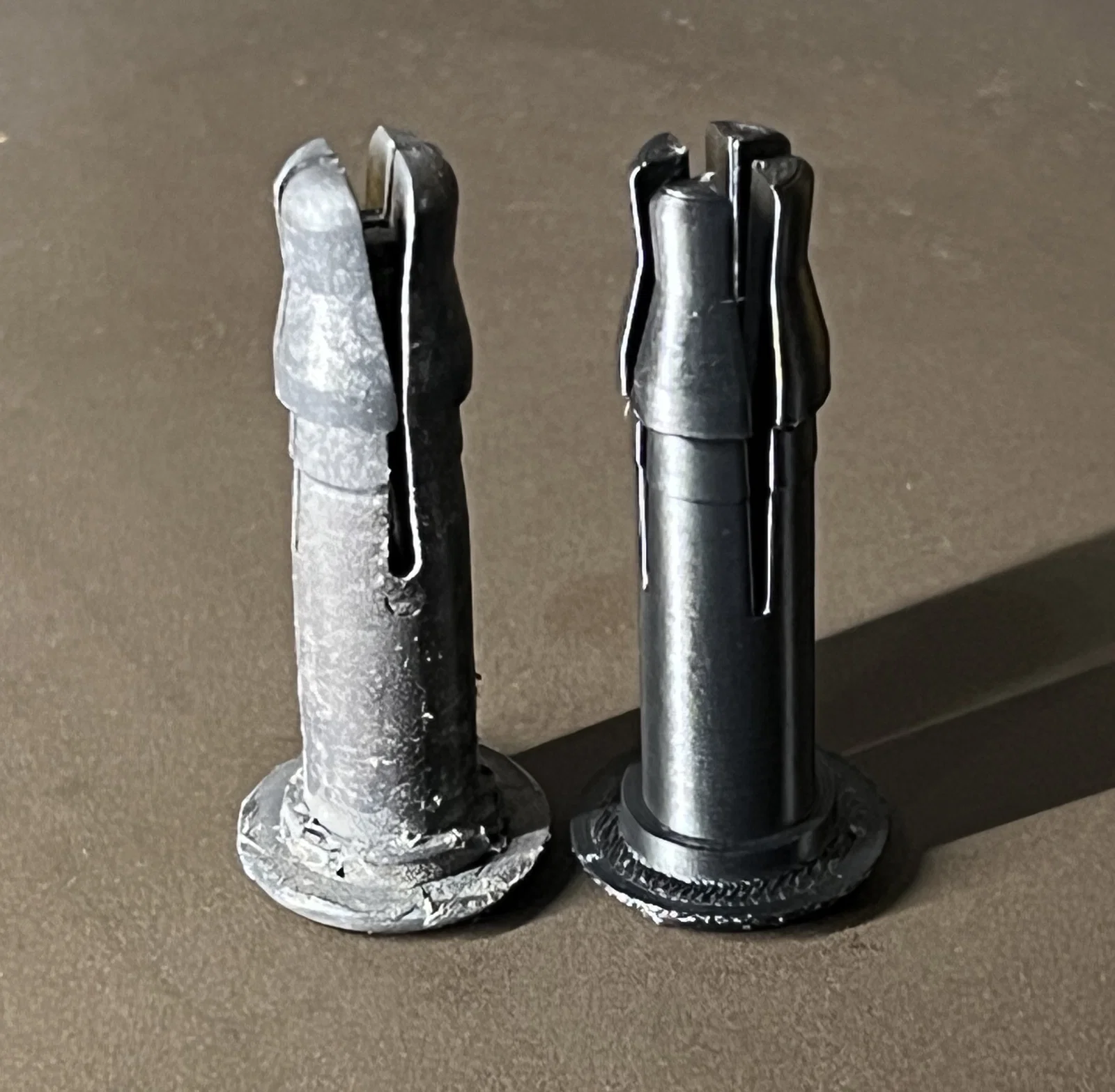

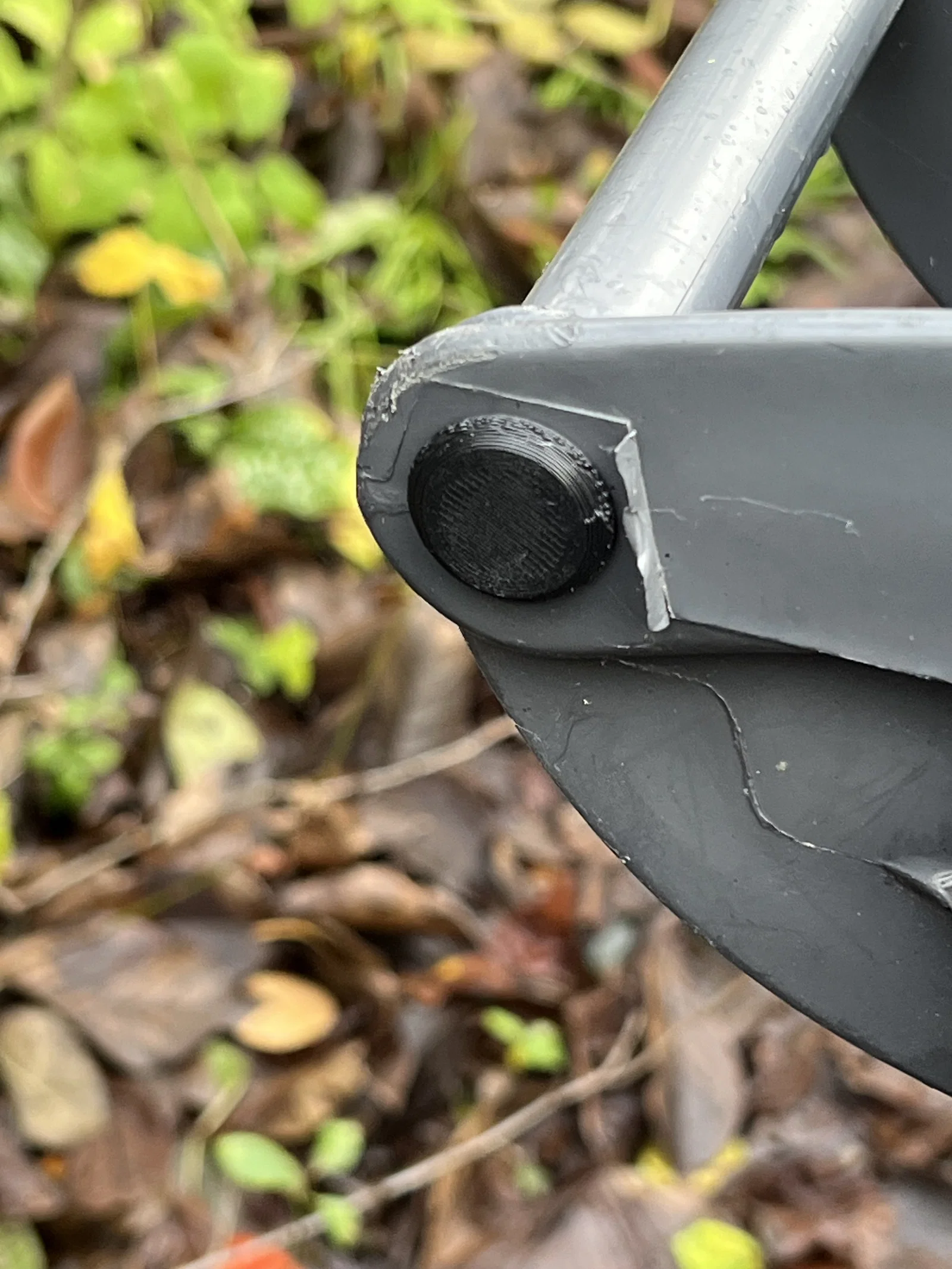

Đây là một cái chốt bản lề cho nắp của thùng rác bánh xe (wheelie bin). Có vẻ như trên thế giới có nhiều kiểu wheelie bin khác nhau. Mình ở UK, và mấy mẫu chốt bản lề mình tìm trên Printables thì không cái nào giống loại thùng của mình, nên mình tự dựng cái này bằng OpenSCAD. Gắn vào thấy vừa khít.

Mình có đính kèm file script OpenSCAD để bạn chỉnh sửa theo nhu cầu.

Mình in bản của mình bằng ABS, layer height 0.2mm, 4 perimeters và 90% cubic infill, để các ngạnh (prongs) đủ chắc nhưng vẫn có thể flex nhẹ mà không bị gãy. In theo đúng hướng (orientation) đã cung cấp và không cần supports. Phần đầu bo tròn/fillet có thể in sạch hơn một chút nếu bạn thêm supports dưới vài lớp đầu (hoặc xem script OpenSCAD để dùng phiên bản chamfer), nhưng mà cũng chỉ là đồ cho thùng rác thôi, không phải để trưng bày :-)

CẬP NHẬT (2 JUN 24): Mình đã thêm phiên bản chamfer để khỏi cần dùng script OpenSCAD.

Mình cũng đã in lại bằng PETG với 100% infill (thực ra mình dùng 25 perimeters để đảm bảo không còn infill). PETG dẻo hơn so với các lần thử ABS trước đó, có vẻ giúp các ngạnh ép xẹp hoàn toàn mà không bị nứt.
