Hệ thống holder modular điều chỉnh được (in hoàn toàn)

Giới thiệu

Chào bạn, đây là hệ thống modular có thể điều chỉnh và in hoàn toàn, giúp bạn tự tạo một bộ holder cho xưởng/workshop đúng theo nhu cầu của mình. Ví dụ bạn có thể dựng kẹp/giá để hàn, giá để sơn miniatures, một cái vise và nhiều thứ khác nữa! Nếu bạn có gợi ý cải tiến, cứ để lại bình luận nha. Mình rất vui khi nhận được mọi góp ý. Bạn cũng có thể khoe những holder bạn đã lắp để truyền cảm hứng cho người khác!

Một số mẫu holder

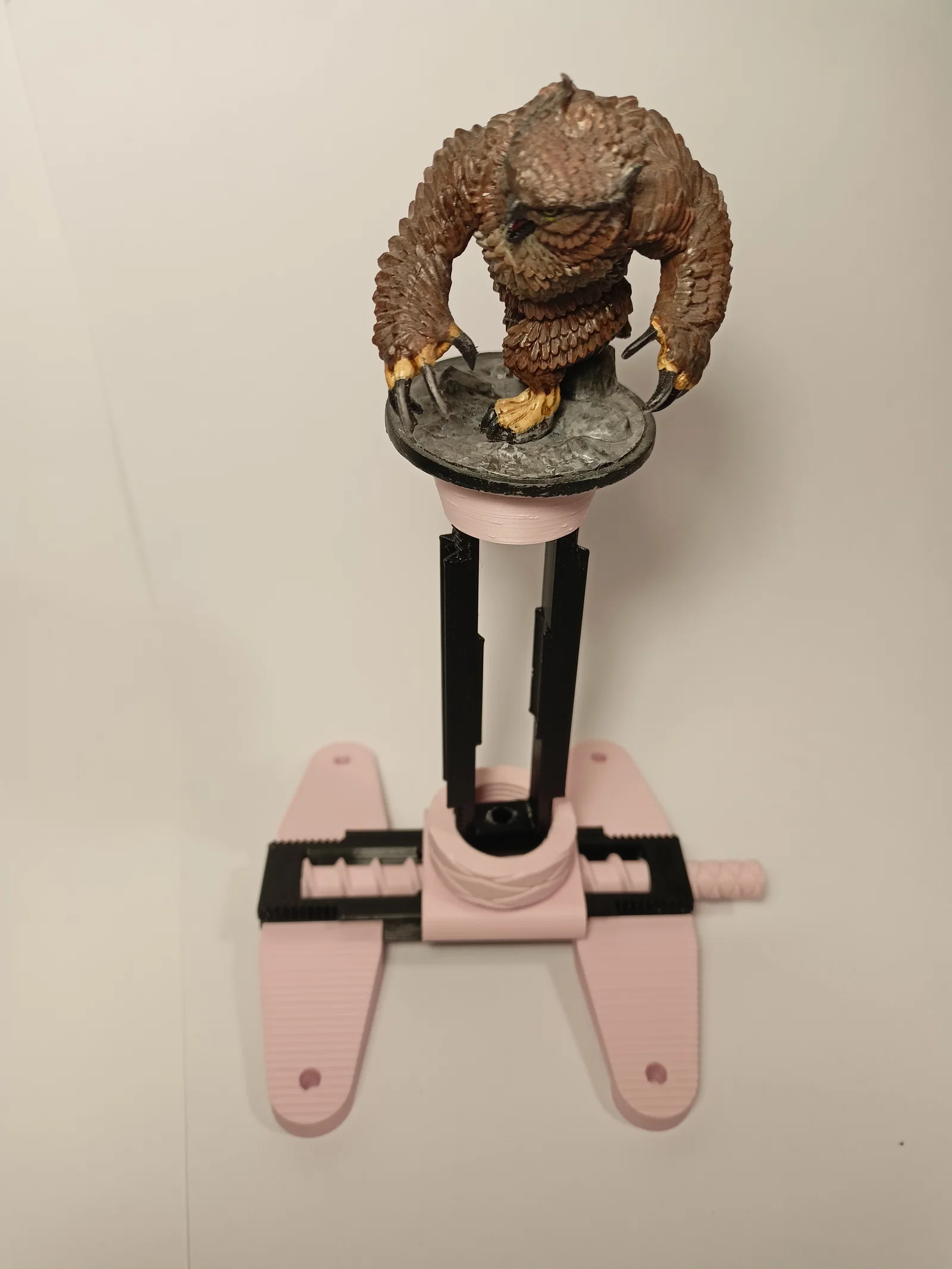

Little painter

• 2x chân (legs)
• 2x console nhỏ (small console)
• 1x thanh ren phải (right-hand thread stick)
• 1x khớp xoay (rotating connector)
• 2x thanh nối (connection stick)
• 2x tay vặn xoay (rotating handle)
• 1x ngàm/đầu gắn sơn (painting attachment)

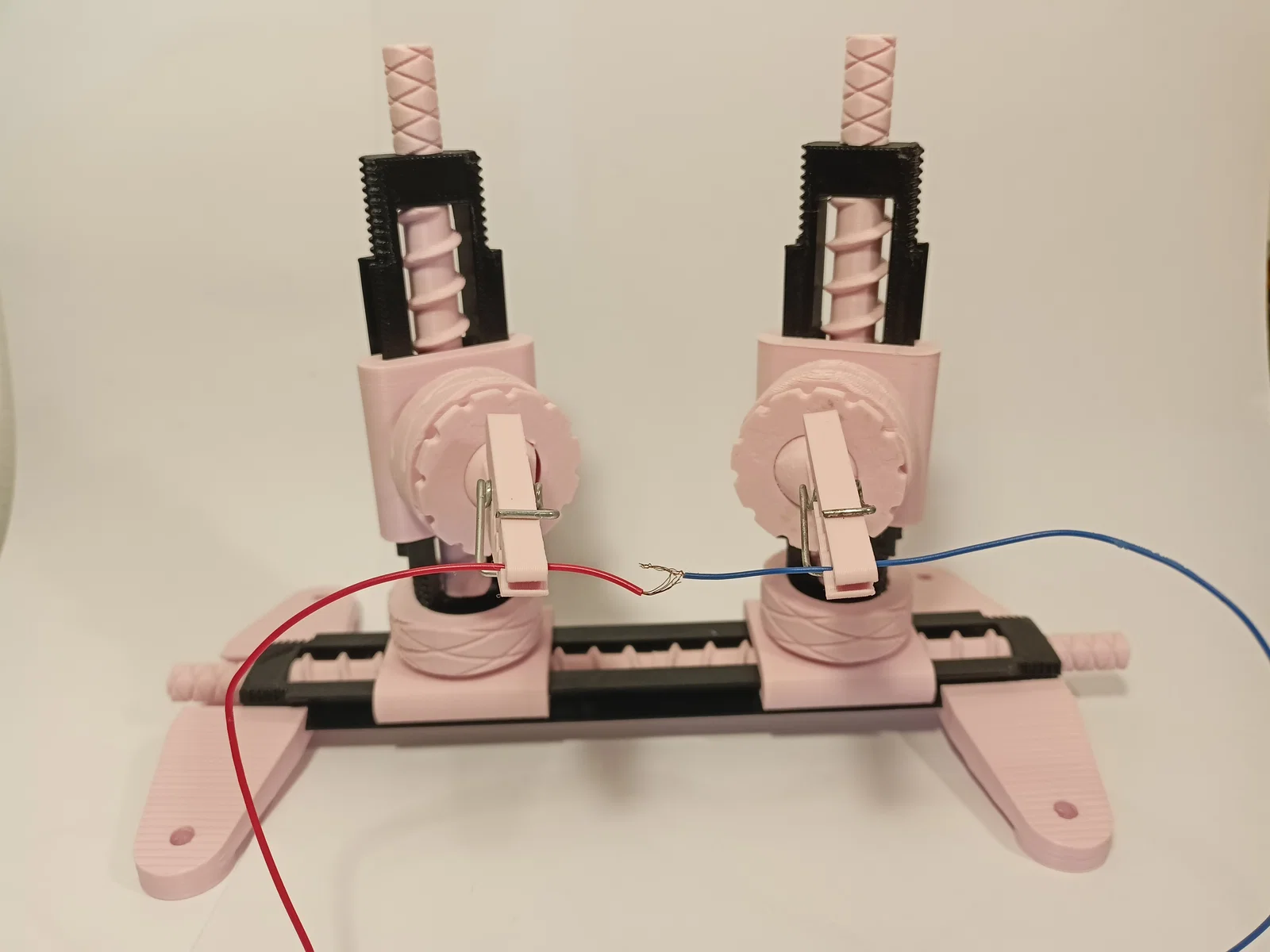

Wire soldering station

• 2x chân (legs)
• 1x console vừa (medium console)
• 2x console ngắn (short console)
• 3x thanh ren phải (right-hand thread stick)
• 1x thanh ren trái (left-hand thread stick)
• 4x khớp xoay (rotating connector)
• 4x tay vặn xoay (rotating handle)
• 5x thanh nối (connection stick)
• 2x thanh nối tự do (free connection stick)
• 2x peg part 1
• 2x peg part 2
• 2x peg mount

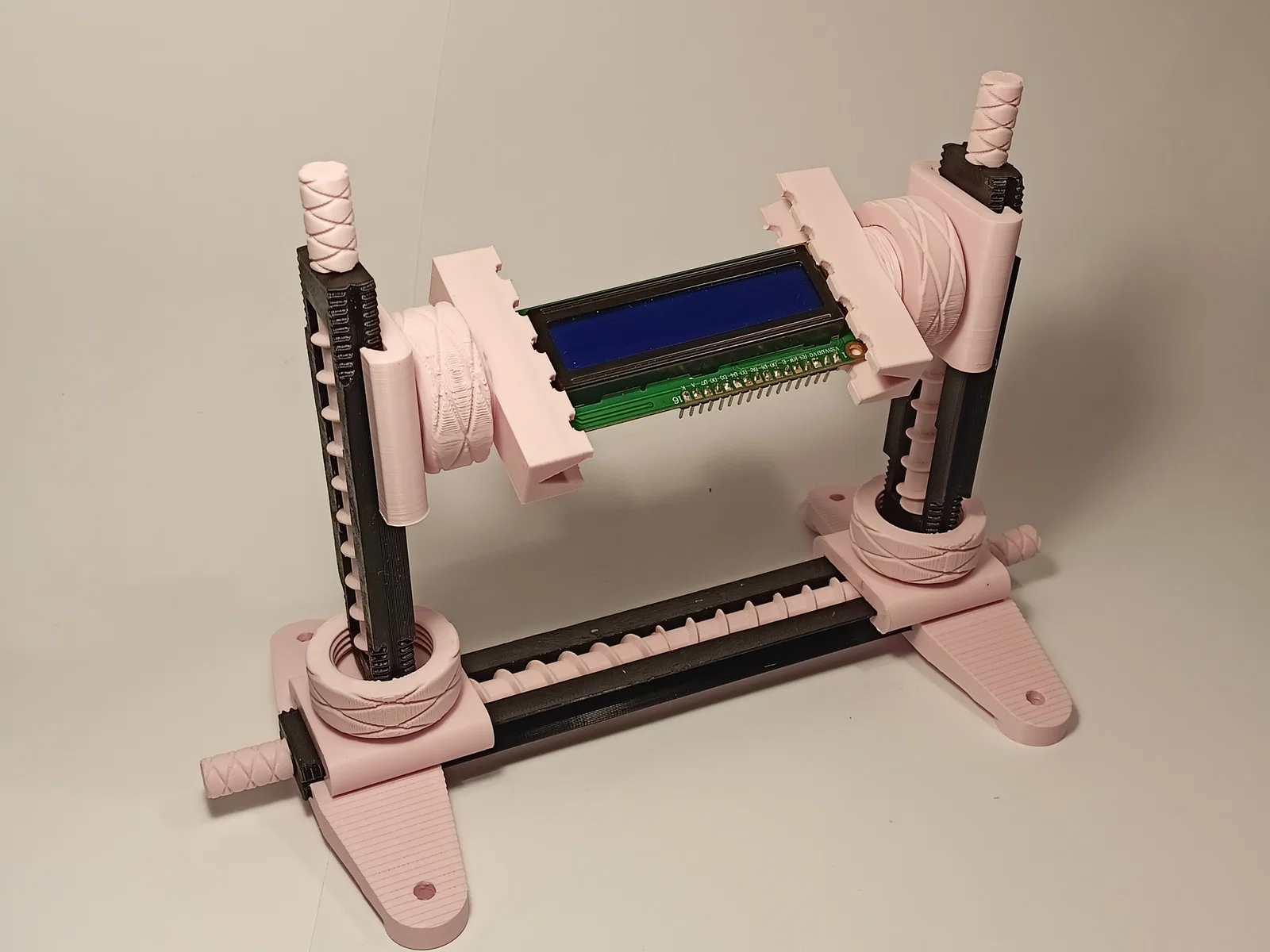

PCB soldering station

• 2x chân (legs)
• 1x console vừa (medium console) (hoặc console dài/long console)
• 2x console ngắn (short console)
• 3x thanh ren phải (right-hand thread stick)
• 1x thanh ren trái (left-hand thread stick)
• 4x khớp xoay (rotating connector)
• 4x tay vặn xoay (rotating handle)
• 5x thanh nối (connection stick)
• 2x thanh nối tự do (free connection stick)
• 2x pcb holder

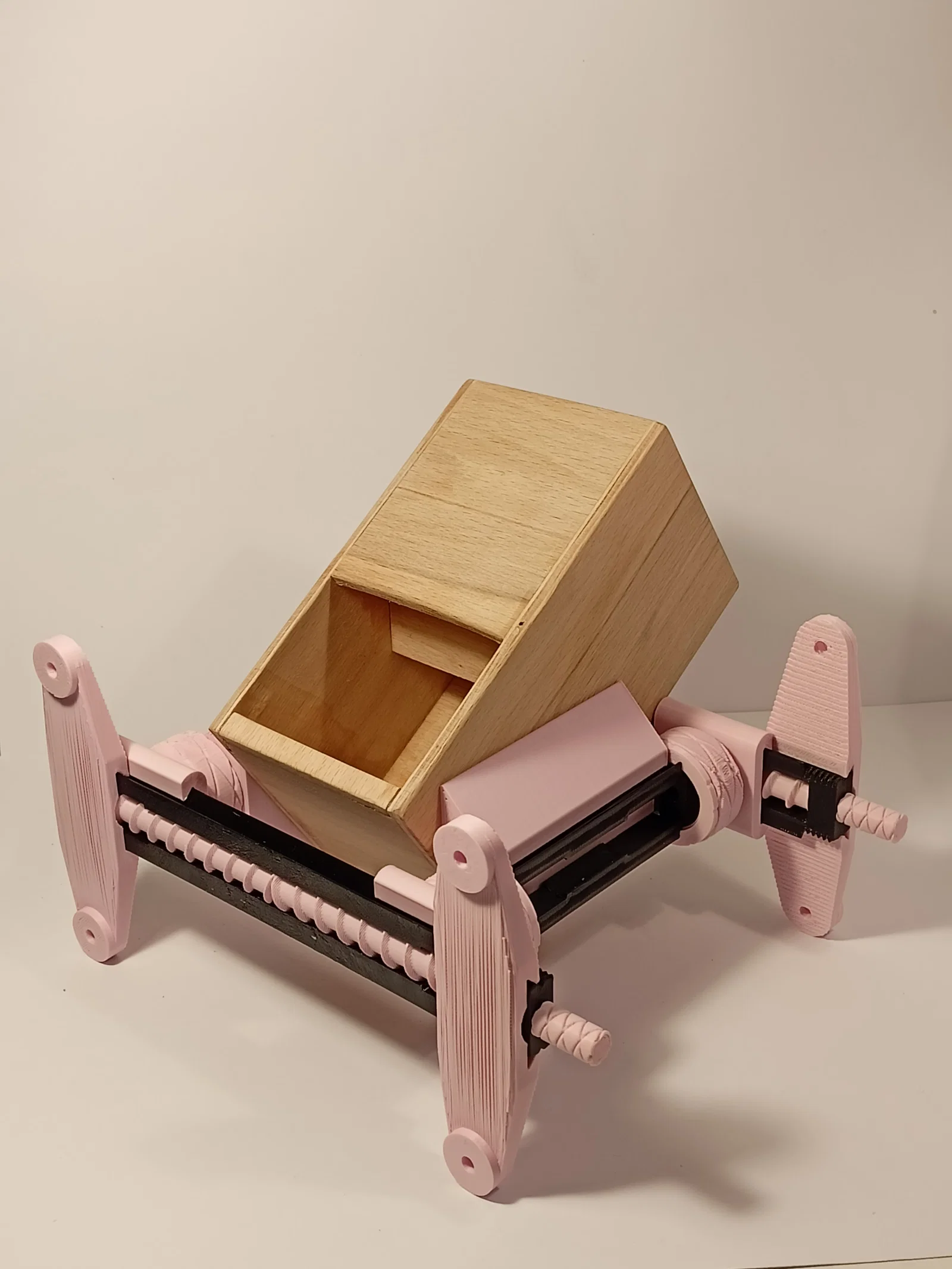

Vise

• 2x console vừa (medium console)
• 2x console ngắn (short console)
• 4x chân (legs)
• 4x khớp xoay (rotating connector)
• 2x thanh ren phải (right-hand thread stick)
• 2x thanh ren trái (left-hand thread stick)
• 2x offset ring
• 4x thanh nối (connection stick)
• 2x tay vặn xoay (rotating handle)
• 2x end cap
• 2x vise attachment

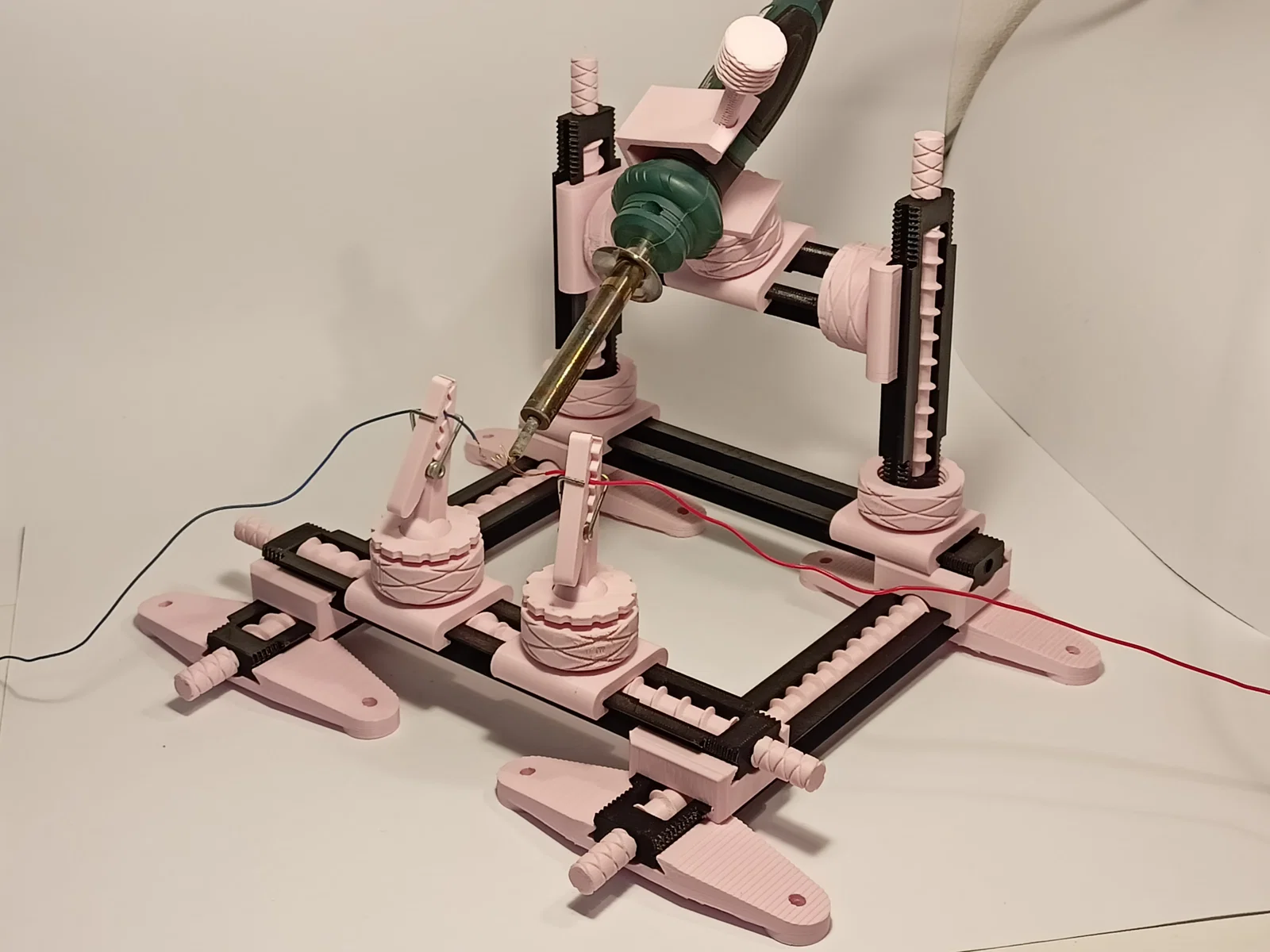

The Ultimate holder

• 4x console vừa (medium console)
• 3x console ngắn (short console)
• 4x chân (legs)
• 2x semi RA-connector
• 2x free RA-connector
• 7x khớp xoay (rotating connector)
• 1x solder holder part 1
• 1x solder holder part 2
• 1x solder holder part 3
• 2x peg part 1
• 2x peg part 2
• 2x peg mount
• 6x tay vặn xoay (rotating handle)
• 9x thanh nối (connection stick)
• 4x thanh ren phải (right-hand thread stick)
• 4x thanh ren trái (left-hand thread stick)
• 2x end cap
• 1x offset ring
• 2x thanh nối tự do (free connection stick)

Mô tả các bộ phận

Consoles

Console là phần chính của hệ thống này. Có 3 kích thước: short console, medium console và long console. Một thread stick có thể bấm (click) vào short console, hai cái vào medium console, và ba cái vào long console. Bạn có thể thoải mái phối hợp right-hand thread stick và left-hand thread stick. Ở đầu console có ren để vặn console vào khớp xoay (rotating connector).

Legs

Legs dùng để giữ holder đứng vững trên bàn. Chúng trượt vào console và có lỗ để bắt vít cố định xuống mặt bàn.

Connection sticks

Có 2 loại thanh nối: connection stick thường và free connection stick. Connection stick dùng để nối các thread stick với nhau. Connection stick thường cũng dùng để nối thread stick với rotating handle. Free connection stick dùng thêm để nối thread stick với rotating connector.

Thread sticks

Có 2 loại thanh ren: right-hand thread stick và left-hand thread stick. Thread stick dùng để bấm (click) vào console.

Rotating handle

Phần này dùng để xoay cùng với thread stick.

End cap

Bạn cũng có thể gắn thread stick trong console bằng phần này.

RA-connectors

Bạn có thể dùng RA (right angle) connector để gắn 2 console lại với nhau. Fixed RA-connector có ren ở cả hai bên nên có thể di chuyển quanh console bằng thread stick. Semi RA-connector chỉ có ren một bên, còn free RA-connector thì không có ren nên bạn có thể di chuyển quanh console một cách tự do.

Rotating connector

Rotating connector trượt vào console và có thể di chuyển bằng thread stick. Bạn có thể gắn đầu console, peg mount, pcb holder hoặc solder holder vào phần ren. Mình khuyến nghị in nằm ngang, dùng support chỉ trên bàn in. In xong thì gỡ support và ấn bánh xe từ phía trên xuống cho tới khi nghe tiếng “click”. Sau đó bạn có thể xoay bánh xe.

Offset ring

Nếu bạn muốn phần gắn trong rotating connector có thể di chuyển tự do, bạn có thể gắn offset ring vào bộ phận đó trước.

.

Painting attachment

Bạn có thể vặn painting attachment lên console để dùng như tay cầm sơn.

Pegs

Để làm một cái peg, bạn cần peg mount, rồi peg part 1 và peg part 2, cùng với một cái lò xo từ peg/kẹp bình thường. Mình biết mình có nói hệ này in hoàn toàn được, nên cũng có lựa chọn in mẫu fully printable peg thay cho peg part 1 và peg part 2. Tuy nhiên peg này hoạt động không ngon bằng loại peg có lò xo.

PCB holder

Pcb holder dùng để kẹp PCB, nhưng biết đâu bạn lại nghĩ ra công dụng khác cho phần này.

Solder holder

Để lắp solder holder, bạn cần in solder holder part 1, solder holder part 2 và solder holder part 3. Sau đó vặn part 2 vào part 3 là bạn có thể dùng để gắn cuộn thiếc hàn.

Vise attachment

Phần này trượt vào console.
