Bộ chi tiết nhựa thay thế cho Sovol SV06

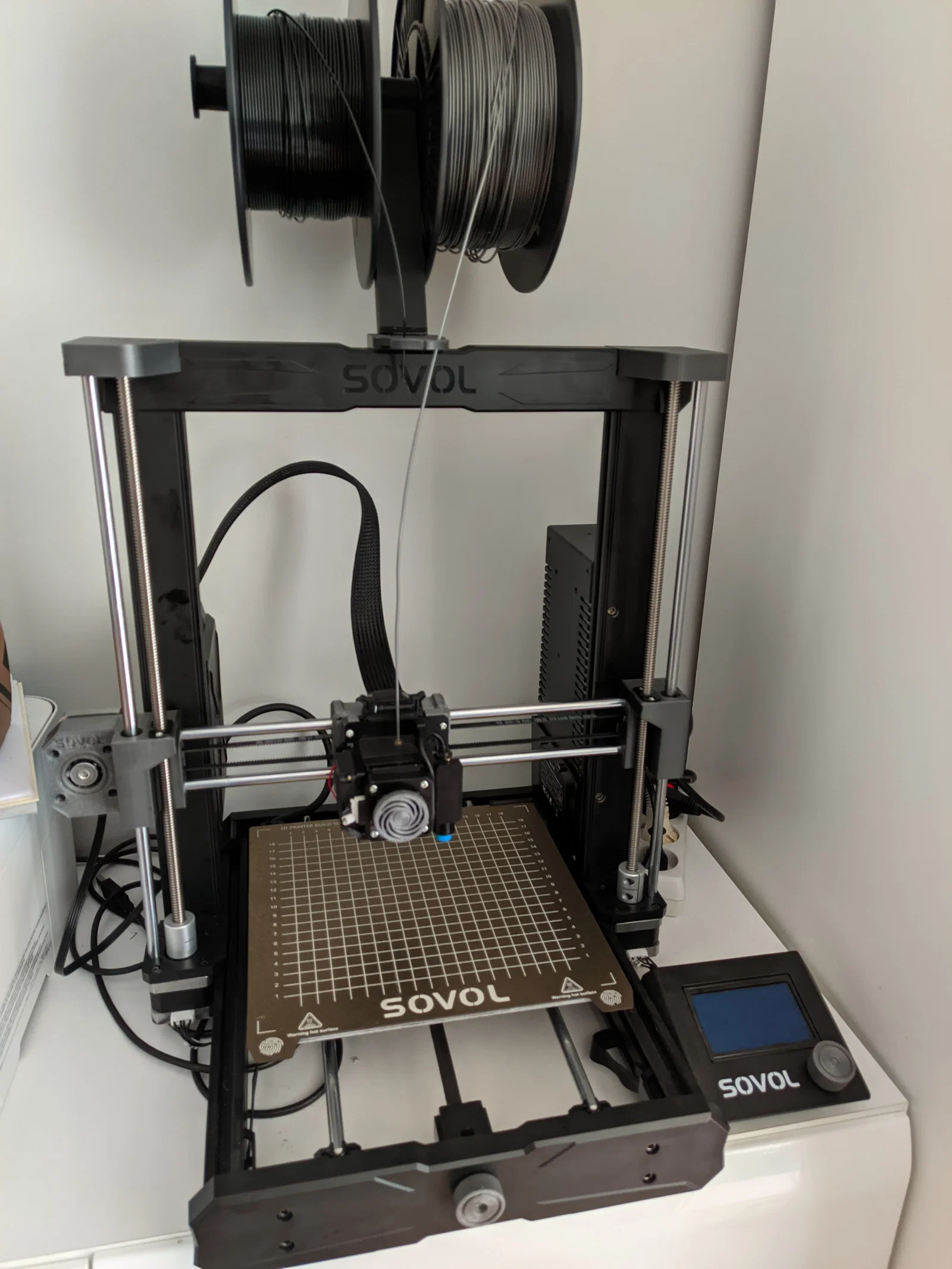

Đây là các món thay thế cho những chi tiết nhựa zin của Sovol SV06. Mình không khoái lắm phối màu xanh của SV06 nên đổi qua màu xám. Tất cả chi tiết đều do mình tự thiết kế, dùng bộ STL chính thức của Sovol làm tham chiếu.

Mình cũng không thích lắm chuyện dùng heat inserts, nên chỗ nào cần thì mình dùng ê-cu để giữ vít.

Một vài lưu ý cho từng chi tiết:

Bạn có thể gắn bạc đạn 608ZZ vào nắp trên trục Z, nhưng có thể không cần thiết; thậm chí đôi khi còn phản tác dụng và làm tăng hiện tượng wobble artifacts thay vì giảm.

Cụm ngàm/giá đỡ extruder phải chỉnh lại một chút để phần phía trước dễ in hơn. Bạn sẽ cần 6 ê-cu M3 và vít M3 dài ~14 mm để bắt hai phần lại với nhau, và 3 ê-cu M3 cùng vít M3 dài ~6 mm để bắt extruder (có thể dùng lại vít lục giác zin). Các fan shroud gắn phía sau (bản thay thế) cho blower 4020 và 5015 sẽ tương thích; dùng vít M3 dài ~20 mm để lắp.

Giá đỡ motor trục X được bắt vào khối gá trái trục X bằng 2 vít M3 ~20 mm và 2 ê-cu M3 (vít zin không tương thích!), và tối đa 4 vít M3 ~6 mm để bắt motor (có thể dùng vít zin). Để bắt các khối gá lên trục Z, bạn sẽ cần 4 ê-cu M3 và vít dài ~14 mm.

Với các ngàm trục X, lắp bạc đạn từ phía trên (phía có chỗ gắn ty Z). Báo trước là lực cần để ép vào có thể thấy “hơi quá đáng”. Việc lắp ty trượt linear rods trục X cũng tương tự.

Miễn trừ & Cảnh báo:

Lưu ý là bạn dùng các chi tiết thay thế này hoàn toàn tự chịu rủi ro; mình không chịu trách nhiệm nếu máy của bạn bị hư hại do sử dụng chúng. Mình sẽ cần thêm thời gian để xử lý/khắc phục hết các vấn đề liên quan tới thiết kế những chi tiết này, và có thể mình cũng không bao giờ biết hết tất cả vấn đề.

Nếu bạn phát hiện lỗi hoặc có đề xuất cải thiện, cứ liên hệ mình hoặc tự remix lại chi tiết theo ý bạn.
