Giá đỡ mỏ hàn chắc chắn để lắp threaded insert (Einschmelzgewindeeinsätze)

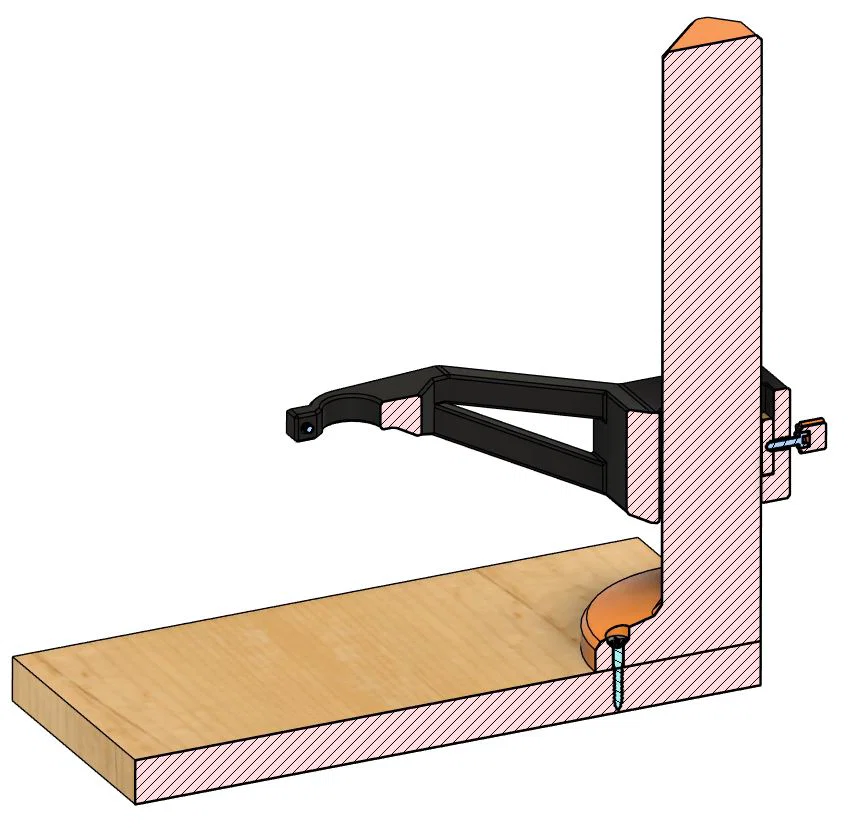

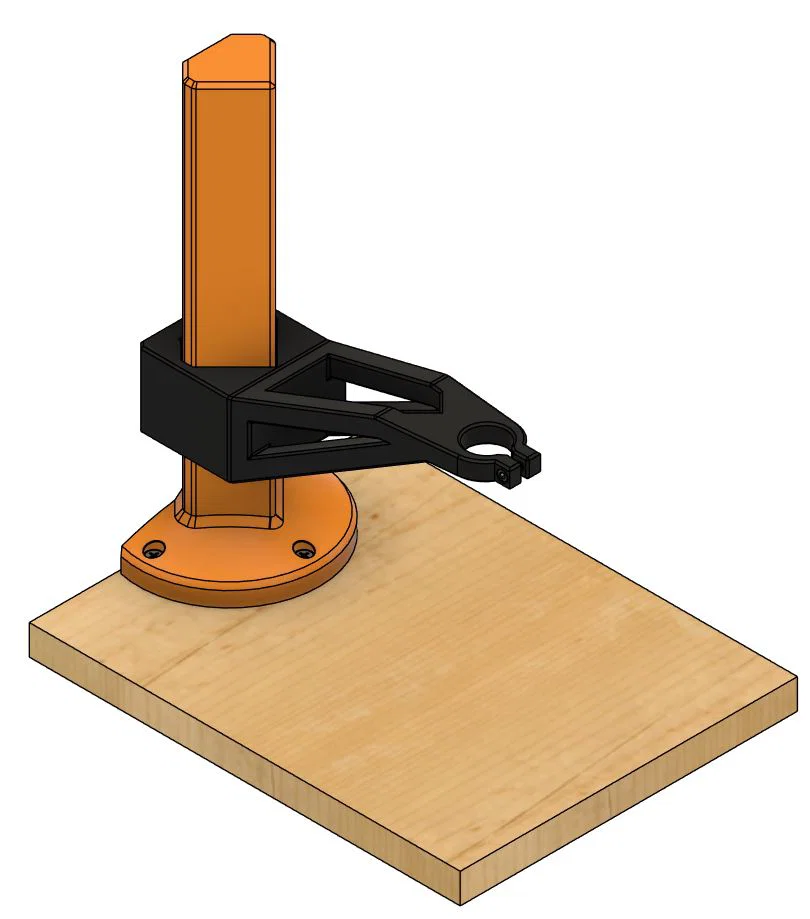

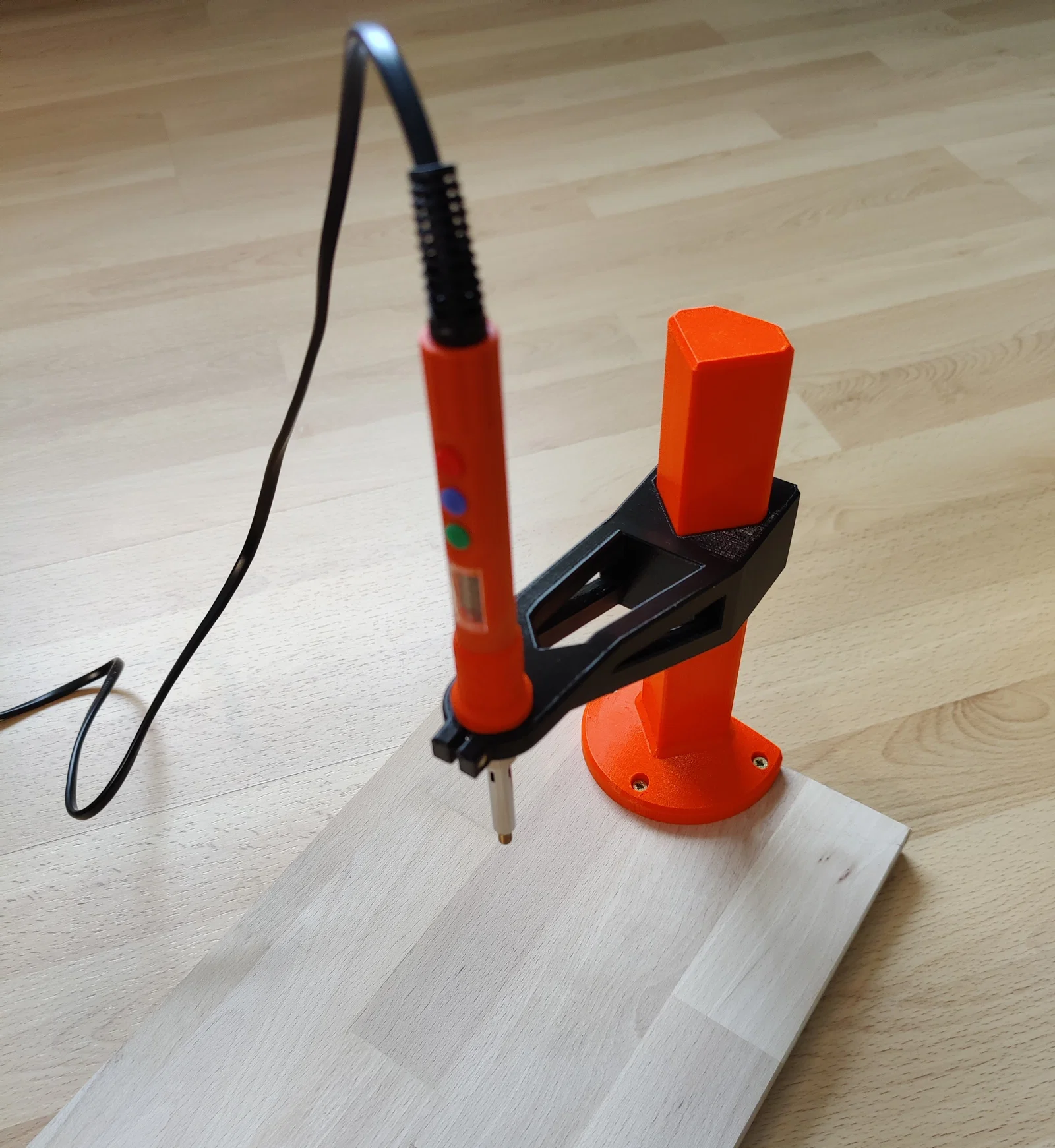

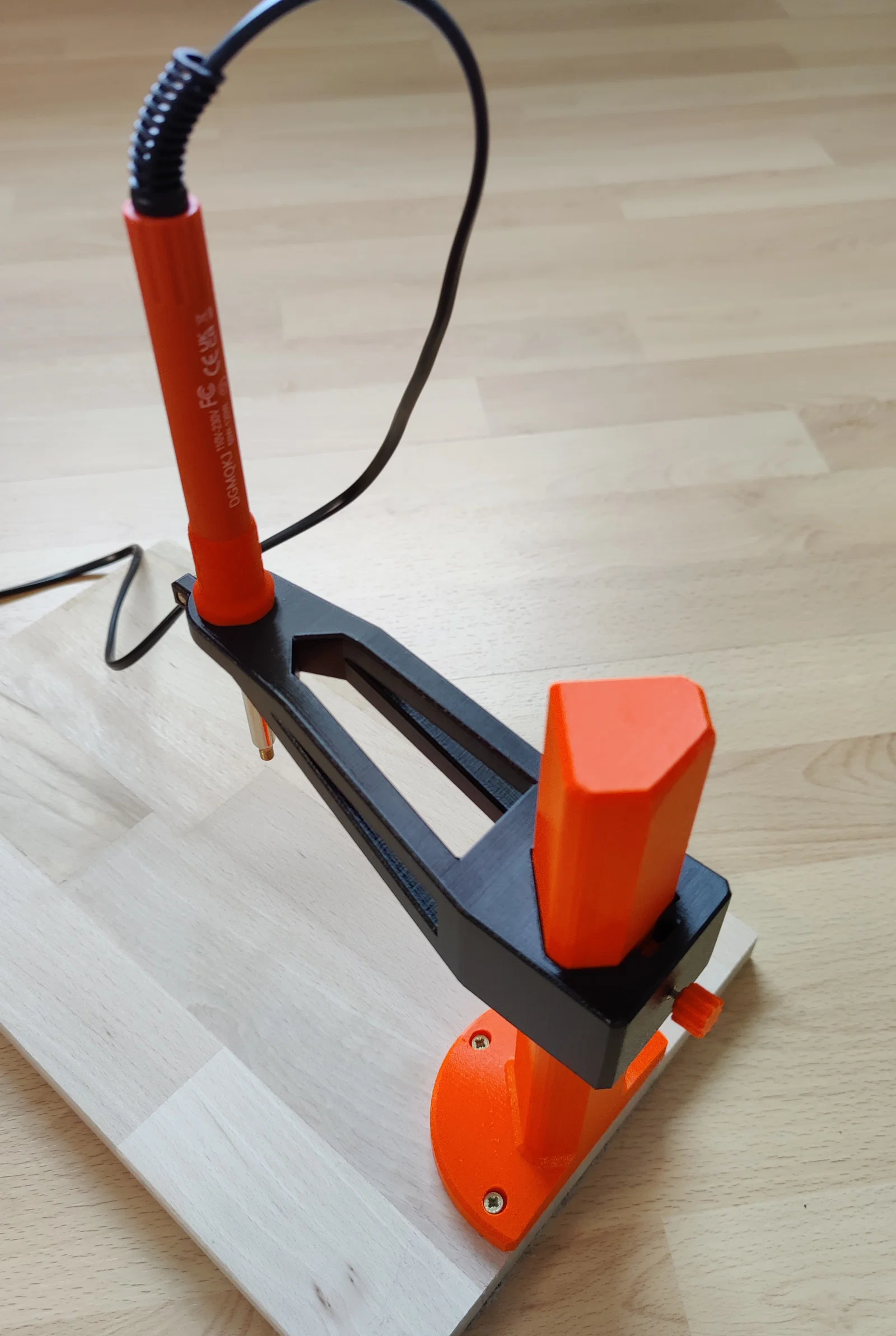

Đây là một dụng cụ để kẹp/cố định mỏ hàn. Nhờ đó có thể lắp các threaded insert (Gewindeeinsatz) vuông góc vào chi tiết.

• Nếu canh hướng in đúng thì không cần support (xem các file 3mf).
• Phần gá mỏ hàn có đường kính 20,2 mm, nên cũng dùng được với các mỏ hàn tương tự.
• File 'Rändelschraube.stl' được dán bằng keo siêu dính (superglue) lên một trong các vít M3x12. Nhờ vậy có thể khóa/cố định cụm trượt mà không cần dụng cụ.

Ngoài ra bạn cần

• 2 vít đầu trụ (cylinder head screws) M3x12
• 2 threaded insert M3 dài 5,7 mm
• 3 vít gỗ 3,5 x 25
• 1 tấm gỗ dày tối thiểu 16 mm
• 1 mỏ hàn (như thấy ở đây)

Translation: DeepL

Đây là một dụng cụ để kẹp/cố định mỏ hàn. Có thể dùng để lắp threaded insert vuông góc vào các chi tiết.

• Nếu canh hướng in đúng thì không cần support (xem các file 3mf).
• Phần gá mỏ hàn có đường kính 20,2 mm, nên cũng dùng được với các mỏ hàn tương tự.
• File 'Rändelschraube.stl' được dán bằng keo siêu dính (superglue) lên một trong các vít M3x12. Nhờ vậy có thể khóa/cố định cụm trượt mà không cần dụng cụ.

Bạn cũng cần

• 2 vít đầu trụ M3x12
• 2 threaded insert M3 dài 5,7 mm
• 3 vít gỗ 3,5 x 25
• 1 tấm gỗ dày tối thiểu 16 mm
• 1 mỏ hàn (như thấy ở đây)
