Giá đỡ cuộn filament dùng vòng bi 608 cho Elegoo Neptune 4

Sau khi làm cho Neptune 4 của mình, mình lúc nào cũng muốn có một cái dùng bearings.

Mình thích thiết kế của HugoHuge, nhưng nó dài và cồng kềnh quá, nên không dùng được với các cuộn 250g mình đang có. Với lại thiết kế đó phải in nằm ngang kèm supports, nên phần ren và bề mặt không được sạch/đẹp đủ với cái “CDO” của mình.

Vì vậy mình quyết định tự làm một thiết kế riêng, có thể in dựng đứng mà không cần supports.

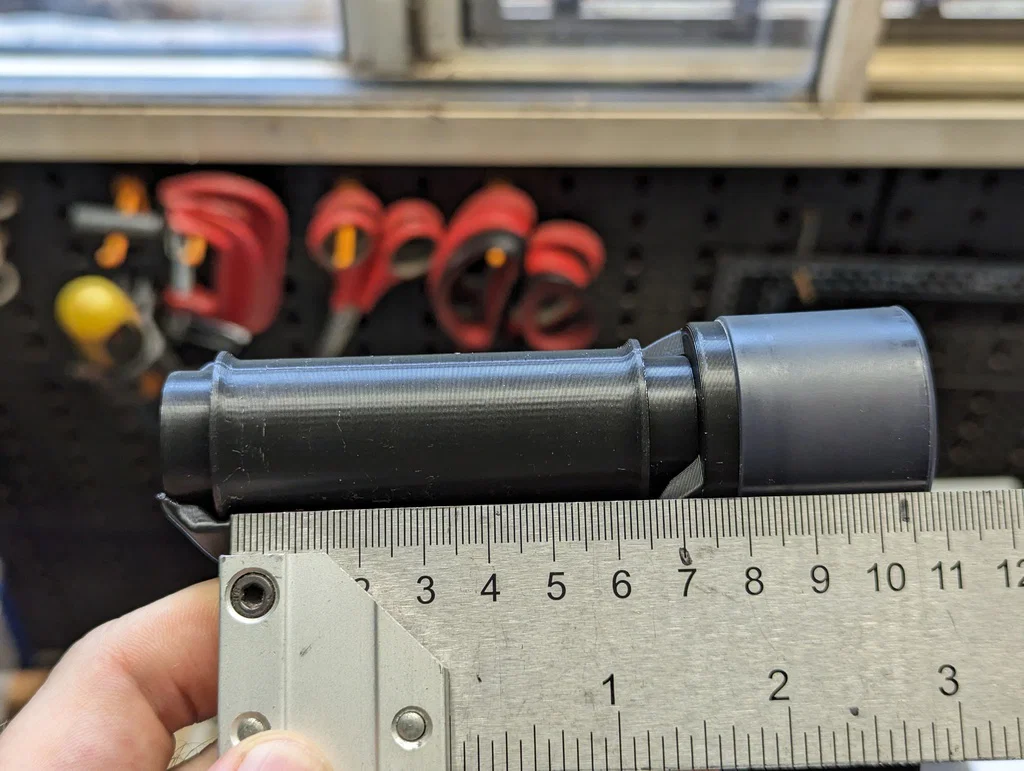

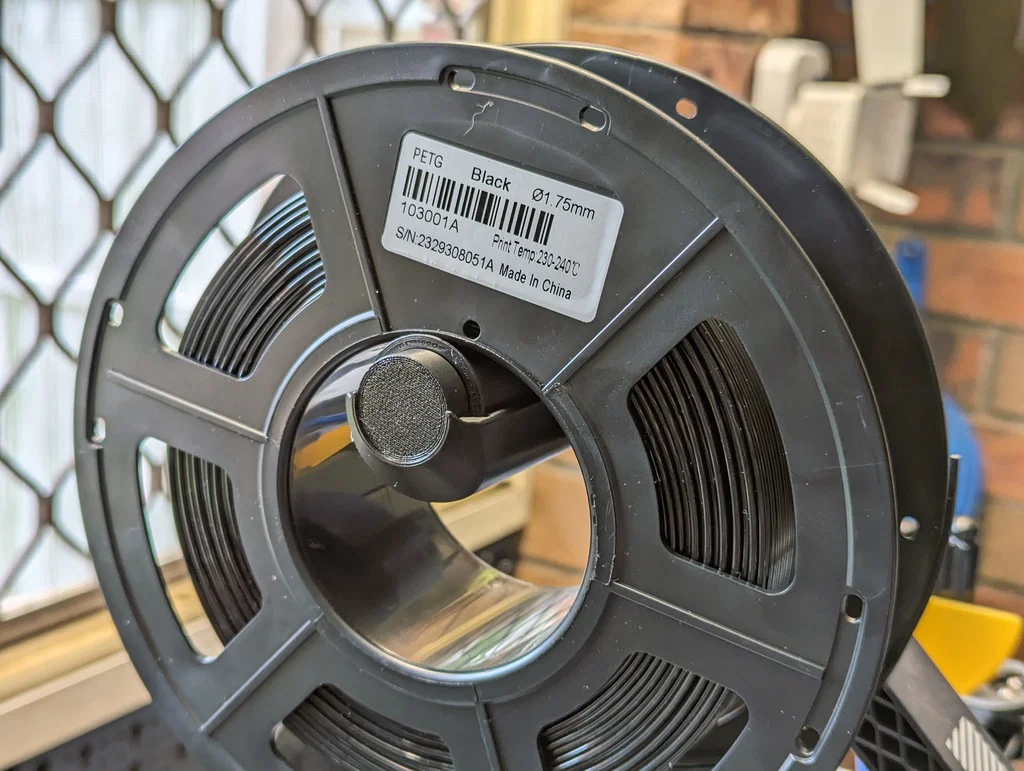

Bản ngắn chứa được cuộn tối đa 64mm bề ngang.

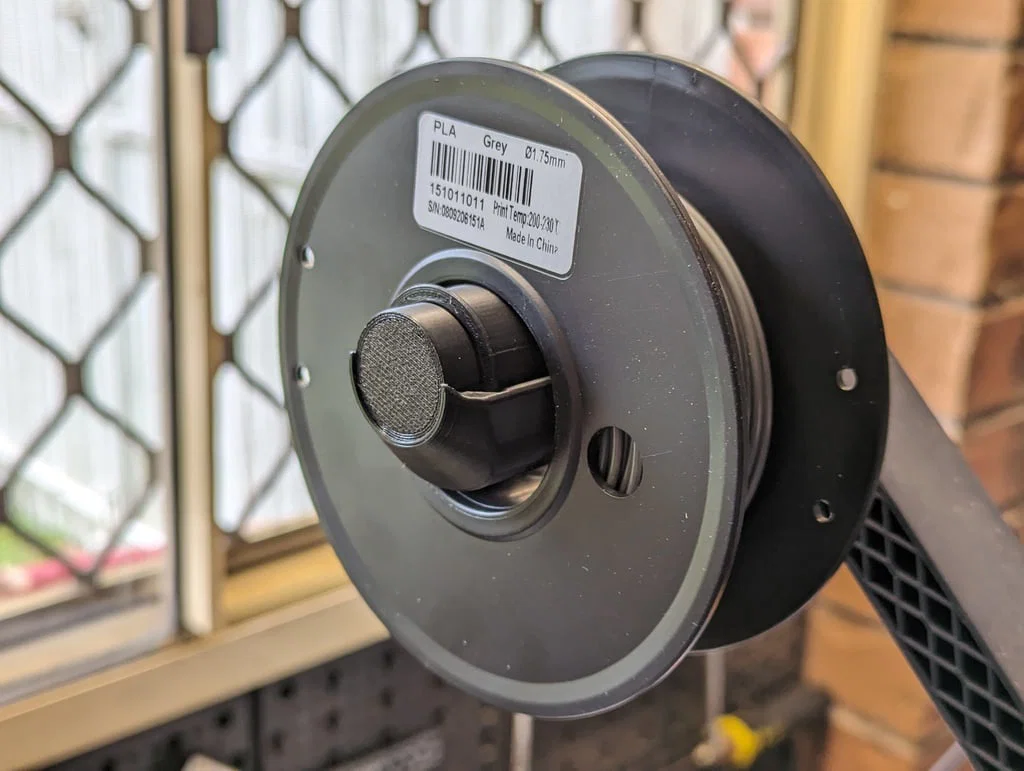

Bản dài chứa được cuộn tối đa 76mm bề ngang.

Bạn sẽ cần 2 vòng bi 608 (đường kính ngoài -- 22mm, đường kính trong -- 8mm, bề dày -- 7mm).

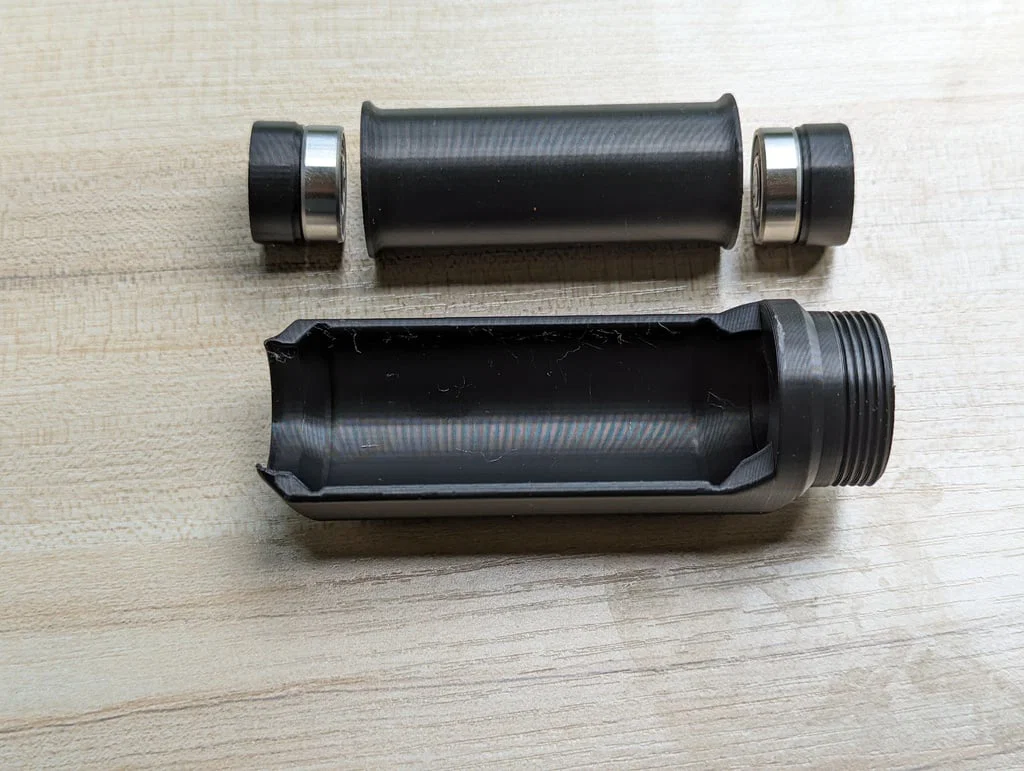

Hãy calibrate máy in (kích thước phải chuẩn vì chi tiết in ra cần khớp với ball bearings) rồi in 2 adaptor, 1 spool và 1 bracket.

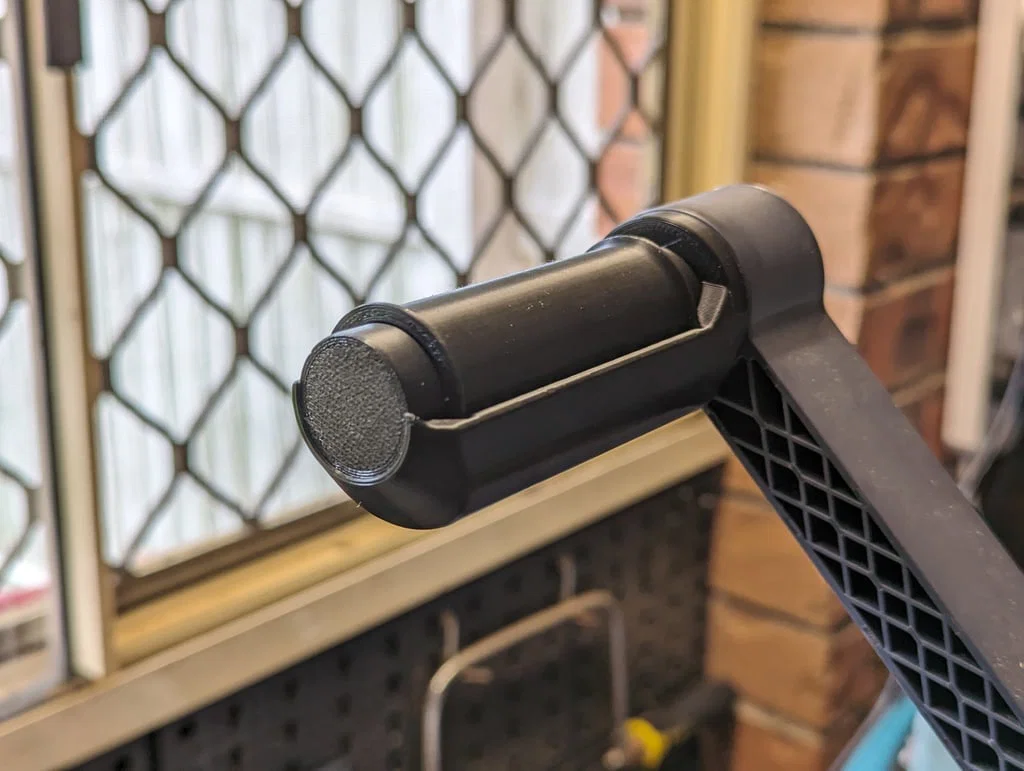

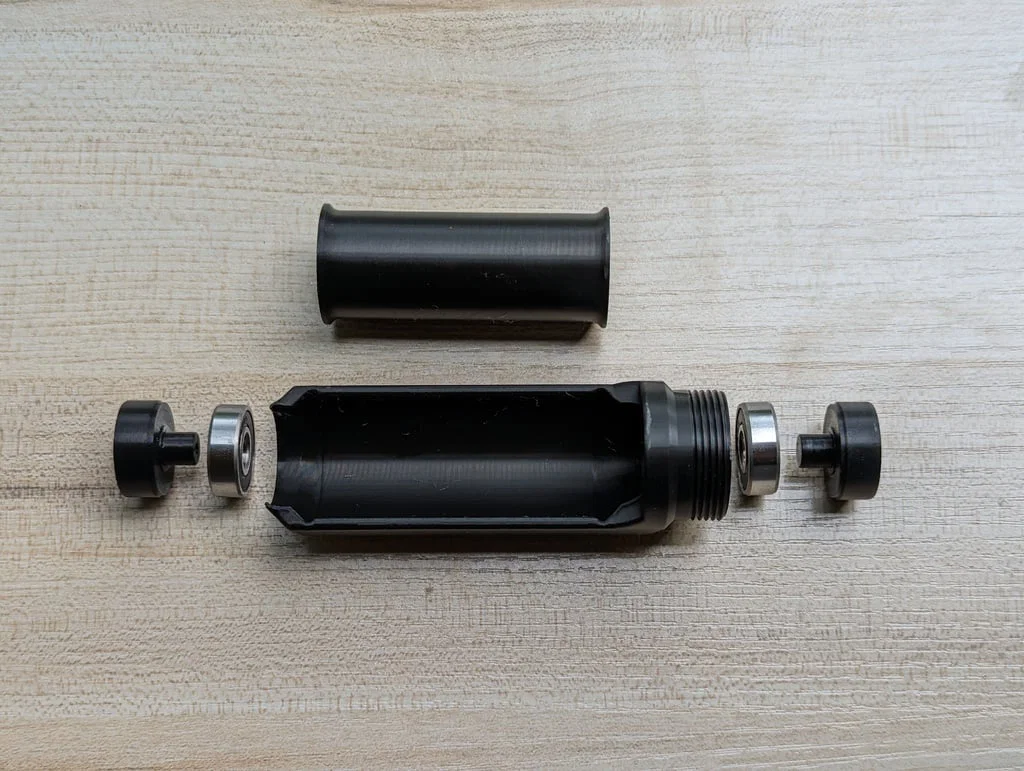

Gắn adaptor vào bearings, nhét bearings vào spool, rồi lắp spool (đã có bearings) vào bracket (bạn cần đưa vào từ phía có ren trước).

Cách lắp: https://www.youtube.com/watch?v=C0DX5azY1AM

21 Feb 2024: Thêm spacer cho 90CW, 90CCW và 180. Bạn sẽ cần cái 180 nếu muốn gắn spool holder ở bên phải.

P.S. Mình có mượn một vài ý tưởng từ thiết kế của grizzie17

Ghi chú:

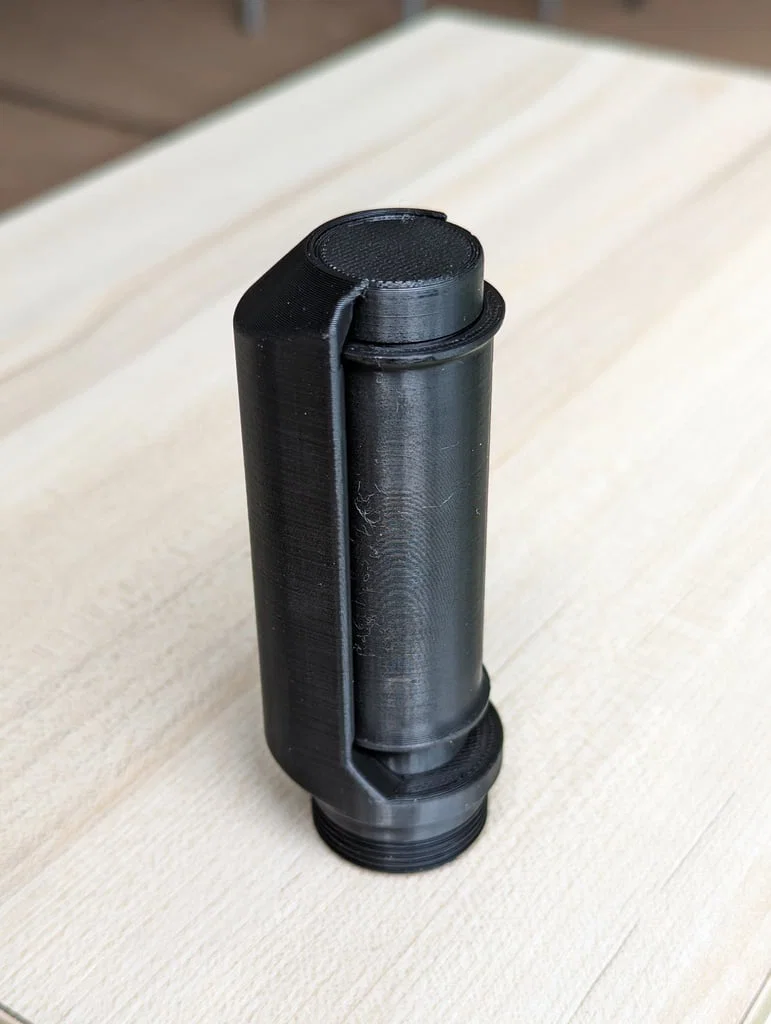

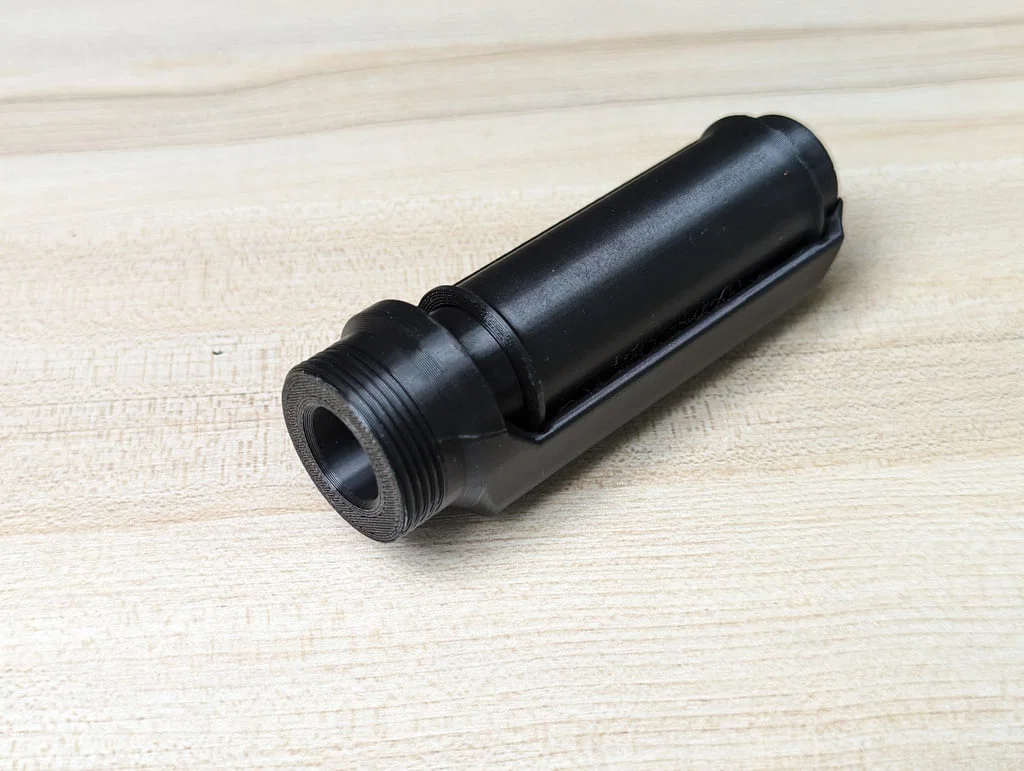

In spool và bracket theo phương thẳng đứng (đúng như trong file), không cần supports.
Spool có thể in thêm brim để bám bàn tốt hơn.

Bạn có thể in adaptor trước và kiểm tra xem bearing có vừa khít không.

Mình in bản ngắn trên Neptune 4 (nozzle 0.4mm) bằng Sunlu PLA+ với layer height 0.2, gyroid infill 20%, 3 walls, tốc độ ~100mm/s, không supports/brim.
