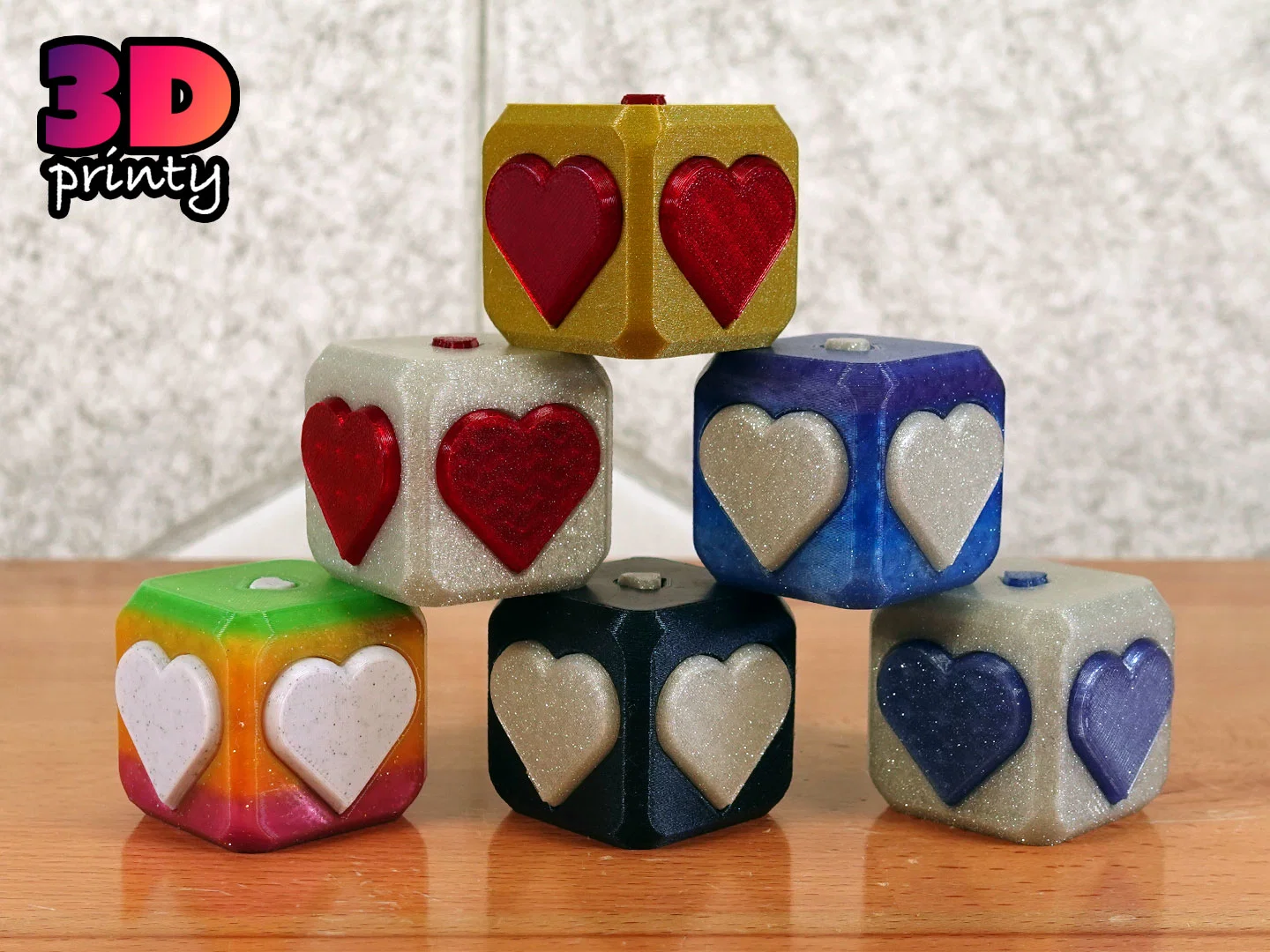

Hộp Puzzle Trái Tim “Heart Thump” Ngày Valentine (Dễ)

Hộp đốp theo chủ đề Ngày Lễ Tình Nhân, hợp để làm quà: hãy tìm trái tim ẩn.

youtu.be/SuOGrPg5MMU

In

• Tất cả chi tiết đều có thể in mà không cần supports.
• Một số máy in có thể cần brims để tăng bám dính lên mặt bàn in.
• In 2 bản của chi tiết side — mỗi bản sẽ lắp vừa vào một bên của hộp.
• Nếu bạn định lắp ráp mà không dùng bất kỳ hardware nào, cân nhắc thêm một lớp fuzzy skin rất nhẹ để các chi tiết khít hơn.

Hardware

Hộp puzzle này không cần hardware vẫn hoạt động, nhưng các phần bổ sung dưới đây được khuyến nghị để giúp dẫn hướng khi mở và cho cảm giác giải đố “đã” hơn. Bạn cũng có thể chỉ dùng một phần trong số hardware được đề xuất.

• Nam châm trụ 6x3mm (số lượng: 8)
  Các nam châm này tạo cảm giác nút bấm đàn hồi cho lõi puzzle và giữ chặt các trái tim hai bên.
• Nam châm trụ 3x3mm (số lượng: 2)
  Các nam châm này giữ chiếc key đúng vị trí và tạo cảm giác “lò xo” khi rút ra.
• Bu lông M3 đầu trụ (cap head) dài 6–12mm (số lượng: 1)
  Bu lông này dùng để “nhốt” vĩnh viễn lõi puzzle bên trong vỏ. Nhờ vậy việc reset puzzle sẽ dễ hơn.

Lắp ráp

Lắp thử và lắp không dùng hardware

Làm theo các bước sau để lắp thử tất cả chi tiết. Các phần này NÊN trượt vào nhau dễ dàng, nhưng có thể cần chà nhám nếu chi tiết in chưa chuẩn hoặc bề mặt không đồng đều.

• Trượt lõi puzzle (puzzle core) vào vỏ (case) sao cho lỗ hình trái tim nhỏ ở phía trên vỏ thẳng hàng với lỗ trái tim cùng cỡ chạy xuyên qua phần hông của lõi.
• Ấn hai trái tim bên (side hearts) vào vỏ sao cho lõi móc (latch) vào rãnh (track) có sẵn trên mỗi chi tiết bên. Trái tim bên phải trượt vào trước, nên nếu cả hai bên không “bắt” được, hãy đổi thứ tự lắp.
• Khóa lõi lại bằng cách trượt chiếc key theo phương thẳng đứng xuyên qua vỏ và lõi. Key phải nằm phẳng (flush) với mặt trên của vỏ.

Nếu mọi thứ vừa khít, bạn có thể tiếp tục sang phần lắp hardware — hoặc dừng ở đây nếu muốn dùng puzzle mà không cần hardware khuyến nghị.

Lắp hardware

1. Sau khi lắp thử theo hướng dẫn bên trên, tháo rời puzzle ra.
2. Luồn một bu lông M3 đầu trụ vào lỗ nhỏ nhất trên lõi puzzle và siết đến khi phần đầu bu lông nằm hoàn toàn trong lỗ âm (recessed hole).
3. Dán 1 nam châm 6x3mm vào mỗi trái tim bên. Để lắp lại dễ hơn, dùng cùng một chiều nam châm cho cả hai trái tim để không cần phân biệt trái nào trái nào.
4. Dán 1 nam châm 6x3mm vào mỗi bên của lõi sao cho chiều nam châm sẽ hút trái tim bên về phía lõi khi đã gài.
5. Dán 2 nam châm 6x3mm vào các lỗ gần đáy lõi. Vì các lỗ này sát nhau, có thể dễ nhất là đặt hai nam châm ngược chiều để chúng hút nhau khi nằm đúng vị trí trong lỗ.
6. Ghi nhớ chiều nam châm ở bước trước, rồi dán 2 nam châm 6x3mm vào vỏ sao cho chúng kéo lõi trượt về vị trí trung tính. Bước này dễ bị nhầm, nên kiểm tra kỹ trước khi dán.
7. Dán 1 nam châm 3x3mm vào key. Đảm bảo đẩy nam châm vào hết trong lỗ để tránh kẹt về sau.
8. Dùng tua vít dẹt hoặc dụng cụ kim loại dẹt dài khác để dán 1 nam châm 3x3mm vào lỗ nam châm âm được giấu bên trong trục hình trái tim dài chạy xuyên giữa lõi puzzle. Vị trí này rất dễ bị bỏ sót, nên rọi đèn để tìm trước khi đưa nam châm vào. Tùy theo chiều nam châm, key có thể được set để bật văng ra cho người giải hoặc tự “hít” về vị trí trung tính. Cả hai cách đều ổn, nhưng kiểu sau sẽ làm việc rút key hơi khó hơn một chút.
9. Khi keo đã khô hoàn toàn, đặt món “phần thưởng” vào lõi rồi đưa lõi vào vỏ.
10. Trượt lõi puzzle sao cho thấy được bu lông M3 (đã lắp ở bước 2) qua lỗ key hình trái tim ở phía trên. Nới bu lông ra vài vòng để nó không còn nằm hoàn toàn trong lỗ âm nữa. Kiểm tra để chắc chắn lõi vẫn trượt qua lại được, nhưng sẽ tự dừng trước khi trượt ra khỏi vỏ theo cả hai hướng.
11. Tiếp tục lắp puzzle theo các bước lắp thử ở trên.

Tôi có thể bán bản in của mẫu này không?

Có! Dự án này được chia sẻ theo giấy phép Creative Commons - Attribution.

Giấy phép này cho phép bán bản sao, nhưng bạn phải ghi nguồn đúng theo yêu cầu nêu trong giấy phép.

Lưu ý: các dự án khác được liên kết ở đây (remix hoặc dự án liên quan) có thể dùng giấy phép khác. Vui lòng tôn trọng các giấy phép đó.

Giấy phép này chỉ áp dụng cho các file model (STL, 3MF, STEP, F3D) có trong dự án này. Không áp dụng cho ảnh, video, logo của tôi, hoặc các hình ảnh bổ trợ khác được đính kèm hay hiển thị cùng dự án.

Text ghi nguồn khuyến nghị

"Heart Thump Puzzle Box" (https://3dprinty.xyz/project/103) được thiết kế bởi 3D Printy (https://3dprinty.xyz) và chia sẻ theo giấy phép Creative Commons Attribution (CC BY 4.0) (https://creativecommons.org/licenses/by/4.0/).
