Printy Panels - Magnetic Connectors
Bộ connector gắn nam châm cho Printy Panels, hỗ trợ nhiều tùy chọn (Small, Wide, Interior Corner, Latch) và bản Tall cao hơn 3mm. Thiết kế dùng nam châm 6x3mm, in không cần supports.
Mô tả
Thêm nam châm cho Printy Panels.

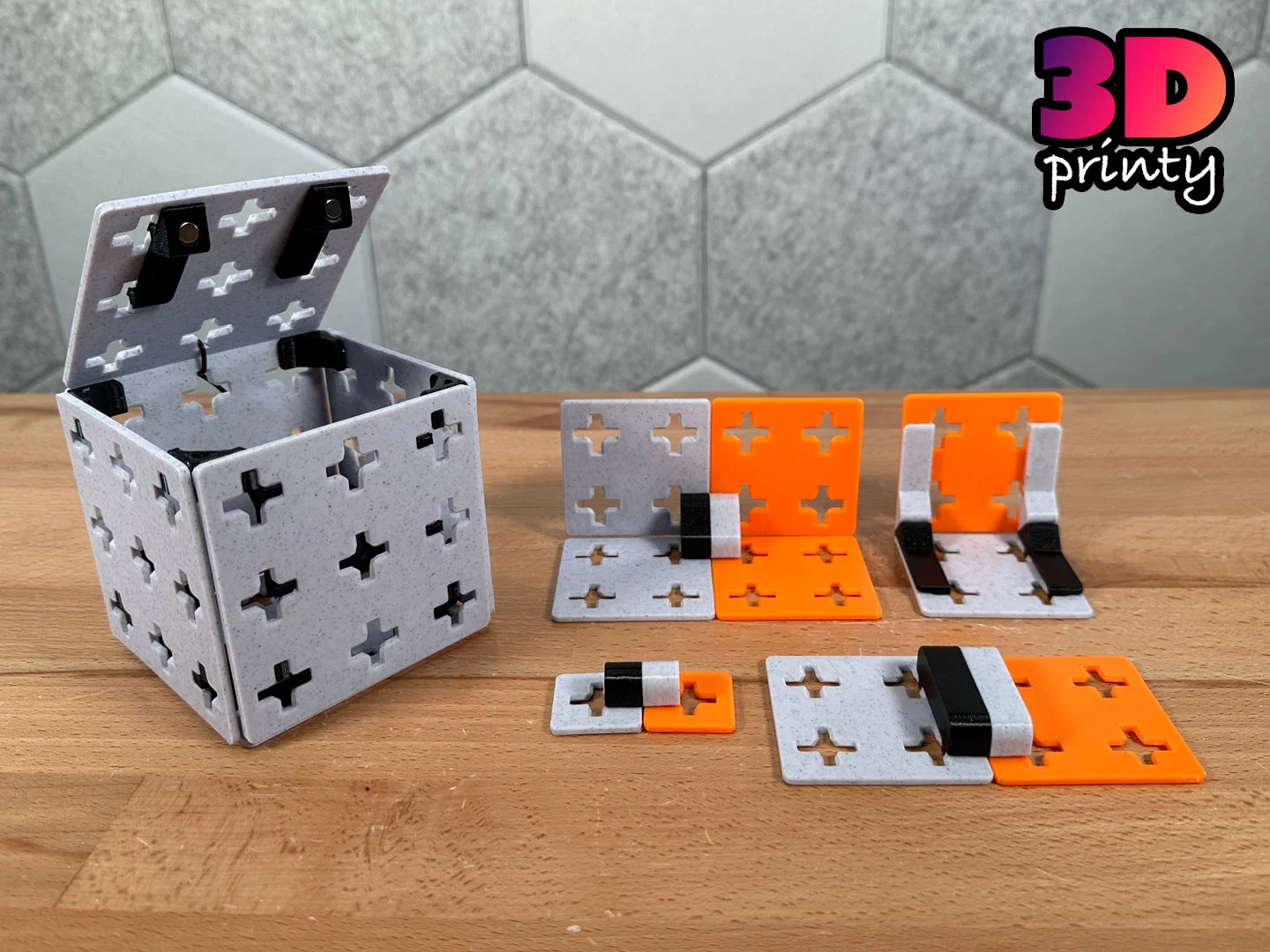

Tùy chọn
- Small - Dùng 1 nam châm
- Wide - Dùng 3 nam châm
- Interior Corner - Dùng 2 nam châm
- Latch - Dùng 1 nam châm để nối các panel ở góc 45 độ
Các biến thể Tall cao hơn kích thước mặc định 3mm. Dùng loại này khi canh vị trí các connector bắc qua khe hở 3mm có sẵn trong Printy Panels khi nối theo phương ngang.
Phần cứng
Thiết kế cho nam châm 6x3mm.
In 3D
- Tất cả chi tiết đều có thể in không cần supports.
- Nếu bị cong vênh thì thêm brim.
- Dùng layer height lớn 0.3mm để in nhanh hơn mà vẫn chắc.
- Nên dùng PETG, ABS, hoặc các dòng PLA công thức “strong”. KHÔNG khuyến nghị PLA silk, woodfill, và matte.
- Gợi ý: in connector nhiều màu khác nhau để dễ nhận biết chiều (orientation) của nam châm.
Connector bị lỏng?
Nếu mối nối của bạn bị lỏng quá, thử một trong các cách sau:
- Thêm fuzzy skin nhẹ (variance 0.1mm) cho connector. Cách này sẽ làm connector dày hơn một chút mà không thay đổi kích thước tổng thể.
- Tăng extrusion multiplier để thành (walls) của connector dày hơn nhẹ.
- Tăng nhẹ nhiệt độ in — thường sẽ cho hiệu quả tương tự như tăng extrusion multiplier.
Tôi có thể bán bản in của mẫu này không?
Được! Dự án này được chia sẻ theo giấy phép Creative Commons - Attribution.
Giấy phép này cho phép bán bản sao, nhưng bạn phải ghi công (attribution) đúng theo mô tả trong giấy phép.
Lưu ý: các dự án khác được link ở đây (remix hoặc dự án liên quan) có thể dùng giấy phép khác. Vui lòng tôn trọng các giấy phép đó.
Giấy phép này chỉ áp dụng cho các file model (STL, 3MF, STEP, F3D) nằm trong dự án này. Không áp dụng cho ảnh, video, logo của tôi, hoặc các đồ họa bổ trợ khác được đính kèm hay hiển thị cùng dự án.
Nội dung ghi công (Attribution) khuyến nghị
"Printy Panels - Magnetic Connectors" (https://3dprinty.xyz/project/117) được thiết kế bởi 3D Printy (https://3dprinty.xyz) và chia sẻ theo giấy phép Creative Commons Attribution (CC BY 4.0) (https://creativecommons.org/licenses/by/4.0/).
