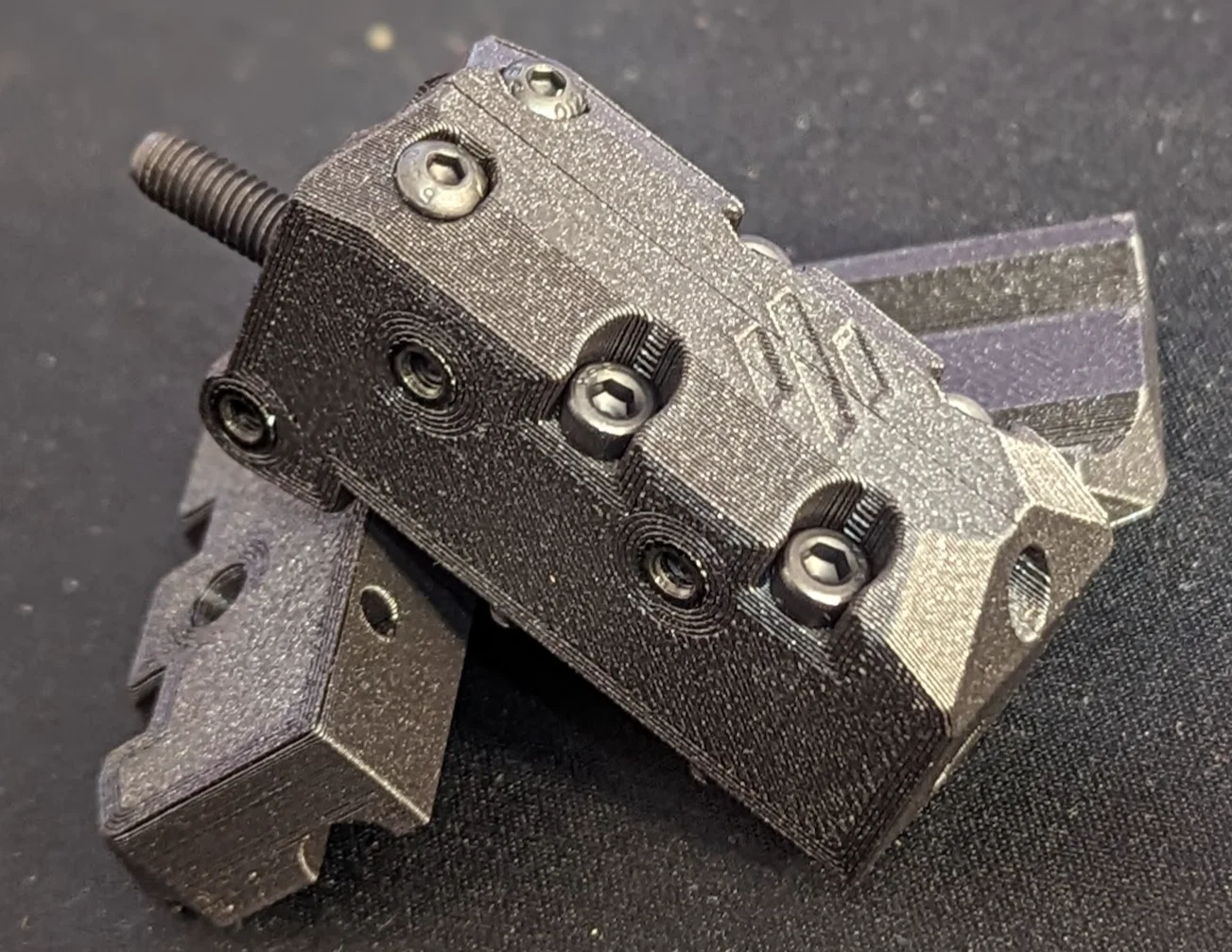

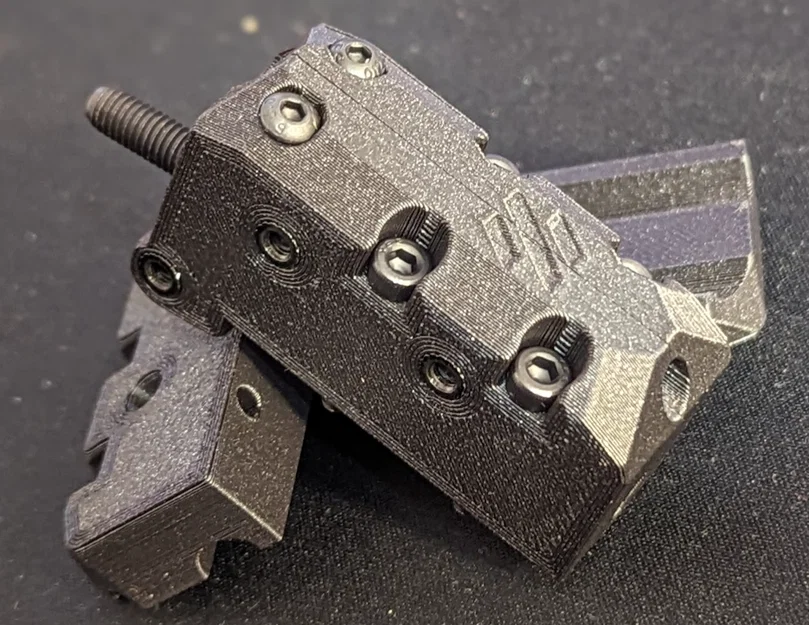

Ngàm kẹp GE5C zero offset cho Voron 2.4

Khớp Z joint dùng spherical bearing cho Voron 2.4

Cập nhật 11-11-2023: Có chỉnh nhẹ mẫu theo góp ý.

Github để lấy model mới nhất

Vì sao?

• Khác với mod GE5C của Hartk, bản này không bị offset khi gắn vào A/B drives hoặc front idlers, nên thay trực tiếp cho đồ stock. (Bản của Hartk vẫn gắn được nhưng không thật sự chuẩn).
• Không có chuyện bearing bị trượt/đi lung tung; nó được kẹp cứng tại chỗ, và vẫn có khả năng chỉnh để bù trường hợp nhựa bị creep theo thời gian.
• Nhìn ngầu :)

BOM:

4X GE5C/EGLM-05
4X M5x10 1mm Shim
4x M5x25 SHCS
4x M3x12
16x M3x20 SHCS
12x M3x16 SHCS
12x M3x5x4mm Heat inserts
8x M3x6 BHCS (có thể dùng SHCS nhưng sẽ lòi ra hơi nhiều)
8x M3 Hex nut
(Tùy chọn) 4x spacer nhôm ID 5mm OD 8mm cao 4mm thay cho bản in. Mình mua ở đây https://www.aliexpress.com/item/1005003018758421.html

Kit có bán tại: https://central3dprinting.com/products/zero-offset-ge5c-for-2-4

Hướng dẫn

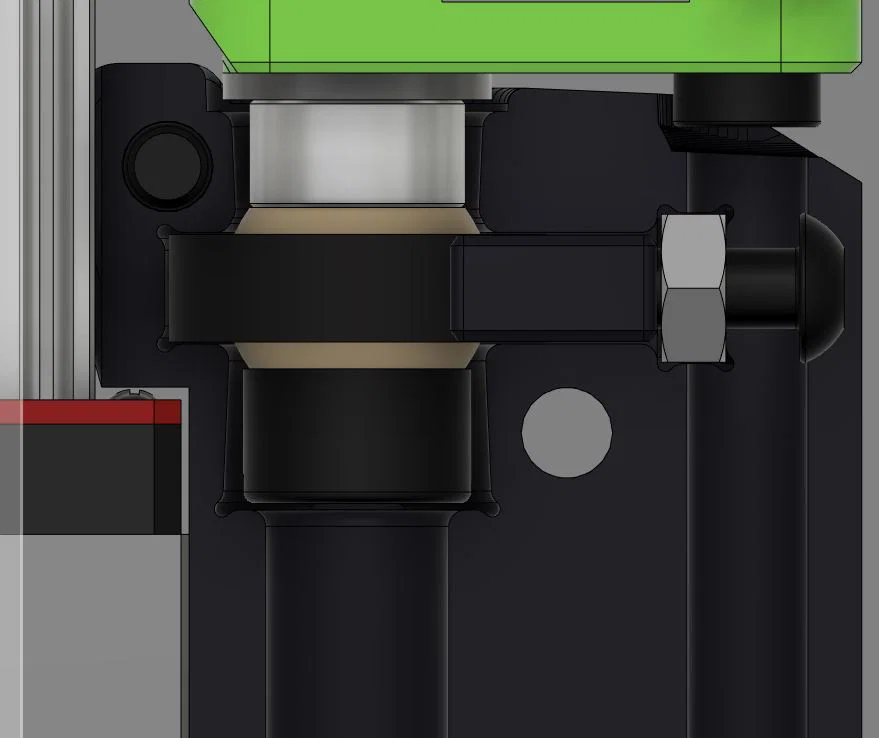

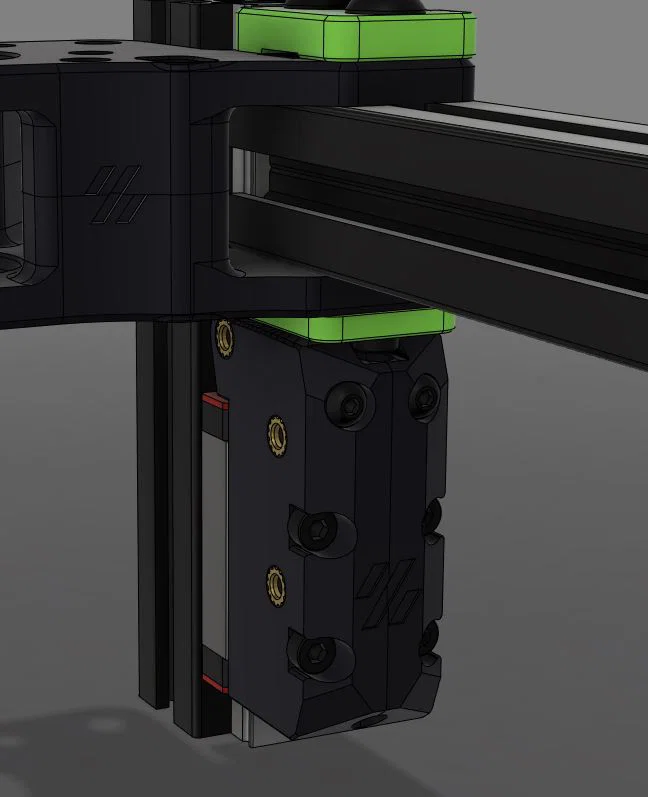

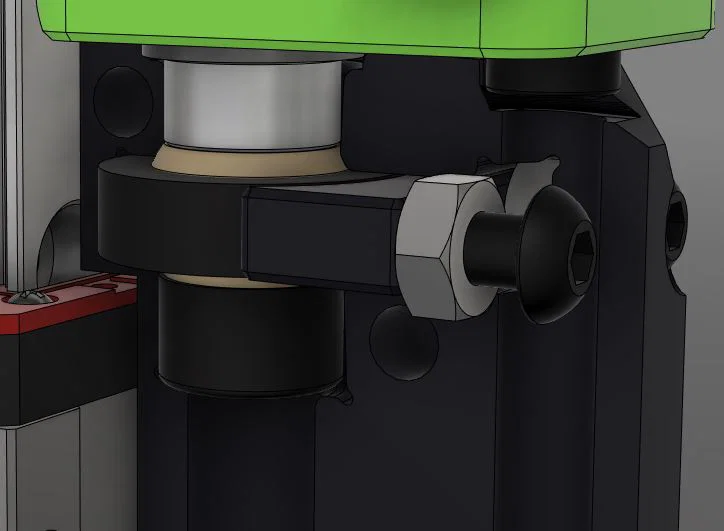

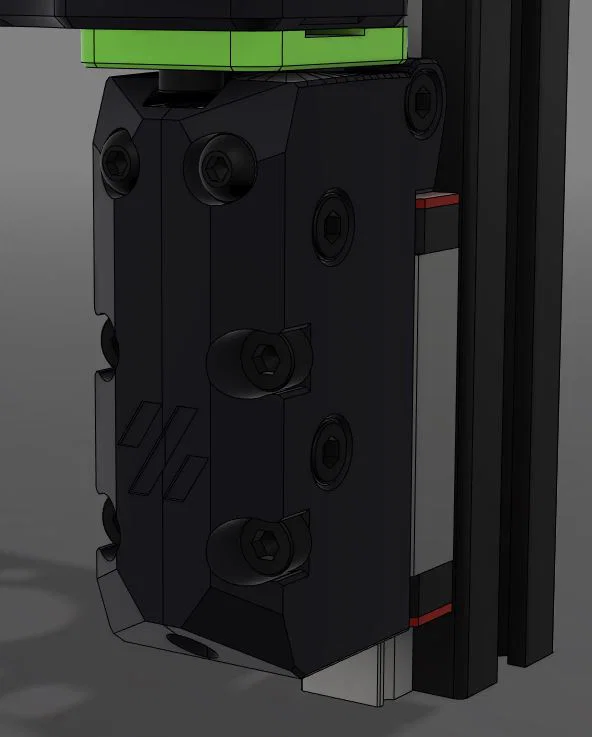

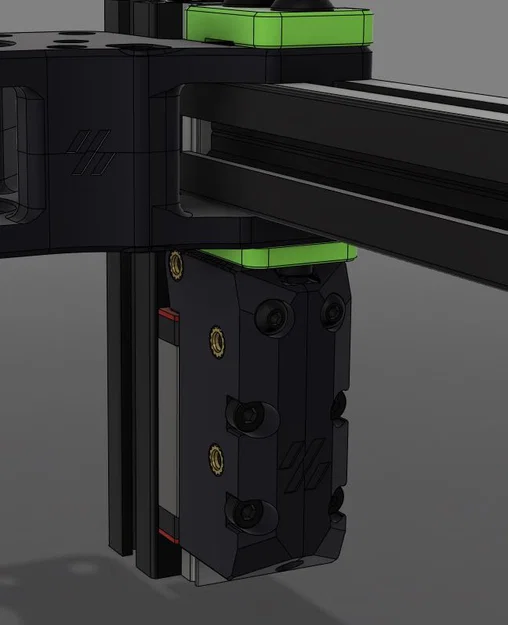

Tạm thời cứ xem theo hình. Ngoài ra, siết các ốc kẹp GE5C tới khi mọi thứ chắc tay; đừng siết tới mức ốc chạm đáy.
Nếu bạn dùng EGLM-05, bạn sẽ cảm nhận được khi siết quá tay vì nó bắt đầu bị kẹt (bind).

Có câu hỏi hay góp ý thì nhắn mình trên discord @Torxfighter

Cảm ơn NyxCode, jovdvyver, NotSoCreative và ReXT3D vì đã test sớm và góp ý!
