Đầu nối điện nam châm (Magnetic electrical connector)
Đầu nối điện dùng nam châm để kết nối/nhả nhanh, ban đầu để nối áo sưởi với xe máy làm cơ chế ngắt khẩn cấp. Hỗ trợ dây coaxial hoặc dây 2 lõi, dùng nam châm neodymium 5×1mm và dây tối đa 1.5mm².
Mô tả
Mẫu này được chuẩn bị cho dây coaxial, nhưng dây điện 2 lõi loại thường cũng có thể lắp vừa.

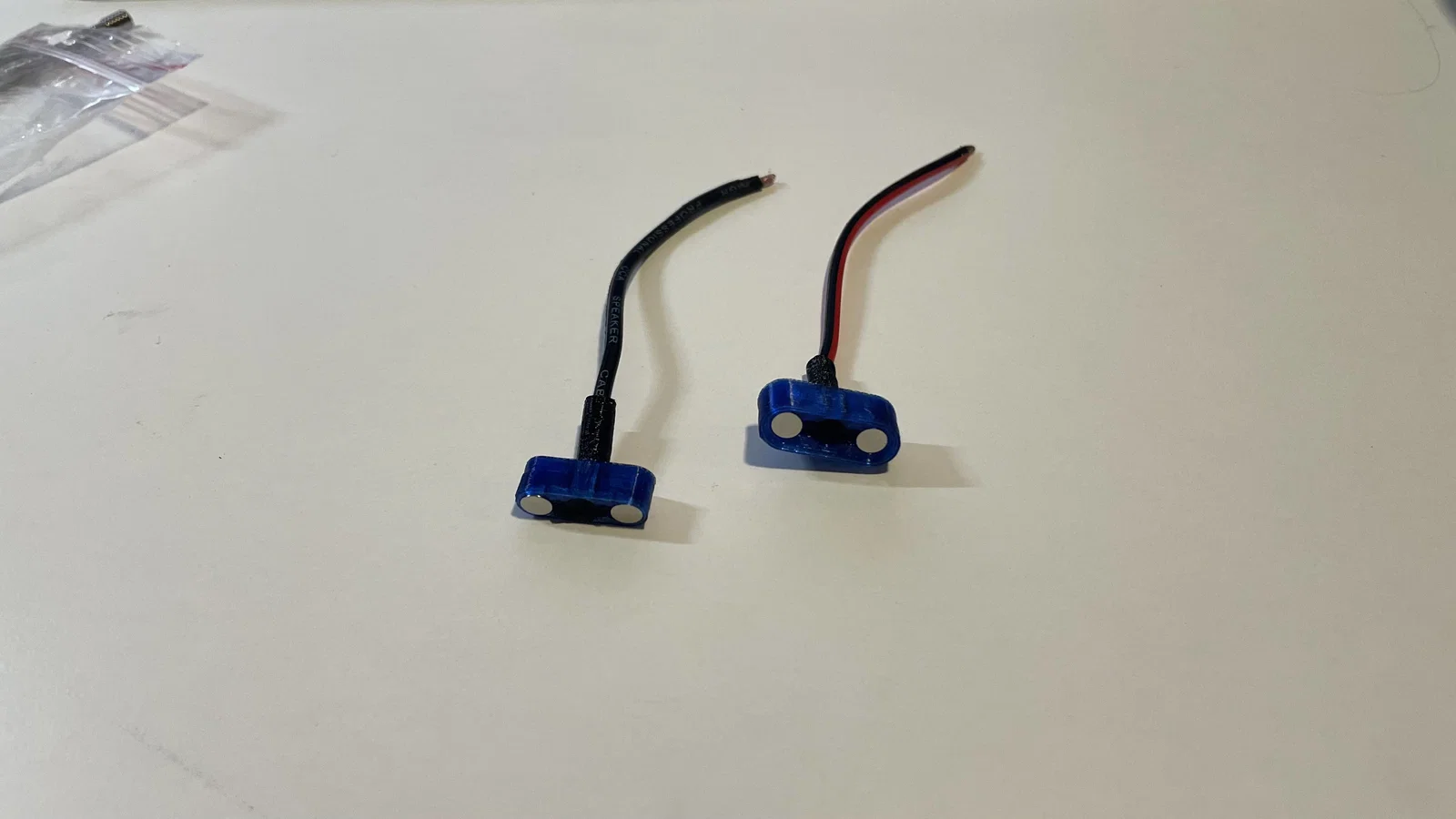

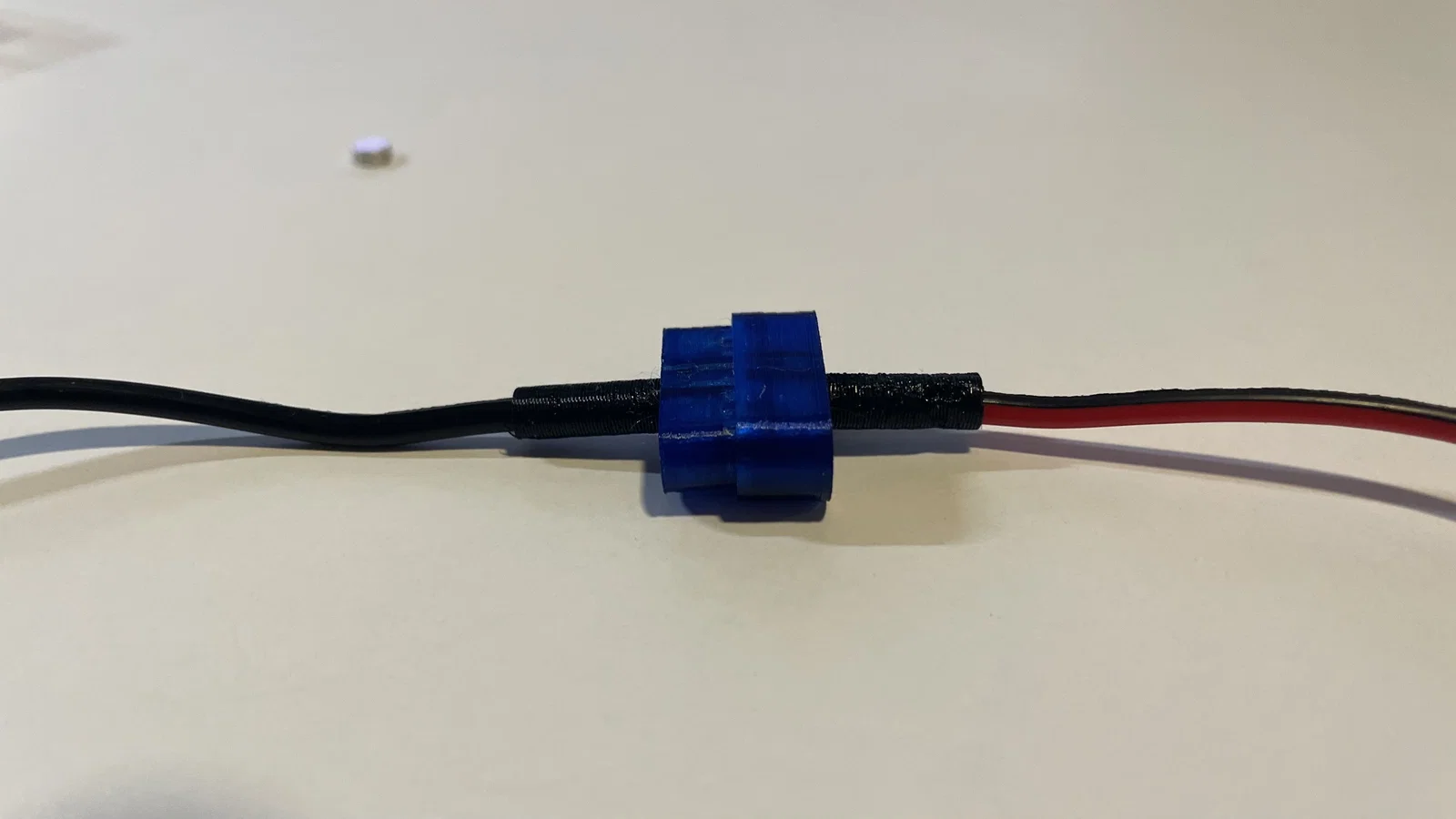

Các connector trong hình được in bằng PETG, có gia cường TPU95, nhưng không gia cường vẫn dùng ổn. Phần gia cường chỉ để dây không bị gãy/đứt dễ quá.
Mình gợi ý gắn nam châm theo cực đảo chiều: tức ở connector đực (male) bên trái là N và bên phải là S, còn ở connector cái (female) thì ngược lại. Cách này giúp hai đầu tự căn vị trí và sẽ không bị chập mạch :) .
Dây có tiết diện tối đa 1.5mm2. Nam châm dùng là nam châm neodymium 5mm x 1mm; ngay cả sau khi hàn, lực hút vẫn đủ mạnh để giữ kết nối cần thiết.
