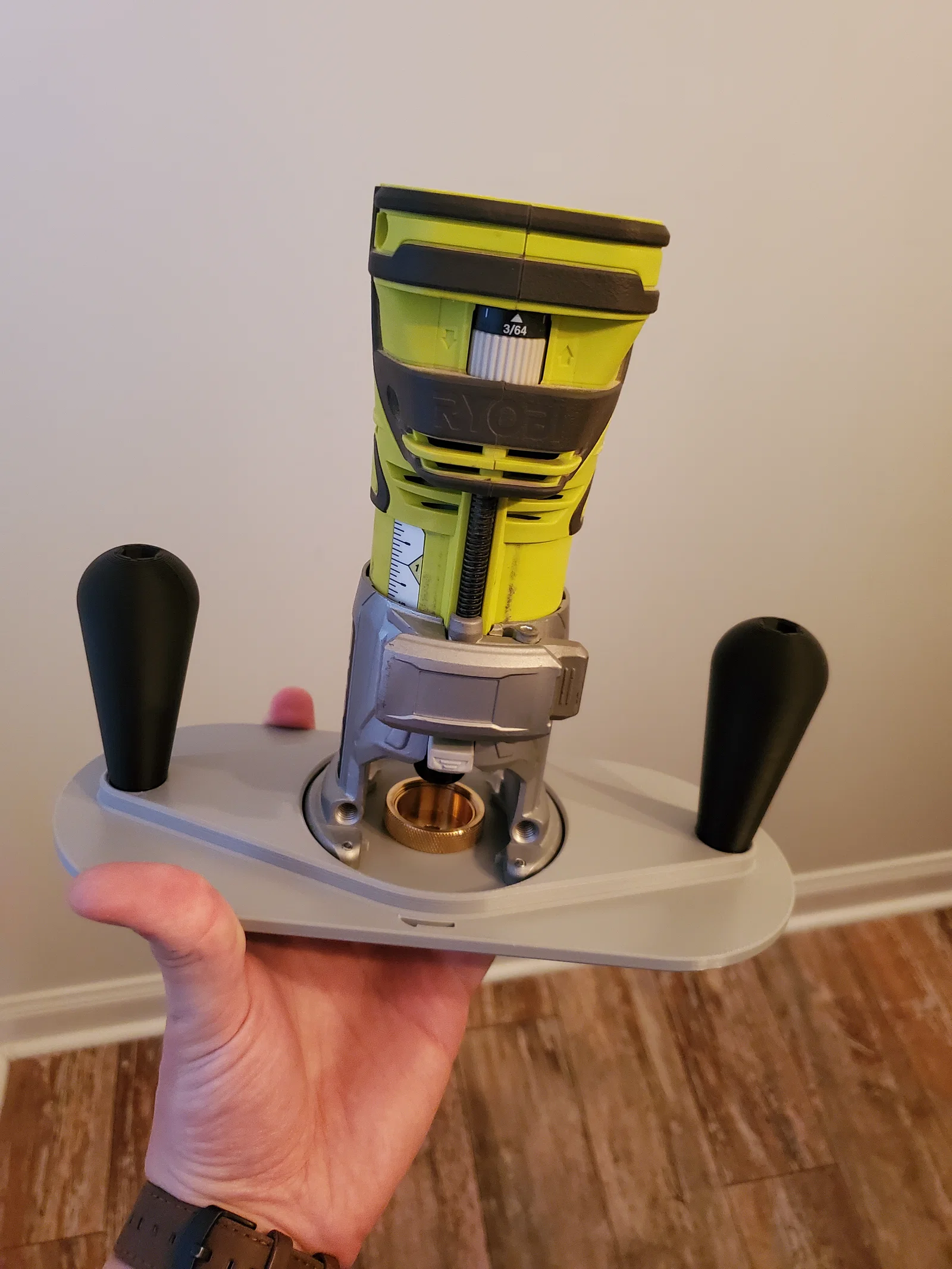

Đế lớn cho 18V Ryobi Trim Router (Large Base)

Mình thiết kế cái đế router này cho con ryobi trim router để cầm nắm chắc tay hơn, dễ kiểm soát khi làm mấy chi tiết nhỏ. Mình có 2 phiên bản base plate: một bản tiêu chuẩn, bản còn lại thiết kế để dùng với bộ template bushings của Harbor Freight này:

https://www.harborfreight.com/router-template-guide-set-9-piece-59369.html

Tuy nhiên, có thể nó cũng hợp với các loại template bushings khác. Bản base plate kiểu template bushing sẽ cần supports dưới lỗ giữa. Còn cả hai bản đều không cần supports dưới các lỗ bắt vít.

Phần cứng cần thêm để lắp ráp:

• (2) ê-cu 10-24
• (2) vít 10-24 đầu pan head dài tối thiểu 0.75"

Cách lắp: đặt ê-cu vào phía trên của tay cầm, rồi gắn tay cầm vào đúng các ngàm (socket) trên base plate. Từ mặt dưới, vặn vít vào để kẹp cố định tay cầm. Theo kinh nghiệm của mình, nên có thêm một cây tua-vít thứ hai để giữ ê-cu ở đáy hốc (pocket) trong lúc mồi ren cho vít. Xong thì tháo base plate zin ra và thay bằng bộ baseplate mới đã lắp sẵn.

-----------------------------------------------------------------------------------------------

Cập nhật 6/3/24:

Thêm baseplate thứ ba với lỗ mở lớn để nhìn rõ hơn, tiện cho việc cầm tay (free hand) khi làm các hoạ tiết/phần thiết kế phức tạp.
