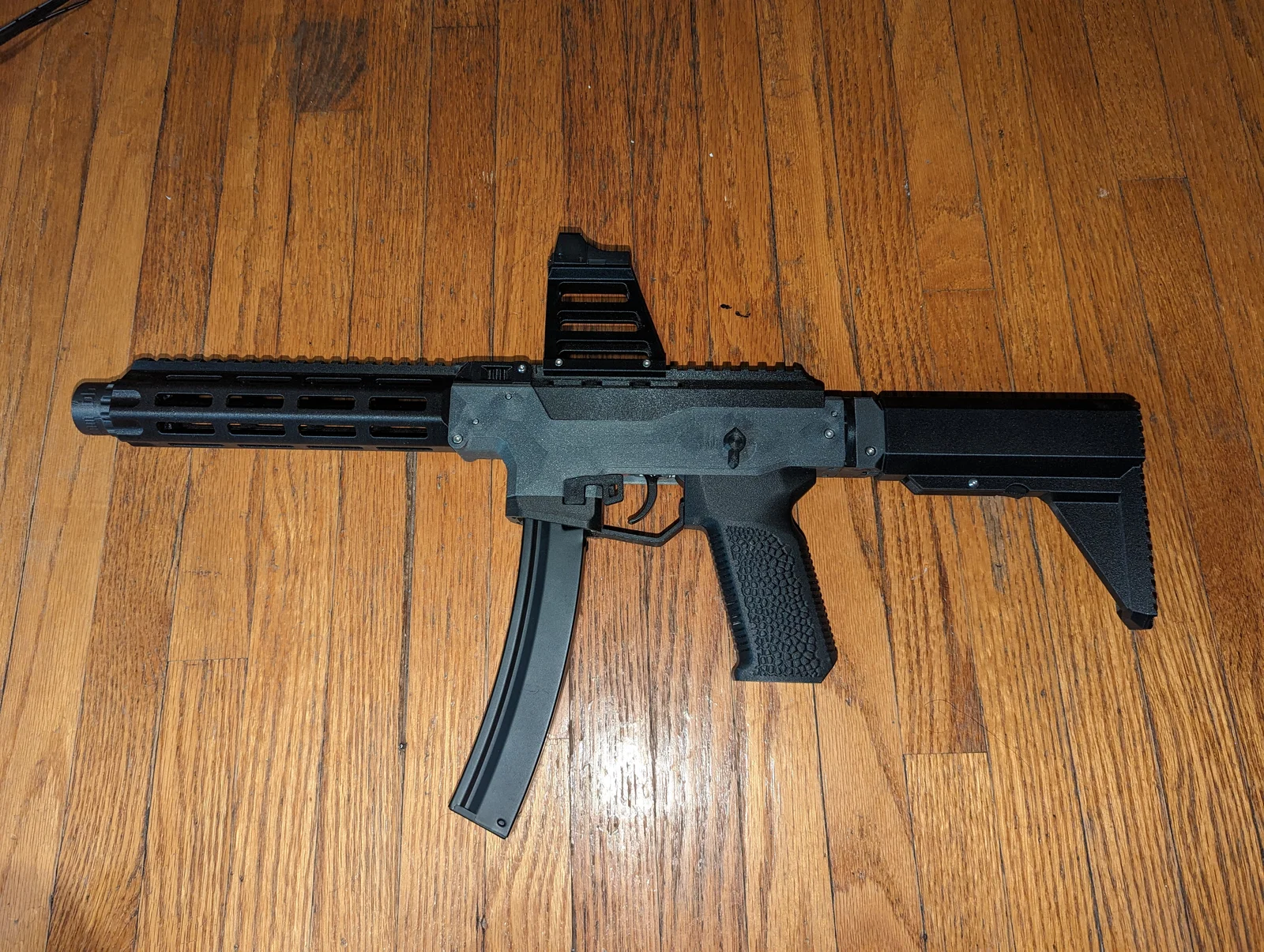

Handguard M-LOK modular 4 slot cho Mosquito Airsoft Kit Beta 2 (nòng 229mm)

Khuyến nghị in: layer height 0.2mm, line width 0.4mm (hoặc theo mặc định slicer của bạn cho nozzle 0.4mm). Có thể cần Brim.

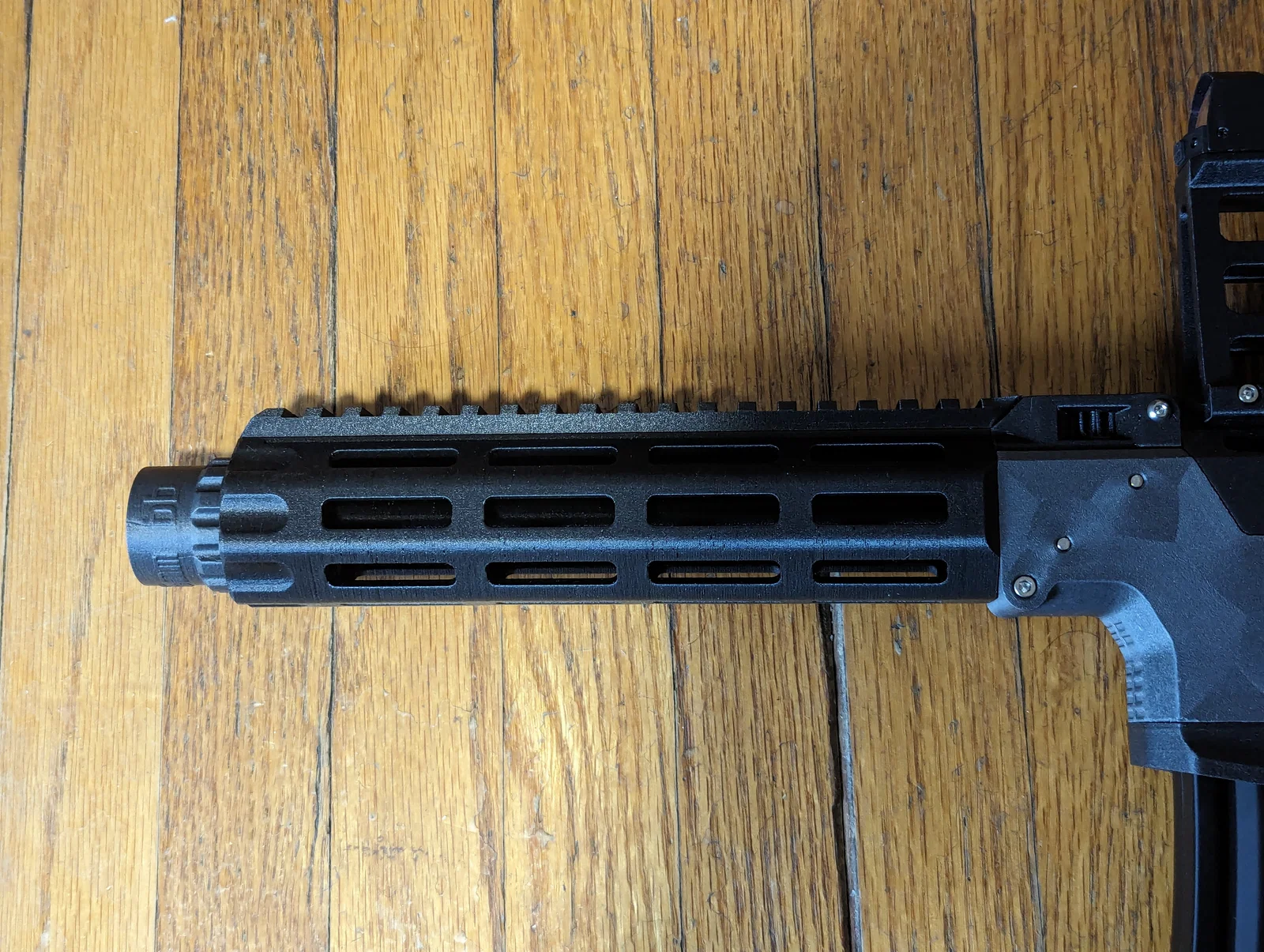

Đây là một mlok handguard dài hơn nữa, remix từ thiết kế của Miki để có thể che kín hoàn toàn nòng 229mm. Mình tách nó thành thiết kế 2 mảnh để giảm chiều cao in (build height) và tăng tính modularity. Giờ bạn có thể tự thiết kế handguard của mình và ghép với hệ hopup rất xịn của Miki. Độ bám bàn in (adhesion) cũng đã được cải thiện.

Có 2 phiên bản chính:

Bản 229mm cao 201mm, và hỗ trợ tracer đầy đủ với inner barrel 229mm.

Bản 218mm cao 190mm, phù hợp với nhiều máy in hơn. Bản này cần dùng muzzle đi kèm để bọc kín nòng 229mm; chiều dài nòng tối đa để dùng tracer là 218mm.

Mỗi phiên bản có 3 biến thể: standard, light, và extra light. Bản standard cho độ bền tối đa; bản light đủ cứng cho đa số tình huống; bản extralight đổi độ bền để lấy thêm chút giảm cân nặng cuối cùng. Rails và handguards cùng chiều dài đều tương thích chéo với nhau, bạn mix & match theo ý.

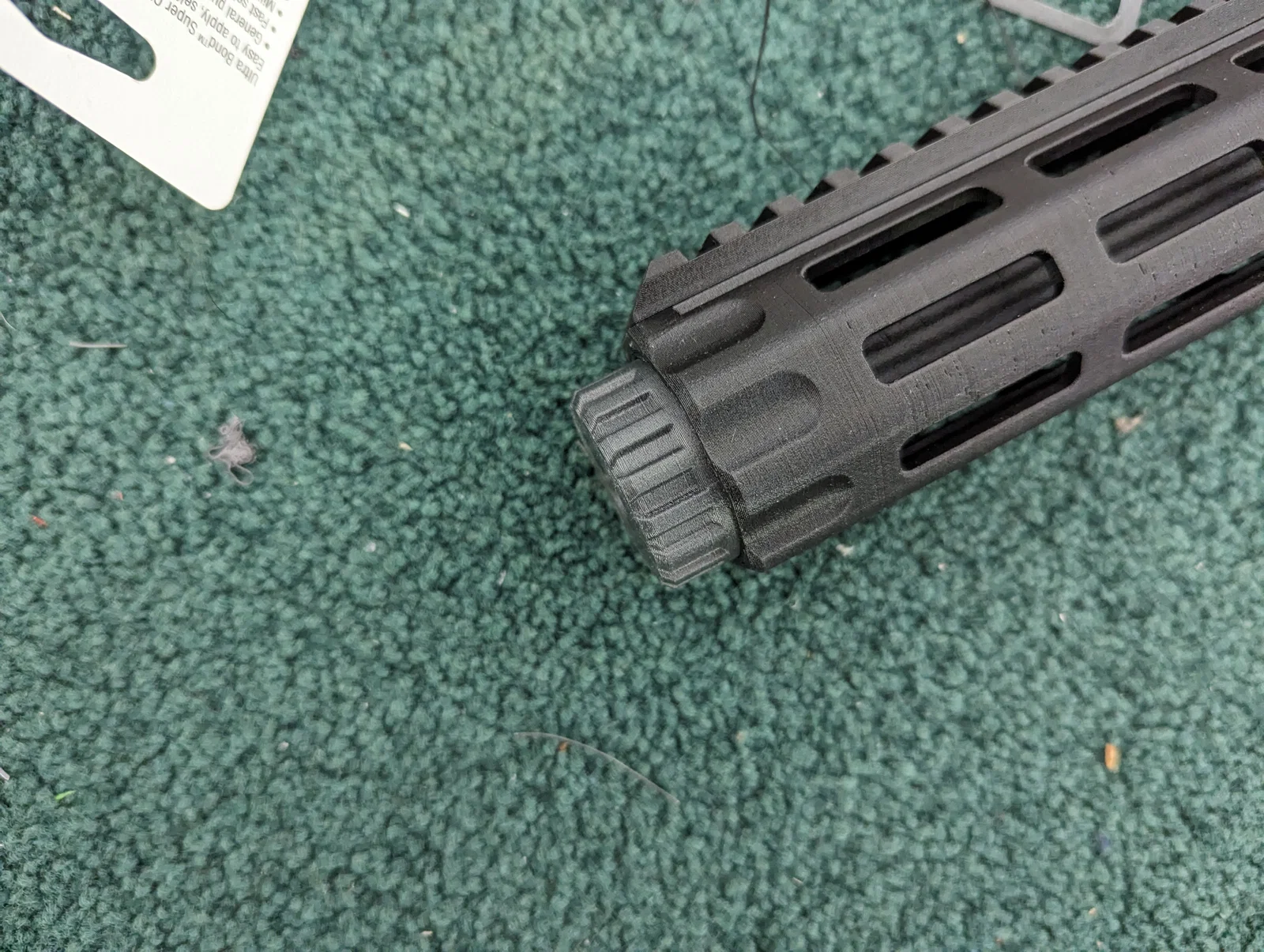

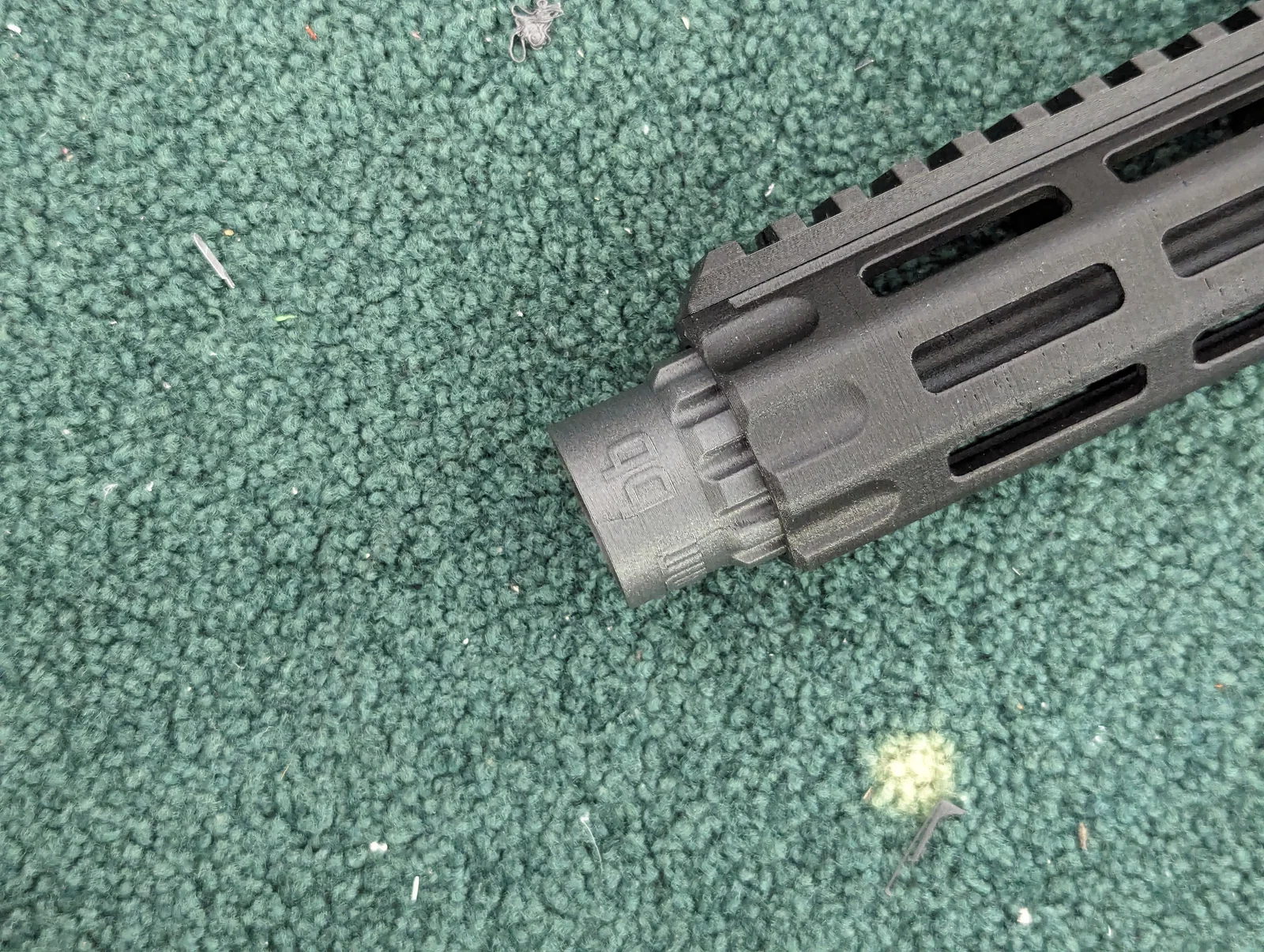

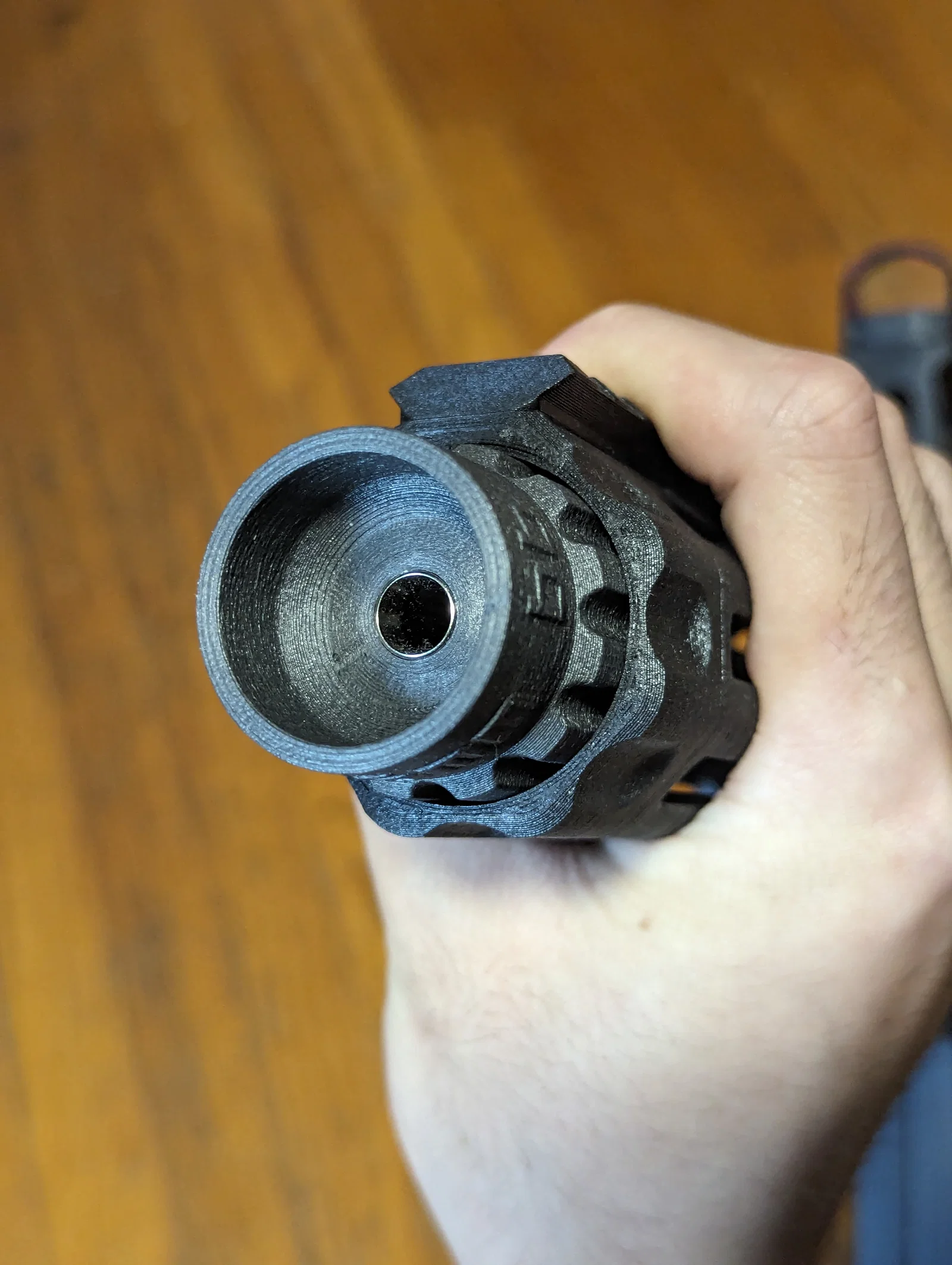

Muzzle A nằm ngang (flush) với inner barrel, muzzle B nhô ra thêm một chút và có thêm một vòng để che chắn inner barrel khỏi bụi bẩn và bùn.

Phần hardware cần có như sau:

• 5x vít M3x5-6 socket cap screw
• 4x vít M3x16 socket cap screw
• 9x ê-cu M3 hex nut
• 1x vít M3x8 counter sunk screw
• 1x bulông M5x10-12 hex head bolt
• 1x ê-cu M5 nyloc nut
• (tuỳ chọn) 1x vít M3x25 hoặc dài hơn
• (tuỳ chọn) nhíp (tweezers)

Có thể sẽ hơi khó khi lắp 8 trong số 9 con ê-cu M3 vào handguard. Cách mình làm như sau:

1. Đặt ê-cu vào đúng các hõm (indents)
2. Dùng con vít M3 dài, vặn nhẹ để “ăn ren” vào ê-cu. Thường chỉ cần trọng lực và hình học là đủ; nếu không thì dùng nhíp.
3. Kéo ê-cu vào đúng vị trí. Ma sát sẽ giữ chúng lại.

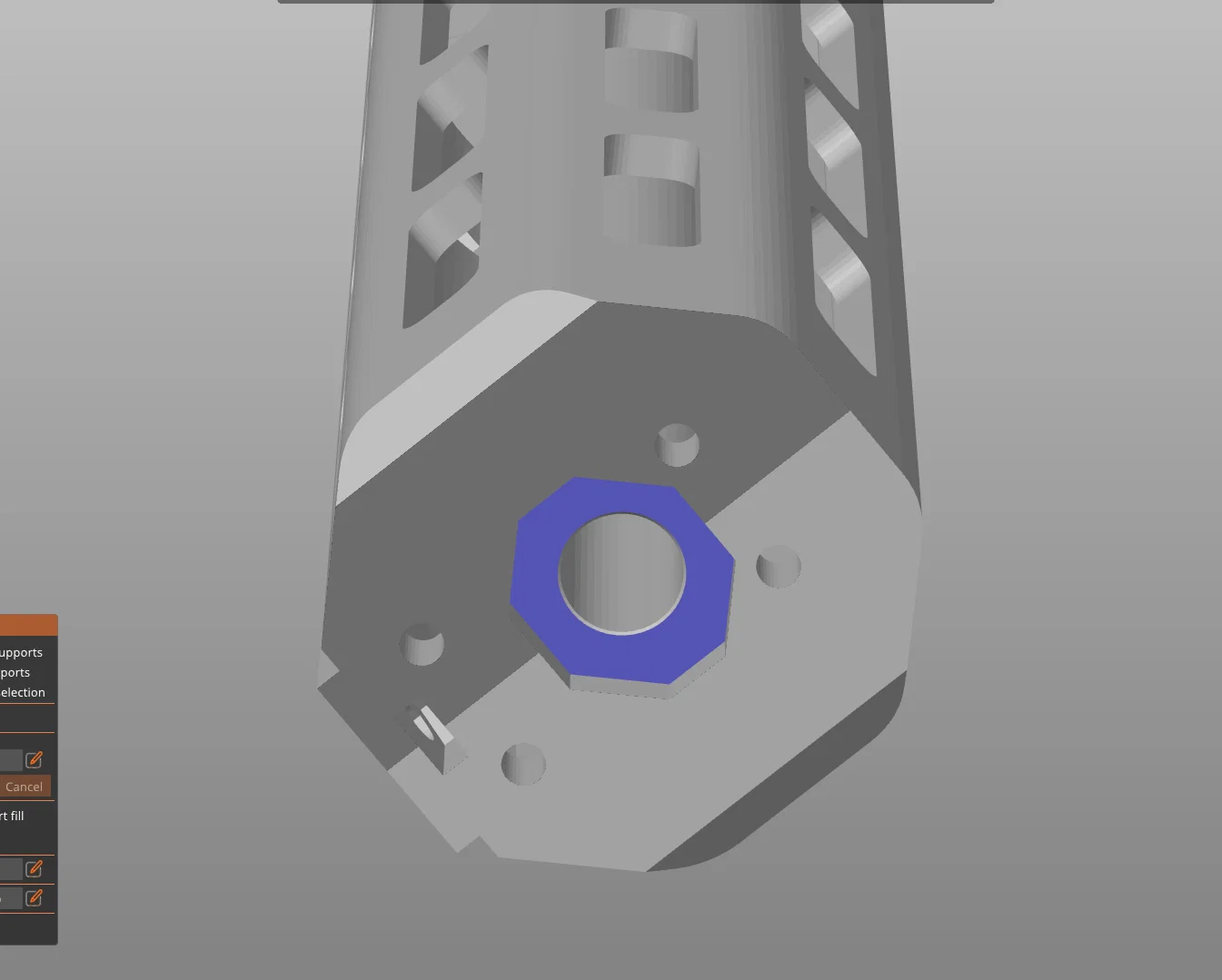

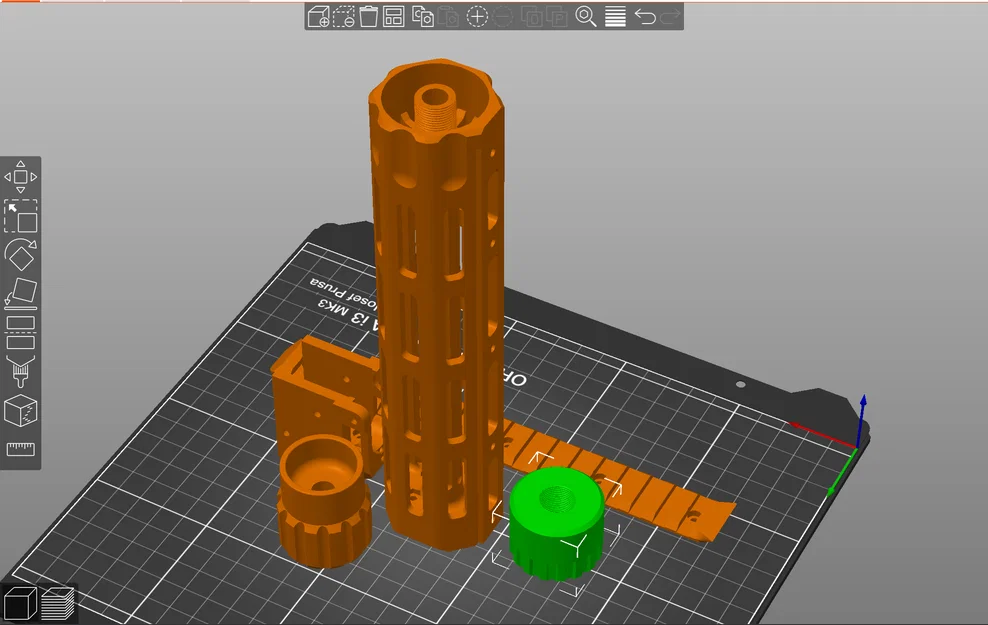

Phần bát giác dưới handguard là chỗ duy nhất bạn cần support. Mình in file của mình với 4 perimeters và độ dày tối thiểu 1.2mm cho mặt trên & dưới; vậy là đủ để bản 218mm standard của mình chịu được BB ở khoảng cách hợp lý khi in bằng CF-PETG. Bạn có thể chỉnh các thông số này theo nhu cầu.

Cụm front housing đi kèm sẽ thay thế 5_Front_Housing trong bộ Mosquito. Bạn bắt nó vào handguard trước khi lắp cả cụm vào receiver. Con set screw cũ trong hopup unit sẽ được thay bằng bulông M5. Mình làm lỗ chốt (pin holes) khá khít; nếu chốt 3mm bị quá chặt thì báo mình biết nha.
