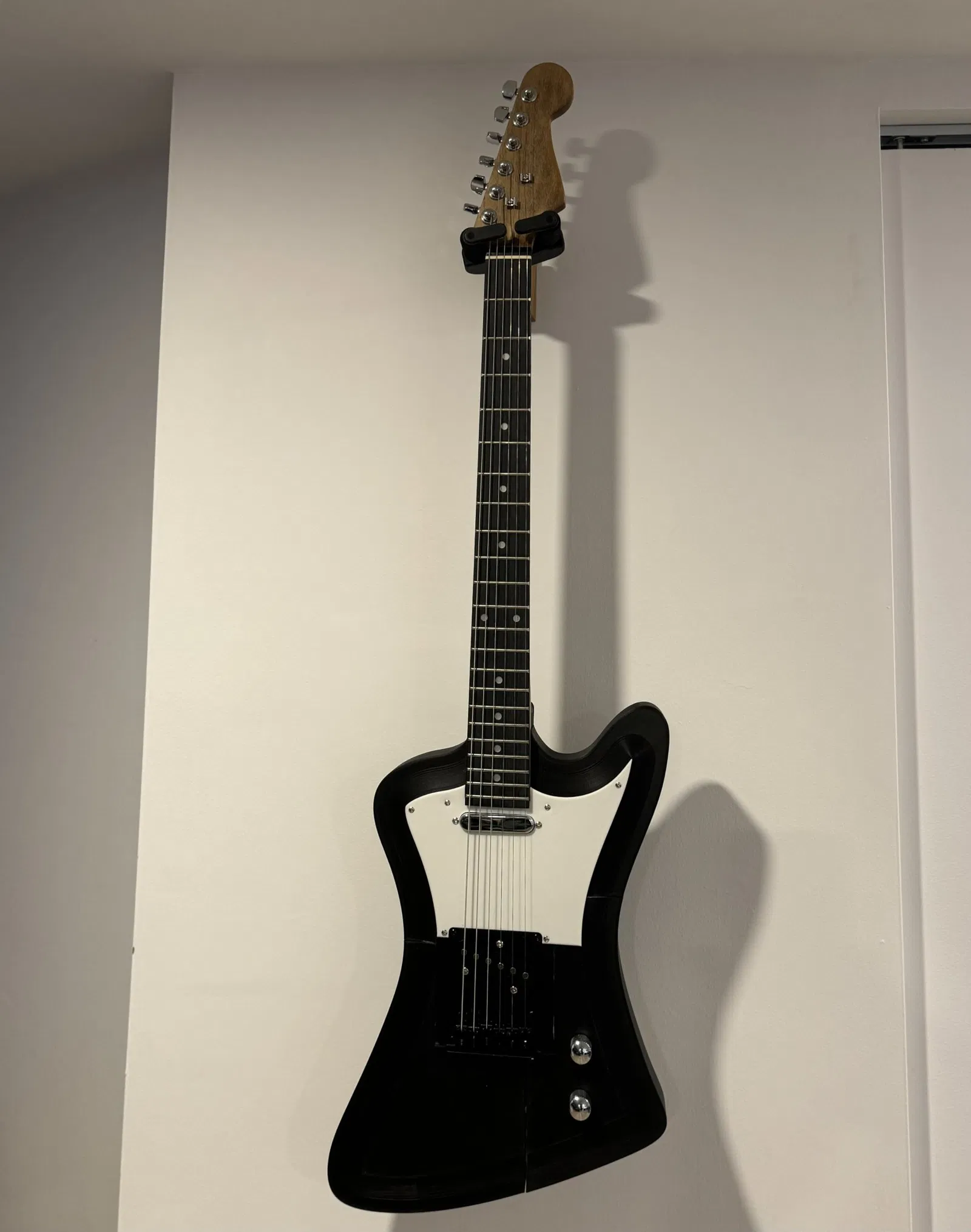

Guitar mô-đun in 3D Tomecaster phiên bản 1

Giới thiệu

Giới thiệu về Tomecaster: Phát âm là "Tome-caster" hoặc “Tom-eh-caster” (bởi vì tên tôi là “Tom” hehe…)

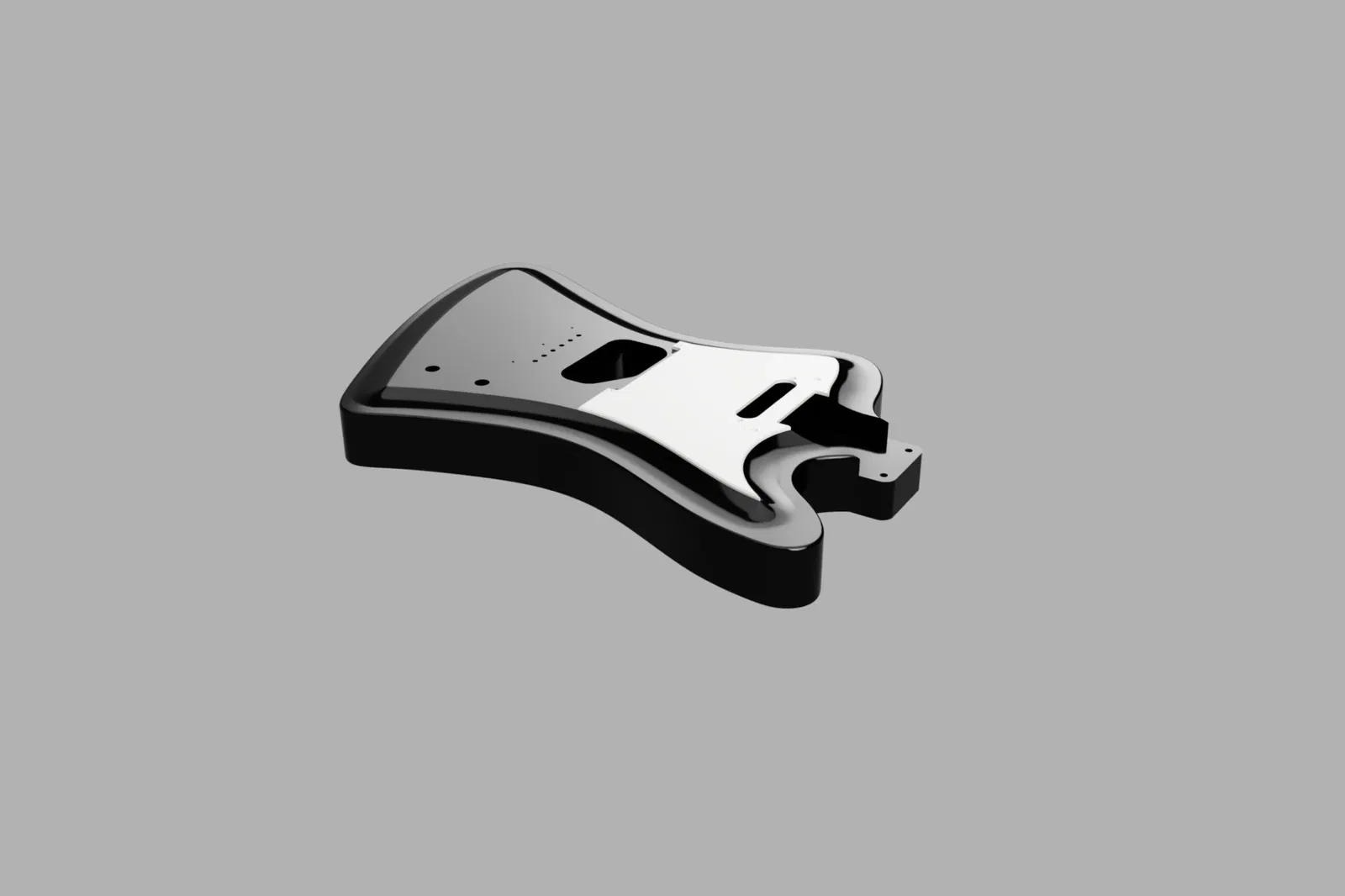

Một thiết kế hiện đại được làm để hoạt động với các linh kiện dễ dàng tìm thấy được sử dụng để xây dựng các loại guitar kiểu T như Telecaster cũng như một số tùy chọn khá linh hoạt. Đây được coi là một nền tảng mô-đun cho phép bạn xây dựng và tùy chỉnh hình dáng thân guitar theo sở thích của bạn mà không cần phải tháo dỡ nhiều, hoặc không cần tháo dỡ giữa các phiên bản.

Đối với những người hỏi, việc chuyển đổi pickup được thực hiện qua các núm push-pull thay vì công tắc chọn pickup truyền thống. Tùy chọn cho một cái sẽ được thêm vào trong một biến thể tương lai.

Xây dựng

Một sự kết hợp giữa các bộ phận in 3D và các bộ phận mua sẽ được yêu cầu để lắp ráp một nhạc cụ hoạt động.

Ghi chú nhanh:

• Cốt lõi hỗ trợ thân guitar xuyên dây với cầu phù hợp và các ferrule dây. Nhưng dây gắn cầu cũng hoạt động tốt nếu bạn chọn bộ Harley Benton hoặc bất kỳ cầu kiểu tương tự nào.

Các bộ phận in 3D

Các bộ phận sau đây cần được in. Tất cả các bộ phận đều được đánh số tương ứng với tệp STL và/hoặc tệp in của chúng (nếu tôi có thể tải lên các tệp in mà tôi đã sử dụng…)

• 00 - Cốt lõi: Cấu trúc trung tâm của guitar và là bộ phận duy nhất cần thiết để lắp ráp một nhạc cụ cơ bản mà có thể chơi được một chút.
• 01 - Cổ trên: Phần nằm gần núm vú trái của bạn khi chơi guitar tay phải.
• 02 - Cổ dưới: Phần nằm gần đùi trái của bạn khi chơi tay phải.
• 03 - Đít trên: Đỉnh của đít guitar nếu điều đó có nghĩa… Nằm gần núm vú phải của bạn khi chơi tay phải.
• 04 - Đít dưới: Phần chứa tất cả các điều khiển/điện tử (nút, công tắc, jack, v.v.)

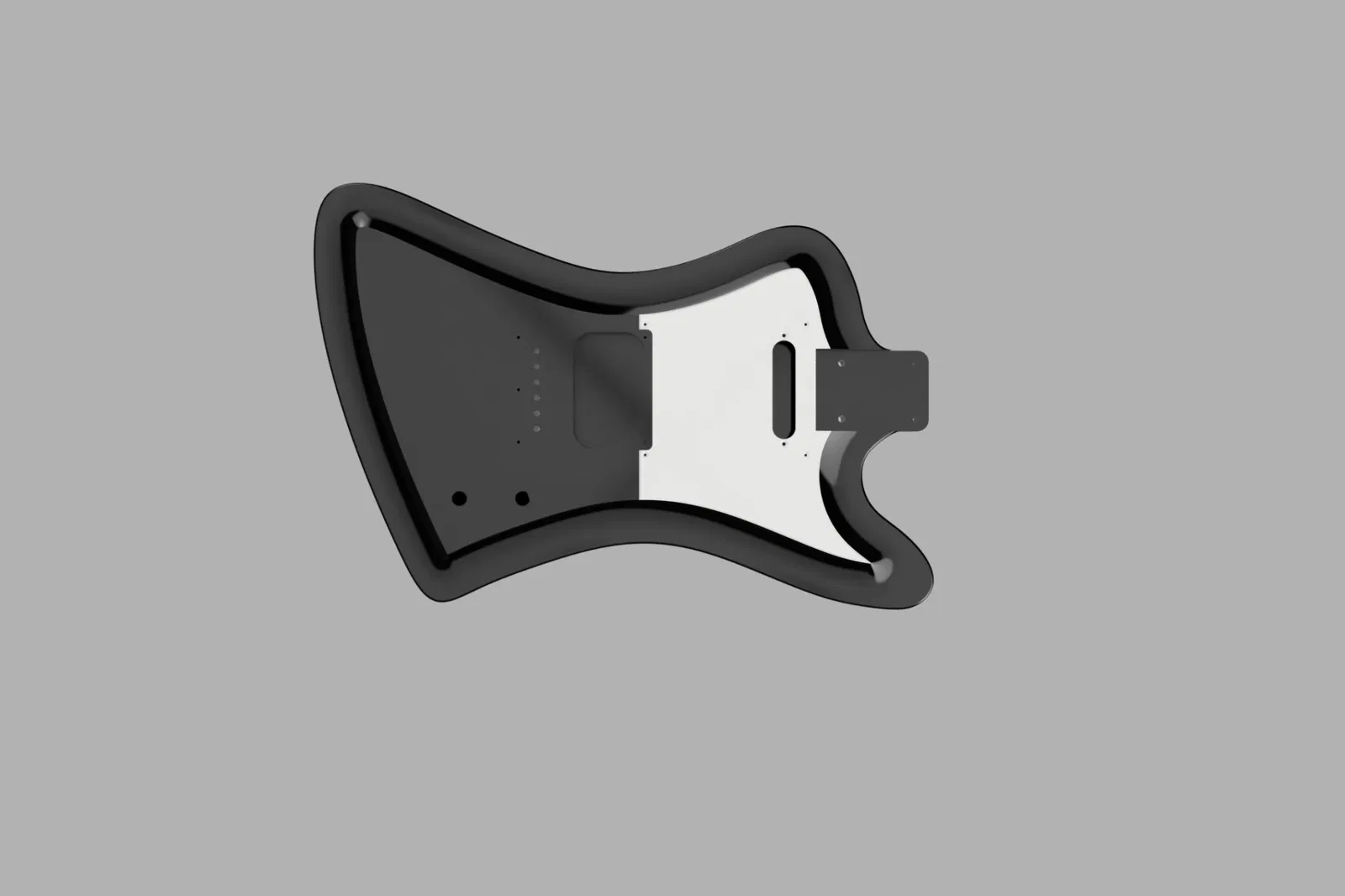

• 05 - Bảo vệ pick: Một cái bảo vệ pick theo hình dạng của phần trên của thân với các lỗ để gắn pickup cổ.

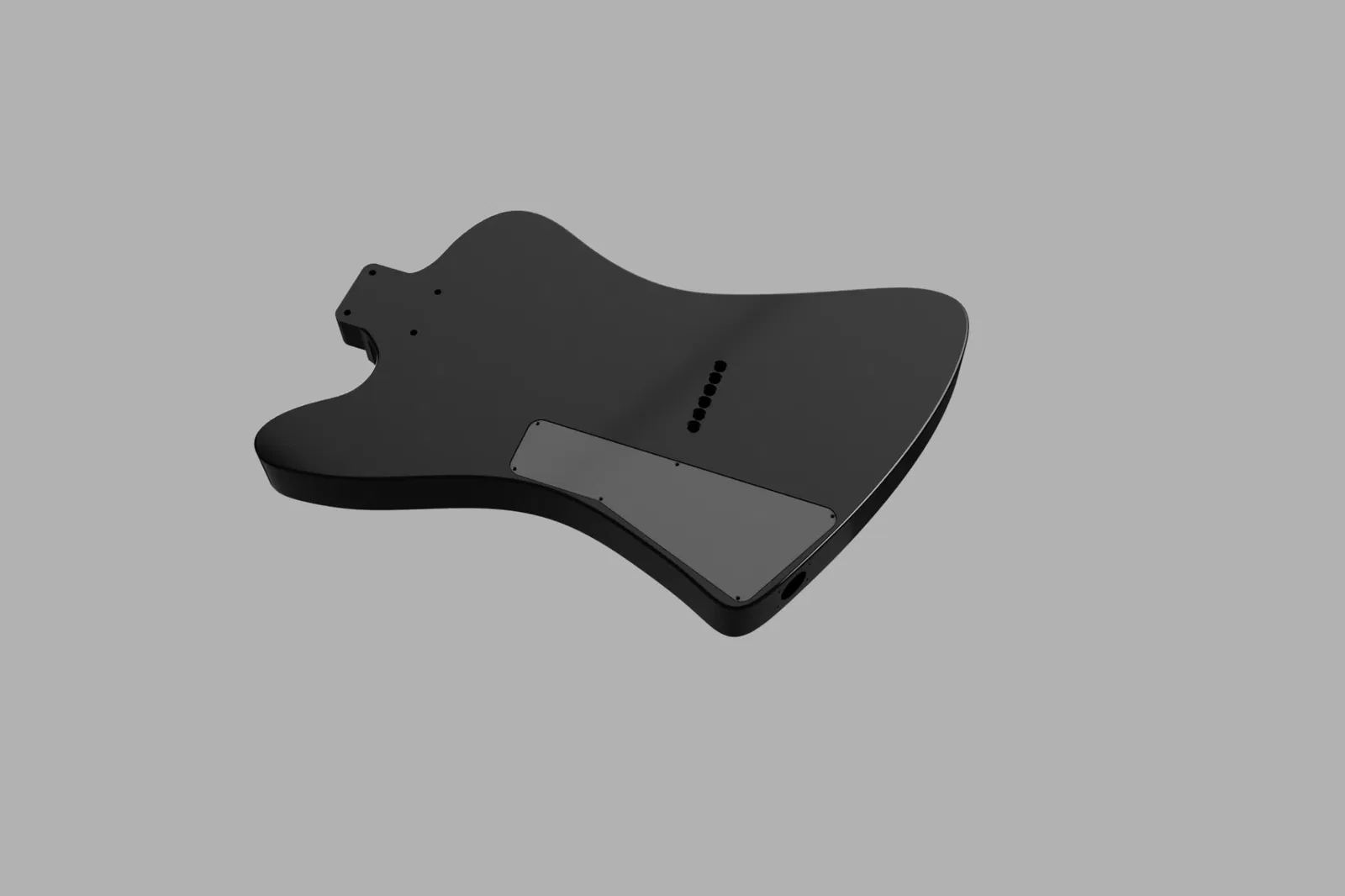

• 06 - Nắp điều khiển: Một cái nắp để che lỗ cho điện tử ở phía sau của 04 - Đít dưới.

Các bộ phận mua

Đây là một hướng dẫn sơ bộ để có được các bộ phận mà nên hoạt động với các mô hình in, nhưng không phải là đầy đủ hay khám phá. Hãy thoải mái mua bất kỳ bộ phận nào bạn thích và thử nghiệm để có được vẻ ngoài/cảm giác mà bạn muốn. Dưới đây là một số gợi ý và những điều tôi đã thử

Tôi đã mua từng bộ phận được liệt kê dưới đây. Không có gì được tài trợ. Tôi không nhận tiền từ việc gợi ý bất kỳ sản phẩm nào trong số này. Tôi chỉ đơn giản là đã sử dụng chúng trong quá khứ và có thể đưa ra một số phản hồi/ý kiến và cảm thấy đủ thoải mái để đưa chúng vào đây như những gợi ý sơ bộ cho mọi người trên mạng.

Bộ dụng cụ

• Harley Benton TE DIY-KIT: https://harleybenton.com/product/te-diy-kit/
  • Có lẽ là một trong những cách dễ nhất để bắt đầu với dự án này. Tôi cá nhân đã sử dụng nhiều bộ phận từ bộ dụng cụ này khi thiết kế và tạo mẫu. Tôi đã sử dụng mẫu này - https://www.thingiverse.com/thing:1784929 - cùng với một máy router để cắt đầu cần đàn trông giống như đầu cần đàn kiểu Fender cổ điển

Cần đàn

Bất kỳ cần đàn nào có mẫu lỗ khoảng 2" x 1 ½" điển hình của Fender strats đều nên vừa (công ty Mỹ với kích thước Mỹ, đừng đổ lỗi cho tôi!)

• https://www.amazon.ca/Electric-Guitar-Fingerboard-Replacement-Fretboard/dp/B0BR48PKFR/ref=sr_1_14?crid=3JM88T2RF85GX&keywords=strat+neck&qid=1696004118&sprefix=strat+nec%2Caps%2C86&sr=8-14
  • Tôi đã mua một trong số này cho một dự án khác. Các lỗ không được khoan sẵn và vật liệu cực kỳ khó để vặn vào (tôi đã làm gãy một số vít cần đàn Fender chính hãng). Vì vậy không dành cho những ai yếu tim, nhưng khả năng chơi thực sự khá tốt mặc dù chất lượng hoàn thiện khá kém
• Cái của Harley Benton

Bảng cần đàn

• https://www.amazon.ca/Fender-0991448100-F-Neckplate-Chrome/dp/B000WN4J9S/ref=sr_1_7?crid=2KZ01KFSB45YJ&keywords=fender+neck+plate&qid=1696004276&sprefix=fender+neck+plate%2Caps%2C90&sr=8-7
• https://www.amazon.ca/Musiclily-Fender-Stratocaster-Telecaster-Guitar/dp/B00CP3GP5Y/ref=sr_1_11?crid=1PXFN1QB4ODN3&keywords=strat%2Bneck%2Bplate&qid=1696004302&sprefix=strat%2Bneck%2Bplate%2Caps%2C95&sr=8-11&th=1
• Cái của Harley Benton

Jacks + Jack Plates

• https://www.amazon.ca/gp/product/B0841CG8NR/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
• https://www.amazon.ca/gp/product/B08FDR6HXK/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
• https://www.amazon.ca/gp/product/B07P77KZ3V/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
• Cái của Harley Benton hoạt động nhưng khá cong

Pickups

• https://www.amazon.ca/gp/product/B06XHDF75L/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
  • Những cái này đắt nhưng âm thanh thật tuyệt vời. Nhưng, như, có thể đừng đặt chúng vào một cây đàn guitar in 3D…
• Những cái của Harley Benton thì tạm ổn và hoạt động cho ứng dụng này

Bridges

• https://www.amazon.ca/gp/product/B01JA0RS64/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
  • Đây là cái mà tôi đã thiết kế để phù hợp nhất và giá cả cũng khá rẻ
• https://www.amazon.ca/gp/product/B098D1CRVP/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
  • Tôi có một cái như thế này và sẽ thiết kế một cái pick guard phù hợp hơn trong tương lai
• https://www.amazon.ca/gp/product/B001CC3CV4/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
• Cái Harley Benton, nhưng lỗ vít thì hơi lệch một chút. Tuy nhiên, chúng vẫn sẽ hoạt động

String Ferrules

Bạn biết đấy, những cái kim loại nhỏ mà đi sau guitar trong thiết kế dây xuyên thân để ngăn chặn các đầu dây của bạn không đi thẳng qua thân guitar

• https://www.amazon.ca/gp/product/B0017PLYCK/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Pickup Selector

• https://www.amazon.ca/gp/product/B0002E2G2E/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
  • Vâng, tôi biết, phiên bản này không bao gồm một giá đỡ công tắc lưỡi nhưng một phiên bản trong tương lai sẽ có cho những ai muốn

Control Knobs

• https://www.amazon.ca/gp/product/B0002KZIT6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Pots/Potentiometers

• https://www.amazon.ca/gp/product/B0002KZEAO/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
  • Có thể được sử dụng cho âm lượng và/hoặc âm sắc
• https://www.amazon.ca/gp/product/B000P0SSMM/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
  • Chỉ CÓ THỂ được sử dụng cho pot âm sắc. Sẽ không hoạt động cho âm lượng. Bạn sẽ không có đầu ra nếu bạn thử

Bộ chỉnh âm

Có thể cần khoan thêm lỗ để lắp bộ chỉnh âm Fender trên cần không phải Fender để phù hợp với các chốt căn chỉnh

• https://www.amazon.ca/gp/product/B000L6GD04/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
  • Quá thừa cho cái này nhưng chúng rất tuyệt
• Những cái của Harley Benton
• Thực ra tôi đã sử dụng bộ chỉnh âm Fender chính hãng từ những năm 80 trong của tôi… Vâng, tôi ngu, tôi biết.

Đồ đeo

• https://www.amazon.ca/gp/product/B0002OP7XY/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Đinh vít

• https://www.amazon.ca/gp/product/B095K18J6Y/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Lắp ráp

1. Gắn pickup cầu vào cầu
2. Gắn pickup cần vào tấm bảo vệ
3. Nếu sử dụng, nhẹ nhàng gõ/búa các ferrule dây vào các lỗ ở mặt dưới của 00 - Core
4. Kéo dây pickup cầu qua lỗ trong khoang pickup (tùy chọn nhưng được khuyến nghị, chạy thêm một dây sẽ được kẹp dưới cầu để nối đất cùng với dây pickup)
5. Gắn cầu vào 00 - Core bằng các vít được cung cấp cùng với cầu của bạn
6. Sử dụng keo siêu dính (phiên bản tương lai sẽ không cần keo), và từng cái một để đảm bảo mọi thứ dính chặt, gắn 01, 02, 03, và 04 vào 00 - Core
7. Kéo dây pickup cần qua lỗ trong khoang và gắn tấm bảo vệ vào thân
8. Theo hướng dẫn đấu dây để lắp đặt các linh kiện điện tử còn lại. Có hàng triệu hướng dẫn trên internet. Tôi sẽ tải lên một sơ đồ tùy chỉnh sớm với các núm chọn pickup push-pull
9. Gắn cần bằng một tấm gắn cần
10. Đưa dây vào và thưởng thức!

Các Biến Thể Tương Lai

V2

• Làm thân lớn hơn. Tỷ lệ hơi sai

Thời Gian Tùy Ý

• Sẽ thêm gắn cho công tắc chọn pickup kiểu blade hoặc Gibson
• Sẽ thêm các tấm bảo vệ khác phù hợp với các cầu khác nhau
• Các bộ phận của thân nên có thể được gắn và tháo ra mà không cần keo để nhanh chóng mô phỏng và thiết kế các mảnh mới
• Mở cửa cho các đề xuất!
