Giá đỡ quạt 40mm cho BTT Pi V1.2

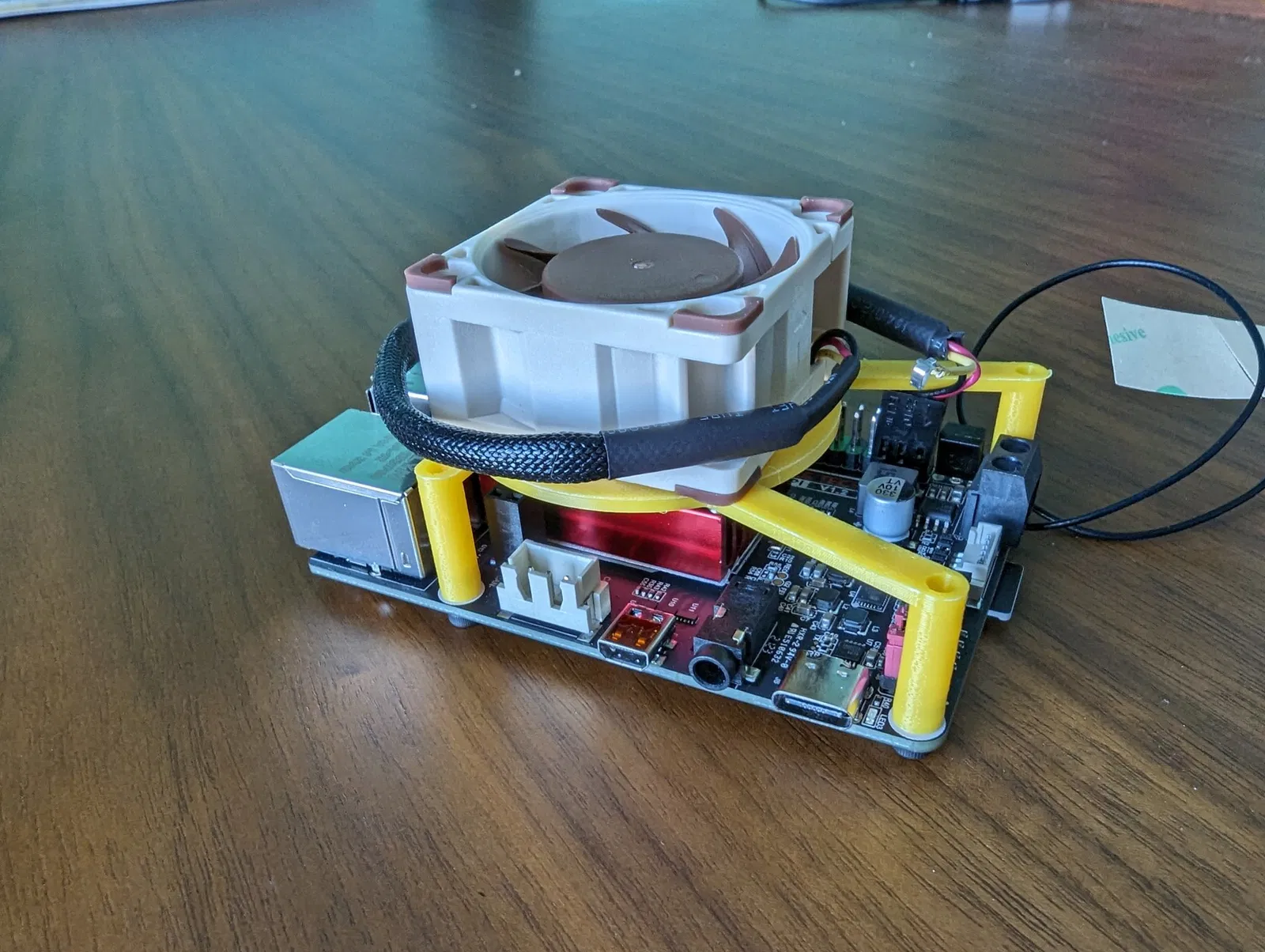

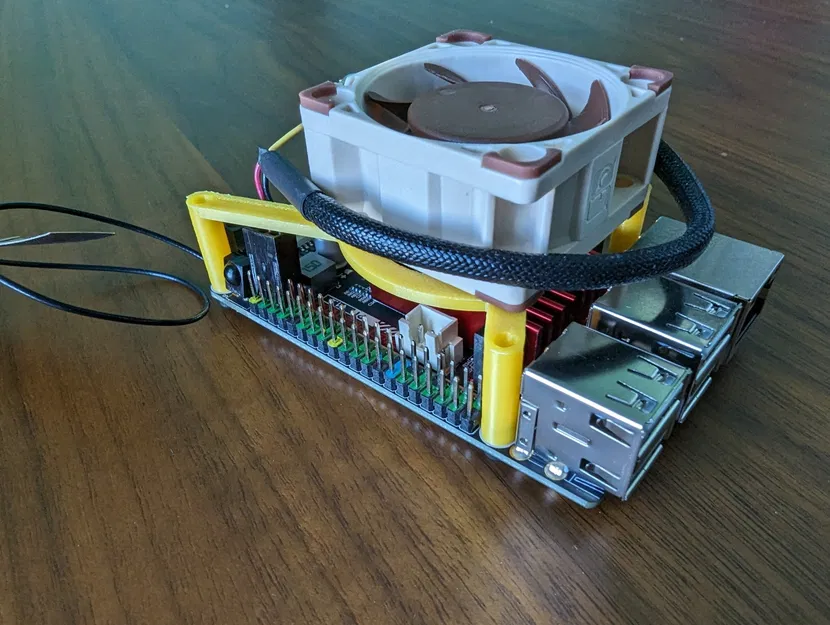

Tôi muốn gắn một quạt Noctua lên BTT Pi của mình, vì tôi đã có một cái trên Raspberry Pi 4 của tôi, và nó giữ cho nó khá mát. Không có mẫu nào cho một giá đỡ quạt đơn giản - vậy tại sao không học CAD và tự làm một cái?

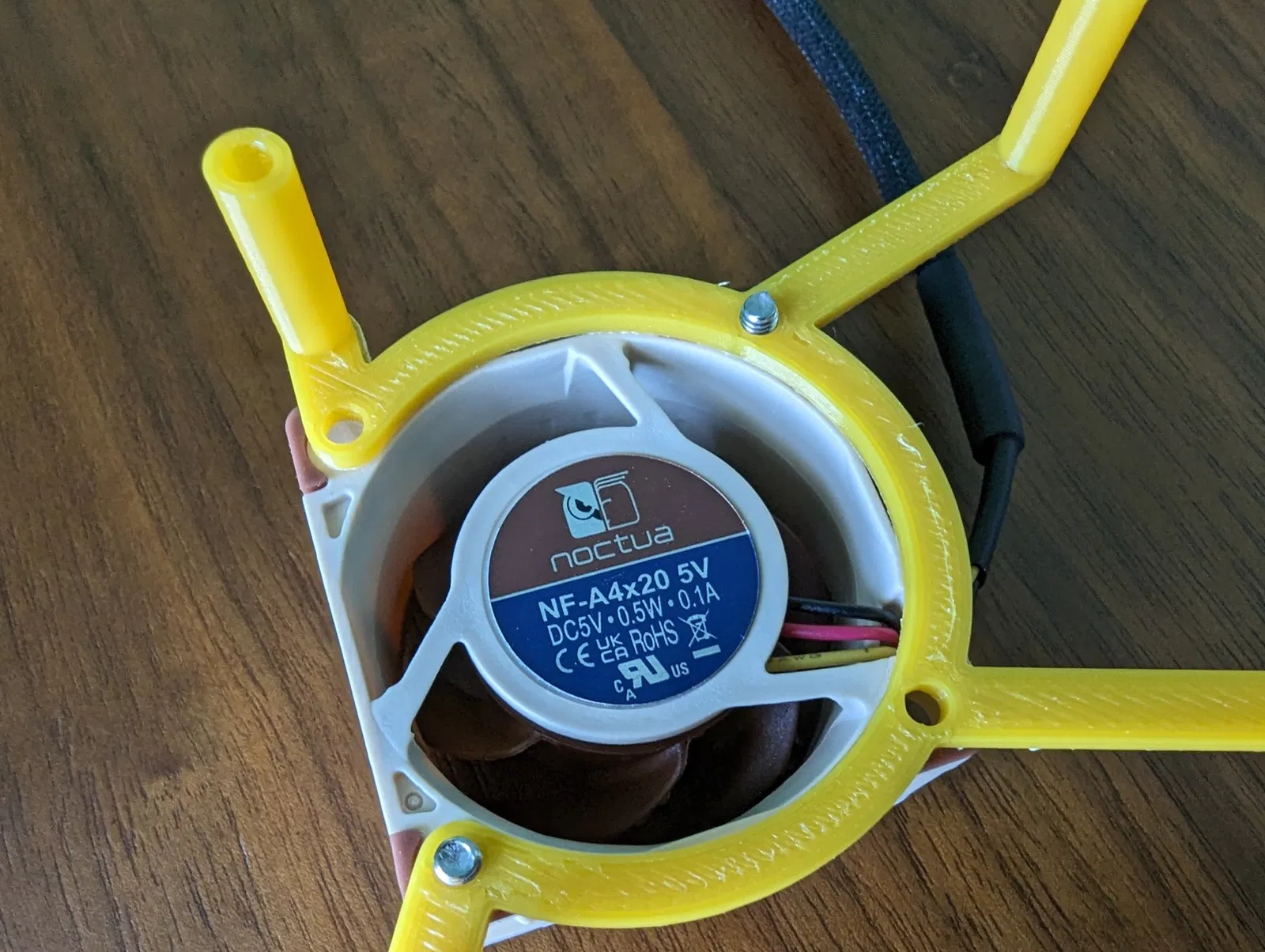

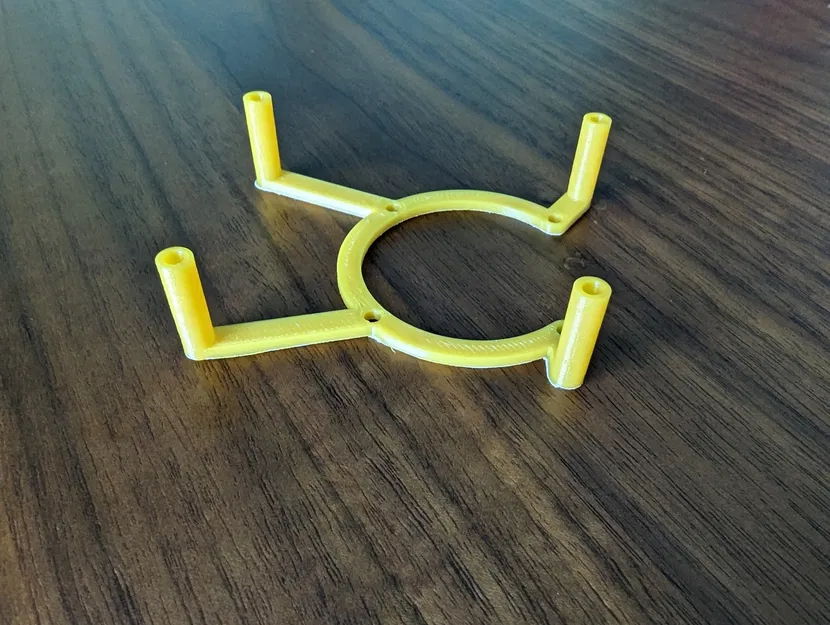

Có khoảng 2-3 mm khoảng cách từ đáy giá đỡ quạt đến đỉnh của bất kỳ kết nối nào bên dưới. Khung xung quanh quạt được làm theo hình tròn để ngăn chặn việc không khí bị cản trở; tuy nhiên, điều này có thể chặn một số kết nối như một sự đánh đổi…

Cài đặt in ấn đã sử dụng:

• Vật liệu = PLA
• Nhiệt độ = 215 độ C
• Kích thước vòi phun = 0.4mm
• Chiều cao lớp = 0.2mm
• Độ rộng đường = 0.4mm
• Độ bám dính của bản in = Brim

Vật liệu/Phần cứng cần thiết:

• 4x vít M3 cho quạt (mặc dù, 2 cái giữ nó cũng ổn…)
• 4x keo nóng M2.5, cho mặt dưới để gắn vào BTT Pi
• 4x vít M2.5

Tệp STEP cũng đã được bao gồm trong trường hợp ai đó cần thực hiện các thay đổi!
