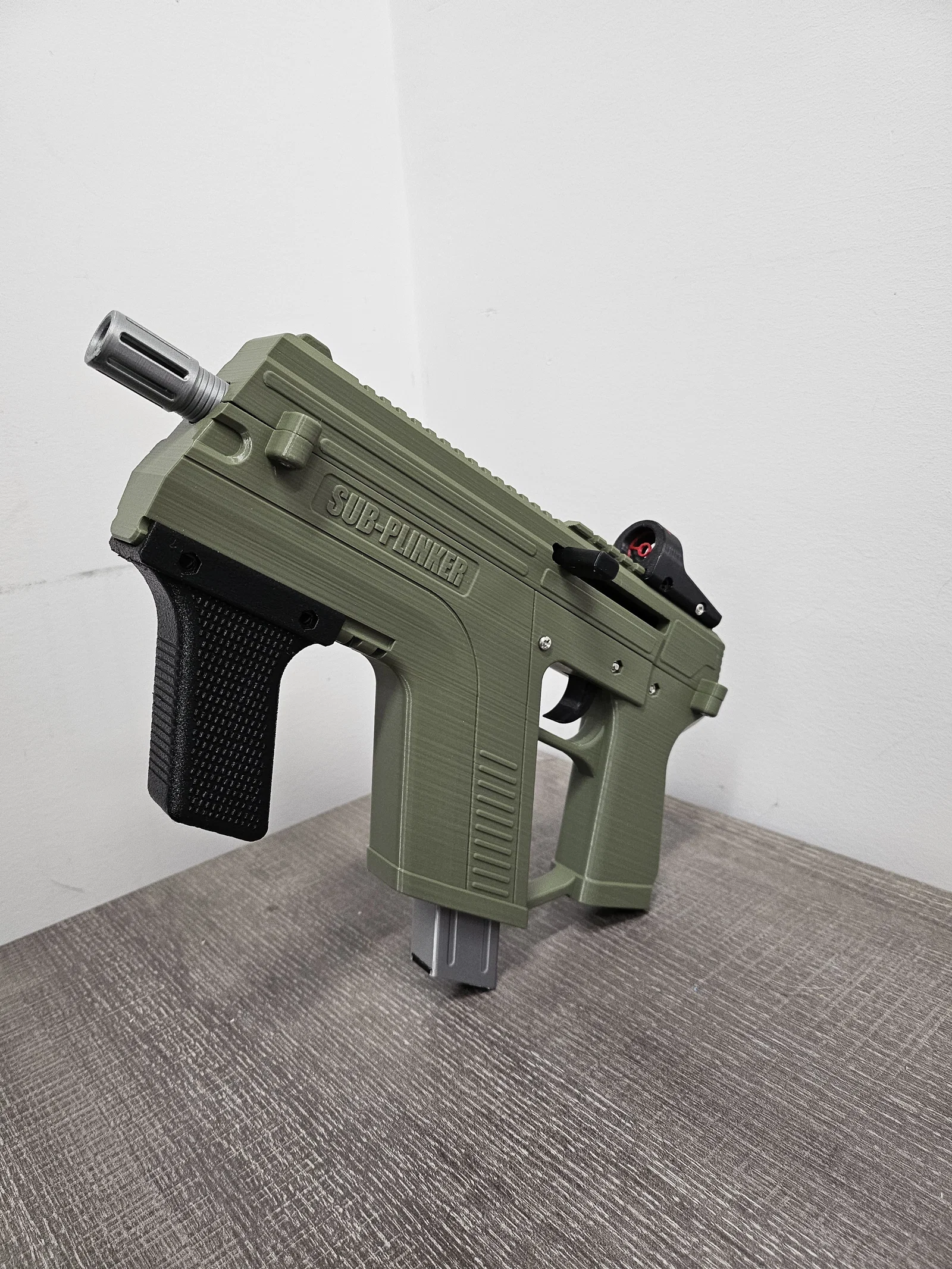

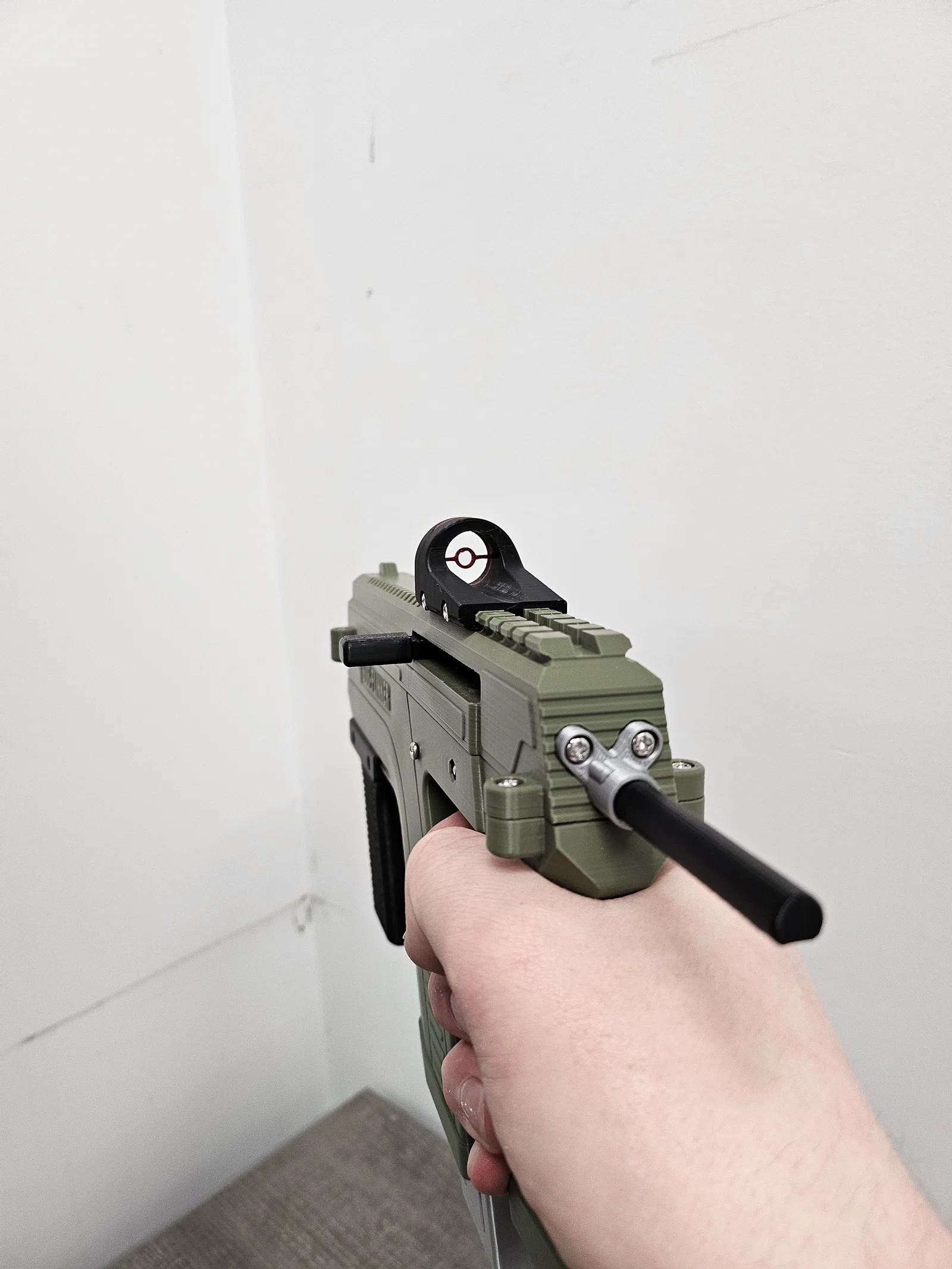

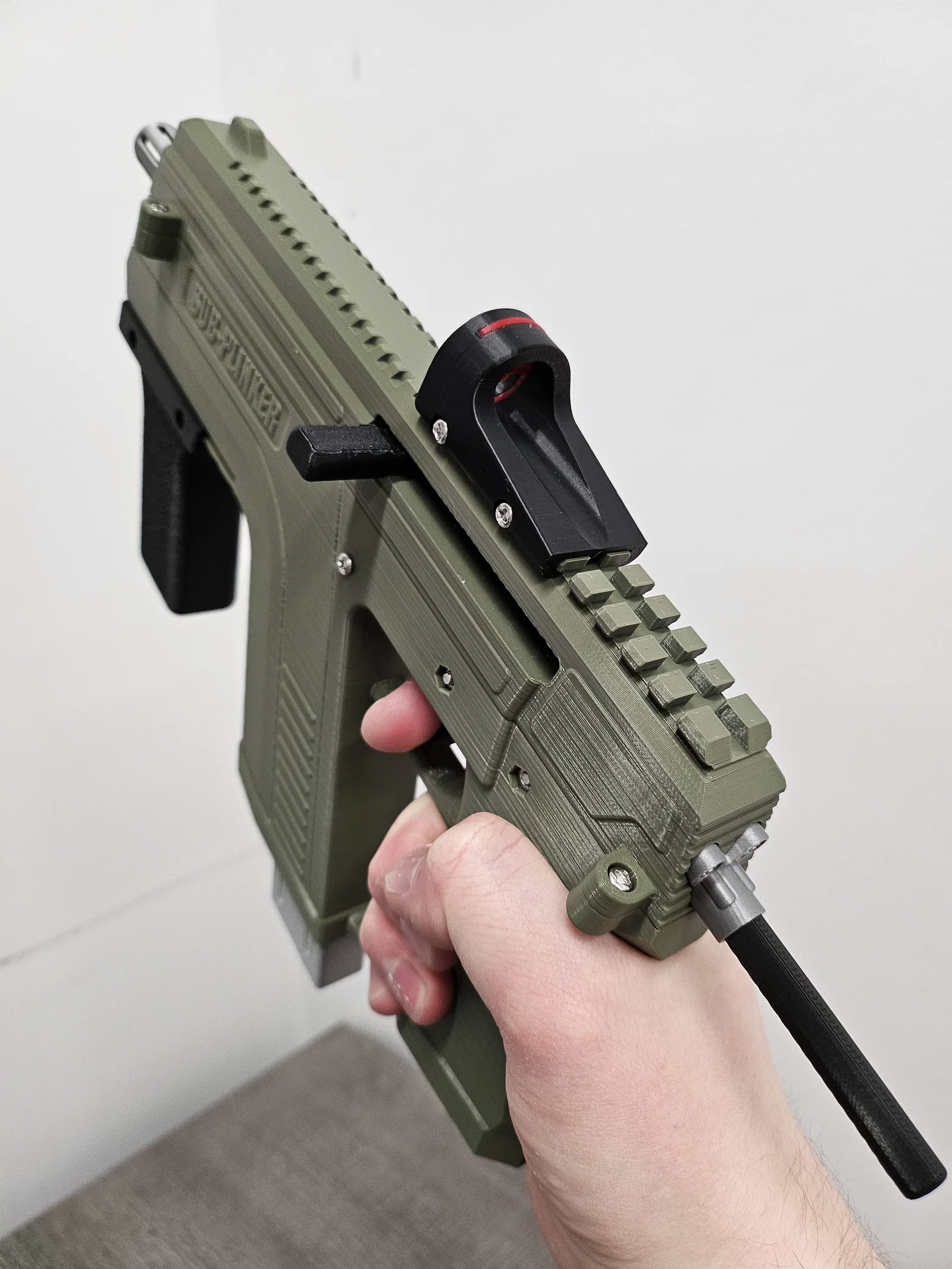

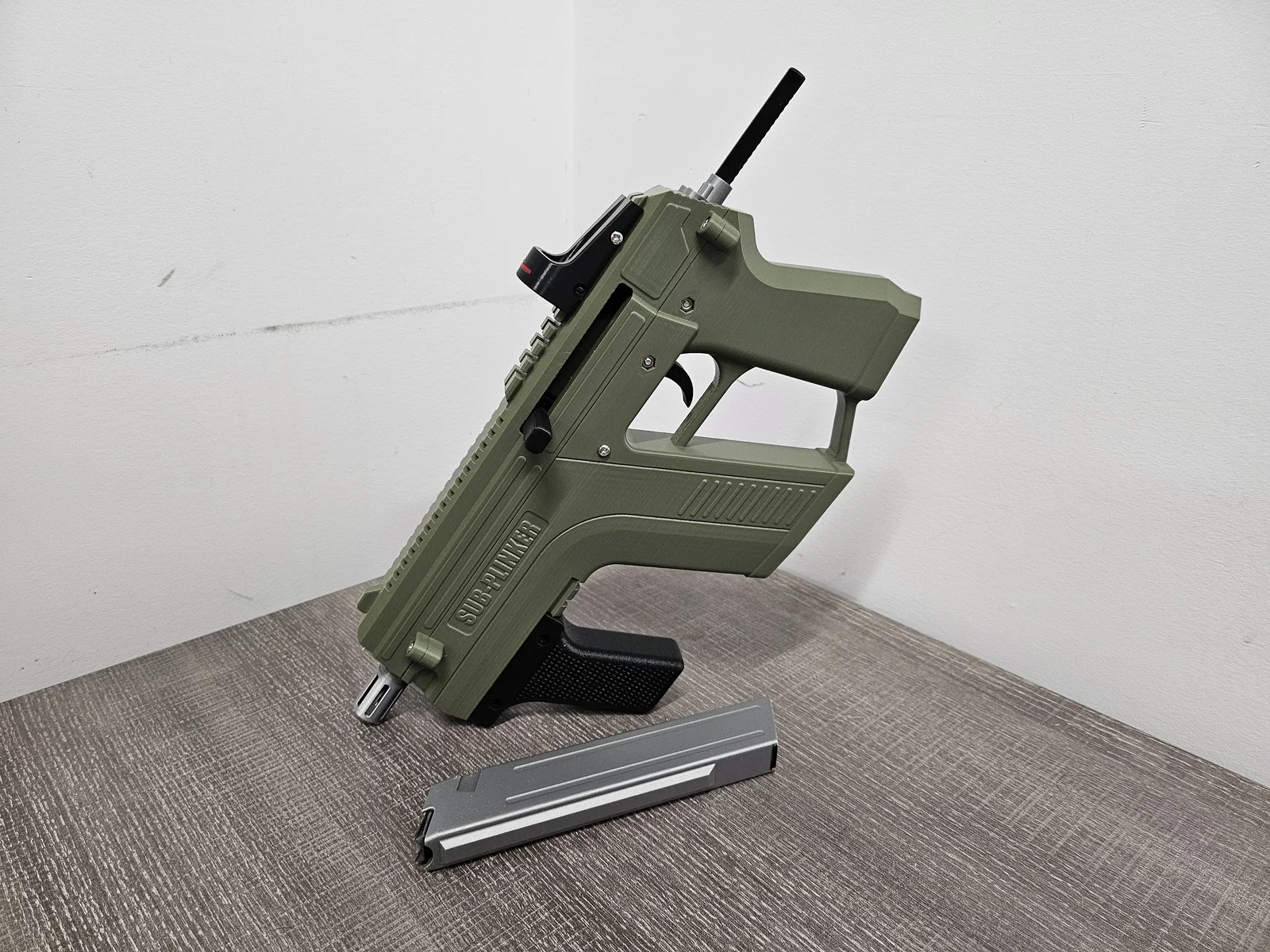

SUB-PLINKER (Blaster đồ chơi lên cò bolt-action)

SUB-PLINKER (Plinker 2.5):

 Sub-Plinker là một mẫu blaster đồ chơi nhỏ gọn, lực bắn thấp, có cơ chế văng vỏ (shell ejecting) và dùng đạn in 3D. Thiết kế được lấy cảm hứng mạnh từ súng tiểu liên Kriss Vector và khẩu Ticon trong Cyberpunk 2077. Đây là phiên bản đơn giản hóa của Plinker V2.0: ít chi tiết in hơn, ít phần cứng (hardware) hơn, dễ in hơn và thao tác cũng gọn hơn. Mình vẫn đang tiếp tục cải tiến thiết kế này.

CẬP NHẬT (03/06/2024):

• Đã cập nhật projectile, casing & magazine để nạp dễ hơn và hoạt động tốt hơn. Đang làm một phương án thay thế cho lò xo magazine, hy vọng có thể in được.

CẬP NHẬT (01/06/2024):

Mình đã phát hiện một số vấn đề với magazine & ammunition: nó khó giữ được hơn 3 viên mà không bị lỗi cấp đạn (feeding issues). Hy vọng mình sẽ có bản sửa rất sớm. Xin lỗi vì những bất tiện này.

Tính năng (Features):

• Lên cò kiểu bolt-action.
• Rails có chức năng.
• Phụ kiện (attachments) in được.
• Văng vỏ (Shell Ejection).
• Đạn in 3D (Printed Ammo).

Chi tiết in (Printed Parts): (3 Walls, 15% Infill, PLA, Cần Supports)

• Lower Frame.
• Upper Frame.
• Barrel.
• Bolt.
• Striker.
• Trigger.
• Striker Latch.
• Charging Handle.
• Spring Rail.
• Spring Rail-Guide.
• Magazine.
• Magazine Lift Table.
• Magazine Spring Base.
• Magazine Base.
• Magazine Catch.
• Foregrip.
• Sight.
• Reticle.
• Casing.
• Projectile.

HƯỚNG ĐẶT MẪU KHI IN (PRINT ORIENTATION):

Chi tiết không in (Non-Printed Parts):

Ê-cu & ốc (Nuts & Bolts):

3 x Vít M3*8 mm.

4 x Vít M3*12 mm.

1 x Vít M3*16 mm.

1 x Vít M3*20 mm

3 x Vít M3*25 mm.

2 x Vít M3*28 mm.

10 x Ê-cu M3.

Lò xo (Springs):

2 x Lò xo bút bi hoặc bút chì kim.

1 x Lò xo nén (Compression Spring) (Kích thước: Đường kính ngoài – 10 mm, Đường kính dây – 0.8 mm, Dài – 85 mm).

1 x Lò xo nén (Compression Spring) (Kích thước: Đường kính ngoài – 10 mm, Đường kính dây – 0.6 mm, Dài – 130mm).

SPRINGS: 305mm Compression Spring Wire Dia 0.3 0.4 0.5 0.6 0.7 0.8 1 - 5mm Outer Dia 3 3.5 4 4.5 5 5.5 6 7 8 10 12 - 60mm Length 305 mm (aliexpress.com)

Dụng cụ (Tools):

• Keo 502 (superglue).
• Tua vít.
• Giấy nhám/Dũa kim loại (metal files).
